Как сделать канализацию загородного дома своими руками: лучшие схемы и варианты обустройства

Николай Федоренко
Проверил специалист: Николай Федоренко
Автор: Инна Алексеева
Последнее обновление: Ноябрь 2019

Вам сложно представить свой частный дом или дачу без автономного водоснабжения и канализации? Согласитесь, что благоустроенное домовладение многократно комфортней для проживания, нежели постройка, лишенная всех удобств. Но вы не знаете, с чего начать и как реализовать задуманное?

Мы поможем вам разобраться с этим вопросом — в статье освещены популярные схемы и варианты обустройства канализационной системы. Подробно рассмотрен этап планирования, выбора очистной установки и порядок выполнения работ.

Вопреки распространенному мнению канализация загородного дома своими руками также может быть отлично обустроена. Если грамотно спроектировать и соорудить систему, то она будет служить не хуже профессиональной. Для лучшего понимания материала мы подобрали схемы, тематические фото и видео с советами специалистов.

Как устроена типовая система канализации?

«Удобства во дворе» могут удовлетворить только в том случае, если речь идет о дачном участке без водопровода, где владельцы появляются изредка и ненадолго.

Работы по благоустройству жилого дома в первую очередь подразумевают монтаж водоснабжения и канализации. Их проектируют одновременно. Если вода уже подключена, то канализацию «подгоняют» под имеющуюся сеть.

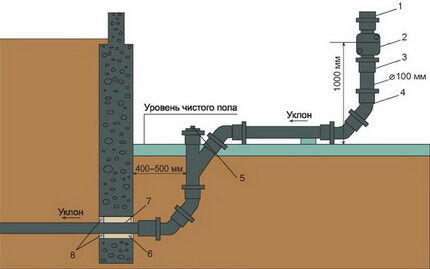

Простая схема наружной канализации
При выборе схемы канализации жилого дома ошибок быть не должно. Неправильно собранная сеть не будет работать или же при ее эксплуатации возникнут проблемы (+)

Разработка варианта разводки канализационной системы обычно проводится на стадии проектирования здания и сооружается в процессе строительства.

При необходимости можно, конечно, выполнить эти работы и в уже возведенном доме и на обустроенном участке, но это будет более хлопотно и затратно.

Нужно знать, что система складывается из двух взаимосвязанных элементов:

  • Наружная канализация. Расположена за пределами здания и включает трубопровод, соединяющийся с централизованной системой канализации, либо с очистным сооружением. Последнее может быть любого типа.

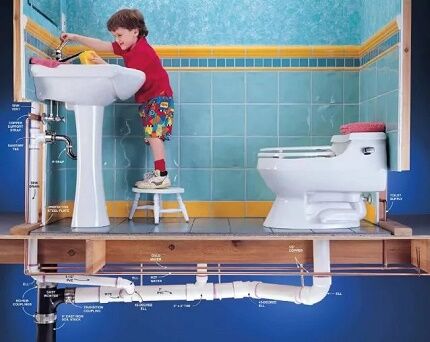

  • Внутренняя канализация. Это конструкция из труб, связывающих отводы всех сантехнических приборов, расположенных внутри здания, в единую систему.

Обе части системы канализации выполняют общую задачу и функционируют согласованно.

Канализация загородного дома своими руками: как сделать
Автономная канализационная система складывается из внутренней и внешней взаимосвязанных частей, каждая из которых обязана четко выполнять собственную функцию

Принципы проектирования канализации частного дома

Проект локальной канализации для загородного дома должен быть максимально простым, чтобы минимизировать количество ошибок, которые возможны при монтаже. Такую схему можно разработать самостоятельно, опираясь на чертежи в интернете. А сложный проект лучше все-таки доверить специалистам.

Простая канализация частного дома состоит из типовых элементов: труб, подсоединенных к сантехприборам, стояка, наружного трубопровода и накопительного или очистного сооружения, в который сливаются все сточные воды из дома.

Размещение элементов системы
При выборе месторасположения ревизионных колодцев и очистных сооружений, а также при выборе глубины траншей следует тщательно придерживаться СНиП, нормативных документов (+)

При разработке плана канализационной системы руководствуются несколькими принципами:

  1. В одноэтажном доме разумно разместить рядом помещения, в которых установлены сантехприборы (кухня, ванная, туалет).
  2. Блоки с сантехникой лучше расположить поближе к точке вывода труб на улицу.
  3. В двух- или трехэтажном жилом доме помещения с сантехникой планируют одно над другим, чтобы подключить все оборудование к общему стояку.
  4. Схему внутренней канализации дома следует разрабатывать так, чтобы количество соединений было минимальным. Это положительно скажется на эффективности канализационной системы, а вероятность засоров и неполадок снизится. Главное правило: простое – надежнее.
  5. Иногда планировка дома такова, что приходится разрабатывать сложную схему коммуникаций. Альтернатива – монтаж нескольких простых систем с отдельными наружными трубопроводами и очистными сооружениями.

Есть дома, где в системе водоотведение необходимо использовать канализационную насосную станцию . В таких случаях лучше не экономить на технике, а проектирование и монтаж сложной канализации загородного дома доверить профессионалам.

Особенности очистки септика
Стандартный ассенизаторский шланг – 25 м. Если расстояние от машины до очистного сооружения будет больше, стоки придется откачивать вакуумным насосом, что обойдется дороже

При разработке проекта канализации следует учитывать несколько важных факторов:

  1. Схему обустройства системы водоснабжения. Она может работать от частного гидротехнического сооружения (колодца или скважины с насосом) или централизованной сети.
  2. Количество и тип сантехнических приборов, которые будут установлены, а также сколько каждый из них в среднем потребляет воды.
  3. Расстояние от дома до септика, объем и количество камер, общую длину трубопровода.
  4. Способ очистки накопителя, наличие/отсутствие подъездных путей для ассенизаторской спецтехники.
  5. Климат и гидрогеологические особенности местности: уровень промерзания грунта, УГВ, рельеф участка.

В процессе проектирования учитывают все нюансы: разводку канализации (внутреннюю и внешнюю), тип и количество материалов, повороты, стыки и соединения.

Если в схеме локальной канализации предусмотрена установка дополнительного оборудования (насосов, компрессоров или аэраторов для септиков), то места расположения устройств также обозначают на чертежах.

Разберем более детально особенности проектирования и обустройства внешней и внутренней канализационной системы.

Внешняя канализационная система

В самом простом варианте наружная канализация соединяет здание с централизованной канализацией. К сожалению, реализовать его можно далеко не всегда.

Как лучше сделать канализацию для загородного дома своими руками
Чаще владельцам частных домов приходится обустраивать автономную канализацию, что предполагает наличие на участке очистных сооружений различного вида

К независимым от централизованных сетей очистным сооружениям относятся различного рода накопители, которые рассмотрим далее.

Вариант #1 – выгребные ямы разных конструкций

Самый дешевый вариант – сооружение системы, дополненной колодцем с фильтрующим дном. Он представляет собой яму, стенки которой выложены кирпичом, подобным ему материалом или даже покрышками. Дно остается свободным, на него насыпают метровый фильтр из песка и гравия мощностью 1 м.

Нечистоты поступают в емкость, жидкость частично впитывается в нижележащие грунтовые слои. Твердый осадок, не прошедший сквозь грунтовый фильтр, накапливается и периодически выкачивается. Достоинством такой схемы помимо невысокой стоимости считается предельная простота обустройства.

Зато недостатков очень много. Прежде всего это опасность заражения окружающей среды стоками, угроза которого возникает при затоплении системы паводковыми водами или при разгерметизации конструктивных частей. По нормативам очищать в этой конструкции разрешено только серые стоки – загрязненные воды из кухни, бани и т.д.

Канализация загородного дома своими руками
Выгребная яма с дном фильтрующего типа считается наиболее простым вариантом утилизации стоков, но при этом и далеко небезопасным

Установка выгребной ямы без дна возможна только на песчаных грунтах, обладающих достаточными фильтрационными качествами для впитывания очищенной сточной воды. Между условным дном поглощающего колодца – этого канализационного сооружения и уровнем грунтовой воды на участке должно быть не меньше метровой толщи грунта.

Выгребную яму целесообразно строить на даче или для канализации загородного дома, в котором установлено минимальное количество сантехприборов.

Наиболее прост в реализации вариант из бетонных колец, для строительства которого производится несколько стандартных этапов:

Герметичные резервуары или накопители более безопасны, поскольку предполагают накапливание стоков и периодическое их откачивание. Жидкость лишена возможности просачиваться в окружающие ее грунтовые слои.

Такие накопители могут быть установлены при любых геологических условиях участков, даже при высоком УГВ. Они не создают проблем для рачительных хозяев, раздумывающих, как лучше сделать канализацию для собственного дома.

Какую канализацию можно сделать своими руками для загородного дома
Переработанные в накопительном резервуаре отстоявшиеся жидкие стоки могут использоваться в качестве технической воды для уборки и полива участка

Профессионалы советуют обращать особое внимание на объем устанавливаемой емкости. Для ее откачки придется вызывать ассенизаторов, которые чаще всего берут плату за вызов, а не за объем.

Учитывая, что машина за один раз откачивает 8000 л жидкости, есть смысл выбирать емкость именно такого объема. Но стоимость такого резервуара обычно велика. Поэтому стоит подобрать компромиссный вариант, чтобы оптимизировать расходы на услуги ассенизаторов. Рекомендуем детальнее разобраться с особенностями выбора емкости из пластика для септика.

В сооружении выгребных ям используются разнообразные материалы и готовые конструкции:

При строительстве выгребной ямы или герметичного накопительного септика имеет смысл смонтировать обратный клапан, чтобы предотвратить перетекание сточных вод из переполненной очистной конструкции в дом. Клапан также защитит от грызунов, которые могут по трубам попасть в помещение.

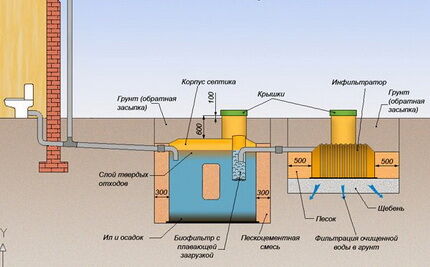

Вариант #2 – септики анаэробного типа

Для очищения сточной жидкости используются бактерии анаэробного типа, которым в процессе жизнедеятельности не нужен кислород. Сооружения, как правило, имеют две-три, редко большее количество камер, в которых стоки расщепляются и очищаются.

После септика требуется доочистка жидкости в фильтрующих колодцах, на полях фильтрации и тому подобных сооружениях. Устройства могут устанавливаться на песчаных и гравийных грунтах.

Септики такого типа могут быть сделаны самостоятельно из нескольких бетонных, металлических или кирпичных камер. Можно приобрести готовую конструкцию из пластмассы. Производители предлагают большое количество самых разных моделей таких септиков.

К достоинствам оборудования можно отнести достаточно высокую степень очищения, хорошую пропускную способность и возможность самостоятельного изготовления.

Канализация загородного дома своими руками
Септик анаэробного типа не способен полностью очистить поступающие в него стоки. Выходящая из устройства жидкость нуждается в доочистке в инфильтраторе, поглощающем колодце, поле фильтрации

Из недостатков нужно учесть довольно высокую стоимость готовых моделей, необходимость регулярного очищения септика. Правда, делать это потребуется намного реже по сравнению с накопителем. Но в любом случае при определении места под септик нужно учесть, что к нему должна свободно подходить ассенизаторская машина.

Еще один минус – обязательное обустройство доочистки воды, поступающей из септика.

Вариант #3 – очистные станции аэробного типа

Пожалуй, лучший вариант для организации автономной канализации в частном доме – станция высокой биологической очистки. Они намного компактнее анаэробных септиков, очищают стоки на 98%, то есть доочистка потом не требуется.

Отфильтрованная вода может отводиться в водоемы, канавы или в накопительные колодцы, чтобы потом быть использованной для хозяйственных нужд. Неприятный запах около таких сооружений полностью исключен.

К недостаткам таких станций можно отнести энергоемкость оборудования. Для работы ему требуется непрерывная подача кислорода, который закачивается при помощи специальных компрессоров, работающих от электричества. Еще один минус – высокая стоимость системы. Однако нужно понимать, что значительные вложения в будущем окупаются.

Аэробные очистные станции не требуют значительных эксплуатационных затрат, тогда как почти бесплатная выгребная яма, например, нуждается в постоянном дорогостоящем откачивании, а сооружения с фильтрующим дном через некоторое время «забиваются» и перестают впитывать воду. Приходится засыпать такую яму и обустраивать новую.

Канализация загородного дома своими руками
Станции биологической очистки очищают стоки на 98. Выходящая из них техническая вода может сбрасываться в водоем или использоваться для хозяйственных целей

При выборе подходящего для своего участка типа очистных сооружений специалисты рекомендуют не торопиться и просчитать все варианты обустройства. Не стоит пытаться максимально сэкономить на септике. В будущем такая экономия может обернуться серьезными проблемами.

Как правильно выбрать очистную установку?

Решающим фактором должны стать условия эксплуатации оборудования, кроме того, особое внимание следует обратить на:

  1. Периодичность использования будущей канализационной системы. Если речь идет, к примеру, о дачном доме, где люди появляются периодически, нет смысла в использовании высокотехнологичного оборудования. Бактерии в отсутствии питания, которое им поставляют стоки, просто погибнут.
  2. Ежедневный объем стоков. Этот показатель характеризует требуемую пропускную способность выбранных очистных сооружений. На него влияет число постоянно присутствующих в доме людей, число и тип сантехнических приборов и т.д.
  3. Возможность подключения оборудования к электричеству. Это важно, если планируется установка очистной станции аэробного типа.
  4. Бюджет, который планируется потратить на приобретение, монтаж и использование септика.
  5. Тип грунта и уровень внутригрунтовых вод. Если последний слишком высокий, работа септика может быть затруднена или просто невозможна, поскольку очищенной жидкости некуда будет уходить. То же самое происходит при установке в глинистый грунт, который не впитывает и не пропускает воду.

Определение типа очистного оборудования – ответственное мероприятие. От этого зависит эффективность функционирования всей системы. При разработке проекта могут возникнуть некоторые трудности, связанные с гидрогеологическими особенностями и рельефом местности.

В частности подбор варианта очистного пункта для независимой канализационной сети подбирают с учетом гидрогеологических и геологических условий:

В зависимости от типа грунта проектируют системы доочистки для септиков. Это могут быть поля фильтрации или поглощающие колодцы. Первые целесообразно использовать на песчаных и супесчаных грунтах, а вторые – на глинистых и суглинистых.

На выбор вида, материала септика, особенности его монтажа влияет также уровень грунтовых вод.

Важный момент – место для установки септика должно соответствовать санитарным нормам. Прежде всего, оно должно быть удалено от жилого дома минимум на 5 м, а от точки забора воды для питья, например, от скважины – на 50 м. Желательно устанавливать септик в нижней точке территории участка.

Канализация загородного дома своими руками

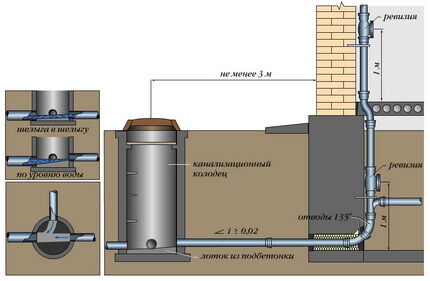

Канализационные смотровые колодцы – обязательный элемент внешних сетей. Их устанавливают на поворотах и через каждые 25 м прямого участка трубопровода

Так появится возможность использовать естественный рельеф, чтобы создать уклон для труб. Это облегчит работы. Трубопровод к очистным сооружениям канализации частного дома желательно провести по прямой, поскольку каждый поворот можно рассматривать как потенциально опасный для появления засора участок.

Здесь обязательно обустраивается смотровой колодец. Соединение подводящей трубы и септика выполняется посредством резиновой манжеты. Так оно останется целым после сезонных подвижек грунта.

Обустройство внешней канализационной системы

Проект наружной канализации разрабатывают так, чтобы до септика было как можно ближе, а участок трубопровода был прямым. Что касается труб, то выбор в пользу полимеров рационален.

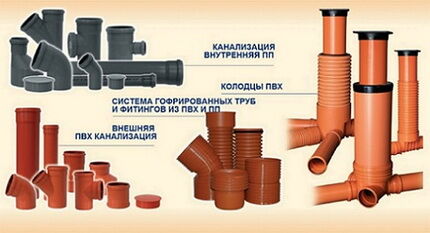

Выбор необходимых материалов

Большинство домовладельцев выбирают канализационные трубы из синтетических материалов. Они подходят как для внутренней, так и для наружной разводки. Это прочные изделия, устойчивые к коррозии. При сильном механическом воздействии они способны деформироваться, но редко дают трещины.

Так, на гладких внутренних стенках канализационных труб ПВХ и ПНД меньше скапливаются отложения, чем на металлических поверхностях. Благодаря этому магистраль меньше подвержена засорам.

Качественные полимерные трубы
Трубы из полимеров экологически безопасны. При нагревании материалы не выделяют токсичных веществ в атмосферу, воду или почву

Изделия из полимеров устойчивы к кислотам и щелочам. Химически активные стоки не наносят вреда трубам, что положительно сказывается на сроке их эксплуатации. Также полипропилен и поливинилхлорид хорошо переносят высокие температуры (до 60-100°С).

Николай Федоренко
Эксперт в сфере обустройства канализационных систем и систем водоснабжения
Важный нюанс. Профессионалы настоятельно советуют не выбирать для проведения внешней канализации в частном доме трубы из разных материалов. Слишком велик риск разрушения стыков по причине разных показателей теплового расширения.
— Николай Федоренко Эксперт в сфере обустройства канализационных систем и систем водоснабжения

Для монтажа трубопровода потребуются соединительные детали, тройники, фитинги. Чтобы было удобно обследовать и ремонтировать канализацию, необходимо позаботиться о наличии ревизионных ниш, смотровых колодцев и люков для них.

Также необходимо подобрать подходящий герметик для обработки стыков. Лучше всего отдать предпочтение специальному силиконовому составу с антисептическими добавками.

Особенности укладки наружных сетей

В целом процесс монтажа канализации мало чем отличается от укладки водопроводных труб, однако отличия есть. Прежде всего, канализация не всегда нуждается в утеплении. Объясняется это тем, что жидкость проходит по трубам не задерживаясь и, теоретически, они большую часть времени стоят пустые.

Кроме того, стоки выходят из внутренней системы с температурой минимум 15 °С, в процессе движения по трубопроводу они просто не успевают замерзнуть.

Поэтому канализационные трубы допускается укладывать примерно на 0,5 м выше границы промерзания грунтовых слоев. Но в местностях с холодными зимами их для подстраховки лучше утеплить. Сделать это можно любым подходящим способом по аналогии с водопроводом.

Нельзя использовать минеральную вату, которая намокает и при этом теряет изолирующие свойства. Хороший вариант – пенопласт, вспененный полиэтилен с фольгированной внешней оболочкой.

Монтаж наружной канализации
Если возможны суровые морозы, то трубы, проведенные под землей и в неотапливаемых помещениях дома, утепляют теплоизоляционным материалом

Укладка наружных канализационных труб проводится под уклоном, что дает стокам возможность двигаться самотеком. Для пластиковых деталей минимальным уклоном считается 0,8 см на метр трубопровода.

Оптимальный вариант – 1,5 см на метр. Для труб из асбеста эти показатели соответственно 1,5 и 3 см на метр. Больший уклон делать не рекомендуется, иначе жидкость будет быстро сливаться, а крупные включения могут откладываться на стенках и засорять трубу. Детальные расчеты уклона канализационной трубы с формулами мы привели в этой статье.

Канализация загородного дома своими руками
Трубы внешней сети укладывают под определенным уклоном. Пренебрегать рекомендуемыми значениями наклона элементов не следует, иначе увеличивается риск появления засора

Специалисты напоминают, что работы по укладыванию труб внешней канализации начинаются от точки врезки в централизованную канализацию или от септика и продвигаются по направлению к дому.

Монтаж включает несколько этапов:

  1. Выкапывается траншея заранее рассчитанной глубины. Желательно сразу же выдерживать нужный уклон. Подсыпать готовую траншею нецелесообразно. Это достаточно трудоемко, учитывая необходимость дополнительного трамбования дна.
  2. Насыпается подушка из песка. Высота сооружения составляет 0.1-0,15 м. Песок хорошо проливают водой, после чего тщательно трамбуют.
  3. На подготовленное основание кладут трубы. Проверяется наличие заданного уклона.
  4. Засыпается слой песка высотой порядка 0,1 м. Засыпка снова проливается и утрамбовывается.
  5. Проводится обратная засыпка грунта.

В ходе укладки внешней канализации нужно помнить о необходимости обустройства смотровых колодцев. Они ставятся на всех поворотах и на участках, где существуют перепады глубин. Кроме того, на прямых участках через каждые 25 м тоже устанавливают такие сооружения.

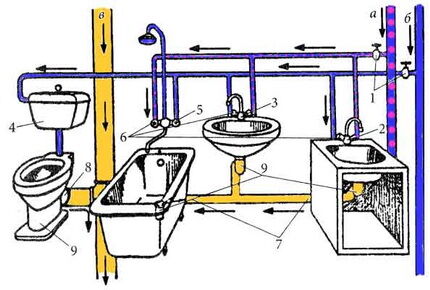

Внутренняя канализационная система

Внутренняя система канализации представляет собой совокупность труб и фасонных деталей, которые их соединяют. Вся эта система обеспечивает отведение стоков от сантехнического оборудования к наружному канализационному трубопроводу.

Устройство внутридомовой сети

Для отвода стоков используется стояк – сооружение может быть одно на все здание или же несколько. Последнее практикуется тогда, когда площадь дома велика или же санузлы размещены на значительном удалении один от другого.

Стояк это вертикально расположенная труба, проходящая из подвала здания до кровли. Нижняя часть детали соединяется с отводящим стоки трубопроводом, который соединяется с внешней канализацией. Верхний участок стояка поднимается над кровлей, где он возвышается не менее чем на 50 см.

Канализация загородного дома своими руками
Для обустройства внутренних и внешних сетей используются разные по эксплуатационным характеристикам трубы

Верхнюю часть стояка выводят на крышу. Ее не герметизируют, но хорошо закрывают от осадков и грязи. Это необходимо, так как в момент сброса воды в системе создается разреженное давление, и воздух может выдавить в помещение.

Альтернативой может быть монтаж аэрационного клапана, который пропускает воздух, но защищает дом от канализационной вони.

Сантехники выделяют еще ряд правил, нарушать которые категорически не рекомендуется:

  1. Диаметр каждой из подводящих труб не может быть меньше, чем подводка от сантехнического оборудования.
  2. Унитаз подключается к стояку только отдельно от всех других устройств.
  3. Все сантехнические приборы должны располагаться не далее 3 м от стояка, унитаз – не дальше 1 м.
  4. На отводящей трубе надлежащего диаметра может находиться несколько устройств. При этом унитаз должен быть подключен самым первым. Все остальное оборудование включается в схему выше этой точки.
  5. Диаметр отходящей от унитаза трубы всегда не меньше 100 мм. Подводки длиннее 3 м должны иметь сечение не менее 70 мм, длиннее 5 м – не менее 100 мм.

Помимо грамотного выбора диаметра труб для профилактики засоров важно правильно оформлять углы. Например, повороты в 90° недопустимы, поскольку в этом месте неизбежно будут формироваться засоры и трубы станут быстро забиваться.

Участки с поворотами трубопровода на 90° продумывают так, чтобы использовать 2-3 колена, которые устанавливают под 30-45°. Это необходимо, чтобы избежать скопления нечистот в коленах и засоров.

Канализация загородного дома своими руками
Для формирования поворотов и изгибов используются специальные фасонные элементы, которые можно купить в любом магазине

Иногда «умельцы» советуют вывести фановую трубу в систему общедомовой вентиляции. Этого не нужно делать категорически, иначе дом наполнится крайне неприятными запахами, удалить которые будет невозможно.

При обустройстве канализации стоит подумать и о звукоизоляции. Вода, двигаясь по трубам, может сильно шуметь. Оптимальный вариант – обматывание деталей минеральной ватой. После этого их помещают в гипсокартонные короба.

При этом важно не забыть о ревизионных лючках, которые устанавливают на всех поворотах и через каждые 15 метров. Еще один важный момент: обязательное присутствие обратного клапана. Его устанавливают на трубу, соединяющую септик с внутридомовой канализацией.

Если этого не сделать, при возможном переполнении резервуара нечистоты поднимутся по трубам вверх и зальют подвал или нижний этаж.

Особенности составления проекта

Чтобы правильно выполнить разводку канализации в частном доме нужно составить грамотный проект. Для начала выполняется схема, на которой указываются места установки сантехнических приборов.

Перед этим нужно продумать, на каком расстоянии от стояка будет стоять оборудование, каким способом подключаться к канализации и каким должно быть сечение подходящих к нему труб.

Важно также определиться с типом системы канализации. Можно выбирать из двух вариантов: самотечная и напорная. В первом случае трубы укладываются так, чтобы стоки текли «самотеком».

Существуют нормативы, регламентирующие минимальный наклон таких труб. Для деталей сечением 50 мм выбирается уклон 3 см на метр трубопровода, для трубы 100-110 мм диаметром – 2 см.

Канализация загородного дома своими руками
При составлении проекта внутренней сети учитывается количество сантехнических приборов и продумывается оптимальный способ их подключения к общей системе

Если выбрана деталь сечением более 160 мм, их укладывают с наклоном не более 0,8 см на метр. Кроме этого нужно учитывать еще и перепад высоты. Так для унитаза он должен быть 1 м, для остального оборудования – 3 м. Если эти показатели превышены, необходимо обустраивать дополнительную вентиляцию на концах подходящих к приборам труб.

Для реализации проекта напорной канализации требуется установка насоса, поэтому уклон для труб не нужен. Рекомендуем ознакомиться с разновидностями канализационных насосов и особенностями выбора такого оборудования.

Для определения диаметра подводящей трубы для каждого сантехнического устройства вычисляется одномоментный сток. Сделать это можно исходя из его технических характеристик.

Практика показывает, что большинство устройств могут работать с трубой сечением 50 мм. Исключение – унитаз, для него потребуется 100 мм труба. Кроме того, нужно обозначить место расположения стояка.

Обычно его монтируют в туалете, неподалеку от унитаза. Если же планируется больше туалетных комнат или «мокрые» зоны разнесены по дому, количество стояков придется увеличить.

Особенности разводки канализации в частном доме
При составлении схемы разводки желательно максимально сократить количество поворотов трубопровода и сделать его длину по возможности минимальной. Так удастся снизить риск возникновения засоров

Монтаж внутренней сети

Внутренняя разводка начинает монтироваться со стояков. Концы труб отводят в подвал и на кровлю. Нижний участок соединяется с горизонтально уложенным трубопроводом, отводящим стоки к очистному сооружению.

Затем к стоякам подключаются отводы от унитазов, каждый по отдельности. Далее выше, чем были подключены унитазы, подводятся трубы от других приборов.

Канализация загородного дома своими руками
При подключении сантехнических приборов к канализационному трубопроводу обязательно используется сифон, что предотвращает появление неприятного запаха

На все сантехническое оборудование устанавливаются сифоны, которые потом соединяются с подводящими трубами. Это основные этапы обустройства внутренней сети. Все выполненные стыки должны быть герметичными, трубы жестко закрепляются к перекрытиям или стенам.

Для обустройства внутридомовой канализации оптимально использовать пвх-трубы с раструбами. Они легко режутся специальной пилой и соединяются при помощи раструбов. На участке вывода канализации на улицу используют гофрированную трубу, которая хорошо сопротивляется возможным подвижкам грунта.

Для соединения деталей в единую сеть применяют фасонные элементы, помогающие обустроить повороты, переходить с одного диаметра детали на другой и т.п. Для облегчения процесса соединения труб раструбы подогревают в горячей воде.

Все сантехническое оборудование подключается через сифоны. Так называется изогнутая труба, в которой присутствует гидрозатвор, исключающий появление запаха канализации в помещении.

Эти приборы могут быть металлическими или пластиковыми. При выборе лучше ориентироваться на материал канализационных труб. Если они полимерные, то целесообразно установить пластиковые сифоны.

Схема разводки труб
Некоторые сантехприборы изначально снабжены сифонами, а в унитазах он предусмотрен конструкцией. Если же раковина или ванна продаются без сифонов, их приобретают отдельно

Сифоны могут быть гофрированными, иметь бутылочную или трубную форму. Инновационная разработка – сухой гидрозатвор.

Гофрированные сифоны самые дешевые. Они удобны в монтаже и эксплуатации, устойчивы к воздействию агрессивных химических веществ. Однако их нежелательно подключать к раковинам, в которые часто сливают горячие жидкости.

Бутылочные сифоны по форме похожи на колбу. Это может быть как преимуществом, так и недостатком, поскольку на дне устройства скапливаются предметы. Если в слив раковины упадет кольцо или ценный предмет, его легко извлечь. С другой стороны, из-за такой формы в сифоне могут образовываться засоры.

Трубные сифоны имеют U-образную форму. В нижней точке такого сифона также могут скапливаться твердые частицы. Их удаляют с помощью специального колена.

В гидрозатворе устройства небольшое количество воды, поэтому она может испаряться и переставать защищать от запаха канализации.

Сухие сифоны. Они высыхают после того, как вода сливается в канализацию. Устройства снабжены эластичной мембраной, предотвращающей попадание воздуха из труб в помещение. Такой сифон обойдется дороже менее технологичных аналогов, зато с ним не бывает проблемы испарения воды из гидрозатвора.

Гофрированный сифон
При всех достоинствах гофрированные сифоны чувствительны к высоким температурам, быстро деформируются и выходят из строя, поэтому при возможности лучше использовать иные модели

Сифон может не сработать в двух случаях:

  1. Отсутствие вентиляции. В таких условиях вакуум попросту высосет жидкость из гидрозатвора и тем самым откроет его.
  2. Высыхание сифонов. Это происходит при редком использовании сантехники. Во избежание появления запаха сифоны следует закрывать пробкой или тряпкой.

Канализационные трубы и стояки часто маскируют декоративными коробами. Чтобы предотвратить появление шума во время работы системы, ее изолируют минватой или другими подходящими материалами.

Обустройство канализационного выпуска

Для объединения внутренней и наружной части системы канализации монтируется узел, который называется выпуском. Он обустраивается в фундаменте здания, как правило, еще в процессе строительства.

Для этого при закладке фундамента в определенном месте оставляют отверстие. Его диаметр равен сечению гильзы, которое, в свою очередь, немного больше диаметра канализационной трубы.

Канализация загородного дома своими руками
Для обустройства выпуска обязательно используется специальная гильза, которая замуровывается в фундамент здания

Обычно для гильзы используют отрезок трубы, сечение которой 150-160 мм. Важно правильно подобрать длину элемента. Он должен примерно на 0,15 м выступать по обе стороны фундамента. Внутрь гильзы вкладывается труба, к которой изнутри подключается внутренняя сеть, а с другого конца наружная.

Важный момент – утепление конструкции. Эта процедура выполняется с целью исключения возможности перемерзания канализации.

Выводы и полезное видео по теме

Правильно подобранная схема канализации загородного дома, точные замеры и расчеты, качественные материалы и грамотный монтаж – залог эффективной работы будущей системы.

Однако в некоторых вопросах трудно разобраться самостоятельно. Предлагаем полезную подборку видеоматериалов по обустройству автономной канализационной системы частного дома.

При расчете уклона труб наружной канализации нередко допускают ошибки. Ознакомьтесь с видео, которое поможет сориентироваться при разработке проекта и монтаже трубопровода:

Целесообразность утепления наружных канализационных сетей:

Короткая лекция, в которой объясняется принцип работы системы, особенности выбора схемы:

Видеоматериалы по устройству вентиляции канализационной системы:

Первый и самый ответственный этап строительства – проектирование. Чем детальнее и точнее разработана схема канализации дома, тем проще в эксплуатации будет готовая система.

Если окажется, что задуманное мероприятие слишком сложное, всегда можно обратиться за помощью к профессионалам. Они выполнят проект и качественно проведут монтажные работы любой сложности.

Вы соорудили канализацию для своего дома по собственному проекту? Или только занимаетесь составлением проекта и у вас возникли вопросы? Задавайте их под нашей статьей – наши эксперты и другие посетители сайта, владеющие информацией, постараются вам помочь. Лучше потратить время и силы на уточнение нюансов, чем впоследствии столкнуться с проблемами. Эффективная автономная канализация – это не так уж сложно.

Статья была полезна?
Спасибо за Ваш отзыв!
Нет (14)
Спасибо за Ваш отзыв!
Да (83)
Комментарии посетителей
  1. Николай

    Советую о канализации подумать заранее когда только проектируется дом и все надворные постройки. Важно, чтобы выгребная яма была удалена от фундамента и как можно дальше находилась от колодца или скважины. У меня самый дешевый и эффективный вариант: выгребная яма с фильтрующим дном, а труба ПВХ идет напрямую из-под фундамента дома . Ну и конечно вся эта система присыпана землей. Морозы не страшны, периодически для откачки осадка из ямы вызываю ассенизаторов.

  2. Иванович

    У меня в собственном доме сделана канализация с простой выгребной ямой. Выгребная яма располагается за пределами ограждения домового участка. При доме устроена предварительная яма, в которую по разным трубам поступают стоки из кухни, ванной и туалета. Яма выложена кирпичом, дно забетонировано, в котором устроена впадина направляющая поток стоков в канализационную трубу, соединяющую эту яму с выгребной. Соединительная труба пластиковая, диаметром 100 мм, длина ее 12 метров. Выгребная яма из бетонных колец диаметром 1,5 метра. Глубина ямы 4 кольца, что позволяет накапливать стоки месяц, а затем вывозить автоцистерной. Работает отлично.

    • Сергей

      Каждый месяц откачивать дороговато выходит. Разоритесь на ассенизаторах. Не лучше ли было поставить септик?

  3. Елена

    Кто-то может подсказать, если делать канализацию по схеме когда берется два еврокуба, почему второй еврокуб устанавливается не на одном уровне, а ниже?

    • Эксперт
      Николай Федоренко
      Эксперт

      Конкретно для данного случая один еврокуб ставится ниже другого для того, чтобы при заполнении первого избыточная жидкость с одной емкости переливалась во вторую. То есть, выполнено последовательное соединение емкостей с помощью специальной трубы.

      Также советую обратить внимание на укрепление ерокубов с помощью металлической решетки, для верхней части (люка) советую использовать крышку из дерева. Это защитные меры, если вы планируете закапывать емкости глубоко, тогда решетки и крышка примут основную часть нагрузки от веса грунта на себя.

      Прикреплённые фотографии:
  4. Ольга

    В нашем доме канализационные стоки сливаются в выгребную яму, и, как правильно подмечено, это дешевый способ, но со своими заморочками. У нас в старом доме эта яма даже не была обложена и поэтому осыпалась, при ее наполнении, просто выкапывалась другая. Надо отметить, что унитаз и ванна не были установлены в доме. Сделала для себя открытие, что лучше использовать станции биологической очистки. Я сторонник того, чтобы беречь природу и ее ресурсы.

  5. Насколько самодельный септик будет дешевле готового решения? И что скажите в плане надежного самодельных конструкций?

    • Эксперт
      Николай Федоренко
      Эксперт

      Здравствуйте. Самодельные септики будут гораздо дешевле, чем покупка готового изделия. Конкретные цифры назвать не могу, так как я не знаю какой септик вам нужен по производительности, с каким из готовых решений нужно сравнивать. На сайте есть много материала по изготовлению септиков из бетона для частных домов.

      Вам понадобится три камеры:

      1. Герметичный колодец с компрессором и аэратором;
      2. Герметичный отстойник ила с дренажным насосом;
      3. Дренажный колодец без дна.

      Камеры соединяются между собой соответствующим трубопроводом, схему прилагаю для наглядного понимания.

      Прикреплённые фотографии:
Добавить комментарий

Прикрепить фото [до 3-х шт.]
