Сливная яма из покрышек своими руками: пошаговая инструкция по обустройству

Желание добавить городской комфорт в дачную жизнь побуждает многих дачников, да и владельцев загородной недвижимости, заниматься обустройством водопровода на собственном участке. Но полноценная работа водопровода невозможна без канализации, не так ли?

Оказывается, смастерить автономную канализацию можно самостоятельно из подручных материалов. Одним из популярных самодельных сооружений является сливная яма из покрышек, применяемая для сбора и фильтрации стоков. Устройство и монтаж конструкции очень просты, но эффективность и безопасность эксплуатации системы достигается только при строгом соблюдении технологических норм.

В этом материале мы расскажем о том, как выбрать место под выгребную яму, и что необходимо при этом учитывать. Также, здесь вы найдете пошаговую инструкцию по сооружению выгребной ямы из автомобильных шин. Материал сопровождается схемами по обустройству и видеороликами с советами экспертов по сооружению сливных ям.

Устройство и принцип действия отстойника

Выгребная яма – простейший вариант обустройства автономной канализации. С появлением высокоэффективных септиков и локальных систем очистки применение сливных сборников в частных домохозяйствах и коттеджных поселках снизилось. Однако среди дачников этот способ вывода сточных вод остается востребованным.

Наиболее бюджетная и легкая в исполнении система локальной канализации основывается на применении старых автопокрышек. В этом случае стенки сливного сборника укреплены резиновыми шинами, днище у резервуара отсутствует.

Возможно два варианта организации сливной ямы: 1 – поглощающий колодец без дна, предназначенный для переработки и утилизации серых стоков и осветленной воды, прошедшей обработку в септике, 2 – герметичный накопительный резервуар, устраиваемый для сбора смешанных или коричневых сточных масс. Оба способа просты и доступны в реализации

Основание поглощающего, или иначе фильтрующего варианта – дренажный слой из щебня и песка. Устойчивость конструкции достигается за счет веса самих автопокрышек, земельной обсыпки и накопленных сточных вод.

В верхней части «башни» из автопокрышек предусмотрен ввод канализационного трубопровода. Все сооружение накрывается крышкой, которая препятствует распространению неприятного запаха и засорению ямы

Принцип работы поглощающей ямы:

1. Сточная жидкость по трубе поступает в емкость.
2. Тяжелые, твердые взвеси оседают на поверхности «подушки» из щебня.
3. Полуочищенная вода просачивается сквозь дренажный слой и проходит вглубь грунта.
4. Накопленный ил периодически откачивается из резервуара.

Для повышения качества фильтрации и ускорения дренажа стоков внутри резервуара из автопокрышек устанавливается пустотелая перфорированная труба.

Часть сточных вод подвергается двойной чистке – не осевшие на дно взвеси отфильтровуются дренажной трубой и проходят доочистку в песчано-гравийной засыпке

Целесообразность сливного сборника из автопокрышек

Планируя сооружение выгребной ямы из автопокрышек, необходимо сопоставить особенности обустройства, эффективность работы сливного сборника с предполагаемыми условиями эксплуатации и «нагрузками» на канализационную систему.

Главные аргументы в пользу колодца из резинотехнических изделий:

1. Низкая стоимость. Использованные покрышки можно достать бесплатно – на автосервисе или автотранспортном предприятии остается много старых шин под утилизацию. В крайнем случае, изношенную автомобильную резину получится приобрести практически за копейки на барахолке. Основная статья расходов – обустройство подводящего трубопровода.
2. Простота монтажа. Подготовка материала, установка и подключение сливного резервуара – посильная задача для одного человека. Работа не предусматривает использование дорогостоящих инструментов и оборудования.

Резина не поддается коррозии, поэтому яма прослужит дольше, чем сооружение из металлических бочек. Средний срок эксплуатации – 10-12 лет.

Для сооружения поглощающего колодца подойдут любые автомобильные шины, диаметр которых превышает 1 метр. Весь процесс сооружения сливной ямы из покрышек займет 1-2 дня

«Кустарное» очистное сооружение для канализации имеет ряд негативных факторов, ограничивающих его применение:

1. Низкая производительность. Даже покрышки очень большого размера не способны обеспечить достаточный объем для накопления и отвода сточных вод. Поглощающая яма из шин подойдет для семьи из двух-трех человек.
2. Промерзание системы. Несмотря на использование теплоизоляционных материалов при сильных морозах резина околевает, что чревато замораживанием стоков и остановкой работы канализации.
3. Неприятный запах. Время от времени со стороны выгребной ямы могут доноситься «ароматы» нечистот. Для устранения проблемы монтируют фановую вентиляционную трубу и накрывают люк плотной крышкой.
4. Ограниченность использования. Степень очистки стоков поглощающей ямой достигает 40% – этого недостаточно для безопасного отвода в грунт. Чтобы не нарушить экологическое равновесие в сливную яму из покрышек нельзя сбрасывать сильно загрязненную жидкость и фекальные массы.
5. Недостаточная герметичность. Обеспечить полную непроницаемость стыков между покрышками достаточно сложно. При подвижках грунта и после чистки высока вероятность разгерметизации конструкции – нечистоты начинают просачиваться в грунт.

Утрата герметичности – самая частая причина сбоя в работе канализационной системы.

Возможные решения проблемы: капремонт конструкции после чистки или полный демонтаж резинового колодца с последующим возведением траншеи из новых покрышек.

Скопившийся ил препятствует нормальному дренажу сточных вод, поэтому сборник необходимо регулярно  очищать. Процесс чистки очень трудоемок из-за неровности стенок резервуара

Поглощающий колодец из покрышек целесообразно возводить при выполнении следующих условий:

• объем сточной жидкости не превышает 1 м.куб/сутки;
• уровень грунтовых вод на участке находится на глубине от 2-х м;
• выгребную яму без дна предпочтительно обустраиваться на легких, хорошо дренируемых грунтах (песок, супесок), на тяжелых субстратах (глина) вода склона застаиваться.

Строительство ямы целесообразно для дачного участка, сауны или бани сезонного использования.

Выбор места под сливную яму

При строительстве сливной ямы следует ориентироваться на нормы, изложенные в СанПиН 42-128-4690-88. Документ четко определяет допустимые границы размещения канализационной системы на участке.

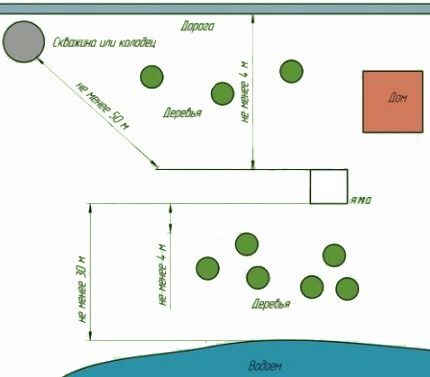

Основное правило при выборе места гласит: расстояние от жилого дома до сточной ямы должно составлять не менее 15 м. Отклонение от норматива возможно по согласованию с местной СЭС

Дополнительные, но не менее значимые, ограничения по отдалению резервуара с нечистотами:

1. Дистанция до водопроводных труб зависит от направления движения грунтовых вод. Приблизительно определить направление можно по уклону рельефа. При устремлении вод от сливной ямы минимальное расстояние между обозначенными объектами – 40 м, в противном случае – не меньше 25 м.
2. До ближайшего колодца или глубинной скважины с питьевой водой должно быть 50 м и больше. На практике соблюсти эту норму очень сложно. С разрешения СЭС эта дистанция сокращается до 30 м.
3. Расстояние до открытого водоема – минимум 30 м.
4. Дистанция между деревьями, кустарниками и выгребной ямой – 4 м. Такой же параметр определен для проезжей части.
5. Отдаленность очистной установки от соседнего участка – около 3-х метров.

Оптимальное расположение ямы – в низине участка по направлению грунтовых вод. Чтобы снизить вероятность проникновения в жилье неприятного запаха емкость с нечистотами сооружается с подветренной стороны, подальше от дома.

При планировке надо обеспечить беспрепятственный доступ очистительной техники к выгребному резервуару.

Стандартная длина шланга ассенизаторской машины – 6 м, при этом 1,5-2 м  уйдут в глубину траншеи. Современная спецтехника оборудована шлангами длиной от 10 м, но ее вызов и работа обойдутся на порядок дороже

Технология сооружения выгребной ямы из шин

Ниже представлен пошаговый инструктаж по созданию сливной ямы с дренажной скважиной. Материал обустройства поглощающего колодца – старые шины.

Процесс устройства сливного сооружения из старой автомобильной резины включает ряд традиционных этапов:

Галерея изображений

Фото из

Перед сооружением сливной ямы из автошин рассчитываем необходимый объем, согласно которому заготавливаем требующееся количество резины

Роем котлован, учитывая, что для свободной установки и выравнивания элементов нужно как минимум по 50 см по окружности. Глубину принимаем с учетом 10 см слоя песка, применяемого для выравнивания дна

На засыпанное песком и выравненное дно укладываем стартовое кольцо. Затем собираем всю шахту, последовательно устанавливая каждую из шин на предварительно уложенную и выровненную покрышку. Используем силиконовый клей и герметик

От обустраиваемого объекта (дома, летней кухни, бани) прокладываем канализационный трубопровод с уклоном 2 см на 1 м в сторону сливной ямы

В точке ввода канализационной трубы в стенке резиновой ямы вырезам отверстие. Диаметр должен обеспечивать плотную посадку трубы

Боковины автомобильных шин обрезаем, чтобы увеличить объем колодца и сократить площадь участков, способствующих накапливанию осадка. Края покрышек "сшиваем" полимерными стяжками

На дно сливной ямы засыпаем карьерный песок слоем примерно 35 - 40 см. Уплотнять его и трамбовать не нужно

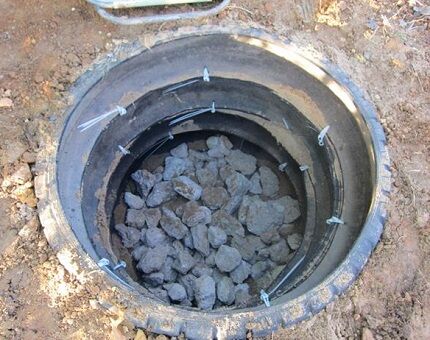

На песок засыпаем мелкий щебень слоем 40 - 45 см, затем крупный щебень слоем 35 - 40 см. Таким методом создаем грунтовый фильтр, производящий доочистку стоков

Этап 1: Заготовка автошин для сливной ямы

Этап 2: Рытье котлована под сливную яму из шин

Этап 3: Сборка шахты из автомобильной резины

Шаг 4: Прокладка трубопровода к сливной яме

Этап 5: Подключение канализационных труб

Этап 6: Обрезка шин и фиксация стяжками

Этап 7: Засыпка песчаной составляющей грунтового фильтра

Этап 8: Крупнофракционная засыпка фильтра

Этап #1. Расчет объема сливного резервуара

Первоочередная задача сооружения автономной очистной системы из покрышек – расчет объема сливного резервуара для определения количества и габаритов используемых шин. Объем камеры зависит от числа проживающих людей в доме.

Согласно нормативным данным один взрослый человек расходует в день порядка 170-200 л воды (для купания, стирки, приготовления пищи и т.д.). Если взять за условие, что семья состоит из трех людей, то суточный объем стоков составит около 600 л (0,6 куб.м).

По технологическим правилам, канализации такого типа должны вмещать трехкратный суточный объем сточных вод. Норма обусловлена тем, что период первичного разложения органики, расщепление нечистот на взвеси разных фракций составляет три дня

Значит, полученная величина (0,6 куб.м) умножается на три. Итого, емкость резервуара должна составлять 1,8 куб.м. Однако для точности расчетов следует учесть тип грунта. При обустройстве выгребной ямы на пористом субстрате объем «резинового» бака допустимо уменьшить на 20%. В случае плотного грунта – увеличить на 10%.

Для подсчета количества покрышек необходимо определить объем одной шины. Это легко сделать, зная диаметр и высоту автопокрышки.

Объем покрышки вычисляется, как площадь ее основания на высоту. При этом площадь основания – произведение квадрата радиуса и константы π (3,14)

Этап #2. Подготовка материалов и инструментов

Для самостоятельного сооружения поглощающей ямы и подвода к ней коммуникаций следует запастись инструментами и материалами. Земельные работы выполняются с помощью разных видов лопат.

Совковая лопата. Благодаря конструкции изогнутого черпака удобно подгребать и вынимать землю из канавы. Если металлическое полотно лопаты выгибается, его можно усилить дополнительными бортами.

Штыковая лопата. Используется в начале копки, поэтому подойдет инструмент с рукояткой стандартной длины (1,5 м).

«Землекоп». Лопата-рыхлитель с длинным держателем, по конструкции напоминает двойные вилы. Инструмент предназначен для рыхления твердых пластов грунта.

Для удобства использования на глубине лопата оборудуется длинным черенком (2,5-3 м). Желательно на краю рукоятки сделать крестообразный захват – он облегчит переворот штыка

Ориентировочный список материалов:

1. Покрышки. Подойдут шины от трактора, грузового транспорта или легковых автомобилей. При высоких грунтовых водах лучше применять изделия большого диаметра – удастся получить нужный объем без углубления до грунтовых вод.
2. Щебень, гравий и песок. Материалы нужны для обустройства фильтрующего дна башни из автопокрышек.
3. Трубы канализации. Для сборки трубопровода подойдут двухслойные полиэтиленовые или пропиленовые трубы диаметром 110 мм. Дополнительно надо приобрести гофры, тройники, заглушки и фитинги.
4. Крышка. Подойдет пластиковая утепленная модель канализационного люка. Диаметр подбирается в соответствии с габаритами сливной ямы.
5. Пленочная гидроизоляция и бетонный раствор. Материалы необходимы для обеспечения герметичности резервуара – раствором обмазываются наружные щели «пирамиды», а пленкой выстилается внутренняя поверхность стенок.
6. Пластиковая или бетонная труба. Углубляется в дренажный слой и выполняет роль фильтрующего элемента.

Для монтажных работ понадобятся: резак или электролобзик, рулетка, строительный уровень, садовый бур, лестница, ведро и веревка.

Этап #3. Вывод канализационной трубы

Организация локальной очистной системы начинается с обустройства выпуска. Впоследствии выполняется сборка стояка в доме, подключение тройников и отводящих труб. В старой постройке вывод канализационного трубопровода осуществляется через подполье или погреб.

Если в новом доме заранее не предусмотрен выпускной канал, то придется демонтировать пол и делать отверстие в фундаменте.

Далее подготавливается траншея, ведущая от дома к выгребной яме. Необходимо обеспечить достаточный уклон для стока – не менее 1,5-2 см на погонный метр

Глубина залегания трубопровода на выходе из дома должна составлять не менее 60 см, оптимально – 1 м. Если в некоторых участках глубина траншеи составляет меньше 90 см, то трубопровод надо утеплить. Подробнее о глубине залегания канализационных труб читайте далее.

Этап #4. Земельные работы

В качестве лекала под разметку границ котлована используется одна из покрышек. Шину надо положить на выбранное место и по периметру окружности выставить колышки. Чтобы в дальнейшем покрышки свободно поместились в котлован, диаметр кольца надо расширить на 20-40 см.

Вначале землю удобно копать штыковой лопатой. Плодородный почвенный слой (первые 50 см) можно равномерно распределить по огороду, более глубокие земляные пласты можно будет использовать для обратной засыпки.

Продолжать рытье глубокого котлована проще лопатой с длинной рукояткой – уплотненный грунт разрыхляется «землекопом», потом собирается совковой лопатой и загружается в ведра. Для спуска в канаву и подъема наполненных емкостей на поверхность в выработку опускается лестница.

Работая вдвоем, процесс копки можно ускорить и соорудить примитивный подъемный механизм – к ведрам привязать веревку.

Котлован дополнительно углубляется на толщину дренажной подушки (20-30 см). Стенки ямы освобождаются от корней деревьев, чтобы по мере роста они не повредили или не сдвинули покрышки

По технике безопасности земельные работы на глубине надо проводить с напарником. Один человек занимается копкой, а второй помогает на поверхности и страхует от обрушения стенок котлована. Это требование особенно актуально при обустройстве ямы в неустойчивых грунтах.

Этап #5. Заготовка автомобильных покрышек

По поводу технологии подготовки шин под устройство выгребной ямы мнения исполнителей разделились. Первая группа считает, что никаких манипуляций с шинами делать не надо, так как полное или частичное удаление протектора негативно скажется на устойчивости сегментов и герметичности конструкции в целом.

Однако сохранение бортов покрышек ухудшает работу поглощающей ямы – полезный объем резервуара значительно сокращается, а в образованных «карманах» очень быстро скапливаются отходы. При этом качественно очистить ил с рельефных стенок практически невозможно – бак быстро переполняется нечистотами, и канализация выходит из строя.

Оптимальное решение – частичный срез обода. На колесах надо оставить боковые торцы по 5-7 см для фиксации с соседними сегментами

В одной автопокрышке надо вырезать отверстие для подведения канализационной трубы.

Этап #6. Формирование дренажной скважины

На глубине очень часто грунт тяжелый, глинистый, плохо впитывающий и пропускающий влагу. Для повышения площади всасывания сточной жидкости и улучшения эффективности работы поглощающей траншеи устанавливается одна или несколько дренажных каналов.

Ход выполнения работы:

1. Садовым буром просверлить максимально глубокую скважину – канал должен проходить сквозь плотные породы, замедляющие отток фильтрованной воды. Глубина траншеи от дна ямы – до 3-5 м.
2. Подготовить трубу, соответствующую длине и диаметру дренажного канала. Чтобы фильтрационная труба не заиливалась, ее верхний край должен быть выше основания сливной ямы на 1 м.
3. Боковые стенки трубы, начиная сверху и не доходя 50 см до дна, просверливаются. Верхушка канала закрывается мелкоячеистой полипропиленовой сеткой.

После обсадки дренажной скважины, т.е. установки в выбуренный ствол перфорированной трубы, на дно котлована насыпается слой щебня и гравия – толщина фильтрующей подушки около 20-30 см.

В качестве выводящего канала можно использовать канализационную пластиковую трубу диаметром 110 мм. Более доступная альтернатива – асбестоцементная труба

Этап #7. Укладка покрышек и герметизация стенок

На дно своеобразной шахты помещается первая покрышка, пропуская через нее дренажную трубу. Аналогичным образом опускается в яму вторая шина, и соединяются борта соседних колес удобным способом.

Сопоставив и выровняв обе покрышки, надо сделать сквозные отверстия в протекторах. Продеть через них металлическую проволоку или пластиковый хомут, и туго скрутить.

По ходу возведения башни выполняется герметизация внешних стыков – места соединений покрышек обрабатываются бетонным раствором или битумной мастикой. После схватывания смеси можно приступать к обратной засыпке котлована.

Фиксация и укрепление стенок резервуара из шин в грунте выполняется разными способами: засыпка песчано-земляной смесью, заливка бетоном или заполнение пространства оставшимися автопокрышками. Вертикально уложенные шины обездвижат конструкцию

Торец последней шины должен немного возвышаться над землей. По окончанию укладки всех шин стенки емкости изнутри покрываются водоизолирующим материалом. Наиболее доступный вариант гидробарьера – подходящий по составу герметик.

Галерея изображений

Фото из

Участки трубопровода наружной части канализации, проложенные выше уровня промерзания грунта, желательно утеплить. Несмотря на то, что по ним транспортируется в основном стоки с высокой температурой, образование ледяных пробок не исключено

На протяжении всей канализационной трассы все соединения должны быть надежно герметизированы. Никаких предпосылок к возникновению утечек не должно быть

Во избежание распространения неприятных запахов верх сливной ямы необходимо закрыть горловиной с люком. Для сооружения горловины подойдут отрезанные боковушки шин

Все участки канализационной трассы, проложенные открытым способом, необходимо тщательно утеплить

Теплоизоляция канализационного трубопровода

Герметизация точек соединения

Сооружение горловины сливной ямы

Теплоизоляция открытых участков

Этап #8. Заключительное обустройство

По периметру бортов финишной покрышки делается небольшая насыпь и утрамбовывается – получается своеобразная отмостка, препятствующая проникновению дождевой воды вовнутрь траншеи. Емкость сверху закрывается утепленным люком.

Через пластиковую крышку можно вывести вентиляционную трубу. Длина наружной части вентканала должна быть не менее 60 см для обеспечения нормальной тяги.

Вентиляционная система выгребной ямы решает несколько задач: доступ кислорода для активации аэробных бактерий и отвод газообразных продуктов переработки нечистот

Чтобы не ухудшать термо- и гидроизоляционных свойств люка, канализационную вытяжку можно сделать другим способом. В замыкающей покрышке надо вырезать отверстие и установить «Г»-образный рукав вентиляции с выходом наружу. Эти работы выполняются до засыпки котлована.

С целью не допустить засорения вентиляционного канала, затопления или падения в яму мелких животных на трубу устанавливается защитный зонтик

Выводы и полезное видео по теме

Технология изготовления выгребной траншеи из шин с основным и боковым дренажом на стенках:

Устройство самодельной сливной ямы для дачи:

«Кустарный» вариант выгребной ямы прост и доступен в сооружении. Однако при его использовании остается риск, что часть нечистот будет уходить в грунт без фильтрации, так как конструкция из покрышек не гарантирует полной герметичности. Устройство поглощающей траншеи из шин оправдано только в редких случаях.
