Канализационные трубы ПВХ и ПНД для наружной канализации: виды, характеристики, достоинства и недостатки

Проверил специалист: Николай Федоренко
Автор: Марина Стурова
Последнее обновление: 14 Марта 2019

При монтаже системы водоотведения используются канализационные трубы ПВХ для наружной канализации, а также трубы ПНД. Во многом схожие по своим техническим и технологическим характеристикам, эти изделия все же имеют ряд весомых отличий, влияющих на удобство монтажа и последующую эксплуатацию канализационной системы.

Какими свойствами обладают полимерные материалы для производства труб, как выбрать тип труб, чтобы монтаж был менее трудоемким и более быстрым, будем разбираться далее.

Общие требования к трубам для наружной канализации

Так как сооружение наружной канализации требует больших усилий, а ее срок службы напрямую зависит от устойчивости элементов сети к неблагоприятным условиям, то при производстве канализационных труб закладывается соответствующий запас прочности, предусматривается большая устойчивость к изменениям температурного режима, к давлению грунта.

Какие параметры характеризуют канализационные трубы ПВХ и ПНД, применяемые для наружной канализации:

  • Материал. Для наружной канализации используются трубы из прочных материалов, которые способны выдерживать не только агрессивную среду сточных вод, но и перепад температуры, механические нагрузки. Свойства этих материалов — важнейший критерий при выборе типа труб.
  • Толщина стенки. Учитывая давление, которое оказывается шаром грунта, а также расположенность некоторых типов грунта к пучению в зимний период, толщина стенки трубы для внешней магистрали должна быть в 1.5 раз бальше, чем для внутренней.
  • Конструкция. От этого параметра зависит прочность трубы, устойчивость к деформации, способ монтажа системы.
  • Размеры. Диаметр труб, их длина рассчитываются на этапе проектирования канализационной системы
  • Цвет. Трубы для наружного использования окрашивают в оранжевый цвет. Это способствует более легкому их обнаружению во время ремонта сливной системы или других земляных работ и помогает избежать повреждений.

Выбор труб для наружной канализационной сети — ответственная задача, ведь работы по монтажу дорогие и трудоемкие и чем дольше прослужат трубы, тем лучше.

Трубы ПВХ
Проектируя канализацию, нужно учесть множество факторов — условия на участке, особенности устройства канализационной системы, разных типов труб и свойства материалов, из которых они изготовлены

При покупке труб лучше не экономить на их качестве, изучать характеристики изделий и рабочие параметры.

Использование полимерных труб

К полимерным трубам относятся изделия, изготовленные из полимерных материалов, в том числе, из ПВХ и ПНД. Все полимерные трубы имеют схожие свойства и характеристики — такие, как например, легкость, прочность, небольшая стоимость. Эти и многие другие качества сделали полимерные трубы популярными при сооружении сетей, отводящих сточные воды.

Трубы из полимерных материалов
СНиП 2.04.03-85, в котором описываются строительные нормы при сооружении канализации и, в частности, ее наружных сетей и сооружений, прямо указывает на предпочтительность использования полимерных изделий

Особенно актуально использование полимерных труб при монтаже наружного трубопровода. Что делает полимеры настолько удобным материалом:

  • Легкость. Закладка на глубину от 1.5 м, большая протяженность и диаметр труб для прокладки системы наружной канализации означает достаточно большую трудоемкость монтажных работ. Использование полимерных элементов значительно облегчает установку, удешевляет монтаж и позволяет отказаться от использования специальной техники и инструментов.
  • Прочность. Материал выдерживает большие нагрузки — он устойчив к механическим повреждениям, имеет большую прочность на сжатие.
  • Гладкость поверхности. Важное свойство для труб, которые отводят стоки, — гладкая внутренняя поверхность, на которой не задерживаются отложения.
  • Антикоррозийные свойства. Полимерные материалы совершенно не взаимодействуют с влагой, а также с большинством химических веществ.

Кроме того, пластиковые трубы нормально переносят скачки температуры, сезонные погодные изменения. Но вот под открытым небом прокладывать ПВХ трубопроводы не стоит — на них разрушающе действуют ультрафиолетовые лучи. На улице трубы из полимерных материалов могут длительно прослужить лишь в защитном кожухе.

Трубы ПВХ для наружной канализационной сети

Канализационные трубы ПВХ производят из поливинилхлорида — доступного и популярного пластика, который широко используется для производства многих пластиковых изделий. Изделия могут быть однослойные (монолитные) и трехслойные, у которых промежуточный слой выполняется из пористого НПВХ, а два остальных из первичного НПВХ.

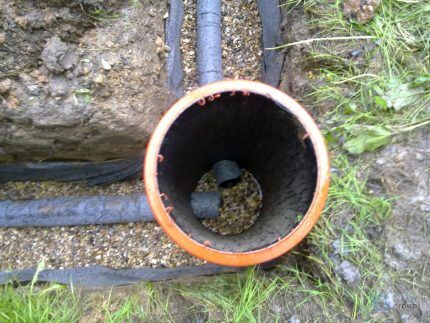

Трубы ПВХ
ПВХ трубы, предназначенные для наружной канализации, окрашены всегда в оранжевый цвет — при проведении ремонта канализационной сети или земляных работах это позволяет легче обнаружить их под землей

Применяют ПВХ-трубы преимущественно для строительства и ремонта безнапорной канализации с давлением в системе не больше 0,16 МПа, для отвода ливневых стоков. Используют их для для отведения агрессивных сточных вод, жидких и газообразных сред с химической стойкостью в диапазоне 2—12 pH, температурой от 0 до +60 °С.

При монтаже наружной канализации ПВХ трубы опускают на глубину ниже промерзания грунта или применяют теплоизоляционные материалы для защиты от промерзания. При прокладке открытого канализационного стока систему защищают от солнечного света. Длительное воздействие ультрафиолета на трубы из поливинилхлорида приводит к фотодеструкции — потере эластичности, прочности.

По классу кольцевой жесткости изделия маркируют как:

  • SN2 – 2 кН/м2 — глубина укладки таких труб под землей до 1 м;
  • SN4 – 4 кН/м2 — глубина укладки до 6 м;
  • SN8 – 8 кН/м2 — глубина укладки до 8 м.

По толщине стенок различают легкий, средний, тяжелый тип труб с показателями от 2,2 до 12.3 мм. Для наружной канализации используют ПВХ трубы с толщиной стенок от 2,7 мм, их диаметр варьируется от 110 до 630 мм. Стандартные размеры канализационных труб представляют собой отрезки длиной 0.5 м, 1 м, 2 м, 3 м, 6 м, иногда до 12 м — размеры указываются производителем без раструба.

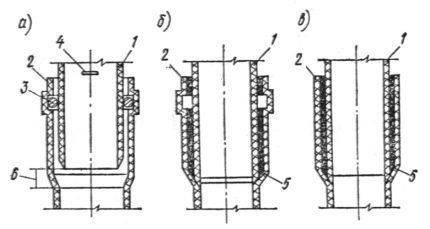

Монтаж труб ПВХ
ПВХ-трубы, для соединения отдельных элементов, имеют на одном из своих концов раструб с резиновым уплотнителем. Это обеспечивает быстрый и легкий монтаж, герметичность стыка

Самые популярные типоразмеры труб из поливинилхлорида — изделия с диаметром 110—200 мм и классом жесткости SN2. По соотношению цены и технических показателей они являются идеальным вариантом при строительстве в частном секторе.

ПНД труба для монтажа наружной канализационной сети>

Трубы ПНД изготавливают из полиэтилена низкого давления, используется метод непрерывной экструзии. Материал не взаимодействует с кислотами, щелочами, органическими кислотами и водой — чем больше его плотность, тем устойчивее он к воздействию органических растворителей.

Полиэтиленовые трубы
Полиэтиленовые трубы практически не подвергаются коррозии, а грамотно составленный проект канализации и проведенный монтаж системы гарантирует долговечную службу — до 50 лет

Гладкая внутренняя поверхность труб не препятствует свободному продвижению стоков с механическими частицами и не подвержена илистым, известковым отложениям.

Диапазон рабочих температур полиэтиленовой трубы для канализации — от -20 до 60. Используются ПНД трубы для устройства напорной и безнапорной канализации, дренажных систем, ливневок.

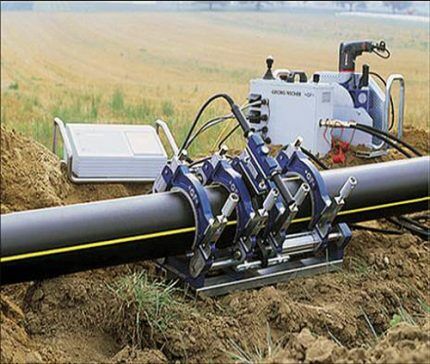

Соединение труб ПНД
При монтаже труб из ПНД для их соединения используется сварка встык или электромуфтовая. Это более трудоемкий процесс чем раструбный способ соединения, который применяется при соединении элементов канализационной системы из ПВХ

Кратковременно полимерный трубопровод может выдерживать повышение температуры до 100. Трубы монтируют под землей или защищают изоляционными материалами от воздействия солнечных лучей — материал чувствителен к УФ-излучению и распадается под его воздействием достаточно быстро.

Двухслойные профилированные трубы

При строительстве и ремонте коммунальных и промышленных объектов широко используются именно гофрированные трубы из полимеров. Первые профилированные трубы изготавливались из ПВХ, сейчас же применяют полиэтилен, как материал, который лучше противостоит воздействию агрессивных сточных вод и органических соединений.

Так как для масштабного строительства более востребованы трубы диаметром более 315 мм с классами жесткости SN16, SN8, то именно профилированные изделия являются наиболее приемлемым вариантом при оценке соотношения цены и прочности.

Профилированные трубы
Профилированные трубы имеют достаточное значение кольцевой жесткости и способны противостоять механическим воздействиям, давлению грунта, обладая при этом меньшей материалоемкостью

Выигрышные характеристики профилированных труб достигаются путем использования специального метода изготовления, при котором обе стенки трубы производятся одновременно, соединяются между собой и образуют монолитную конструкцию.

Между наружной волнистой поверхностью и внутренней гладкой образуются полости, способствующие облегчению изделия. Гофрированная наружная стенка обеспечивает достаточную кольцевую жесткость, обеспечивает сопротивляемость деформации.

Монтаж профилированных труб
Для соединения двух гофрированных труб предусмотрен раструб на одной из сторон. При переходе от гладкой трубы к профилированной используют специальный переходник или адаптер

Внутренний слой трубы имеет идеально гладкую поверхность и не способствуют образованию отложений и накоплению ила, механических частиц.

Полиэтиленовая канализационная труба рассчитана на работу при температуре не выше +40°С и краткосрочному повышению до 60 °С. Для наружных сетей, в которых температура сливаемой жидкости не поднимается выше +35°С, этого вполне достаточно.

Сравнение труб ПВХ и ПНД для наружной канализации

Подытоживая, к достоинствам труб из ПВХ можно отнести:

  • износостойкость;
  • небольшой вес;
  • широкое применение;
  • антикоррозийные свойства;
  • легкость монтажа;
  • невысокая стоимость.

Недостатки труб из поливинилхлорида:

  • не переносят минусовые температуры;
  • чувствительны к ударам при отрицательных температурах;
  • нельзя транспортировать через трубопровод вещества с температурой выше 45 °С.

Трубы ПНД отличаются следующими преимуществами:

  • прочность материала;
  • не подверженность коррозии;
  • износостойкость, долговечность;
  • легкость, универсальность применения;
  • больший диапазон рабочих температур.

К недостаткам полиэтиленовых труб относятся:

  • большая стоимость по сравнению с другими видами пластиковых труб;
  • более трудоемкий процесс монтажа элементов системы.

Основные параметры, на которые обращают внимание при покупке труб для канализации — материал изготовления, конструкция, размеры.

Выводы и полезное видео по теме

Типы труб для наружной и внутренней канализации:

Монтаж труб ПВХ при устройстве наружной канализации:

Ассортимент труб, используемых для сооружения наружной канализации, достаточно широк, но трубы для канализации из ПВХ и ПНД наиболее востребованы в силу своих качественных характеристик и стоимости. Однозначно утверждать и советовать, какой именно тип трубы выбрать при монтаже канализационной системы — из поливинилхлорида или полиэтилена — нельзя, так как при выборе нужно учитывать условия, в которых будет использоваться система, финансовые возможности владельца.
