Ливневая канализация своими руками: все о устройстве ливневки для дачи и частного дома

Николай Федоренко
Проверил специалист: Николай Федоренко
Автор: Лидия Коржева
Последнее обновление: Август 2019

Иногда для дачника долгожданный дождь в разгар сезона становится настоящим стихийным бедствием. В результате затянувшегося летнего ливня, как и во время весеннего паводка‚ на участке может образоваться настоящее озеро.

Для того чтобы избежать застоев воды нужна система сбора и отвода ее с территории. Если построена ливневая канализация своими руками, то затраты на ее сооружение будут минимальны.

В представленной к ознакомлению статье подробно изложен принцип устройства системы отвода атмосферной воды, описаны составляющие сооружения. Мы расскажем, как ее лучше построить и как обслуживать. С учетом наших советов организация ливневки не вызовет малейших затруднений.

Варианты ливневой канализации

Ливневая канализация — конструкция специфическая. В воде‚ отводимой через эту систему‚ присутствует как мелкий, так и крупный мусор. Поэтому в ливневке должна быть первичная очистка.

Система может отличаться объемом воды, который она в состоянии принять, конструктивным исполнением, длительностью эффективного функционирования.

Исходя из устройства системы, можно выделить 3 типа ливневки:

  1. Открытая. Имеет самую простую конструкцию, легкая в исполнении, обходится недорого.
  2. Закрытая. Этот вариант более сложный. Здесь придется иметь дело с подземными трубами, дождеприемниками. Систему нужно спланировать заранее, а монтаж лучше сделает специалист.
  3. Смешанная. Выбирают, когда не хватает финансов для воплощения варианта 2, а также если нужно охватить большую площадь. Представляет из себя что-то среднее между первыми двумя.

Ливневую канализацию первого типа выполняют в виде водоотводящих лотков, встроенных в покрытие. По ним вода поступает в специально отведенное место или просто сливается в огород. Система второго типа расположена ниже нулевой точки, что предполагает земляные работы в немалом объеме и соответствующие финансовые вложения.

Поверхностный водоотвод
Поверхностный водоотвод может отлично вписаться в ландшафтный дизайн дачи, и даже стать его украшением. Используют систему на небольших территориях

Оборудуют такую ливневку в основном при освоении участка, так как это более простой в исполнении промерзающий вариант. Заглубляют систему не очень глубоко — до метра максимум, но как зимой, так и в начале весны она не задействована в работе.

Чтобы канализация не промерзала‚ трубы заглубляют ниже точки промерзания. При третьем типе ливневки элементы канализации находятся частично и сверху‚ и в почве.

Закрытая ливневка
Эксперты говорят‚ что выбор такого дорогостоящего варианта‚ как закрытая ливневка‚ должен быть обоснован. Такое решение может быть оправдано высокими требованиями к оформлению территории

Проектирование ливневки всегда индивидуально. Вряд ли найдутся участки с абсолютно похожими условиями. Они всегда будут отличаться‚ если не рельефом‚ то планировкой‚ свойствами грунтов‚ количеством подсобных построек.

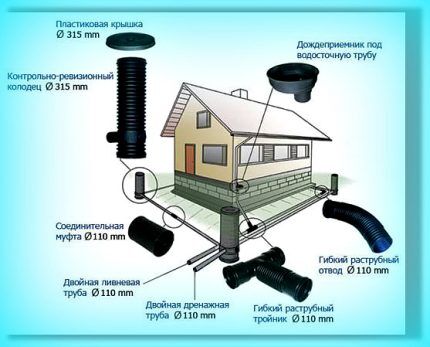

Схема ливневки
Ливневки нужны как на предприятии‚ так и в частных владениях. Отличие в их конструкции заключается в том‚ что масштабные системы совмещают со сбросом очищенных вод‚ которые используют для нужд предприятия

Основные элементы классической канализации

Ливневая канализация бывает точечной и линейной. Первый вариант подразумевает сбор воды с поверхностей, не впитывающих влагу, таких как крыша, площадки с твердым покрытием. В дальнейшее стоки следуют в приемные емкости, а после этого поступают в водоотводящую систему.

При линейном способе отведения стоков вода сливается в лотки‚ находящиеся у дорожек и площадок. Упрощенный вариант ливневой канализации состоит из следующих элементов:

  • центральной трубы, проложенной под слоем земли и отделочного покрытия и выводящей собранные воды к крайней точке схемы;
  • лотков — главной детали системы, транспортирующей лишнюю воду к пескоуловителям‚ от них во многом зависит эффективность работы водоотвода;
  • дождеприемника, расположенного под трубой или низкой точке двора для сбора жидкости;
  • фильтров и распределителей — невидимых, но крайне ответственных составляющих.

Все элементы, входящие в систему, одинаково важны. При выходе со строя любого из них эффективность всей конструкции снижается.

Виды дождеприемников для канализации

Назначение дождеприемника — сбор влаги поступающей из труб, дворового покрытия. Этот элемент первый принимает на себя весь объем воды‚ поступающей из водосточных труб. Выбирая дождеприемник, руководствуются такими данными‚ как усредненный объем осадков‚ их интенсивность‚ рельеф‚ площадь, занимаемая ливневой канализацией.

Приобрести можно дождеприемник чугунный или пластиковый. Первые предпочтительней в случае больших нагрузок, а вторые привлекают умеренной стоимостью‚ небольшим весом‚ упрощающим монтаж. Более дешевый вариант — изготовить дождеприемный колодец для ливневой канализации на своей даче собственноручно из кирпича.

Стенки ямы облицовывают кирпичом, оставив отверстие для трубы, затем оштукатуривают изнутри. А еще лучше — оставить зазор между стенкой из грунта и обложкой и залить его бетоном. Дно дождеприемника обязательно бетонируют.

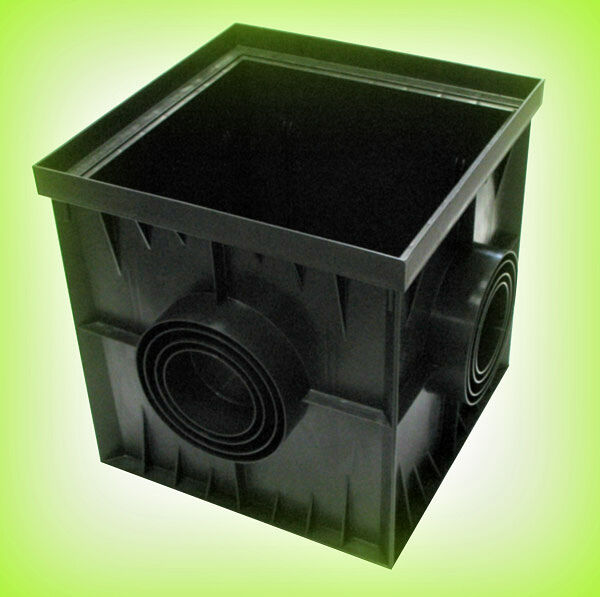

Дожднприемник
Ни одна ливневка не обойдется без дождеприемника. Он сохраняет и фундамент здания, и покрытие вокруг него. Если попытаться сэкономить на его установке‚ то вода, попадающая на фундамент‚ приведет к усадке и трещинам на стенах постройки

Делают этот важный элемент и из бетонных колец. Тогда нижнее кольцо можно приобрести с готовым дном и не придется заливать плиту. Иногда заводские дождеприемники поступают в продажу в комплекте с корзиной‚ сифоном‚ декоративной решеткой.

Применяемые чаще всего для частного строительства, дождеприемники из пластика или композитных материалов выпускают в форме куба, у которого каждая сторона равна 30 -40 см. Под врезку труб снизу и со всех сторон изделия имеются адаптеры.

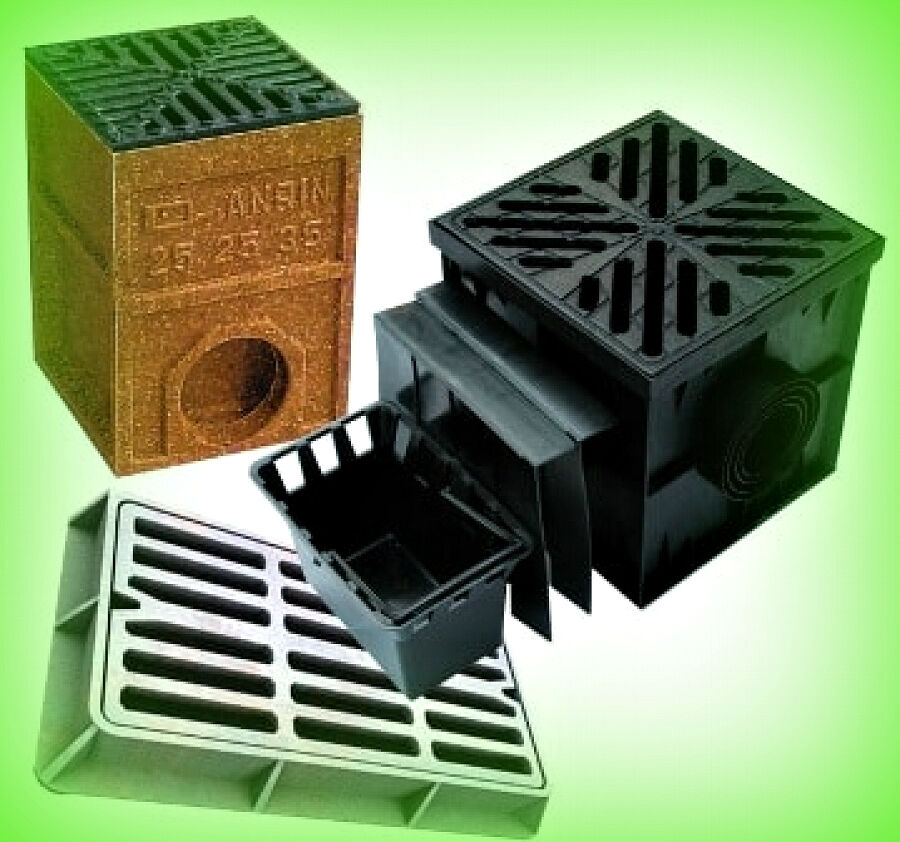

Дождеприемник в комплекте
У решеток для дождеприемников может быть разное качество и стоимость. Всегда нужно исходить из предполагаемых нагрузок на них при эксплуатации

Чтобы не засорять трубы мусором, попадающим через ячейки решетки‚ дождеприемники укомплектовывают корзинами. Как только они наполнятся‚ их вынимают и очищают, затем возвращают на место.

Конструкцией заводского дождеприемника предусмотрены перегородки, делящее его внутреннее пространство на отсеки и создающие водяной затвор. В результате этого неприятный запах от разлагающейся органики не проникает наружу.

Эффективность работы точечного дождеприемника зависит не только от его объема, но и от места установки. Он должен находиться под водостоком или в месте, где постоянно собирается влага. Если он установлен под трубой, то струи должны точно попадать в центр решетки иначе часть воды попадет на фундамент или покрытие двора в виде брызг.

Зачем нужны песколовки?

Дождевая и талая вода в любом случае содержит определенный процент нерастворимых частиц. Если не включить в схему пескоулавливатели‚ в канализации осядет грязь, и она перестанет функционировать в полном объеме. Промывка системы стоит дорого.

Песколовка — это камера‚ устанавливаемая за точечными приемниками в местах, где происходит сброс воды в подземные трубы. Она сконструирована так‚ что поток воды‚ попадая в нее‚ снижает скорость.

В результате под воздействием силы притяжения, взвешенные частицы опускаются на дно, а освобожденная от них жидкость уходит через специальное отверстие. По форме пескоулавливатель представляет собой ловушки со множеством камер‚ расположенных горизонтально или камеру в вертикальном исполнении.

Что такое дренажные каналы?

Если отмостка вокруг дома уже выполнена, а о системе водостока не позаботились‚ как выход из ситуации можно использовать дренажные желоба, которые также называют линейными дождеприемниками. Каналы из бетона или пластика укладывают за границей отмостки параллельно дорожкам и свесам крыши с некоторым уклоном.

В линейные дренажные каналы попадает вода и с кровельных водостоков, и со всего двора‚ покрытого асфальтом или плитами. Такая канализация может охватить намного больше объектов, чем точечная. При покупке готовых лотков необходимо обратить внимание на такие важные параметры‚ как класс допустимой нагрузки и предел механической прочности.

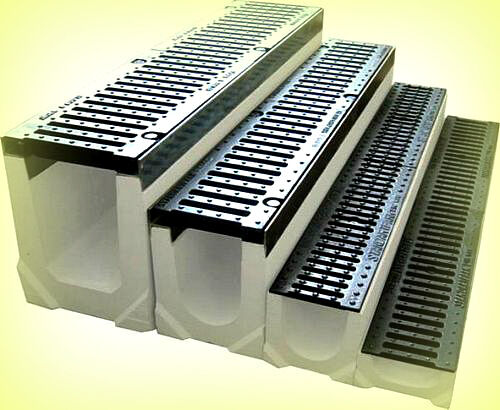

Лотки для устройства ливневой канализации
Лоток, на первый взгляд, изделие очень простое, но если неправильно сделать их расчет система не будет работать полноценно. Необходимо принимать во внимание и пропускную способность ливневки‚ и тип покрытия‚ и степень загрязнения отводимых вод

Самые слабые изделия имеют маркировку А15. Это обозначает, что их использование допустимо при максимальной нагрузке до 1‚5 т. Устанавливают их по периметру дома‚ в пешеходных и предназначенных для велосипедистов зонах. Лотки класса В125 справляются без ущерба для своей целостности с нагрузкой до 12‚5 т. Они не повредятся под весом легкового автомобиля, поэтому уместны в районе гаража.

Для частного строительства не стоит покупать массивные бетонные желоба‚ здесь вполне подойдут лотки из пластика. Они имеют класс прочности А‚ В‚ С. Материалом для их изготовления служит полиэтилен или полипропилен.

Важным параметром при подборе лотков является гидравлическое сечение‚ обозначаемое аббревиатурой DN. Оно должно соответствовать диаметру труб‚ подводимых к этим элементам. Для желобов из пластика величина DN колеблется в пределах от 70 до 300.

Длина стандартного лотка равна 1 м. Изделия снабжены замковой системой‚ с ее помощью желоба можно выстроить в 1 линию‚ присоединить их к трубам или сделать ответвления. Рациональный выбор для дачи‚ частного дома — модели от DN100 до DN200.

Как выбрать трубы?

Для ливневой канализации согласно СНиП можно использовать трубы из металла‚ асбеста или пластмассы. Чаще всего для частного дома и дачи выбор останавливают на пластмассовых трубах. Они легкие‚ декоративные‚ не коррозируют‚ их монтаж отличается простотой, но механическая прочность материала‚ по сравнению с металлом‚ небольшая.

Выбрав материал, нужно определиться и с диаметром труб.

Исходная величина — наибольший объем отводимых дождевых и талых вод. Определяют этот параметр по формуле:

Q=q20×F×Ψ

Здесь: Q – искомый объем‚ q20 – коэффициент‚ характеризующий интенсивность осадков в течение 20 сек. (л в сек. на 1 га). F — площадь подворья в га‚ если крыша скатная‚ площадь вычисляют по горизонтальной плоскости. Ψ — коэффициент поглощения.

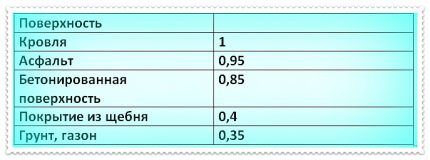

Таблица для проектирования устройства ливневой канализации
Разные поверхности имеют свой коэффициент поглощения. Для выполнения самостоятельных расчетов его значение можно взять из таблицы

Исходя из рассчитанного значения и используя таблицы Лукиных‚ находят не только диаметр но и уклон системы.

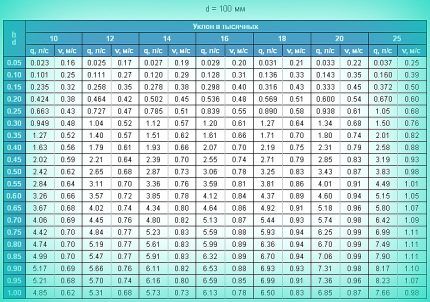

Таблица Лукиных
Наиболее часто домашнюю ливневую канализацию выполняют с использованием труб диаметром 100 мм. Оптимальный наклон стоков можно взять из этой таблицы

При правильном подборе диаметра труб ливневая канализация справится с задачей даже в моменты самых обильных осадков. Если в трубу поступают потоки из нескольких желобов‚ все их суммируют. Профессионалы-практики для труб сечением 110 мм и желобов такого же диаметра обычно используют уклон 20 мм/пог. М.

Если трубу подсоединяют к дождеприемнику‚ значение уклона несколько увеличивают во избежание застоя жидкости, а при входе в пескоуловитель уклон уменьшают. Это замедляет движение потока воды, и взвешенные частицы оседают на дно в большем количестве.

Вода в канализационной системе такого типа дренирует самотеком, что происходит благодаря сформированному уклону дренажной трубы. Здесь нет напорных насосов, поэтому на даче или на загородном подворье для устройства ливневой канализации не обязательно искать бригаду профессионалов.

Все работы хозяин сможет выполнить самостоятельно. Подробно о расчетах для организации ливневой канализации написано в статье, с содержанием которой мы рекомендуем ознакомиться.

Где нужен колодец и коллектор?

Как и в любой системе‚ состоящей из подземных труб‚ в ливневой канализации должен быть колодец.

Установка его целесообразна в следующих обстоятельствах:

  • если сходятся 2 и более потока;
  • когда необходимо радикально изменить высоту залегания, направление трубопровода или его наклон;
  • при возникновении необходимости перехода на больший диаметр трубы.

Предусматривают колодцы и на установленных промежутках прямых участков системы. Если диаметр колодца не превышает 150 мм, то следующий располагают на расстоянии от 30 до 35 м. При диаметре 200 мм — от 45 до 50 м‚ а если диаметр составляет 0‚5 м‚ интервал увеличивают до 70-75 м.

По диаметру колодец частного дома не превышает 1 м. Чем глубже колодец‚ тем большим должен быть его диаметр.

Некоторые хозяева выкладывают колодцы по старинке из кирпича или железобетонных колец. Другие отдают предпочтение более прогрессивным материалам — пластмассе и стеклопластику. По конструктивному исполнению колодцы бывают разборными и цельными.

Они имеют форму цилиндра с полностью герметичным дном и отверстием вверху. Для подсоединения труб имеются патрубки. В качестве колодцев применяют и несколько собранных  дождеприемников.

Коллектор для сооружения ливневой канализации своими руками
В коллектор перенаправляются все потоки жидкости после объединения их в одно целое. Выбор материала для этого элемента ливневой канализации индивидуален и зависит от предпочтений и возможностей хозяина

Для перенаправления собранной воды в сооружения для грунтовой доочистки или в сточную канаву в систему включают коллектор. Иногда его роль играет большой пластмассовый колодец. Его превращают в накопитель путем герметичного закрытия выходных патрубков. Чтобы использовать воду применяют погружной насос.

Под коллектор используют и трубы большого сечения — железобетонные или пластиковые с подводом к ним всех трубопроводов. На строительном рынке можно приобрести и готовую емкость для подземного использования. Есть многокамерные резервуары, где дождевые и талые воды дочищаются по такому же принципу, как и в септиках.

Как выполнить монтаж ливневки?

Ливневку монтируют по той же технологии, что и обычную канализационную систему. В любом случае устройству системы ливневой канализации предшествует расчет‚ подбор необходимых материалов. Прежде чем попасть в трубы дождевая вода собирается на крыше дома, поэтому логично, что строительство водоотвода начинается с верхней точки строения.

Для установки водосточных желобов на крыше размечают верхнюю и нижнюю точки, между которыми натягивают леску. По этой трассе будут установлены желобы с учетом уклона. Направление их укладки зависит от места нахождения труб для водостока.

Для фиксации желобов и труб устанавливают кронштейны, закрепляя их саморезами. Чтобы вода попала в водосток‚ в нижних точках нужны воронки. Собирая лотки и трубы‚ на стыки наносят герметик. Иногда на краях деталей есть заводские уплотнители‚ тогда во время их стыковки получается плотное соединение.

Вода, собранная с крыши водосточными желобами, по вертикальным водосточным трубам поступает в ливневую канализацию. Цикл работ по устройству линейной ливневки, независимо от ее технической сложности, включает ряд традиционных этапов, это:

Точечный отвод дождевой и талой воды

Первый шаг — разметка трубопровода‚ состоящего из каналов‚ приемников‚ колодцев. В точках расположения всех элементов вбивают колышки. Чтобы видеть полную картину между колышками прокладывают шнур. Второй этап — копка траншеи и небольших углублений под дождеприемники. На дне устраивают песчаную подушку.

Если существует угроза прорастания корней в местах прокладки трубопровода‚ дно устилают геотекстилем. Процесс монтажа начинает установка колодцев‚ коллекторов.

Далее более мелкие элементы — дождеприемники‚ пескоуловители‚ лотки. Все это объединяют трубами расчетного диаметра под выбранным из таблицы или рекомендуемым СНиП уклоном. При укладке трубопровода недопустимы провисания.

Собранную конструкцию испытывают. На каждый участок проливают воду чтобы проверить герметичность стыков. Количество залитой воды и вышедшей должно быть примерно одинаковым. Может обнаружиться такой дефект‚ как провисание‚ на что укажет значительная разница в объемах воды на входе и выходе.

Если испытания не выявят проблем‚ систему засыпают песчано-цементным слоем и грунтом. Иногда некоторые детали ливневой канализации объединяют с дренажной системой. При этом трубы первой должны находиться поверх второго трубопровода, но подходить они могут к одному коллектору.

Совмещение ливневой канализации с обычной бытовой допускать нельзя. Это может привести к перегрузке второй со всеми негативными последствиями.

Разберем на примере сооружение ливневой канализации с точечными водоприемными устройствами. Сооружали ее из обычных канализационных труб. Причиной были застои воды на поверхности, формирующиеся из-за практического отсутствия инфильтрации в землю, связанного с глинистой структурой грунтов.

Будем считать, что магистрали мы уложили как следует с уклоном, подключили к ним отводы, соблюдая герметичность соединений. Герметичность в этом случае нужна не для защиты вмещающего грунта от дождевой воды, а для предотвращения попадания песка в систему.

Продолжим работы, теперь предстоит подключить ливневку к трубе, выводящей в поглощающий колодец:

Профилактика неисправностей ливневой канализации

Смонтировав самостоятельно ливневую канализацию частного дома или дачи‚ не следует забывать о том, что она нуждается в постоянном уходе. Профилактические мероприятия включают очистку лотков и точечных дождеприемников от осевшего в них мусора.

Если пренебречь этой процедурой система обязательно даст сбой. Идеальный вариант — использование системы круглый год.

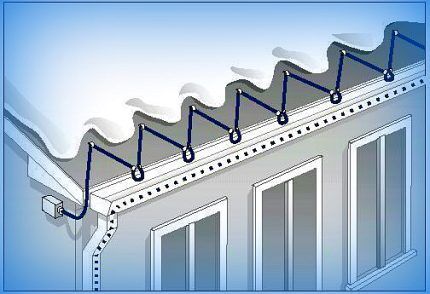

Саморегулирующийся кабель
Саморегулирующийся кабель способен обогреть большую площадь. Основой его конструкции является полупроводниковая матрица‚ находящаяся между двумя медными жилами. Такой кабель предотвратит промерзание любых труб в период понижения температуры

В холодное время года случаются оттепели‚ во время которых в каналы и трубы попадает вода из водосточной системы. Далее она перемещается в ливневую канализацию,

где замерзнув, превращается в лед.

Чтобы предупредить формирование ледяных пробок в ливневке, саморегулирующийся греющий кабель заводят в дождеприемники, расположенные под водосточными стояками. Так в прогреваемой системе не будут создаваться ледяные заторы, а в случае их образования можно будет быстро избавиться от них.

Выводы и полезное видео по теме

О предназначении‚ устройстве и последствиях к которым приводит неисправность ливневки‚ узнаете из видео:

Процесс монтажа ливневой канализации не будет казаться таким сложным после просмотра этого материала:

Несмотря на то что ливневая канализация является сложной инженерной системой‚ ее создание под силу даже человеку, не обремененному глубокими познаниями в строительном деле. Стоит в точности следовать всем советам и ливневая канализация вокруг частного дома будет работать безотказно.
