Канализационные насосы: виды, как правильно выбрать + особенности эксплуатации

Самотечную канализацию в частном доме обустроить не всегда возможно. Тогда для удаления фекальных стоков из коттеджа приходится ставить канализационные насосы, создавая принудительную систему откачки.

Рынок насосного оборудования предлагает широкий ассортимент агрегатов. Но, согласитесь, многообразие моделей способно ввести в замешательство и затруднить выбор.

Мы поможем вам в решении вопроса. В статье обозначены основные типы канализационных насосов, описаны их сильные и слабые стороны. Чтобы не ошибиться с покупкой, мы предлагаем придерживаться особого алгоритма по оценке характеристик и решающих факторов выбора.

Гидронасос в принудительной канализационной системе

Чтобы грамотно подобрать насос, необходимо разобраться во всех его модификациях и учесть множество факторов.

Чаще всего канализация проектируется так, чтобы стоки в ней двигались самотеком. Но не всегда локальный септик или ввод в централизованную сточную систему находится ниже канализационного трубопровода и всех сантехнических устройств в доме.

Вверх сточная вода сама по себе подниматься не может, приходится “принуждать” ее насосом.

Откачивающее оборудование ставится, когда из-за рельефа или иных особенностей придомового участка наружные канализационные трубы не получается уложить под нужным уклоном.

Также возможен вариант с достройкой или перепланировкой здания. Изменяется конфигурация внутренних трубопроводов и объем стоков, самостоятельно вторые уже не могут удаляться из жилого строения.

Самый ходовой вариант устройства канализации с принудительной откачкой стоков предусматривает устройство в подвале коттеджа промежуточного накопителя. По мере его заполнения до краев включается насос, откачивая жидкость на улицу для дальнейшей очистки или вывоза.

Но можно установить и компактный насосный блок, включающийся только при сливе стоков. Однако при его поломке дом фактически останется без канализации.

Задача насоса принудительной канализации – откачать бытовые стоки и стимулировать их передвижение до уличного коллектора, который находится выше накопительного или очистного сооружения (+)

По сравнению с самотечной системой применение напорных насосов дает ряд преимуществ:

1. Простота обслуживания. Снижается периодичность чистки трубопроводов, так как интенсивное движение стоков способствует их самоочищению.
2. Вариативность месторасположения оборудования. Санитарную и бытовую технику с подключением к канализации уже можно ставить в любом месте без учета необходимости в формировании уклона в сторону выпуска канализации, а затем накопителя или септика.

Согласно техническим регламентам (СНиП за номером 2.04.03-85) наименьший диаметр труб наружной магистрали напорной канализационной сети принимается 150 мм, если устраивается общесплавной отвод стоков.

Это сети, транспортирующие ливневые стоки совместно с бытовыми черными и серыми. Бытовые самотечные системы устраиваются из труб аналогичного размера.

Если фекальные стоки отводятся отдельно, диаметр трубопровода принимается заполненным на 0,7 его максимальной высоты. Это расстояние необходимо для вентиляции и возможности отвода неприятных и взрывоопасных газообразований.

Размер канализационного трубопровода необходимо учитывать при выборе насоса, чтобы точно подобрать агрегат по предстоящей нагрузке.

Принудительная система энергозависима и стоит больших денег, нежели самотечная. Если семья небольшая, то накопитель заполняется не сразу, канализационный насос достаточно будет включать время от времени.

Однако при больших объемах сточных вод насосное оборудование должно работать практически постоянно. В этом случае при отключении электричества могут возникнуть серьезные проблемы.

Большую часть затрат на насос для канализации удается отбить за счет использования более дешевых и тонких труб, а также снижения стоимости их монтажа. Но после установки, это оборудование нуждается в постоянном обслуживании, что требует определенных денег.

Если в схему добавить еще источник бесперебойного питания на случай аварии на электросетях, то выгода получается нулевой.

Для устройства принудительной канализационной системы небольшого частного дома или дачи, отводящей смесь черных и серых стоков, подойдет фекальный насос. Он справится с перекачкой вод совмещенной канализации

Если есть возможность обойтись самотечным вариантом канализации, то стоит делать именно его. Напорную систему с канализационным насосом для вязких и загрязненных жидкостей выбирать следует только в крайнем случае. И особое внимание при этом необходимо уделить грамотному выбору насосного оборудования.

Виды насосов для напорной канализации

Самое важное в выборе насосного оборудования для откачки канализационных стоков – это четко отделять его от дренажных агрегатов и водоподъемной для питьевых колодцев техники.

Последние два варианта предназначены исключительно для перекачки чистой либо с мелкофракционными взвесями воды. При попадании внутрь более твердых фекалий или мусора они попросту сломаются.

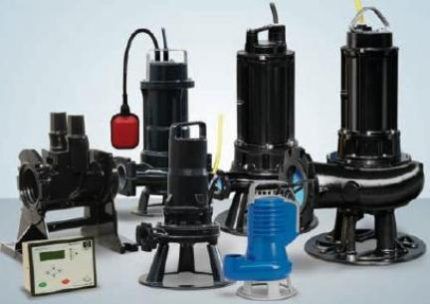

Модельный ряд фекальных насосов достаточно обширен, но все многообразие этого оборудования можно разделить на три класса: погружные, полупогружные и наружные

Специальный канализационный насос предназначен именно для перекачки нечистот со всем бытовыми отходами, которые попадают в слив из раковин, унитазов, посудомоечных и стиральных машин.

При этом самый оптимальный вариант — выбрать оборудование с измельчителем. Такой агрегат размалывает весь мусор, прежде чем он попадет внутрь перекачивающего стоки насоса.

В целом фекальные насосы используются для:

• перекачки нечистот в канализационных сетях с принудительным током;
• откачки ила из выгребов, септиков и ям уличных туалетов;
• выкачивания воды из подвалов и погребов;
• очистки труб и колодцев канализации от илистого осадка.

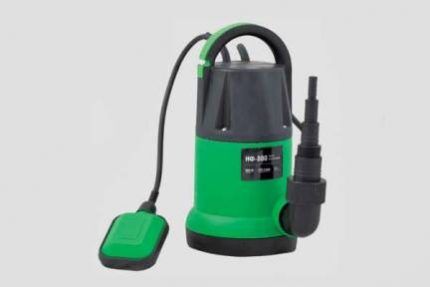

Стандартным дренажным насосом выполнить эти работы не получится. Его рабочие колеса быстро забьются, а далее произойдет перегрев электродвигателя из-за резко увеличившихся нагрузок.

Тип #1: Погружные устройства

Эта разновидность насосов всем корпусом погружается непосредственно в канализационные стоки. Все элементы их конструкции делаются из нержавейки либо чугуна, чтобы в контакте с активной и агрессивной средой не выйти моментально из строя.

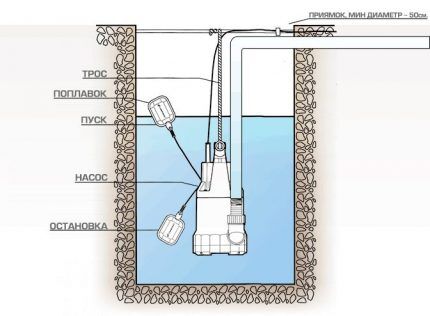

Погружной канализационный насос устанавливается на дно резервуара либо подвешивается прямо над ним на веревке

Обычно это насосное оборудование работает автоматически. При заполнении резервуара стокам вместе с ними поднимается поплавок, который при определенном уровне жидкости включает установку на откачку. Как только емкость опустошается, насос поплавковым переключателем выключается. Работа “всухую” при этом практически исключена.

Погружные модели выбирают из-за их высокой производительности и оснащенности измельчителем. Режущий механизм последнего перемалывает любые крупные отходы до размеров, не представляющих угрозу насосному оборудованию.

Практически все канализационные погружные насосы идут со встроенным измельчителем, вращающиеся ножи которого легко справляются с бумагой, волокнистыми предметами и твердыми включениями.

Тип #2: Поверхностные модели

Поверхностные насосы для откачки канализации устанавливаются рядом с коллектором, собирающим и перенаправляющим стоки, или в наиболее удобном для его размещения смотровом колодце.

Это так называемый сухой вариант монтажа. Нередко их также именуют насосными установками принудительной канализационной системы из-за наличия нескольких собираемых вместе отдельных частей.

Загрязненные стоки в этом случае всасываются через присоединенный к насосному агрегату шланг, который спускается на дно накопительной емкости. При выборе этой модели надо отдельное внимание уделить параметрам глубине всасывания, указанным производителем.

Обычно это до 8–10 м, с больших глубин он попросту не сможет поднять стоки из накопительного резервуара. При этом следует учесть не только высоту емкости, но и расстояние от нее до насоса.

Поверхностное насосное оборудование проще обслуживать, его без проблем можно быстро демонтировать и промыть в подсобном помещении

Маломощный поверхностный насос для работы в принудительной канализации представляет собой компактный агрегат, который просто устанавливается рядом с накопителем стоков. Монтаж более мощных моделей производится на специально подготовленное место с надежным закреплением устройства к полу.

Крайне важно при установке наружного насоса обеспокоиться его защитой от влаги. В отличие от погружного аналога он принципиально не предназначен для работы во влажной среде. Его корпус имеет минимальную защищенность от воды, при попадании которой внутрь может произойти замыкание.

Поверхностный насос недорог и прост в эксплуатации, но достаточно шумен. Для установки в подвале или отапливаемом подсобном помещении лучше брать его.

Однако если включать оборудование необходимо будет только время от времени для откачки септика, то лучше предпочесть погружной вариант.

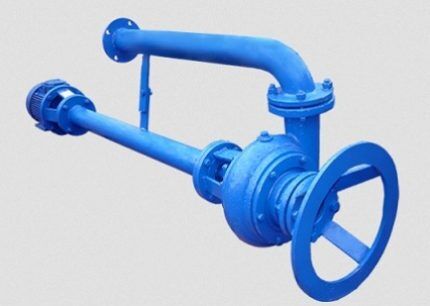

Тип #3: Полупогружные установки

Эти модели являются неким промежуточным вариантом между погружным и наружным видом насосного оборудования. У них электродвигатель устанавливается рядом с емкость над водой, а рабочая камера погружается в канализационные стоки. Меж собой эти две части единой установки связываются крутящимся валом.

Монтаж полупогружного насоса можно произвести на:

• плавающую на поверхности стоков подушку;
• площадку рядом с емкостью;
• стенку резервуара.

Изначально стандартное полупогружное оборудование идет без измельчителя. Его можно будет установить только в виде дополнительной насадки, что усложняет обслуживание этой насосной техники и приводит к ее удорожанию.

Из-за конструктивных особенностей полупогружные насосы редко используются в бытовых условиях, это больше вариант для промышленного применения и крупных насосных станций

Тип #4: Небольшие агрегаты для стоков из сантехники

Под канализационным насосом для унитаза или умывальника подразумевается малогабаритное оборудование, устанавливаемое рядом с сантехникой. Стоки из последней сначала попадают в небольшой бачок, а из него уже откачиваются в общую систему канализации.

Бытовой канализационный насос – это прямой аналог помпы в стиральной машинке, только устанавливается он для унитазов, ванн и раковин (+)

Подобное оборудование достаточно дорого, но оно позволяет монтировать сантехнику в любом удобном месте. Насос при наполнении сантехнического бачка откачает канализационные стоки в стояк, даже если отвод до него идет под наклоном вверх.

Как правило, насосы для унитазов с измельчителем практически не требуют обслуживания. Конструктивно в них заложено самоочищение накопительного бачка. А чтобы исключить появление неприятных амбре, внутри предусмотрен угольный фильтр.

Особых навыков для подключения этого насоса не потребуется, надо лишь не забывать время от времени мыть накопитель.

Вот примерные цены на такие агрегаты:

Какой лучше — погружной или поверхностный?

При одинаковом напоре на выходе погружной канализационный насос потребляет меньшую мощность, нежели его наружный самовсасывающий аналог. Первому попросту не приходится тратить энергию на всасывание стоков по отводу со дна емкости до рабочей камеры. Вся мощность электродвигателя тратится на создание давления в напорной магистрали.

Насос, полностью погруженный в стоки, издает шума на порядок меньше, чем установленный на поверхности. Вода поглощает большую часть звуков, издаваемых электродвигателем и вращающимися рабочими элементами помпы.

Поверхностное оборудование более шумное, нежели погруженное в канализационный резервуар, которое охлаждается за счет жидкости вокруг

По удобству эксплуатации пальму первенства можно отдать поверхностной модели, но только если она компактна и переносима. Плюс, правильность ее эксплуатации можно контролировать просто по издаваемому шуму. При некорректной работе электродвигателя появляются посторонние звуки, сразу указывающие на проблемы.

При прочих равных параметрах и дополнительном оборудовании поверхностная насосная станция практически всегда обойдется дешевле погружного канализационного насоса. Конечно, многое зависит от производителя и конкуренции в конкретном регионе.

Однако погружаемая в нечистоты техника по определению технологичней и сложнее, что и обуславливает ее более высокую цену.

Как грамотно выбрать насосное оборудование?

Выбирая насос для откачки канализации, необходимо обращать внимание на множество указанных в его паспорте технических характеристик.

Например, параметры производительности помогут оценить время, за которое может быть опустошен резервуар со стоками. Чем этот показатель выше, тем больше агрегат сможет перекачать жидкости, но и тем больше он потребляет энергии для этого. Есть и немало иных нюансов.

Первый фактор – максимальный напор и высота подъема

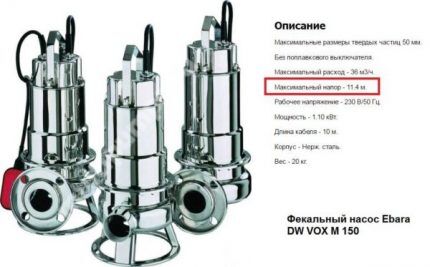

Показатель напора определяет высоту, на которую канализационный насос сможет поднять стоки по напорной магистрали. Но здесь важно понимать, что помимо вертикального есть еще и горизонтальный участок отводной трубы.

Упрощенно, чтобы рассчитать этот параметр, расстояние по горизонтали делят на десять и приплюсовывают к метражу по вертикали от насоса до края емкости.

Рассчитанная цифра необходимой высоты подъема должна быть меньше указанной в паспорте канализационного насоса максимального напора на 20–25% (+)

Однако такой расчет очень упрощен, если все делать по правилам, то нужно учесть:

• состав и температуру жидкости, а также размер примесей в ней;
• уровень шероховатости всех труб (материал их изготовления);
• потери давления при прохождении запорной арматуры;
• диаметр трубопроводов;
• атмосферное давление;
• скорость движения стоков и многое другое.

Все это должно быть учтено в проекте канализационной системы, грамотно сделать который в состоянии только высококомпетентный инженер. Если соответствующих познаний нет, то без консультаций здесь не обойтись.

Либо придется насос для откачивания канализационных стоков брать с большим запасом по мощности и напору, иначе долго он и исправно не проработает.

Второй фактор – рабочая температура

Все насосное оборудование для бытовых канализаций делится на две категории:

• для холодных стоков – с рабочей температурой до 45⁰С.
• для горячих стоков – с рабочей температурой до 90⁰С

Если в канализационную систему сливается только холодная вода, то лучше взять первый вариант, который более дешев. В большинстве случаев именно такие насосы устанавливаются в коттеджах. Фактически, кипяток в канализацию частного дома может попасть только при аварийных сбросах из системы отопления.

Третий фактор – наличие автоматики

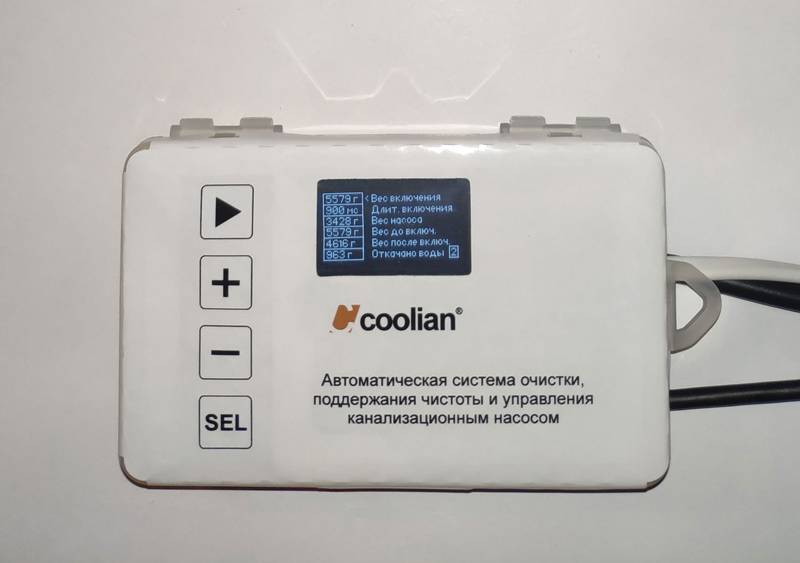

Управлять работой канализационного насоса вручную, постоянно включая и выключая его проблематично. Необходимо будет неотлучно находиться рядом с оборудованием.

Гораздо лучше если в комплекте насосной техники имеется:

1. Поплавок – определяющий уровень стоков в накопительной емкости, чтобы запускать и отключать оборудование.
2. Термореле – срабатывающее при критическом повышении температуры электрического двигателя, чтобы отключить его до перегрева.

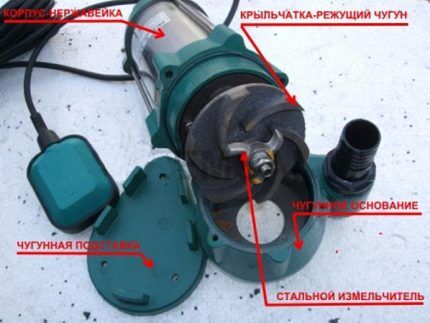

Чтобы уменьшить вероятность засорения канализационного насоса с встроенным измельчителем, некоторые производители предусматривают самоочищение его режущего механизма.

Это позволяет увеличить периоды работы агрегата без перебоев и остановок для обслуживания. Самопроизвольно выполняющаяся очистка гарантирует снижение вероятности перегрева электропривода.

От строения крыльчатки измельчителя напрямую зависит степень размола попадающихся в стоках отходов – у ножей она выше, нежели у режущей кромки (+)

Четвертый фактор – электроснабжение и материал корпуса

Запитать различные модели канализационных насосов можно от однофазной и трехфазной электросети.

Первый вариант дешевле и предпочтительней в условиях отечественной действительности, так при проблемах с напряжением его можно будет подключить через стабилизатор либо просто подсоединить к переносному генератору.

Для трехфазного насосного оборудования придется приобретать дополнительные пульты управления, чтобы оградить его от перекоса фаз в электрической сети. А это дополнительные деньги и сложности в подключении.

Самыми надежными для откачки стоков канализации являются насосы, у которых и корпус и рабочая часть выполнены из металла

Часто корпус насосной установки делают из чугуна либо нержавеющей стали. Пластиковые аналоги дешевле, но в условиях агрессивной среды прослужат они без ремонта меньше.

Компромиссом между стоимостью и надежностью можно считать оборудование с пластиковым корпусом, но металлическими рабочими элементами.

Выбор насоса зависит и от предполагаемых нагрузок. При обустройстве канализации на даче с сезонным проживанием подойдут поверхностные или погружные агрегаты небольшой мощности.

Для организации отвода стоков частного дома лучше задействовать канализационную насосную станцию.

Выводы и полезное видео по теме

Как правильно выбрать дренажно-фекальный насос:

Обзор погружного фекального насоса с измельчителем:

Компактное насосное оборудование для врезки в канализационный трубопровод в доме:

Выбор насосов для окачивания сточных вод из системы канализации огромен. Без грамотных рекомендаций сориентироваться в этом вопросе сложно.

Прежде чем идти в магазин, необходимо определиться с производительностью, высотой подъема стоков и рабочей температурой оборудования. Если технику брать с запасом по всем показателям, то можно сильно переплатить, а при промахах в расчетах она быстро выйдет из строя.
