Как сооружается сливная яма из кирпича: варианты и способы обустройства

Николай Федоренко
Проверил специалист: Николай Федоренко
Автор: Елена Пыхтеева
Последнее обновление: Август 2019

Планируете соорудить систему отвода стоков на загородном участке, обустроив яму? Согласитесь, что дача или домик постоянного проживания со всеми удобствами станет намного комфортнее. Но вы не знаете, как сооружается сливная яма из кирпича и какие расходные материалы для этого потребуются?

Мы поможем вам справиться с поставленной задачей — в статье рассмотрены популярные разновидности выгреба из кирпича. А также пошаговый процесс сооружения такой канализации, начиная с выбора места для ямы и расчета ее габаритов.

Материал снабжен наглядными фотографиями. Также подобраны видеоролики с полезными советами по самостоятельному сооружению кирпичной емкости для стоков. Рассмотрены преимущества и особенности ее эксплуатации и периодического обслуживания.

Принцип работы сливной ямы

Сливная или выгребная яма — один из древнейших вариантов канализационных пунктов приема и первичной переработки стоков на земле. Ее можно соорудить даже не имея никакого опыта строительных работ.

Более того, нередко такое устройство создается на участке в самом начале строительных работ, чтобы обеспечить строителям минимальный набор удобств.

Строительство сливной ямы
Сооружением сливной ямы можно заняться самостоятельно или пригласить бригаду рабочих — предстоит большой объем земляных работ

Технически сливная яма представляет собой простейший септик или накопитель отходов жизнедеятельности человека. К этой емкости, расположенной под землей, подводят канализационную трубу, ведущую из дома.

К ней же подводят и трубы отдельно стоящего туалета, бани и других помещений, имеющихся на участке.

Одна общая выгребная яма на участке — не единственный вариант организации такой системы. При желании можно делать отдельную небольшую емкость для каждого помещения.

Такое решение может оказаться удобным, например, если баня находится на значительном расстоянии от остальных построек.

Отходы постепенно накапливаются и частично утилизируются в зависимости от типа сооружения. По мере заполнения ямы стоками нужно производить ее очистку, чтобы предотвратить переполнение сооружения.

Современные средства позволяют производить утилизацию отходов с достаточно высокой степенью эффективности. Рекомендуем ознакомиться с лучшими методами по очистке выгребных ям.

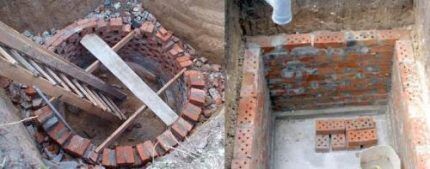

Разновидности выгребных сооружений

Из кирпича можно соорудить выгребную яму любого типа:

  • герметичную;
  • с проницаемыми стенками;
  • без дна;
  • разделенную на несколько секций.

Каждое сооружение имеет определенные характеристики. Например, герметичная яма используется на участках с высоким уровнем грунтовых вод. Такая конструкция предотвращает вероятность загрязнения окружающей среды стоками.

Проницаемые сливные ямы, предназначенные для переработки и утилизации серых стоков, устраиваются с метровым песчано-гравийным фильтром в районе дна.

При недостаточной пропускной способности нижележащих пород их оснащают небольшими отверстиями в стенах, через которые утилизируется жидкая часть отходов.

Раздельная сливная яма
Если емкость сливной ямы разделить кирпичными перегородками и вставить в них трубки-переливы, то получится практически самодельный септик

В так называемых ямах без дна нижнюю часть не бетонируют. Стены таких сооружений возводят на бетонном основании с просветом, в который прямо на грунт укладывают песчано-гравийный фильтр.

Жидкие стоки будут медленно просачиваться через этот природный фильтр, а затем попадать в нижележащие грунтовые пласты, где их проходит их окончательная очистка. Использование кирпича позволяет создать как герметичную сливную яму, так и ее проницаемый вариант. Чаще всего такие сооружения делают с прямоугольным основанием, это самая простая схема.

Разделенная на несколько секций. Большую яму можно разделить перегородками на две или три секции, которые соединяют переливами.

Такое устройство, подобное канализационному септику, позволяет многократно отделять основную массу твердых и жидких отходов и повысить степень их переработки с помощью бактерий.

Особенности кирпичного сооружения

Использование кирпича для возведения стенок выгребной ямы имеет ряд преимуществ. Этот материал прекрасно удерживает нечистоты и отличается долговечностью. С помощью кирпичной кладки можно создать сооружение любого размера и конфигурации.

При использовании бетонных колец приходится подстраиваться под их типовые размеры. Заливка монолитного бетона — это не менее трудоемкий процесс, чем кладка кирпича.

Для выгреба не обязательно использовать высококлассный материал, подойдут и кирпичи, которые ранее уже использовались ранее.

Сливная яма произвольной конфигурации
Кирпич подходит для создания сливных ям и других сооружений произвольной конфигурации. Кроме того, такие устройства можно ставить на участке с высоким уровнем грунтовых вод

Кладочные работы требуют определенных навыков, это настоящее строительное искусство. Осваивать такие операции лучше всего именно на возведении канализационных сооружений, поскольку все огрехи в дальнейшем будут скрыты под землей.

И все же не стоит делать кладку совсем уж небрежно. Неровная кирпичная стена со временем может рухнуть.

Накопитель из кирпича имеет одно полезное свойство — он устойчив практически при любом уровне грунтовых вод, хорошо сопротивляется вспучиванию грунта при промерзании в зимний период.

Такую сливную яму можно устроить и на легких песчаных грунтах, и на тяжелых глинистых.

Полезные рекомендации по сооружению кирпичной ямы приведены в следующей фотоподборке.

Пример сооружения ямы для душа и туалета

В качестве наглядного примера рассмотрим пример сооружения ямы из кирпича для приема стоков из дачного душа и туалета. Это решение оправдано незначительными габаритами и отсутствием возможности расположить объекты раздельно.

Непосредственно яма будет располагаться под туалетом, а из душевой в нее будет выведен трап.

Основная работа проведена. Теперь надо залить бетон в опалубку и поставить жизненно важные санитарно-гигиенические объекты:

Каркас душевой лучше обшить водонепроницаемым материалом, например сотовым или монолитным поликарбонатом, оргстеклом. Для обшивки туалета подойдут любые стружечные или волокнистые плиты, доска и подобные материалы.

Тонкости строительства ямы из кирпича

Перед тем как приступить к выполнению работ, нужно определиться с размерами будущего выгреба, а также найти для сооружения подходящее место.

Этап #1 — проведение предварительных расчетов

Самый простой вариант расчета — по усредненному нормативу. Количество постоянно проживающих в доме человек умножают на норму в 0,5 куб. метров.

После этого нужно рассчитать параметры выгребной ямы в зависимости от ее конфигурации. Емкость делают обычно в виде куба или цилиндра. Первый вариант предпочтительнее, поскольку выложить кирпичом емкость с прямыми стенками проще.

Глубина ямы должна быть не более трех метров, но практика показывает, что обслуживать канализацию глубиной менее двух метров или меньше. Объем ямы теперь нужно поделить на выбранную высоту. Полученная цифра будет составлять площадь основания.

Выбор места под сооружение ямы
К выбору места следует отнестись крайне внимательно — минимально допустимые нормы по удаленности ямы от жилых помещений зависят от ее объема

Остается подобрать длину и ширину для емкости с прямоугольным основанием. Если принято решение выкопать цилиндрическую яму, придется воспользоваться формулой площади окружности:

S=πr2

Где:

  • S — площадь сооружения;
  • π — число «пи», равное 3,14;
  • r — радиус сооружения.

Полученную площадь следует разделить на 3,14, т.е. на число «пи». Из результата, который представляет собой квадрат радиуса окружности, нужно извлечь корень, получив собственно радиус основания этого цилиндра.

Перед выполнением разметка все параметры необходимо увеличить на размер кирпичной кладки и бетонного основания. Эту роль обычно выполняет бетонная плита толщиной 30-40 см.

Примерно такие же размеры должна иметь бетонная стяжка. Толщина кирпичной кладки для канализационных сооружений должна составлять 25 см на наружном контуре, а для внутренних стен достаточно 12-13 см.

Выбирая параметры емкости, следует помнить, что ее заполнение более чем на две трети нежелательно, поэтому глубину котлована под выгребную яму следует увеличить до необходимого размера. Подбирая место для сооружения, следует учитывать ряд санитарных норм.

Например, расстояние от накопителя нечистот до жилого дома должно составлять не менее пяти метров, до ограждения — не менее двух метров, до источника питьевой воды — не менее 25 метров и т.п.

Кроме того, на участках с неоднородным рельефом канализационные устройства следует располагать ниже, чем источник воды. Наконец, следует обеспечить возможность подъезда для ассенизаторской спецтехники.

Машина не обязательно должна находиться в непосредственной близости от выгребной ямы, но расстояние между ними не должно превышать предела в четыре метра.

Этап #2 — выполнение земляных работ

После того как разметка выполнена, можно приступать к рытью котлована. Проще всего заказать услуги экскаватора, но если нужна небольшая емкость и есть желание сэкономить, то можно справиться и вручную.

Технология работ очень простая: землю копают штыковой лопатой, а по мере углубления котлована — выбирают с помощью ведра на веревке. Пригодится лестница, чтобы выбираться из ямы, а также обычный строительный уровень, чтобы контролировать качество работ.

Копка котлована под сливную яму
Если есть желание или необходимость, котлован для сливной ямы можно сделать вручную с помощью лопаты и ведра на веревке

Стены ямы обычно делают вертикальными, а вот дну придают небольшой уклон, чтобы содержимое емкости скапливалось в углу, над которым будет расположен люк для обслуживания.

В дальнейшем этот момент облегчит откачку отходов из емкости. На легких грунтах стенки могут нуждаться в защите от осыпания, например, с помощью временных деревянных конструкций.

Этап #3 — монтаж бетонного основания

Если дно ямы предполагается сделать герметичным, то вниз нужно положить либо бетонную плиту, либо выполнить работы по бетонированию. В первом случае все просто: выбирают железобетонную конструкцию подходящих размеров и устанавливают ее внизу.

Если же принято решение бетонировать дно, то сначала вниз укладывают песчаную подушку толщиной около 15 см. Песок нужно разровнять и утрамбовать, соблюдая сделанный ранее уклон.

Затем на дно кладут армирующую сетку и заливают цементно-песчаную стяжку. После этого нужно подождать пока бетонное основание застынет.

Бетонное основание ямы
При заливке основания бетонной смесью важно дождаться полного высыхания стяжки, а затем можно продолжать дальнейшее сооружение выгреба

Для его полного высыхания нужно примерно четыре недели, но при сооружении выгребной ямы работы обычно продолжают уже через семь дней после выполнения заливки основания.

Если предполагается сооружение выгребной ямы без дна, следует залить бетонной стяжкой только пространство, над которым будут возведены стены.

По центру оставляют открытый грунт, на который впоследствии укладывают песчано-гравийный фильтр. Для правильного выполнения заливки бетонного основания в этом случае понадобится соорудить деревянную опалубку.

Этап #4 — выполнение кирпичной кладки

Для выгребной ямы рекомендуется использовать прочный красный керамический кирпич, но и белый силикатный тоже считается вполне подходящим.

Для приготовления кладочного раствора понадобятся следующие ингредиенты:

  • цемент марки М400 — 1 часть;
  • строительный песок — 3 части;
  • вода — 0,8 части;
  • гашеная известь или глина — 0,5 части.

Песок и цемент нужно просеять, чтобы не было твердых включений, это позволит сделать раствор однородным и довести его до консистенции жидкой сметаны.

Сначала на основании делают глиняный замок, на него кладут первый ряд кирпича. Кладку сразу же выравнивают с помощью уровня. Толщина глиняного замка будет неоднородной, поскольку дно выполнено с уклоном.

Проницаемая сливная яма
При обустройстве сливной ямы с проницаемыми стенками кирпичи кладут с просветом в местах, где должны быть вертикальные швы

Сначала по углам выставляют кирпичи-маяки, их положение тщательно выравнивают. Далее кладку выполняют по веревочным маякам, которые натягивают для каждого ряда.

Опытные мастера могут выполнять кладку сразу трех рядов или используют специальную рейку-порядовку. Новичкам рекомендуется сначала проверять уровнем буквально каждый уложенный кирпич.

Отвесом контролируют качество кладки по вертикали, чтобы стена была ровной.

Кладка кирпича
Укладку каждого ряда кирпичей следует тщательно проверять с помощью уровня. Специальная нить, натянутая вдоль ряда, облегчит кладочные работы

В зависимости от толщины стены выбирают схему кладки кирпича. Если нужно сделать стену толщиной 25 см, то выполняют кладку “в один кирпич”, а если 12 см — “в полкирпича”. Длина кирпича соответствует ширине стены.

Конечно, проницаемую выгребную яму делают не так. Обычно ее кладут “в полкирпича”, при этом между отдельными кирпичами делают просветы, чтобы через эти отверстия могли выходить жидкие стоки.

Схема кладки кирпича
Схему кладки кирпича выбирают в зависимости от ширины стены. Для выгребных ям чаще всего используют кладку в полкирпича (12 см) или в один кирпич (25 см)

В любом случае следует придерживаться правила: вертикальные швы между кирпичами в смежных рядах не должны совпадать. Кладку выполняют так: на поверхность основания с помощью мастерка наносят небольшое количество раствора.

Сверху кладут и прижимают кирпич, аккуратно постукивая по нему кельмой, чтобы он занял правильное положение.

Круглая сливная яма
Если нужно сделать из кирпича цилиндрическую сливную яму, то кирпичи придется укладывать по дуге. Важно, чтобы швы в соседних рядах не совпадали, это может ослабить конструкцию

Затем излишки раствора подбирают мастерком. Есть и другая технология: раствор наносят на отдельный кирпич, затем его устанавливают на место.

Вот несколько полезных советов по проведению кладочных работ:

  1. Размеры заполненного раствором шва между кирпичами должны составлять около 6-8 мм.
  2. Шов везде должен быть одинакового размера везде, это улучшит качество работ.
  3. Кирпич следует разложить вдоль стен небольшими порциями, чтобы сократить время работ (не придется приносить каждый кирпич из общей кучи).
  4. Перед укладкой кирпичи поливают водой, это улучшает адгезию поверхности к раствору.
  5. Каждый пятый ряд рекомендуется укладывать с использованием специальной арматурной сетки.

Разумеется, к выгребной яме нужно подвести канализационную трубу. Место входа следует тщательно обработать раствором, чтобы не было протечек.

Труба должна быть должным образом утеплена, уложена ниже уровня промерзания грунта с соблюдением необходимого уклона. Подробную информацию о материале для утепления канализационной трубы рекомендуем посмотреть в этой статье.

После того как кладочные работы закончены, стены нужно оштукатурить.

Сливная яма из кирпича
Канализационная труба должна входить в канализационное устройство под небольшим углом, чтобы обеспечить оптимальную скорость перемещения сточных вод и отходов

Этап #5 — гидроизоляция и верхнее перекрытие

На штукатурку кладут слой гидроизоляционного материала, например, битумной мастики. Эти меры помогут продлить срок службы канализационного устройства.

При нанесении гидроизоляционных материалов следует точно соблюдать инструкцию. Например, под мастику требуется сухое основание.

Теперь можно установить верхнее перекрытие. Для этого лучше всего приобрести готовую бетонную плиту с отверстием и крышку — канализационный люк.

В качестве альтернативы можно рассмотреть бетонную конструкцию собственного изготовления или перекрытие из древесины. Последний вариант прочностью не отличается, каждые несколько лет такое перекрытие придется заменять.

Если принято решение изготовить перекрытие из бетона самостоятельно, следует начать его делать одновременно с основанием и по схожей технологии. Заливку выполняют в деревянную опалубку.

Параметры верхнего перекрытия должны превышать размеры отверстия, которое оно будет закрывать, не менее чем на 30 см.

Крышка сливной ямы
Отверстие для обслуживания сливной ямы должно быть достаточно просторным, чтобы в него мог пролезть человек для осмотра сооружения

Сначала заливают слой раствора в несколько сантиметров, затем устанавливают арматуру и заливают основной слой. Этот элемент должен высыхать в течение четырех недель. В верхнем перекрытии необходимо сделать еще одно отверстие — вентиляционное.

Канализационное устройство нуждается в правильном вентилировании, поскольку со временем сточные воды начинают выделять метан, а это опасный газ.

Для организации естественного вентилирования используют пластиковую трубу диаметром около 100 мм. Сверху трубу накрывают защитным устройством, нижнюю ее часть также не помешает оборудовать решеткой.

После установки перекрытия следует нанести поверх конструкции слой гидроизоляции, подойдет рубероид и даже толстая полиэтиленовая пленка.

Сверху обычно укладывают почвенно-растительный слой, чтобы облагородить участок и предохранить выгребную яму от промерзания зимой.

Особенности эксплуатации устройства

Основной уход за выгребной ямой сводится к тому, чтобы своевременно ее опорожнять и очищать. Существенной помощью в деле переработки и удаления отходов могут стать специальные бактерии, предназначенные для выгребных ям.

Такие препараты обычно снабжены подробной инструкцией и очень просты в использовании. Их нужно либо просто вылить/высыпать в канализацию, либо предварительно смешать с некоторым количеством воды.

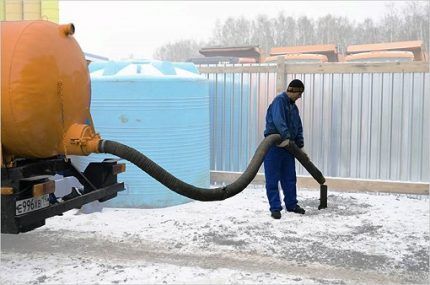

Обслуживание сливной ямы
Выкачку отходов из сливной ямы лучше всего производить с помощью специальной техники. Удалять стоки следует, когда их количество займет две треть емкости

Такие микроорганизмы способны перерабатывать стоки, разлагая их на безопасные составляющие. При этом исчезает и характерный для канализационных устройств запах.

Но при этом следует помнить, что контакт с некоторыми видами бытовой химии для бактерий губителен, поэтому придется проверить состав средств для мытья и чистки, которые имеются в доме.

После того, как выгребная яма была очищена, не помешает осмотреть ее и проверить целостность кирпичных стен. При необходимости выполняют мелкий ремонт сооружения: заменяют испорченные кирпичи целыми, восстанавливают поврежденную гидроизоляцию и т.п.

Кроме кирпичей в качестве материала для изготовления выгребной ямы могут послужить бетонные кольца, покрышки, бочка и прочее.

Подробные руководства по изготовлению выгреба из различных типов материалов можно посмотреть в следующих статьях, размещенных на нашем сайте:

Выводы и полезное видео по теме

Наглядно процесс укладки кирпича при создании проницаемой выгребной ямы представлен здесь:

В этом видео описан процесс создания выгребной ямы на участке с высокими грунтовыми водами:

Кирпичная выгребная яма — надежное и удобное сооружение. Сделать такое устройство не просто, но все усилия окупятся, поскольку при соблюдении технологии такое устройство может прослужить долгие годы.

Вы используете в качестве накопителя стоков кирпичную яму, изготовленную своими руками? Или только планируете сооружение выгреба? Может у вас остались вопросы после прочтения этого материала? Задавайте их в комментариях к нашей статье — постараемся прояснить сложные моменты.
