Водопровод из полипропилена своими руками: все про монтаж системы из пластиковых труб

Благоустроенное жилье, будь то квартира, собственный коттедж или небольшой дачный домик, немыслимо представить без водопровода. Подача холодной и подогретой воды давно уже стали обязательным условием комфортного проживания. Владельцы жилья стараются выбрать наиболее практичный вариант водоснабжения.

Статистика показывает, что большинство предпочитает водопровод из полипропилена: своими руками обустроить такую систему сможет даже неопытный сантехник. Для того чтобы результат ваших усилий был безупречен, мы предлагаем ознакомиться с подробно изложенной технологией сборки полимерной системы.

Мы представили все способы соединения полипропиленовых труб, привели применяемые в сооружении контуров виды фитингов. Указали типичные ошибки. Предложенная нами информация дополнена схемами, фото-подборками и видео.

Почему стоит выбрать полипропилен?

Традиционным материалом для водопроводных труб издавна считалась сталь.

Однако сегодня этот вариант применяется достаточно редко. Ему на смену пришли различные пластики, среди них – полипропилен.

Популярность труб ПП неслучайна, потому что у материала есть множество достоинств:

• Высокая устойчивость к агрессивным средам в течение длительного времени. Кроме того, полипропилен не подвержен коррозии.
• Долговечность. Производитель гарантирует беспроблемную эксплуатацию своей продукции в течение минимум 50 лет, что больше, чем у аналогов в три раза.
• Хорошая герметичность соединений. По сравнению с другими видами пластиков она считается лучшей.
• Высокое звукопоглощение. Шум воды, проходящей по трубопроводу, полностью поглощается материалом.
• Полная экологическая безопасность полипропилена, его разрешено использовать для обустройства питьевого водопровода.
• Низкое гидравлическое сопротивление, поэтому потери напора отсутствуют.
• Небольшой вес, что существенно облегчает установку, ремонт и транспортировку деталей.
• Простота монтажа. Это обусловлено широким ассортиментом комплектующих, удобством резки и подгонки деталей.
• Возможность скрытой укладки трубопровода.

К наиболее значимым недостатком труб из полипропилена можно отнести высокое значение теплового расширения и низкую термостойкость, что требует особого внимания при выборе материала для обустройства горячего водоснабжения.

Кроме того, полипропилен непластичен, поэтому для изменения направления магистральной ветки требуется использование соединительной фурнитуры.

Благодаря техническим качествам ПП трубы могут использоваться как в устройстве новых сетей водоснабжения, так и в подключении новых веток к существующим металлическим контурам

Еще один минус таких труб – необходимость использования специального оборудования. Для соединения деталей применяется пайка, которая выполняется при помощи специального паяльника с насадками.

Для резки элементов желательно использовать специальные ножницы. Правда, этот недостаток легко исправляется. Большинство магазинов, торгующих полипропиленовыми трубами, предоставляют оборудование для пайки в аренду.

Трубы из полипропилена — отличная альтернатива традиционным стальным деталям. Они не подвержены коррозии, устойчивы к агрессивным средам, экологичны, надежны и долговечны

Особенности сортимента полипропиленовых труб

Полипропилен – это разновидность пластмассы, получаемая путем крекинга нефтепродуктов и газов нефти. Ее основа – газ пропилен. Под высоким давлением с присутствием катализатора проводится реакция полимеризация, в результате которой и получается полипропилен. Из него впоследствии производят трубы. Для водопроводов выпускается две разновидности таких изделий: одно и многослойные.

Первый вариант предназначен в основном для различных типов трубопроводов, по которым транспортируется холодная вода. Многослойные или армированные детали используются для обустройства магистралей с горячей водой, применяются они и для монтажа отопительных систем. Их главное отличие – наличие нескольких слоев полипропилена, между которыми проложен усиливающий материал.

Это может быть алюминиевая фольга, полиэтилен или стекловолокно. Детали различаются толщиной армирующего слоя и основы.

В изготовлении полипропиленовых труб используется такая маркировка материала, применяемого при изготовлении:

• РР-Н. Изделия для холодной воды, могут использоваться для вентиляционных систем.
• РР-В. Материал для выпуска продукции с высокой ударной стойкостью. Предназначены для обустройства холодного водоснабжения и подогрева полов.
• PP-R. Изготовленные из него трубы могут использоваться для обустройства водопровода любого типа.
• PPs. Применяется в производстве трудновоспламеняемых изделий, предназначеных для трубопроводов, по которым транспортируются опасные вещества.

Классификация материалов, использованных в изготовлении трубопроводной продукции из термопластов для сооружения коммуникаций, приведена в ГОСТ за номером 52134-2003.

Однослойные полипропиленовые трубы применяются в основном для транспортировки холодной воды

Маркировка готовых изделий иная. Для полипропиленовых труб используется следующее номенклатурные обозначения:

• PN10. Продукция, выпускаемая для транспортировки холодной воды с рабочей tº не более +20º С.
• PN16. Универсальные изделия, которые можно использовать для сооружения водопроводов с холодной и горячей водой. Однако температура жидкости не должна превышать +60º С. Выпускается редко, к тому же ограниченными партиями.
• PN20. Трубы, обеспечивающие нормальную транспортировку жидкости tº +80ºС. По аналогии с предыдущим видом относится к числу универсальных.
• PN25. Устойчивые к высокому давлению детали, могут использоваться как для водопроводов, так и для отопления. Трубы армированы алюминиевой фольгой, могут использоваться в транспортировке воды температурой до +95ºС.

Согласно маркировке труб определяется давление, которому трубы ПП могут сопротивляться при перемещении по ним воды. Например, трубы PN 10 нормально работают при 1 мПа, PN 20 при 2 мПа, PN 25 при 2,5 мПа.

Полипропилен чувствителен к ультрафиолету, поэтому выпускаются трубы разного цвета. Наибольшую устойчивость к уф-излучению имеют черные детали. Производство полипропиленовых труб стандартизировано, поэтому выпускаются они в определенных размерах.

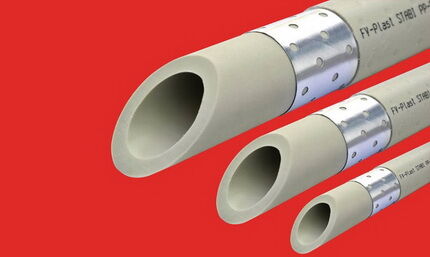

Многослойные армированные трубы могут выдерживать более высокие температуры и давление. Армирующий слой может быть из алюминия, как на рисунке, или стекловолокна

Первое, на что нужно обращать внимание, это внутренний и наружный диаметры. Обозначены они могут быть как в дюймах, так и в привычных миллиметрах. Значения диаметров определяют подбор размеров арматуры, которая будет использоваться для соединений деталей трубопровода.

Внешний диаметр изделий варьируется в пределах от 16 до 500 мм. Длина труб может быть от 2 до 5 м, что вполне достаточно для обустройства внутридомового водопровода. Тем более, что изделия легко поддаются обработке.

Диаметры труб ПП необходимо учитывать при подборе соединительных деталей для сборки трубопровода. Собирается он посредством наразъемных соединений с применением фитингов и тройников (+)

Комплектующие для труб из полипропилена

Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен  и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.

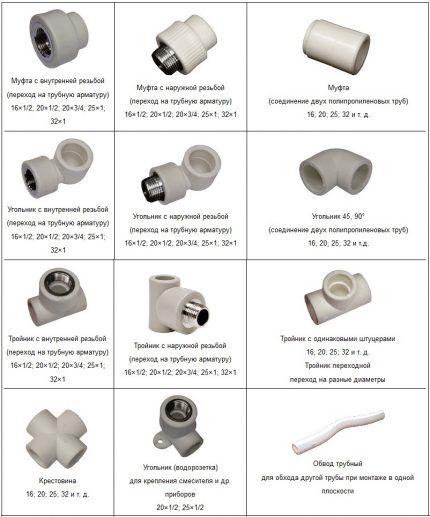

Для труб из полипропилена выпускается большое количество комплектующих. При их покупке важно выбирать детали от того же производителя, что и трубы

Муфты. Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Переходники. Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у  двух противоположных концов элемента разный.

Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.

Уголки. Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.

Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.

Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.

Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.

Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки

Крестовины и тройники. Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.

Обводы. Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.

Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.

Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.

Для труб ПП всех размеров выпускают широкий сортамент соединительных деталей, позволяющих в быстром темпе провести монтаж пластикового контура и при необходимости подсоединить его к металлическим веткам

Стартовый этап: с чего начать?

Прежде всего нужно составить грамотный проект будущей системы. Под этим понимается выполненный в масштабе схематический план трубопровода, на который нанесены все особенности конструкции и указаны потребители.

Для этого необходимо выполнить точные замеры, по которым впоследствии строится чертеж здания. После того, как он будет выполнен, выстраивается схема трубопровода.

Для разводки водопроводных труб можно выбрать один из двух вариантов: тройниковый или коллекторный

При создании проекта рассматриваются разные варианты расстановки сантехники, и выбирается оптимальный. Кроме того в процессе разработки схемы нужно учесть несколько факторов. Первый – тип разводки.

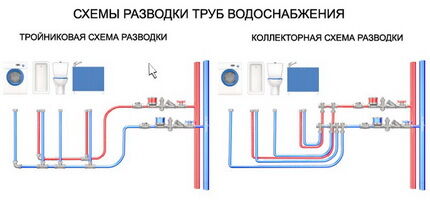

Она может быть тройниковой или коллекторной. В первом случае точки водоразбора подключаются последовательно, одна за другой. С одной стороны это хорошо, поскольку требуется минимальное количество труб и, следовательно, небольшие затраты.

Однако давление в приборах-потребителях воды будет разным. Чем дальше от начала трубопровода, тем ниже напор. Это крайне неудобно, а в случае большого количества точек водоразбора и неприемлемо.

Коллекторная разводка предполагает наличие особого распределительного узла, который разделяет потоки воды и направляет индивидуальную ветку к каждому потребителю.

Для коллекторной сборки трубопровода из ПП изделий можно использовать готовый распределительный узел или самостоятельно собрать коллектор, используя соединительные детали

В этом случае потерь давления в системе практически нет, все приборы работают с одинаковым напором воды. Главный недостаток коллекторной разводки – большой расход труб и, соответственно, более высокая стоимость всей конструкции.

Второй важный момент – способ монтажа трубопровода. Сделать это можно открытым или скрытым методом. Второй более эстетичный и предполагает укладку труб внутри стен или перегородок.

Открытый метод прокладки предполагает, что трубы закрепляются поверх стены. Закрытый — укладываются в штробы, выполненные в основании

Помимо этого специалисты рекомендуют при проектировании трубопровода по возможности максимально сокращать его длину. Количество сгибов и стыков должно быть минимальным. Это объясняется тем, что именно на этих участках наиболее вероятна угроза протечки.

Повороты трубы под прямым углом снижают напор в магистрали, это тоже необходимо учесть. По готовой схеме подсчитывается необходимое количество материалов для прокладки водопровода.

Технические характеристики и обещанные производителями 50 лет безупречной службы труб ПП позволяет прокладывать ветки водопровода скрытым способом

Как соединить полипропиленовые трубы?

Для соединения отрезков труб из полипропилена используется пайка. Она выполняется при помощи специального паяльника. Пользоваться таким устройством несложно. Этому может очень быстро научиться любой, даже самый неопытный сантехник.

Процесс пайки полипропиленовых труб выглядит следующим образом. Сначала нужно подготовить детали, которые следует спаять. Для этого на стене намечаются участки крепления труб.

После чего при помощи уровня проверяется правильность наметки, затем на стену устанавливаются так называемые клипсы или крепежные опоры. Затем нужно отмерить куски трубы, которые нужно будет соединить, после чего отрезать их резаком или специальными ножницами.

Теперь можно приступать к пайке. Сначала нужно выбрать насадку на паяльник. В комплекте с устройством идет несколько таких элементов.

Паяльник для монтажа полипропиленовых труб можно взять в аренду. В комплекте с ним идут и насадки для разных диаметров труб и фитингов

Они различаются диаметром рабочей поверхности. Подбирается насадка в соответствии с сечением трубы и фитинга. Деталь устанавливается на место и включается паяльник. На корпусе устройства обязательно присутствует регулятор температуры, при помощи которого можно контролировать разогрев насадок.

Для работы с полипропиленом рекомендуется выбирать диапазон 250-270ºС.

Фитинг и трубу надевают на соответствующие разогретые насадки паяльника и греют примерно 5-10 секунд. Это зависит от диаметра элементов. Чем он больше, тем время разогрева, соответственно, длиннее.

После того, как детали прогреются, их снимают с насадок и немедленно прижимают друг к другу. При этом нельзя производить скручивающее движение. Элементы не вращают, а придавливают один к другому.

В таком положении их удерживают примерно полминуты. За это время пластик успеет застыть и можно будет убрать руки. После полного остывания полипропилена образуется прочное монолитное соединение двух узлов.

Признак качественно выполненной работы – равномерный буртик, который виден по всей окружности трубы. Он есть и внутри фитинга, просто там его не удается увидеть.

Детали разогреваются до нужной температуры на насадках паяльника, после чего крепко прижимаются одна к другой

Буртик образуется при разогреве детали. Если он равномерный, значит разогрев происходил нормально. При неравномерном прогреве деталей высота буртика будет разной. Там, где она меньше всего, впоследствии вероятно появление течи.

Важный момент – качество насадок для паяльника. Они покрываются тефлоном, чтобы к ним не прилипал пластик. В процессе работы слой тефлона истончается и даже пропадает.

Специалисты настоятельно не рекомендуют пользоваться насадками, частично покрытыми антипригарным покрытием. Связано это с тем, что при разогреве пластик обязательно прилипнет к тем участкам насадок, которые не покрыты тефлоном.

Это не значит, что деталь невозможно будет снять с насадки. Она прекрасно снимется, но вот соединение будет некачественным. Очень велика вероятность того, что там, где элемент прилип к насадке, впоследствии появится течь.

Общие особенности монтажа

Начинающему сантехнику может показаться, что процесс монтажа трубопровода из полипропилена сложен, но это не так. Перед работой необходимо будет подготовить все необходимые материалы. Их вид и количество легко определяется по предварительно составленному проекту сооружения.

Если подобные работы выполняются впервые и опыт сварки еще очень мал, стоит купить все «с запасом» на случай возможной порчи.

Комплектующие и трубы необходимо приобретать с небольшим запасом, так как в процессе пайки можно легко испортить материал

Начинать укладку водопровода следует не от его начала, как это может показаться, а от точек водоразбора. Закрепление к приборам-потребителям воды производится при помощи подходящих по размеру переходников с резьбовым соединением.

Перед каждым сантехническим прибором настоятельно рекомендуется устанавливать шаровой запорный кран, который позволит при необходимости быстро отключать подачу воды.

От потребителя ветка уходит к коллектору или к следующей точке водоразбора. Это зависит от типа разводки. В любом случае труба укладывается так, чтобы ее можно было без проблем отремонтировать. Для этого ее закрепляют так, чтобы расстояние между стеной и деталью составляло не меньше 20 мм.

Крепежные клипсы размещают на расстоянии не более 1,5 м одна от другой, а так же на каждом угловом соединении и на поворотах.

Важно постараться свести к минимуму количество прохождений труб сквозь перегородки или стены. Каждый из таких проходов должен быть обустроен при помощи гильзы или стакана, внутрь которого укладываются трубы.

Если в системе присутствуют сливные краны, трубы должны быть уложены с небольшим уклоном в их сторону. Все обходы и углы выполняются только при помощи специальных фитингов.

Подключение к коллектору осуществляется только через запорную арматуру, чтобы можно было при необходимости легко отключить ветку

Когда ветка будет подтянута к коллектору, выполняется ее подключение. При этом нужно помнить, что перед соединением с выходом коллектора по возможности максимально близко к нему необходимо поставить запорную арматуру.

Каждая ветка водопровода соединяется со «своим» выходом коллектора. Это справедливо как для трубопровода с холодной, так и для магистрали с горячей водой.

Если количество выходов на коллекторной гребенке больше, чем это необходимо, лишнее можно отрезать. После этого на открытую деталь приваривается заглушка. В случае, когда выходов, наоборот, не хватает можно дополнительно приварить угольник-муфту.

Лучше всего, чтобы она уже была с переходом на нужный в работе диаметр. При желании можно сделать самодельный коллектор с нужным количеством выходов, сварив его из нескольких фитингов.

На последнем этапе монтажа пластикового водопровода подготовленные и подключенные к коллекторам ветки собираются в единую систему. Рассмотрим типичный вариант такой конструкции. Ее начало приходится на участок врезки в централизованную магистраль.

Если речь идет об автономной системе, то ее началом будет считаться место подключения к скважине, колодцу или другому источнику воды. В первом случае сразу после участка врезки устанавливаются водяные счетчики.

Если водопровод подводится к частному дому, то какая-то его часть будет прокладываться по улице. Это так называемый внешний участок магистрали.

В местностях с холодным климатом внешний водопровод укладывается в траншею, глубина которой превышает уровень промерзания почвы. При этом еще желательно утеплить магистраль, чтобы вода в ней не замерзла в самые сильные холода.

Счетчики воды обязательно устанавливаются на водопроводе, подключенном к централизованной магистрали. С их помощью ведется учет потребления воды

Система подводится к дому, выполняется ее ввод в здание, а дальше проводится монтаж внутреннего пластикового водопровода. На участке ввода трубы в дом или в квартиру обязательно устанавливается фильтр грубой очистки.

Его будет вполне достаточно, чтобы избавиться от самых крупных частиц загрязнений, присутствующих в воде. Далее перед каждым бытовым и сантехническим прибором желательно установить еще фильтры.

На кухне обычно устанавливается очистное оборудование подходящего для конкретных условий типа для получения питьевой воды. Если планируется организация подогрева воды, то после фильтра грубой очистки следует поставить тройник. Он будет разделять поступающий поток воды на две ветки. Первая будет холодной, вторая – горячей.

Трубу с холодной водой сразу же после тройника нужно соединить с соответствующим коллектором. Он в свою очередь соединяется с разводкой, идущей по зданию. Ответвление, по которому будет двигаться горячая вода, сначала подключается к нагревательному прибору. Сделать это нужно точно по инструкции.

Далее монтируется коллектор для горячей воды. Все остальное – аналогично «холодному» трубопроводу.

Типичные ошибки и как их избежать

Ошибки в работе вполне возможны. Чтобы предотвратить неприятную ситуацию стоит узнать, какими бывают самые распространенные ошибки, чтобы постараться их не допустить. Все ответвления трубопроводов вблизи точек водоразбора должны заканчиваться муфтами с наружной резьбой, которая используется для подключения сантехники. Это справедливо для всех устройств, кроме смесителя для ванной.

Здесь потребуются фитинги с внутренней резьбой. Об этом часто забывают, и приходится или покупать новые муфты или ставить футорки. Много ошибок связано с пайкой труб.

Если в процессе совмещения труба введена в фитинг не до упора, то между его внутренней частью и торцом детали останется небольшой промежуток. Он представляет собой участок с меньшей толщиной стенки и большим внутренним диаметром, чем собственно труба.

По этой причине на этом участке эксплуатационное давление будет ниже, чем в остальной системе. Еще одна проблема может возникнуть при чрезмерном усилии, которое прикладывается при соединении двух деталей.

В этом случае бурт, образующийся в процессе сжатия, будет слишком высоким. Он станет препятствием на пути движения воды по трубопроводу. Аналогичный эффект дает и перегрев элементов.

От качества пайки полипропиленовых труб зависят эксплуатационные характеристики нового водопровода. Недогрева или перегрева деталей быть не должно

Внутреннее сечение деталей уменьшается, причем внешне это совершенно незаметно. Опасен и недостаточный разогрев элементов.

Соединение будет выглядеть абсолютно нормальным, но при этом оно будет крайне ненадежно и достаточно быстро даст течь. Чтобы это предотвратить, важно всегда обращать внимание на температуру паяльника и снимать разогретые детали только тогда, когда погаснет контрольная лампочка.

Выводы и полезное видео по теме

Ролик #1. Все о видах полипропиленовых труб:

Ролик #2. Сантехники-профессионалы раскрывают секреты работы с трубами из полипропилена:

Ролик #3. Пример неправильной пайки труб:

Водопровод из полипропиленовых труб – отличная альтернатива традиционной системе из металла. Множество преимуществ делают ее использование очень привлекательной для домовладельцев, а относительная простота монтажа позволяет справиться с установкой такой системы даже не самому опытному домашнему мастеру.

Впрочем, советами профессионалов не стоит пренебрегать. Тогда новый водопровод будет радовать долгой и бесперебойной работой.
