Водопровод в частном загородном доме своими руками: правила обустройства

Вы хотите обеспечить водоснабжение своего загородного дома своими силами? Согласитесь, что выполнить эти работы своими руками — это вполне посильная задача, если знать нюансы устройства системы водоснабжения.

Мы поможем вам разобраться с тонкостями и основными правилами — в этой статье поговорим о том, как обустроить водопровод в частном доме своими руками. С чего начинать и как правильно провести все работы.

Для лучшего понимания процесса мы подобрали наглядные фото и схемы водопровода. Также статья дополнена полезными видеорекомендациями по правилам устройства водоснабжения и советы по монтажу узлов ввода системы в загородный дом.

Подбор источника водоснабжения

Вне зависимости монтируется водоснабжение в обжитом здании или прокладывается в ходе строительства нового, к его проектированию и монтажу нужно подходить очень ответственно.

Прежде всего нужно определиться с источником для водоснабжения. Нужно знать, что по нормам водопроводная система должна обеспечивать водой каждого из проживающих в доме исходя из расчета 30-50 л в сутки на человека.

При обустройстве ванной и канализации расчетный показатель увеличивается в три раза. Для полива огорода и зеленых насаждений предполагается расход воды как минимум 5 л на кв. метр.

Получается, что объемы водопотребления загородного дома достаточно велики. Поэтому к выбору источника воды нужно подходить максимально ответственно.

Собственник может выбирать между децентрализованным и централизованным водопроводом. В первом варианте источником водоснабжения станет колодец, скважина и т.п. Во втором – водопроводная сеть, питающая его населенный пункт.

Грамотно спроектированная и обустроенная водопроводная система частного дома полностью обеспечивает все потребности жильцов в воде, как в холодной, так и горячей

Вариант #1. Стационарная централизованная система

Наиболее простой в реализации вариант, предполагающий подключение внутридомового водопровода к подающей воду централизованной магистрали.

Для осуществления такого подключения домовладельцу потребуется подать заявку в организацию, занимающуюся эксплуатацией централизованной магистрали. Документ будет рассмотрен, после чего выносится решение о разрешении или запрещении подключения.

Для подключения к централизованной водопроводной сети хозяин дома должен получить разрешение у эксплуатирующей ее организации. Следует также получить перечень условий на подключение, в которых указано место и способ присоединения, глубина прокладки труб для входа в водопроводный коллекторный колодец и прочее

В первом случае обязательно оформляется официальное разрешение, в котором оговариваются условия осуществления подключения и водопользования.

Вместе с ним выдаются подробные рекомендации со схемой, на которой указываются оптимальные способы проведения подключения с различными вариантами прокладки трубопровода.

Далее собственник может самостоятельно заниматься прокладкой труб либо воспользоваться услугами специалистов.

Вариант #2. Децентрализованный способ подачи воды

Предполагается, что вода будет подаваться в дом из реки, колодца, скважины и т.п. Важно, чтобы водозабор находился на расстоянии не меньше 20 м от септика, выгребной ямы и подобных им объектов.

Оптимально бурить скважину или рыть колодец на минимальном расстоянии от дома. Это позволит сэкономить на трубах и облегчит обслуживание водопровода. Перед проведением работ необходимо убедиться, что источник сможет обеспечить требуемое водопотребление.

Источником воды для системы автономного водоснабжения частного дома может стать скважина, колодец или открытый водоем, вода которого отвечает требованиям СЭС

Практика показывает, что колодец хорош для сезонного использования. Однако для домов с постоянным проживанием его использовать не рекомендуется.

В этом случае оптимальным вариантом считается скважина, которая обязательно должна быть оборудована мощным насосом. Только так можно будет обеспечить достаточный для обслуживания всех нужд жильцов объем воды.

Как устроена типовая водопроводная система?

Любая снабжающая дом водой система состоит из двух равноценных частей: наружной и внутренней. Наружный участок соединяет источник воды с домом. В зависимости от того, откуда поставляется вода, комплектация системы может варьироваться.

Самый простой вариант – конструкция, соединяющая дом с централизованной сетью. В этом случае она будет представлять собой обычный трубопровод.

Если в качестве источника водоснабжения выбирается скважина, помимо труб к наружному водопроводу будет относиться водоподъемное оборудование: поверхностный или погружной насос — тип прибора зависит от скважины.

Кроме того, сюда же относятся автоматическая система управления насосным оборудованием, фильтры для грубой и тонкой очистки, а так же устройства раздачи воды, к которым относятся водонапорные емкости, запорные вентили и т.п.

Для обеспечения нужного напора в водопроводе может использоваться накопительный бак, который помещают в самой высокой точке строения или на эстакаду около него

В водопроводе, подключенном к централизованной магистрали, давление определяется ее характеристиками. Для автономной системы необходима установка насосной станции или монтаж водонапорного бака.

Первый вариант предпочтительнее, поскольку во втором случае придется сооружать эстакаду высотой порядка 3-4 метров и устанавливать на нее металлический или же пластмассовый бак.

Если предполагается только сезонное проживание в доме, то наружный водопровод может быть проложен открытым способом, то есть непосредственно на земле. Если же система будет использоваться круглогодично, то трубы укладываются в траншеи, заглубленные ниже уровня промерзания грунтов.

Если в силу каких-то причин трубопровод проложен выше этого уровня, конструкцию необходимо будет качественно утеплить.

Внутренняя часть водопровода состоит из нескольких элементов. Их количество может меняться в зависимости от существующих реально условий.

Типовая схема обязательно включает в себя следующее:

• трубы различного диаметра;
• водомерные узлы, если система подключена к централизованной магистрали;
• приборы для подогрева воды, в случае если это необходимо;
• регулирующую и запорную арматуру;
• смесители и другое сантехническое оборудование;
• разводящую сеть.

Для грамотного обустройства водопровода необходимо разработать схему, где будет точно указано место укладки трубопровода. Как наружного, так и внутреннего.

Такая схема необходима для определения оптимального варианта укладки и для точного определения количества необходимого для ее осуществления материала.

Наружный участок водопровода укладывается в траншею, глубина которой должна быть больше, чем уровень промерзания почвы в самое холодное время года

Основные правила проектирования

Некоторые мастера считают такой проект ненужным излишеством и не хотят тратить на него свое время. Это в корне неправильно. Грамотная схема поможет избежать множества проблем при монтаже водопровода в загородном доме.

В процессе ее разработки необходимо учесть несколько важных факторов:

• тип разводки водопроводных труб;
• количество коллекторов, если они необходимы;
• число насосов и фильтров;
• количество точек водоразбора;
• объем водонагревателя;
• место расположения каждого элемента водопроводной системы и расстояние до него.

Кроме того, на схеме необходимо будет точно отметить все точки размещения элементов водопровода и показать, как будет проходить магистраль через все комнаты здания.

Поэтому для разработки схемы сначала потребуется выполнить точный чертеж постройки и, если это нужно, дополнить его планом участка, на котором будет обозначена внешняя часть конструкции. Нужно помнить, что проект должен составляться в едином масштабе на основании точных замеров.

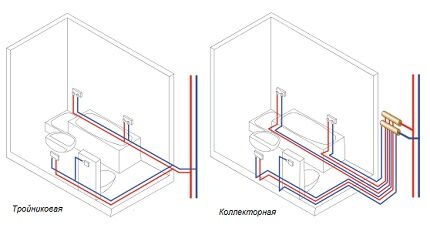

Подключение сантехнических приборов производится согласно тройниковой (последовательной) и коллекторной (параллельной) схеме. Второй вариант сложнее и дороже, но в отличие от первого выравнивает давление во всех водоразборных точках системы

Специалисты рекомендуют для проведения всех измерений использовать одну рулетку, чтобы не появилось нежелательных расхождений в замерах. Перед тем, как работать с проектом, следует определиться с типом будущей разводки. Существует всего два возможных варианта.

Последовательная разводка труб

Предполагает наличие общей трубы, от которой выполняются отводы к каждой точке водоразбора. Понятно, что в таком случае не удастся добиться одинакового давления в каждой из точек водопотребления. Причем чем их больше, тем меньше напор в каждой из них.

Достоинством такой схемы считается минимальный расход труб и, соответственно, невысокая стоимость.

Главный недостаток – неравномерное давление в системе. Используется такая схема в основном в домах с небольшим количеством жильцов или с малым числом точек водоразбора.

Коллекторная схема разведения водопровода

Основное отличие от параллельной разводки заключается в наличии особого распределительного узла – коллектора, от которого к каждому потребителю прокладывается отдельный трубопровод. Это дает возможность подавать воду ко всем точкам водоразбора с одинаковым давлением.

В зависимости от протяженности системы она может включать в себя несколько коллекторов. Главный недостаток такой системы – большой расход труб.

Типовая схема водопровода выглядит примерно следующим образом. Начинается она либо с точки врезки в централизованную магистраль, либо с участка подключения системы к скважине или другому источнику водоснабжения.

В последнем случае здесь же должны быть установлены насос или насосная станция, подающие воду в систему. Здесь же предполагается наличие гидроаккумулятора и запорного крана, использующегося при утечке или плановом ремонте.

При необходимости разделить поток воды следует использовать тройник. Он сформирует два потока: один будет использоваться для технических нужд, таких как полив огорода, бассейн, душ и т.п., а второй будет направлен в дом.

Труба, отводящая воду в дом, должна быть оснащена системой фильтрации, чтобы очистить жидкость от всевозможных примесей.

На этом этапе будет вполне достаточно фильтров грубой очистки.

Коллектор представляет собой распределительный узел, в котором общий поток разделяется на несколько веток

Далее на трубе, входящей в дом, нужно будет установить еще один тройник. Так делают только в том случае, если предполагается организация горячего водоснабжения. Поток будет разделен на холодную и на направляющуюся на подогрев воду.

Труба холодного водоснабжения соединяется с соответствующим коллектором, от которого выполняется разводка дальше по зданию. Горячий трубопровод сначала подключается к водонагревателю, затем к соответствующему коллектору, а дальше – аналогично первому варианту.

При проектировании разводки специалисты настоятельно рекомендуют по возможности максимально сокращать длину трубопроводов и делать количество стыков и сгибов минимальным. Ведь именно они являются потенциальными причинами протечек.

Кроме того крайне нежелательно выполнять повороты труб под прямым углом. Это значительно снижает напор в магистрали.

Водопровод можно прокладывать скрытым или открытым способом. Первый наиболее эстетичен. Он предполагает, что трубы будут уложены в проложенные внутри стен штробы или закрыты декоративными коробами.

В этом случае важно, чтобы материал, из которого сделаны детали, был не подвержен коррозии, поскольку вовремя заметить протечку будет крайне проблематично. Трубы, смонтированные открытым способом, прокладываются поверх стен.

Этапы монтажа водопровода

При самостоятельной прокладке водопровода в частном доме специалисты рекомендуют соблюдать несколько правил и придерживаться определенного плана действий. Расскажем об этом подробнее.

Этап #1. Подготовка к работе

Прежде всего, трубопровод лучше начинать укладывать от потребителя воды, а не наоборот. Так будет проще. Сначала при помощи переходника на соединение резьбового типа крепим водопроводную трубу к потребителю.

Желательно между переходником и прибором установить запорный шаровой кран. Он даст возможность при необходимости быстро перекрыть подачу воды или без проблем отремонтировать сломавшееся устройство. От водопотребителя труба отводится к коллектору.

Также, при выполнении разводки нужно соблюдать несколько простых правил:

1. Трубы должны размещаться на расстоянии около 20 мм от стены, так их проще будет ремонтировать.
2. Крайне нежелательно прокладывать трубы так, чтобы они проходили через перегородки или стены. Если это все же необходимо, детали укладывают в специальный стакан.
3. Для закрепления к стенам используются клипсы. Они обязательно должны присутствовать через каждые полтора-два метра и на всех угловых соединениях.
4. Если предполагается монтаж сливных кранов, трубу прокладывают с небольшим уклоном в его сторону.
5. При выполнении обхода внутреннего угла деталь располагают на расстоянии 30-40 мм от стенки, при обходе внешнего – 15 мм.

Перед выполнением подключения к коллектору на трубу, идущую к потребителю, настоятельно рекомендуется монтировать запорную арматуру. Это позволит быстро отключить ветку от системы при возникновении аварийной ситуации, а так же без лишних проблем ее отремонтировать.

Водопроводные трубы можно проложить скрытым способом внутри штроб, выполненных в стене здания. Скрытый способ прокладки чаще всего применяется для реализации коллекторной разводки

Этап #2. Подбор труб

Детали, из которых собирается водопроводная система, должны быть инертны к химическому и температурному воздействию, прочными, износостойкими и по возможности легкими.

Именно поэтому для обустройства системы в загородном доме чаще всего выбирают полиэтиленовые, полипропиленовые или поливинилхлоридные трубы. При выборе нужно учитывать рабочую температуру пластиков, не все могут взаимодействовать с горячей водой.

Современные пластиковые детали оснащаются большим количеством комплектующих, что позволяет собрать конструкцию любой степени сложности

Как вариант можно использовать металлопластиковые детали. Аргументов в пользу сборки водопровода из пластиковых элементов множество. Прежде всего, конструкция получается легкой, но при этом прочной.

Монтаж системы настолько прост, что справиться с ним сможет даже новичок. Для скрепления деталей используется пайка, в результате получаются очень прочные почти монолитные соединения.

Еще один плюс – возможность сгибания элементов, что позволяет существенно сократить количество опасных в аварийном смысле участков. Там, где нужно соединить металлические и пластиковые элементы, используются специальные фитинги комбинированного типа с особыми вставками из металла.

Детали из пластика имеют высокую жесткость на скручивание. Это очень актуально для случаев, когда насос развивает большой крутящий момент.

При необходимости пластиковый трубопровод можно модернизировать, что тоже немаловажно. Кроме пластика и металлопластика можно использовать традиционные варианты. К ним относятся детали из стали или меди.

Главным недостатком первого варианта считается подверженность коррозии. Медные трубы обладают множеством достоинств, но стоимость их очень велика.

Важный момент – выбор диаметра деталей. Он осуществляется на основании длины конкретного участка трубопровода.

Для линий длиной свыше 30 м выбирают детали диаметром 32 мм, трубопроводы короче 10 м собирают из элементов сечением 20 мм. Средние по длине линии монтируются из труб, диаметр которых 25 мм.

Этап #3. Подключение насосной станции

Еще один важный вопрос, который обязательно рассматривается при устройстве водопровода в загородном доме, это подключение насосной станции к внутренней системе.

Выше уже говорилось, что для обеспечения здания достаточным количеством воды может использоваться насосная станция или напорный бак. Использование второго варианта достаточно хлопотно. Как показывает практика, большинство домовладельцев выбирают насосную станцию.

Устройство закачивает воду из скважины, реже из колодца. Это оборудование чувствительно к низким температурам, поэтому его размещают в цокольном этаже, подвале или отапливаемом техническом помещении.

Правда в этом случае шум от работающего насоса может мешать жильцам. В ряде случаев оборудование размещают в специально оборудованном кессоне, закрывающем оголовок скважины.

Насосная станция представляет собой комплект оборудования, обеспечивающего полноценное откачивание воды из скважины или из колодца

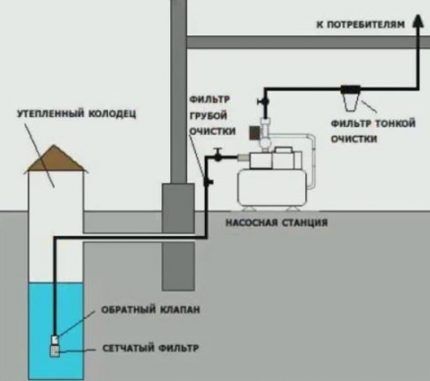

Работы по подключению насосной станции в общих чертах проводятся следующим образом. От источника к оборудованию подходит труба, на которую надевается латунный фитинг, оснащенный переходником диаметром 32 мм.

К нему подключается тройник, оснащенный сливным краном. Это даст возможность при необходимости отключать подачу воды. К тройнику подключается обратный клапан. Устройство не позволит воде возвращаться в скважину.

Возможно, потребуется выполнить поворот магистрали, чтобы направить трубу к насосной станции. Если это так, используется специальный уголок. Все последующие элементы соединяются при помощи так называемой «американки».

Сначала подключается запорный шаровой кран, отключающий при необходимости подачу воды. Затем ставится фильтр грубой очистки, который будет защищать устройство от попадания примесей.

Насосная станция может быть установлена в утепленном кессоне над оголовком скважины, а может быть смонтирована в доме, в любом отапливаемом помещении

После этого подключается насосная станция. Здесь есть нюанс. Оборудование предполагает установку демпферного бака и реле давления. Если насос находится в скважине, а все остальное оборудование размещено в доме, то реле давления устанавливается поверх трубы.

Снизу монтируется демпферный бак. После этого подключается датчик сухого хода. Он не позволит насосу работать без воды, то убережет его от поломки.

Последний элемент подключения – переходник на трубу с диаметром 25 мм. После того, как все детали будут установлены, рекомендуется проверить качество проведенных работ. Для этого следует запустить насос и позволить ему некоторое время поработать.

Если оборудование будет исправно качать воду, значит все хорошо и можно продолжать работы. Если же нет, нужно найти причину и ее устранить.

Этап #4. Установка гидроаккумулятора

Такой элемент, как гидроаккумулятор не является обязательным при устройстве водопроводной системы загородного дома. Однако его используют практически всегда. Это устройство дает возможность поддерживать в системе постоянное давление. Насосное оборудование при этом работает непостоянно.

Такой эффект дает конструкция гидроаккумулятора. Он представляет собой бак, разделенный мембраной на две части.

Гидроаккумулятор, представляющий собой мембранный накопительный бак, предназначен для поддержания в системе стабильного давления

В первой находится воздух, во втором – запас воды, которая постепенно расходуется на нужды жильцов. Когда количество жидкости достигает определенного минимума, автоматически включается насос, восполняющий ее запас. Таким образом давление в системе всегда стабильно.

Можно обойтись без гидроаккумулятора. Для этого нужно установить накопительный бак в самой высокой точке постройки.

Однако такая конструкция не обеспечит постоянного давления в системе. Вода из нее будет спускаться к потребителю самотеком, без сильного напора. Зачастую, даже стиральная машина не сможет полноценно работать в таких условиях.

Поэтому установка гидроаккумулятора считается оптимальным решением. Объем оборудования подбирается в зависимости от потребностей жильцов, проживающих в доме.

Этап #5. Установка оборудования для очистки воды

Водоочистка тоже не относится к обязательным элементам водопровода. Однако практика показывает, что такое оборудование устанавливает большинство домовладельцев. Особенно необходимо оно для тех, кто использует в качестве источника воды скважину или колодец.

Качество такой воды обычно далеко от идеала. Жидкость, поступающая из скважины, в большинстве случаев загрязнена механическими примесями.

Поэтому как минимум фильтры грубой очистки установить стоит. Чтобы полностью защитить водопроводную систему и подключенные к ней бытовые приборы, следует точно выяснить характер примесей и химический состав воды, поступающей из скважины.

Для этого пробы относят в лабораторию и получают развернутый анализ, по которому будет видно, какие именно фильтры необходимы для этой системы.

Оборудование для водоочистки устанавливается после гидроаккумулятора. Оно представляет собой набор фильтров, подобранных исходя из результатов анализа поступающей в дом воды.

Здесь могут быть установлены комбинированные приборы, в состав которых входит сразу несколько фильтров.

Однако ставить здесь фильтры тонкой очистки и обратного осмоса нет смысла. Такое оборудование устанавливается только на кухне для очистки небольшого количества воды, которая будет использоваться для питья и приготовления пищи.

Если предполагается подогрев воды, то одна из веток водопровода должна быть подключена к нагревательному прибору

Выводы и полезное видео по теме

Какой источник водоснабжения выбрать: колодец или скважину:

Как правильно обустроить внутренний водопровод:

Монтаж узла ввода водопровода внутрь здания:

Водопровод в частной постройке, будь то дача или полноценный жилой дом, необходим. Причем спроектировать и собрать систему можно самостоятельно. При этом важно прислушиваться к советам специалистов и не допускать отступления от инструкций.

Если это кажется слишком сложным, можно доверить работу строительной компании. Профессионалы быстро и качественно выполнят все необходимые работы, а владельцу останется только принять в эксплуатацию готовую конструкцию.

Если ваш опыт обустройства домашнего водопровода отличается от правил монтажа, изложенных здесь, оставляйте, пожалуйста, ваши комментарии под статьей.
