Как выбрать паяльник для полипропиленовых труб: на что смотреть перед покупкой

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Владимир Блинов
Последнее обновление: Май 2019

Полипропиленовые трубы прочно заняли нишу материалов для домашнего водопровода и отопления. Их монтаж прост и легок, если сравнивать со сборкой стальной разводки. Для сварки пластиковых соединений необходим специальный паяльник для полипропиленовых труб.

Но как его правильно выбрать и на что следует смотреть перед покупкой – такие нюансы известны далеко не каждому обывателю. Именно эти вопросы мы детально рассмотрим в статье, уделив внимание устройству, принципу работы и существующим конструкциям оборудования.

Также приведем ряд важных критериев, которые имеют важное значение при выборе паяльника. Ведь перед его покупкой нужно ознакомиться не только с видами, но и с ключевыми характеристиками, что позволит приобрести прибор, соответствующий планируемым работам.

Виды сварки полипропиленовых труб

Соединять элементы пластиковой разводки из полипропиленовых труб можно с помощью резьбовых фитингов или трех способов сварки:

  • электромуфтовой;
  • стыковой;
  • раструбной.

Существует принципиальная разница между пайкой полипропиленовых труб до 63 мм и более этого размера.

Трубы с малым диаметром (до 63 мм) соединяются раструбным способом, то есть путем всовывания обрезанного края одной трубы в расширенный край (раструб) второй.

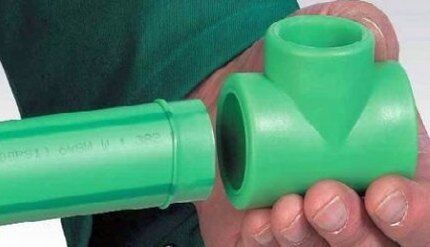

Раструбный способ соединения
Раструбный способ соединения обеспечивает высокую степень герметичности за счет большой площади соприкосновения двух спаиваемых изделий и абсолютного совпадения их диаметров

Сваривание крупных напорных трубопроводов диаметром от 63 мм производится встык. Этот метод в бытовых целях практически не используется, поэтому и оборудование для стыковой сварки подробно рассматриваться не будет. Стоимость такого сварочного аппарата начинается от нескольких тысяч долларов, и приобретают его в основном строительные компании.

Электромуфтовая сварка производится с помощью муфт со встроенными нагревательными элементами. Она не требует обработки спаиваемых концов и возможна в местах с ограниченным рабочим пространством. К недостаткам электромуфтовой сварки можно отнести высокую стоимость паяльного аппарата, цена которого начинается от 1500 долларов.

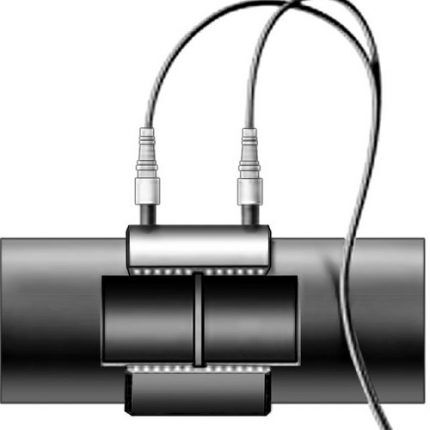

Принцип электромуфтовой сварки
При электромуфтовой сварке полипропиленовые детали соединяются равномерно и без наплывов, поэтому данный метод является самым лучшим, но и наиболее дорогим

Далее будет рассмотрен выбор оборудования для раструбной сварки полипропиленовых труб, стоимость которого может окупиться при большом объеме выполняемых работ.

Существующие конструкции паяльников

На вид оборудование для раструбной сварки пластиковых труб однотипно и отличается только формой нагревателя.

Он может быть двух типов:

  • плоский;
  • цилиндрический.

Плоский нагреватель (монтажники называют его ещё утюгом для полипропиленовых труб) имеет вид толстой конусной металлической плиты. Чем больше масса нагревателя, тем лучше его способность поддерживать стабильную температуру при расплавлении пластика. Детальнее об использовании утюга для сварки полипропилена мы говорили в этой статье.

Насадки для расплавления соединяемых деталей фиксируются к нагревателю с помощью болтов, продеваемых через отверстия в плите.

Паяльник с плоским нагревателем
Паяльники с плоским нагревателем габаритные и могут опрокинуться, поэтому необходимо заранее положить на пол в рабочем пространстве термостойкий материал

Паяльники с цилиндрическим нагревателем компактнее и удобны в использовании в труднодоступных местах. Насадки фиксируются на них с помощью разъемного хомута, фиксируемого зажимными винтами.

Паяльник с цилиндрическим нагревателем
Паяльники с цилиндрическим нагревателем компактные, но работать с ними в одиночку неудобно. К ним нужна устойчивая подставка

Ввиду простоты конструкции нагревателя и отсутствия в нем дорогих элементов, стоимость паяльников колеблется в пределах 100-200 долларов, в зависимости от их производителя, мощности и комплектации.

Устройство паяльного оборудования

Конструкции паяльников для полипропиленовых труб могут отличаться в деталях, но основные их элементы одинаковы.

В состав оборудования входят:

  • корпус;
  • нагреватель;
  • терморегулятор;
  • насадки;
  • подставка.

Корпус прибора обычно выполнен из металла, потому что пластиковые детали могут стать хрупкими из-за постоянного воздействия на них высоких температур, хотя встречаются модели и с прорезиненными ручками.

Схема устройства паяльника
Индикаторы нагрева и готовности в разных моделях паяльников могут иметь различный цветовой окрас, поэтому об их предназначении следует читать в инструкции

Электронагреватель (ТЭН) имеет вид конусовидной металлической пластины или толстого стержня цилиндрической формы. Размеры ТЭНа зависят от потребляемой мощности и количества одновременно одеваемых на него насадок.

В электронагревателе в виде пластины имеется одно или несколько отверстий для крепления насадок. С увеличением их количества возрастает мощность паяльника и его стоимость. Стандартная температура нагревателя при сварке труб составляет 260 °С, но она может регулироваться.

Терморегулятор имеет вид круглой ручки, с помощью которой настраивается необходимая рабочая температура. Для контроля готовности паяльника к работе используются индикаторы (обычно красная и зеленая лампочки). При нагреве горит красный индикатор, а когда нагреватель достигает рабочей температуры, то загорается ещё и зелёный.

Насадки на плоский ТЭН имеют цилиндрическую форму и называются дорн и гильза. Дорн служит для нагрева внутренней полипропиленовой поверхности раструба, а гильза применяется для размягчения внешнего слоя соединяемой трубы.

Насадки для сварочного аппарата
Насадки для сварочного аппарата должны иметь идеально ровное и гладкое основание – от этого зависит скорость их нагрева и стабильность температуры расплавляемого полипропилена

Сверху насадки имеют антипригарное покрытие, чтобы размягченный полипропилен к ним не прилипал. На каждый диаметр трубы имеются свои насадки. Обычно они идут в комплекте с паяльником в количестве 3-5 пар.

Для цилиндрических нагревателей используются хомутовидные насадки. Их максимальное количество на стержне паяльника зависит от длины нагревателя.

Подставки под сварочный аппарат существуют универсальные и индивидуальные.

По форме они могут быть:

  • крестовые;
  • U-образные;
  • прямоугольные.

Универсальные подставки могут приобретаться отдельно и подходят под большинство паяльников, а индивидуальные имеют специальное крепление, предназначенное для конкретной модели или целой серии оборудования. Все подставки относительно компактны, но отличаются весом.

U-образная и крестовая подставки
Конструкция и внешний вид подставок могут быть различными, главное, чтобы они обладали необходимым для работы качеством – устойчивостью
Прямоугольная подставка под паяльник
Наилучшая подставка имеет в основании прямоугольный металлический лист. Такая конструкция наиболее устойчива, но много весит и редко используется в портативных устройствах

Изредка попадаются паяльники с нагревателями и подставками необычной формы, но массового распространения они не получили.

Принцип работы электроприбора

Работа паяльника полипропиленовых труб основана на термическом размягчении поверхностей спаиваемых деталей с последующим их соединением.

Изделие с раструбом одевается на дорн, а обрезанная труба всовывается в отверстие разогретой гильзы. Детали нагреваются в течение нормативного времени, указываемого в инструкции каждого паяльника отдельно. Затем детали снимаются с насадок и соединяются.

Если вы никогда не занимались подобными работами, советуем ознакомиться с технологией самостоятельной сварки полипропиленовых труб.

Процесс сварки ПП труб
В процессе сварки труб важно соблюдать равномерность нагрева обеих соединяемых деталей, чего можно достичь только при качественных насадках

Критерии выбора раструбных моделей

Выбор паяльника для полипропиленовых труб должен начинаться с изучения комплектации и характеристик оборудования.

Главными факторами, которые обеспечивают долговечность и функциональность этого прибора являются:

  • мощность нагревательного элемента;
  • комплект насадок;
  • производитель оборудования;
  • стоимость паяльника.

Сварочный аппарат практически всегда идет в комплекте со вспомогательными инструментами: рукавицами, отверткой, рулеткой и другими. Поэтому при выборе прибора, особенно через интернет, необходимо учитывать и этот нюанс.

Критерий #1 — потребляемая мощность оборудования

Большинство советов по выбору мощности паяльника в интернете основываются на утверждении, что она должна быть не менее десятикратного размера трубы в миллиметрах. Максимальный диаметр напорных трубопроводов домашних систем редко превышает 63 мм, поэтому рекомендуемая мощность паяльника теоретически должна составить 500-600 Вт. Однако такой подход не учитывает реальных характеристик оборудования.

Показатели мощности паяльника
Для изготовления нагревателей более высокой мощности не требуются дополнительные расходы, поэтому большая часть паяльников потребляет свыше 1 кВт

Минимальная мощность большинства раструбных паяльников, представленных на рынке, составляет 800 Вт, максимальная – 2 кВт, поэтому любого из этих приборов будет достаточно для монтажа домашних систем отопления или водоснабжения.

Более мощные паяльники быстрее набирают температуру после нагрева очередной пары пластиковых изделий, но, с учетом времени на их последующее соединение, данное преимущество не имеет особого значения.

Стоимость оборудования практически не зависит от мощности нагревателя, поэтому ориентироваться на эту характеристику можно только с учётом электробезопасности. Квартирная электропроводка рассчитана на максимальные нагрузки в 3,5-4 кВт, поэтому при работе двукиловатных паяльников использование другого оборудования с аналогичной мощностью будет ограничено.

Если паяльник с минимальной мощность покупать принципиально не хочется, то лучше всего приобрести прибор с потреблением электроэнергии 1,2-1,4 кВт.

Критерий #2 — виды нагревательных насадок

Насадки для труб всегда входят в комплект поставки паяльника. Они изготавливаются двух типов, в зависимости от формы нагревательного элемента. Для плоских нагревателей насадки делаются в виде закрытого с одной стороны цилиндра. Они фиксируются друг к другу болтом по обе стороны от металлической пластины паяльника.

Дорны и гильзы для нагревательных цилиндрических стержней имеют полукруглое основание. Пара таких насадок охватывает ТЭН в виде хомута и фиксируется двумя болтами.

Такая конструкция паяльника считается более эффективной, потому что большая площадь контакта поверхности нагревателя и насадок ускоряет их прогрев и стабилизирует температуру при расплавлении полипропилена.

Цилиндрический нагреватель с тремя насадками
Количество насадок на нагревательном стержне влияет на требуемое для размягчения полипропилена время при одновременном разогреве труб с разными диаметрами

Дорны и гильзы выполнены из металла и покрыты антипригарным покрытием из обычного или металлизированного тефлона. Он предупреждает прилипание расплавленного полипропилена к поверхности.

Несмотря на простоту конструкции, насадки являются оборудованием, которое может быстро выйти из строя. Тонкий слой тефлона имеет свойство быстро стираться, после чего насадки становятся непригодными для использования.

Поэтому лучше покупать продукцию проверенных производителей, за качество которых могут поручиться продавцы в магазинах. Проверить толщину и качество тефлона визуально невозможно.

В базовую комплектацию паяльника обычно входят насадки диаметром 20,25 и 32 мм. Некоторые модели оборудования поставляются с дорном и гильзой с диаметрами 40, 50 и 63 мм.

Насадки стоят недешево, поэтому их стоимость влияет на общую цену комплекта оборудования. Если не предполагается сварка труб больших диаметров, то лучше купить паяльник с минимальным набором насадок, а потом докупить их, если понадобится. А при достаточном количестве денег можно сразу приобрести модель сварочного аппарата с максимальной комплектацией.

Критерий #3 — компании-производители

Оценить качество паяльника в магазине по его внешнему виду практически невозможно. Исключение составляют разве что низкопробные китайские модели, которые имеют жестяной корпус, тонкий электрический шнур и минимальную комплектацию.

Качество сварочных аппаратов во многом зависит от страны изготовителя. Масштабно выйти на экспортные рынки могут только крупные заводы, поэтому именитых компаний в этой сфере немного.

В отечественных магазинах представлены паяльники, произведенные в таких странах:

  1. Германия: Rothenberger, Kern.
  2. Чехия: Dytron
  3. Турция: Candan, Valtec, Cobra.
  4. Украина: Темп, Днипро.
  5. Россия: Уралмаш, Сплав.
  6. Китай: Fora, Sturm, Энкор.

Существуют десятки других производителей, но вышеуказанные бренды наиболее испробованы на практике, и об их качестве можно судить по реальным отзывам. Лучшие и наиболее популярные среди пользователей модели мы рассмотрели в следующей статье.

Паяльник фирмы Dytron
В комплекте поставки качественных европейских паяльников редко можно найти множество сопутствующих инструментов, которыми другие производители пытаются завлечь покупателя

Наиболее надежным считается немецкое и чешское оборудование, которое прослужит без поломок в течение нескольких лет. Его стоимость может быть в 10-12 раз выше российских и украинских аналогов при одинаковой комплектации.

Столь большая разница в цене обусловлена не только отменным качеством продукции европейских производителей, но и отличием в себестоимости.

Главным преимуществом надежных моделей является точность температурного режима на протяжении всего срока эксплуатации. Компании Rothenberger, Dytron и Kern являются лучшими производителями сварочного оборудования на европейском рынке.

Турецкие компании пытаются копировать сварочное оборудование для полипропиленовых труб у своих немецких конкурентов, но используя более дешевые комплектующие. Качество их паяльников ненамного уступает европейским аналогам, но стоит гораздо дешевле.

Украинские и российские производители сварочного оборудования под своими брендами обычно продают модели, собранные под заказ в Китае. Из-за этого качество отечественных и китайских приборов мало чем отличается. При покупке паяльников из этих стран ориентироваться можно только на стоимость, которая прямо пропорциональна качеству и комплектации приборов.

Критерий #4 — комплектация паяльника

В коробке с раструбным паяльным аппаратом могут находиться различные вспомогательные инструменты, стоимость которых может сильно влиять на конечную цену комплекта.

К паяльнику могут дополнительно прилагаться:

  1. Фаскосниматель.
  2. Труборез.
  3. Перчатки.
  4. Рулетка.
  5. Ключ для фиксации насадок.
  6. Отвертка.
  7. Уровень.

Наиболее дорогим устройством в комплекте, после самого пальника и насадок, является труборез. Без него качественный процесс пайки труб просто невозможен. Наличие этого инструмента является крайне желательным при покупке сварочного оборудования.

Комплект сварочного оборудования
Сварочный аппарат продается в чемоданчике, в котором предусмотрены отдельные ячейки для каждой детали. Качество изготовления этого кейса зачастую аналогично качеству самого оборудования

Следует отметить, что труборезы в дешевых комплектах довольно быстро тупятся, и приходится докупать более качественный инструмент.

Рекомендуем ознакомиться с правилами использования ножниц для резки труб.

Советы по покупке и эксплуатации

Исходя из анализа качества и долговечности сварочного оборудования, можно дать такие советы по его покупке:

  1. Для разовых домашних работ можно приобрести паяльник известного отечественного производителя с гарантией.
  2. При сварке небольшого количества пластиковых труб целесообразнее взять сварочное оборудование в аренду.
  3. Турецкие паяльные аппараты можно купить при самостоятельном монтаже многочисленной домашней разводки труб и наличии соответствующей суммы денег.
  4. Приобретать качественный европейский паяльник рекомендуется при желании заняться монтажными работами профессионально.

Приобретение надежного дорогого паяльника не гарантирует его долгий срок службы.

Для сохранения характеристик оборудования необходимо соблюдение эксплуатационных правил.

  1. При работе с паяльником необходимо одевать рукавицы, защищающие от ожога.
  2. Паяльники обычно имеют металлический корпус, поэтому для исключения возможности поражения электрическим током необходимо подключать его к розетке с заземлением.
  3. Нужно следить, чтобы нагреватель не соприкасался с деревянным полом или легковоспламеняющимися предметами. Желательно при работе использовать специальную подставку.
  4. Пробную сварку деталей желательно проводить на ненужных обрезках труб.
  5. Следует очищать насадки после выполнения комплекса сварочных работ.

Следование указанным советам позволит приобрести надежное оборудование, а также долго и безопасно его эксплуатировать. Ведь процесс сварки имеет множество нюансов, которые необходимо изучить перед самостоятельным его применением. А параметры этого процесса зависят от типа полипропилена, диаметра труб, мощности паяльника и других факторов.

Вы хотите научиться паять полипропиленовые трубы своими руками? В таком случае рекомендуем ознакомиться с другими нашими статьями, где мы подробно рассмотрели технологию сварки, температуру и разобрали основные ошибки, допускаемые новичками:

Выводы и полезное видео по теме

Недорогие модели паяльников могут прослужить долго, но при покупке оборудования не стоит учитывать единичные мнения непрофессионалов, которым повезло в выборе прибора. В видеороликах предлагаются экспертные советы специалистов по характеристикам паяльников для ПП труб и особенностях их выбора.

Обзор аппарата для сварки труб VALTEC:

Правила выбора сварочных аппаратов:

Сравнение дешевого и дорогого паяльника:

Выбор сварочного оборудования для полипропиленовых трубопроводов во многом зависит от финансовых возможностей покупателя. Но при покупке паяльника необходимо учитывать и их технические характеристики, чтобы приобрести именно то оборудование, которое необходимо для выполнения поставленных монтажных задач.

Вы тоже выбираете аппарат для сварки пропилена и хотите уточнить пару спорных моментов, затронутых нами в статье? Задавайте свои вопросы в комментариях – наши эксперты постараются вам помочь.

Или вы давно являетесь владельцем паяльника (а может и не одного) и имеете хороший опыт пайки труб? Поделитесь, пожалуйста, своими рекомендациями с новичками, расскажите о плюсах и минусах вашего оборудования, покажите фото своего паяльника, добавляйте советы по эксплуатации.
