Монтаж полипропиленовых труб своими руками: технология работы с ПП трубопроводом

Решили сделать капитальный ремонт в квартире? Тогда стоит учесть, что без замены водопровода он будет неполноценным. Согласитесь, будет обидно, если сразу после ремонта одна из труб даст течь, и, чего доброго, затопите соседей. Отличной альтернативой устаревшим водопроводным коммуникациям являются пластиковые трубы.

Сделать пластиковую разводку отопительной системы или водопровода в квартире довольно просто. Чтобы провести монтаж полипропиленовых труб своими руками, требуется лишь набор специального оборудования и минимум технических навыков.

Далее мы расскажем, какие инструменты нужны для работы, и как их правильно использовать. Кроме того, в статье вы найдете информацию о том, как правильно составить схему разводки пластикового трубопровода, а также пошаговую инструкцию по сварке полипропиленовых труб. В помощь домашнему умельцу мы подобрали тематические видеоролики.

Анатомия полипропиленовых труб

Большинство полипропиленовых (ПП) труб одинаково только на первый взгляд. Более детальное их рассмотрение позволит заметить различия по плотности материала, внутренней структуре и толщине стенок. От этих факторов зависит сфера применения труб и особенности их монтажа.

Классификация  ПП материала

Качество сварного полипропиленового шва и эксплуатационные характеристики труб во многом определяются технологией изготовления ПП.

Существуют такие разновидности деталей, исходя из материала их изготовления:

1. PРН. Однослойные изделия, выполненные из гомополипропилена. Применяются в промышленных трубопроводах и системах холодного водоснабжения.
2. РРВ. Однослойные изделия из блоксополимера ПП. Применяются при монтаже напольных отопительных сетей и холодных трубопроводов.
3. PPR. Однослойные изделия, выполненные из рандомсополимера ПП. Применяются в системах водоснабжения и домашнего отопления с температурой воды до +70°С.
4. PPS. Трудновоспламеняемый вид труб с рабочей температурой до +95 °С.

Существуют ещё многослойные армированные детали из ПП.

При нагревании на 80 градусов армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные – на 12 мм/м

Они имеют дополнительную внутреннюю алюминиевую оболочку, которая резко уменьшает температурные удлинения, облегчая монтаж разводки и безопасность эксплуатации.

Минусом этих изделий является необходимость перед пайкой снятия верхнего полимерного слоя и алюминия на глубину проникновения трубы в фитинг.

Детальнее виды ПП труб по материалу изготовления и фитинги мы рассмотрели в другой нашей статье.

Как выглядит маркировка?

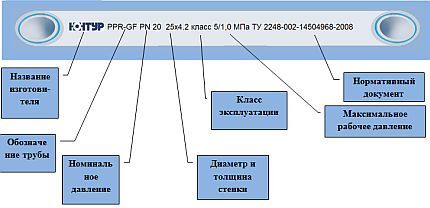

Выбрать требуемые трубы и фитинги для пластиковой разводки в строймаркете можно и самостоятельно. Нужно только знать условные обозначения маркировки.

Показатели могут быть в другой последовательности и на иностранном языке, но любую расшифровку должны знать менеджеры магазина

Для определения сферы применения полипропиленовых изделий главным является показатель PN. Это показатель номинального давления в кгс/см2 (1 кгс/см2 = 0,967 атмосфер), при котором эксплуатационный ресурс не изменяется. Базовая температура теплоносителя при расчете принимается равной 20 °С.

В бытовой сфере применяются 4 основных типа ПП труб с различными показателями PN:

1. PN10 – для холодного водопровода;
2. PN16 – для холодного и для теплого водопровода;
3. PN20 – для горячей воды и систем отопления;
4. PN25 – для систем отопления, особенно центрального типа.

Изделия с PN25 часто имеют большую линейную длину, поэтому практически всегда армированы алюминиевой фольгой или прочным стекловолокном для меньшего расширения при нагревании. Рекомендуем детальнее разобраться с маркировкой ПП труб для отопления.

Внешний вид и внутренняя структура

Качественные ПП трубы имеют на срезе идеально круглую форму. Толщина стенок и армирующего материала должна быть одинакова по всей окружности, не должно быть разрывов алюминия или стекловолокна.

Для обрезки верхнего слоя пластика и фольги на армированных трубах нужно приобрести специальный инструмент – шейвер. Он недорог и прост в эксплуатации

Армированная труба традиционно состоит из трёх слоев: внутреннего и наружного полипропиленового и среднего алюминиевого или стекловолоконного. Поверхности труб должны быть гладкими, без наплывов и углублений.

Цвет материала может быть зеленым, белым или серым, но от этого качество и характеристики труб совершенно не зависят.

Преимущества и недостатки ПП

Преимущества ПП труб при монтаже внутреннего отопления и водоснабжения очевидны и подтверждаются их безраздельным доминированием в этой сфере.

Свойствами, которые делают эту продукцию приоритетной для сборки внутридомовых коммуникаций, являются:

• бесшумность;
• прочность при ударах;
• легкость;
• устойчивость к коррозии;
• долговечность;
• герметичность соединений;
• дешевизна;
• невосприимчивость внутренних стенок к налетам.

Но полипропиленовые трубы обладают и негативными сторонами, которые доставляют неудобства при монтаже:

• отсутствие гибкости;
• сильное относительное удлинение при нагреве;
• необходимость наличия специнструмента при соединении отдельных изделий.

Специалисты, которые ежедневно проводят сборку ПП труб, давно выработали способы компенсации перечисленных недостатков, поэтому особых альтернатив полипропилену нет.

Подготовка к монтажу ПП труб

Водопроводную разводку с помощью одних рук и труб сделать невозможно, поэтому следует разобраться в схемах отопления и водоснабжения, необходимых инструментах, способах соединения и используемых материалах.

Сборка системы водоснабжения из ПП труб включает ряд традиционных этапов:

Этап #1. Составление проекта

Прежде чем закупать материал для монтажа отопления и водопровода, необходимо определиться с их схемой разводки.

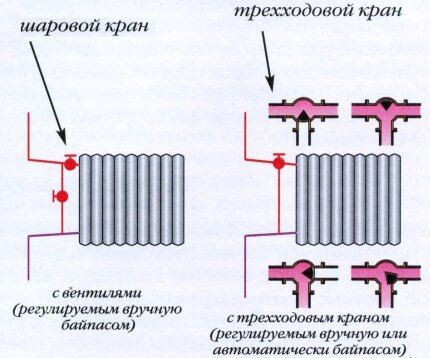

Подсоединять батареи к отопительному контуру можно четырьмя основными способами:

• проточным;
• с нерегулируемым байпасом;
• с вентилями;
• с трехходовым клапаном.

Окончательный выбор варианта монтажа определяется обычно финансовыми возможностями хозяев квартиры, потому что запорная арматура стоит недешево.

Особенности монтажа отопления из полипропилена мы подробно рассмотрели в этой статье.

Схемы с регулируемыми вентилями позволяют без ущерба гидродинамике системы регулировать мощность радиаторов отдельно в каждой комнате дома

У водопровода также имеются основные принципиальные схемы проектирования разводки, но их всего две: коллекторная и тройниковая (традиционная в квартирах).

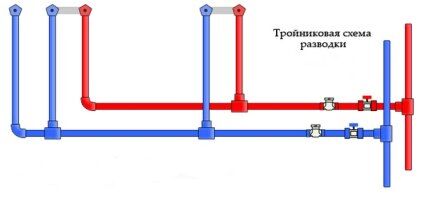

Тройниковая схема монтируется в квартирах, где небольшая длина труб и малое количество одновременно используемых сантехнических приборов не приводят к падению давления в общем контуре

Тройниковую схему называют ещё последовательной. Она подразумевает проведение вдоль всех сантехнических приборов одной трубы, от которой с помощью тройника последовательно делаются отводы.

Коллекторная схема подразумевает установку на входе воды в дом коллектора в виде флейты. Он позволяет компактно сделать несколько отводов в разных направлениях.

Коллекторная схема рекомендуется к установке в больших домах, где возможно падение магистрального давления при одновременном включении нескольких сантехнических приборов

Разводку можно делать внутри стен или в открытом виде. Первый вариант требует детальных расчетов, учитывающих удлинение труб при нагреве.

Советуем более подробно ознакомиться со схемами разводки водопровода из ПП труб.

Этап #2. Подготовка инструментов

Существенным минусом самостоятельной работы с полипропиленовыми трубами является необходимость использования специнструмента. Цена монтажного комплекта оборудования составляет от 100 до 200 долларов.

Комплектация готовых наборов может отличаться у различных производителей. Особенно на общую цену влияет мощность паяльника и его функциональность

В такой набор должны входить:

• электросварочный аппарат с подставкой или попросту паяльник для ПП труб;
• ножницы-труборезы;
• шейвер для снятия наружного слоя и алюминия с армированных труб;
• калибратор и фаскосниматель для контроля и регулирования диаметра деталей;
• насадки для разогрева спаиваемых элементов.

Помимо специального оборудования, для монтажа ПП труб понадобится разводной ключ, маркер, рулетка и другие общехозяйственные инструменты.

Если планируются разовые монтажные работы, то можно взять паяльный набор в аренду.

Этап #3. Выбор полипропиленовых фитингов

Для сварки ПП труб между собой в различных комбинациях, а также для подсоединения их к сантехническим приборам используются ПП фитинги.

К ним относят;

• переходники;
• ниппельные отводы;
• соединительные муфты;
• муфты с резьбой;
• тройники;
• заглушки;
• крестовины;
• разъемные соединители;
• шаровые краны;
• хомуты.

Несколько советов по выбору фитингов и монтажу труб:

Качество полипропилена и толщина стенок у фитингов тоже может отличаться, поэтому выбирать их нужно соответственно маркировке труб.

Этап #4. Выбор схемы соединения

Существует принципиальное отличие в пайке труб диаметром до 63 мм и от 63 мм. Трубы, которые равны или больше этого размера, спаиваются встык, а которые меньше – соединяются раструбным методом.

Последний предполагает формирование стыка за счет того, что расплавленный обрезанный конец трубы входит на несколько сантиметров в расширенный раструб фитинга.

Этим же способом выполняются и соединения двух труб между собой с помощью муфты.

При встречном соединении труб важно, чтобы на их стыке не сформировался выступающий внутрь наплыв: он будет препятствовать продвижению воды, понижая давление в системе

В зависимости от присутствия резьбовых деталей, соединения ПП изделий могут быть:

• разъёмные;
• неразъемные.

Разъемные соединения подразумевают припаивание к концам соединяющихся деталей двух резьбовых фитингов с наружной и внутренней резьбой.

К неразъёмному типу относится вышеописанный раструбный метод соединения путем спаивания двух полипропиленовых изделий.

Чтобы более подробно ознакомиться с технологией сварки труб из полипропилена, переходите по этой ссылке.

Пошаговая инструкция сварки ПП труб

После покупки всех необходимых труб и фитингов можно приступать к их сварке. Этот процесс будет рассмотрен пошагово, с иллюстрациями, чтобы не осталось никаких вопросов.

Шаг #1 — обрезка труб

Этот процесс производится с помощью трубореза. Если срез будет скошенный, то более длинная кромка может сформировать при пайке наплыв и сузить внутренний проход фитинга.

Труборез имеет широкое основание, которое помогает выдерживать прямой угол при резке, но это не означает, что контролировать перпендикулярность среза не нужно самостоятельно

Труборезы имеют максимальное ограничение по диаметру, поэтому выбирать нужно ту модель, которая подойдет под купленные трубы.

Шаг #2 — обработка трубы и формирование фаски

После обрезки необходимо сформировать небольшую фаску на детали, которая будет всовываться в раструб. Для этого применяются различного размера ручные калибраторы либо насадки для шуруповерта.

Оба инструмента имеют встроенные ножи, которые формируют фаску со стандартными параметрами.

Формировать фаску насадкой для шуруповерта можно прямо в руках, не прибегая к жесткой фиксации трубы в тисках

Для получения среза нужно насадить трубу на ручной калибратор и несколько раз с нажимом прокрутить вокруг оси.

На армированных трубах, помимо фаски, снимается верхний слой ПП и алюминиевой фольги с помощью шейвера. Он имеет вид цилиндра с ручками и подходит только под один конкретный размер.

Не рекомендуется производить снятие слоев армированных труб обычным ножом – это может повредить спаиваемую поверхность и уменьшить прочность соединения

После формирования фаски и снятия алюминиевой фольги требуется вытереть все детали начисто.

Шаг #3 — подготовка паяльника

Температура пайки полипропиленовых труб варьируется от 260 до 280 °C, но любителям лучше использовать безрегулировочные паяльники или нагрев до 260 °C. Рекомендуем подробнее рассмотреть значения температуры пайки полипропилена.

Перед включением необходимо надеть на утюг паяльника двусторонние насадки (дорн и гильзу) и поставить прибор на крестовидную подставку.

Чем мощнее паяльник, тем большее количество труб он может сварить в единицу времени, но для домашних работ достаточно 800-ваттного прибора

Затем следует включить паяльник. При достижении на нем температуры 260 °C загорится сигнальная зеленая лампочка.

Шаг #4 — нагрев и соединение деталей

Работать с трубами рекомендуется в перчатках. Для нагрева деталей необходимо одномоментно одну соединяемую деталь насадить на дорн, а вторую всунуть в гильзу.

Присоединять и разъединять полипропиленовые детали с паяльником необходимо прямо без крутящих движений. Аналогичное правило действует и при соединении разогретых изделий

Для соблюдения глубины соединения можно заранее маркером сделать соответствующую отметку на трубе и ориентироваться на неё при всовывании изделия в раструб.

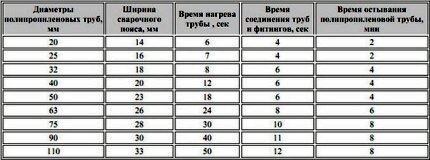

В нижеприведенной таблице указано нормативное время нагрева, соединения и остывания труб, в зависимости от их диаметра, а также глубина всовывания в раструб. При работе в холодном помещении время нагрева может быть увеличено на 1-2 секунды.

Указанные в таблице временные параметры являются ориентировочными. Точные цифры нужно смотреть в инструкции к конкретной модели паяльника

После нагрева соединяемые детали с усилием прямым движением нужно состыковать до намеченной черты. Важно не допускать поворота деталей.

Сдвиги трубы и фитинга друг относительно друга допускаются только в течение 4-12 секунд. После этого любые подвижки будут очень негативно сказываться на качестве соединения.

При соединении деталей их оси должны быть расположены максимально параллельно, потому что через 20-30 секунд исправить кривизну будет невозможно

После соединения необходимо дать полипропилену остыть в течение указанного в таблице времени. Желательно посмотреть на получившийся внутренний шов, чтобы убедиться, что наплыв не перегораживает проход. В противном случае придется перепаивать детали. На этом процесс пайки заканчивается.

Чтобы в процессе сваривания пластика избежать популярных ошибок, рекомендуем ознакомиться с правилами и ошибками пайки.

Как правильно крепить трубопровод?

Хорошая разводка отопления или водопровода – это не только качество соединения, но и реализация знаний, как монтировать собранные полипропиленовые трубы.

Правильное крепление пластиковой разводки к стенам предотвратит её провисание и деформацию при нагреве горячей водой.

При ремонте иногда приходится с силой выдергивать трубу из клипс, поэтому дюбели должны прочно фиксировать этот небольшой элемент у стены

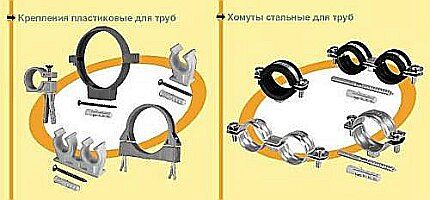

Для фиксации труб применяются: клипсы (одинарные, наборные, с зажимом) и хомуты (на шпильке, спаренные, пристенные).

На рынке постоянно появляются новые модели, поэтому выбор хомутов и клипс лучше производить непосредственно в магазине. Клипсы в основном обеспечивают свободное движение труб вдоль оси, а хомуты прочно фиксируют их в одном положении.

Особенно опасным последствием неправильного монтажа является пренебрежение термическим растяжением труб.

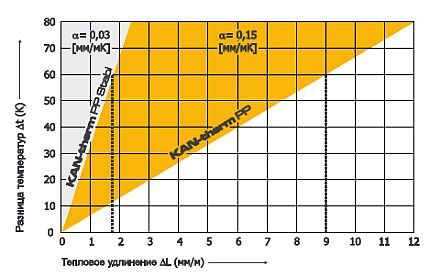

Длина простых ПП труб может изменяться при нагреве на 10-15мм/1м. При их жесткой фиксации происходит деформация в местах спаек, что может привести к разрыву соединения. Для снятия напряжения используются такие виды компенсаторов:

• Z-образные;
• П-образные;
• Г-образные
• кольцевые.

Правила работы с компенсатором:

После пайки компенсаторов и крепления труб к хомутам и клипсам можно приступать к испытаниям собранной системы.

Выводы и полезное видео по теме

Алгоритм действий при спаивании полипропиленовых труб лучше всего запоминается после просмотра соответствующих видеороликов. Также будут показаны виды фитингов и особенности их сварки.

Виды паяльников и инструкция по пайке полипропиленовых труб:

Секреты монтажа ПП труб:

Виды фитингов и правила их пайки:

Вышеописанные технологии монтажа полипропиленовых труб и фитингов просты и не требуют профессиональных навыков. Видеоматериалы наглядно демонстрируют этапы процесса пайки, которые можно освоить самостоятельно за несколько минут.

Поэтому для сборки водопроводной разводки своими руками достаточно закупить необходимые материалы, найти оборудование и следовать описанным в статье алгоритмам действий.

Хотите собрать пластиковый трубопровод, но не до конца разобрались с нюансами? Спрашивайте совет — мы постараемся максимально развернуто вам ответить.

А может вы специалист по пайке ПП труб и хотите поделиться ценными советами с новичками? Пишите свои рекомендации в блоке комментариев — многие домашние мастера, впервые столкнувшиеся с пайкой полипропилена, будут вам благодарны.
