Устройство вентиляции погреба с одной и двумя трубами: обзор важных технических аспектов

Владельцы частных домов, как правило, используют для хранения продуктов погреб. Но из-за отсутствия окон помещение лишено нормального уровня воздухообмена. Это приводит к повышенной влажности, образованию грибка с плесенью, ускоренной порче продуктов, что весьма неприятно, не так ли?

Хотите предотвратить подобные проблемы, но не знаете как? Мы подскажем вам решение — ведь обеспечить приток воздуха поможет правильно организованная вентиляция погреба с двумя трубами. И ее под силу сделать самостоятельно.

Основные этапы проведения работ и правила обустройства подробно рассмотрены в нашей статье. Материал дополнен наглядными фотоинструкциями и снабжен подробными видеорекомендациями по организации оптимальных климатических условий в погребе. Изучив которые даже новичок сможет разобраться с основами устройства системы вентиляции в домашних условиях.

Требования к обустройству подвала

Подвальное помещение, как правило, есть в каждом частном доме. Многие обитатели частного сектора оборудуют в нем хозяйственные помещения, погреб, устраивают сауны, спортзалы, комнаты для отдыха, что требует обустройства сложной системы принудительной вентиляции.

Однако чаще всего подвал применяется для хранения продуктовых запасов, которые хоть и нуждаются в определенном микроклимате, но не требуют устройства принудительной вытяжки.

В этом случае вполне достаточно будет сделать естественную приточно-вытяжную вентиляцию.

Отсутствие или недостаточная вентиляция погреба является главной причиной увеличения влажности и образования плесени

Тем не мене, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения.

Рассмотрим их детальнее:

1. Исключить попадание в подвал естественного освещения. В подвале не должно быть окон, допускается периодическое использование электрического освещения.
2. Организовать благоприятный температурный режим. Для этого погреб обустраивают таким образом, чтобы одна из его сторон контактировала с наружной стеной дома.
3. Обеспечить нормальный воздухообмен помещения, что обеспечивается наличием вентиляции.
4. Поддерживать необходимую влажность помещения. Оптимальный показатель – порядка 90%. Этот параметр также зависит от вентиляции.
5. Обустроить хорошую гидроизоляцию, чтобы исключить попадание в погреб грунтовых вод.

Из приведенного выше перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция.

Но чтобы она эффективно функционировала и создавала оптимальный режим для хранения продуктов, нужно соблюдать определенные правила ее установки.

Самой элементарной системой вентиляции являются продухи, которые устанавливают в цоколе с противоположных сторон дома. Они подходят для подвалов малой площади с высотой потолка не более двух метров. Чтобы в погреб не попадал мусор, и не пролезли грызуны, отверстия закрывают решеткой

Недостаточное вентилирование помещения приводит к увеличению влажности и образованию плесени, избыточное может стать причиной излишней сухости подвала, что также неблагоприятно отразится на сохранности урожая.

Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размеров и характеристики помещения.

Принцип работы естественной системы

Работа вентиляционной системы естественного типа основывается на физическом законе. Разница температуры внутри здания и на улице приводит к движению воздушного потока и постоянному воздухообмену.

Теплый воздух, находящийся изнутри, устремляется к потолку, а его место занимают холодные воздушные массы, поступающие с улицы.

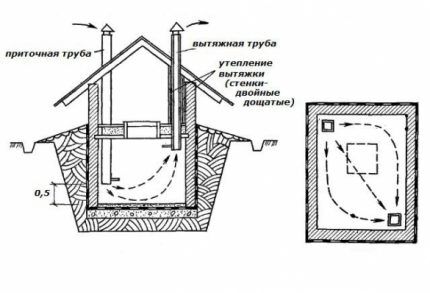

На рисунке показана схема распространения теплого и холодного воздушного потока в закрытом подвальном помещении при использовании приточно-вытяжной вентиляции

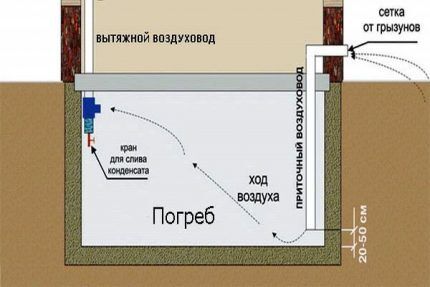

В подвале отсутствуют окна и другие отверстия, служащие для входа и выхода воздушного потока. Чтобы организовать постоянную циркуляцию воздуха в закрытом помещении, необходимо его оборудовать вытяжным и приточным воздуховодами.

Первый служит для вывода из погреба теплого застоявшегося воздуха, второй – обеспечивает поступление свежего холодного воздушного потока с улицы.

Чтобы обеспечить в помещении оптимальную температуру и хороший теплообмен, вентиляционные каналы должны находиться на максимально возможном расстоянии друг от друга.

Чем длиннее дистанция, которую проходит поток воздуха, тем лучше и качественнее вентилируется помещение.

Приточный и вытяжной воздуховоды должны быть установлены таким образом, чтобы воздуху было место «где разгуляться». Это поможет создать в помещении хороший воздухообмен и нужный температурный режим для хранящихся продуктов

Рекомендации по выбору вентиляции

Есть несколько существенных моментов, которые нужно учитывать при проектировании системы. Работа вентиляции естественного типа во многом зависит от климата, характерного для данной местности, времени года, уличной температуры.

Она наиболее эффективна в зимнее время, поскольку в холодный сезон существует большая разница между внутренней и наружной температурой, за счет чего обеспечивается хорошая циркуляция воздуха.

Но в то же время существует опасность чрезмерного увеличения воздухообмена, что не есть хорошо, т.к. морозный воздух может привести к промерзанию погреба, а соответственно, и хранящихся там продуктов. Поэтому необходимо следить за температурой и при существенном понижении, закрывать продухи.

В летний период, когда разница внутреннего и наружного температурного режима минимальна, циркуляция воздуха может полностью прекратиться. Поэтому приточно-вытяжная система, базирующая на принципе естественной вентиляции, не подходит для установки в регионах с жарким климатом.

В таких климатических условиях необходимо использовать комбинированную вентиляционную систему.

Для обустройства вентиляции небольшого погреба можно ограничиться одной трубой. Но чтобы она могла одновременно функционировать на вывод и прием воздуха, ее необходимо по вертикальной оси разделить на два канала.

Для каждого канала устанавливается своя задвижка, которая регулирует интенсивность и скорость притока и оттока воздушного потока.

Проверить функционирование такой вентиляции можно, приложив листок бумаги к каждому выходному отверстию.

При установке однотрубной вентиляции труба делится на два независимых канала, один из которых служит для приема уличного воздуха, а другой предназначен для отвода из помещения теплых воздушных масс

Оборудование для устройства вентиляционной системы

Для обустройства вентиляционных воздуховодов используются различные виды труб — асбестоцементные, пластиковые или оцинкованные металлические — квадратного, реже круглого сечения.

Вариант #1 — асбестоцементные конструкции

Асбестоцементные трубы устойчивы к коррозии, хорошо выдерживают морозы и влагу, отличаются долгим сроком службы. Такие трубы имеют достаточную длину, позволяющую смонтировать воздуховод без сварки.

Трубы из асбоцемента имеют много достоинств, однако при их транспортировке и монтаже нужно соблюдать осторожность, поскольку они отличаются хрупкостью и могут сломаться

Вариант #2 — трубы из оцинкованного металла

Оцинкованные трубы имеют небольшой вес и относительно невысокую стоимость, они устойчивы к коррозии и просты в монтаже.

Оцинковка подходит для влажных помещений, где она будет надежно и долго служить при подходящих условиях эксплуатации, но если они будут нарушены, цинковое покрытие может повредиться.

Трубы из оцинкованной стали довольно часто используют в качестве воздуховода при организации вентсистемы своими руками. Их основной плюс — небольшой вес и простота монтажа

Вариант #3 — пластиковые трубы

Чаще всего для организации вентиляции используют пластиковые трубы. Гладкая внутренняя поверхность обеспечивает хорошую проходимость воздушных потоков.

Пластиковые воздуховоды не требуют прочистки и не ржавеют, срок их эксплуатации составляет более двадцати лет, а цена их заметно ниже труб из других материалов.

Основной недостаток пластиковых конструкций – высокая горючесть материала, поэтому их нельзя устанавливать в помещениях, в которых возможно повышение температуры до предельных показателей

Как определить диаметр труб?

Определяющим фактором эффективности вентиляции является соразмерность сечения воздуховода площади помещения, где он устанавливается. Рассчитать нужный размер трубы несложно.

Специалисты советуют в подсчетах придерживаться следующего правила: на 1 кв.м. подвального помещения необходимо 26 кв.см. сечения.

Получается, что на каждый сантиметр диаметра трубы приходится 13 кв. см. сечения. Исходя из этого, можно рассчитать нужный диаметр трубы по следующей формуле:

(S погреба × 26) ÷ 13

Например, если квадратура (S) помещения составляет 8 кв.м., то получается, что для погреба необходимо приобрести трубу диаметром 16 см.

(8×26) =208÷13=16 см.

Если в погребе монтируется однотрубная вентиляция, то диаметр воздуховода должен быть больше. В таком случае для подвала этой площади рекомендуется использовать трубу сечением 17 см.

Вам также может быть интересна информация о расчете площади воздуховодов, рассмотренная в другой нашей статье.

Правила установки воздуховодов

Для организации приточно-вытяжной вентиляционной системы понадобятся два воздуховода. Чтобы циркуляция воздуха была равномерной, используются трубы одинакового диаметра. Допускается для ускорения вывода застоявшегося воздуха установить вытяжную трубу несколько большего сечения.

Воздуховоды располагают на значительном расстоянии друг от друга в противоположных стенах помещения. Таким образом создаются максимально благоприятные условия для проветривания погреба.

Желательно, чтобы по пути следования труб, было как можно меньше, а еще лучше не было совеем, изгибов и поворотов.

Чем дальше трубы находятся друг от друга, тем лучше циркулирует воздух по всему подвальному помещению

Вытяжная труба устанавливается в одном из углов подвала. Ее нижний конец должен находиться возле самого потолка (примерно 1.5 м от пола погреба), чтобы весь теплый воздух, направляющийся в верхнюю часть помещения, полностью выводился наружу.

Воздуховод проходит через все помещения дома и выводится на крышу на возвышении полутора метров над коньком.

При прохождении воздушных масс в трубе скапливается конденсат, а зимой внутри нее образуется иней. Чтобы этого избежать, необходимо утеплить воздуховод, находящийся на улице.

Для этого сверху надевается труба большего размера, а в образовавшееся пространство укладывается любой утеплитель.

Выводное отверстие закрывается мелкой сеткой. Но лучше всего на оголовок трубы установить вентиляционный дефлектор, вокруг которого создается искусственное разряжение, что способствует увеличению тяги.

Если приточный воздуховод выводится через крышу, необходимо чтобы его заборное отверстие располагалось ниже края вытяжной трубы

Приточный воздуховод размещается в другом углу погреба, его открытый конец должен подниматься над полом подвала на 40-50 см. Необходимо чтобы отверстие приточной трубы находилось ниже вытяжного на один метр. Трубу можно пустить через дом и сделать выход на крышу здания.

При этом нужно учесть, что заборное приточное отверстие на крыше также должно находиться ниже вытяжного, в этом случае создается большой перепад давления воздуха на входе и выходе, что способствует усилению тяги и улучшает приток воздуха. Поэтому внешний край трубы поднимают на крышей не выше 20-25 см.

Заборное отверстие выводят через стену наружу дома на расстоянии примерно 30 см от земли

Часто при обустройстве подвала под жилым домом, приточный воздуховод выводят через подвальное перекрытие в отверстие, проделанное в наружной стене строения.

Снаружи на приточный патрубок надевается решетка, которая предотвращает попадание в отверстие пыли и мусора и не позволяет пробраться в погреб грызунам.

Внутри подвала в каждый воздуховод необходимо установить специальные заслонки, открытием или закрытием которых регулируется интенсивность поступления и оттока воздуха.

Приточную трубу можно вывести из подвала, установив ее снаружи дома. В этом случае отверстие воздуховода поднимают над землей примерно на 80 см

Монтаж естественной системы вентиляции

Вентиляционную систему желательно проектировать и устанавливать на этапе возведения дома. В этот период все работы проводить значительно проще, чем монтировать воздуховод в готовую коробку.

Однако не всегда это возможно, зачастую воздуховод устанавливается в уже готовую конструкцию.

Если прокладка вентиляции осуществляется во время строительства погреба, в грунте делается выемка для прокладки вытяжного воздуховода. В кирпичной кладке оставляется отверстие, куда выводится труба

Если монтаж вентиляции осуществляется в отдельно стоящий погреб, то в его потолке проделывается отверстие, куда выводится вытяжная труба. Она укрепляется внутри и снаружи помещения в соответствии с рекомендациями, приведенными выше.

При обустройстве вентиляции погреба, находящегося под жилым домом, вытяжной воздуховод необходимо устанавливать в месте, где проходит общедомовой вентиляционный канал, выходящий на крышу здания.

С противоположной стороны подвала в потолке или в верхней части стены проделывается отверстие для установки приточного патрубка. В отдельно стоящем погребе труба выводится на крышу ниже уровня вытяжного канала.

В погребе под жилым домом вывод делается в наружную стену строения. Внутри подвала труба опускается на расстояние 30-50 см от пола.

Вытяжной канал подвального помещения, расположенного под домом, как правило, встраивается в общий воздуховод, а приточная труба выводится в боковую стену

После монтажа приточного и вытяжного воздуховодов, необходимо закрыть их наружные отверстия, а внутри труб установить заслонки. В выходном канале даже при утеплении в сильные морозы может скапливаться конденсат, поэтому в нижней части трубы рекомендуется установить кран для слива воды.

Для проверки работы вентиляционной системы, к впускному каналу нужно приложить тонкую бумагу. Если воздуховод работает нормально, листок будет колыхаться.

Фото-руководство по установке вытяжной трубы

Рассмотрим реализованный на практике вариант усиления вентиляции погреба посредством установки высокой вытяжной трубы.

Согласно выполненным ранее расчетам такое решение увеличит вытяжку, к тому же позволит выйти из зоны ветрового подпора, создаваемого соседними постройками и деревьями. По задумке труба устанавливается на вентиляционный короб:

По завершению сборки непосредственно вытяжной трубы и устройства отверстия для ее установки приступают к монтажу.

Высокая труба будет укреплена растяжками, которые помогут ей противостоять порывистым ветрам:

Домашний умелец, разработавший и воплотивший в жизнь эту идею, на приточное отверстие в качестве дополнения поставил вентилятор. Таким способом он улучшил воздухообмен, благодаря чему быстро избавляется от влаги в подтапливаемом в паводковый период погребе.

Особенности комбинированной системы

В тех случаях, когда вентиляция естественного типа не справляется со своими функциями, применяется более усовершенствованная комбинированная вентиляционная система.

На ее работу не оказывают влияние различные природные факторы, она не зависит от разницы температур внутри и снаружи здания и может эффективно функционировать в круглогодичном режиме.

Комбинированная вентиляция обустраивается так же, как и естественная: при помощи приточной и вытяжной труб.

Дополнительно в вытяжной канал монтируется вентилятор, который способствует быстрому выдуванию из погреба застоявшегося воздуха, вместо которого в подвал поступает чистый уличный воздух.

В больших помещениях прибор также устанавливается в приточном воздуховоде. В подвалах небольшой площади ставить вентилятор на входной канал для постоянной работы экономически нецелесообразно, поскольку будет большой расход электроэнергии.

При помощи вентилятора, установленного в отверстие приточного воздуховода, можно быстро осушить помещение, если естественная вентиляция плохо справляется с этой задачей.

На рисунке показано, каким образом канальный вентилятор должен устанавливаться в вытяжной воздуховод

Для обустройства комбинированной системы используются вентиляторы мощностью до 100 Вт. Для установки подходят канальные и осевые устройства. Первые удобны тем, что они отличаются экономной работой и не требуют больших энергозатрат. Их можно установить в любом месте воздуховода.

Среди канальных вентиляторов самыми эффективными являются приборы с амплитудным двигателем.

Осевые вентиляторы обеспечивают более мощный воздушный поток, но и энергии им требуется значительно больше. При установке приборов этого типа, рекомендуется в трубу также монтировать обратный клапан, перекрывающий поступление в помещение холодного воздуха.

Оптимальный микроклимат в погребе

Для сохранности продуктов требуется создать в подвале благоприятный микроклимат. Большое значение имеет уровень влажности помещения.

Оборудование погреба вентиляционной системой – это, несомненно, важное, но далеко не единственное условие поддержания оптимальной влажности и необходимого температурного режима.

Необходимо сделать хорошую гидроизоляцию подвала и периодически проводить ряд мероприятий по его осушению. Существует несколько способов, позволяющих избавиться от излишней сырости.

При повышенной влажности нужно чаще проветривать подвальное помещение. Особенно это актуально в летнее время, и если в погребе установлена естественная вентиляция.

Чтобы избавиться от сырости и понизить уровень влажности в подвале, нужно его обязательно проветривать, открытием входного люка

Для просушки подвала можно применять простые, но достаточно эффективные способы. Например, хорошо поглощают влагу обычная поваренная соль крупного помола и негашеная известь. Их можно занести в подвал и оставить там на некоторое время.

Еще один старый метод, которым пользовались еще наши бабушки: поставить зажженную свечу возле вытяжной трубы. Пламя создает в воздуховоде сильную тягу, за счет чего ускоряется циркуляция воздушного потока.

Этот способ работает только в небольшом погребе, и даже при этом условии на просушку помещения уйдет несколько дней.

Чтобы предотвратить падение свечи, ее нужно установить на ровную металлическую поверхность

Просушить погреб можно при помощи электронагревателя, тепловой пушки или вентилятора, которые устанавливаются посредине помещения. Но все эти способы достаточно дорогостоящие, т.к. потребуют больших затрат электроэнергии.

Иногда наоборот требуется увеличить влажность в погребе. В этих случаях можно распылить воду при помощи пульверизатора. Хороший метод – занести в подвал ящик с влажным песком или посыпать пол опилками, их необходимо периодически вспрыскивать водой.

Выводы и полезное видео по теме

Как обустроить в подвале приточно-вытяжную вентиляцию естественного типа, можно узнать из следующего видео:

Различные способы осушения подвала представлены в следующем видеосюжете:

Как установить вентилятор в воздуховод вы узнаете из следующего видеоролика:

Погреб – закрытое непроветриваемое помещение, в котором создаются неблагоприятные условия, способствующие образованию плесени, грибка и сырости.

Избавиться от негативных процессов можно только одним способом – оборудовав эффективную вентиляционную систему. Для чего необязательно обладать специальными знаниями, справиться с этой задачей может практически каждый мужчина.

Вы знаете иной способ обустройства вентиляции и эффективно используете его не один год? Ваша вентсистема погреба отличается от вариантов, рассмотренных в нашей статье? Расскажите, пожалуйста, о ней людям, которые впервые столкнулись с этим вопросом, — оставляйте свои комментарии здесь.
