Воздуховоды для вентиляции: классификация, особенности + советы по обустройству

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Людмила Гудкова
Последнее обновление: Май 2019

Поддержание комфортного микроклимата внутри помещения невозможно без циркуляции воздушных масс. Для решения этой задачи здания оснащают вентиляционными системами. Важной составляющей подобных коммуникаций считаются воздуховоды, по которым производится движение потоков.

В зависимости от выполняемых задач, такие устройства могут различаться по конструкции, параметрам, материалу изготовления и другим особенностям. Планируя обустройство вентсистемы, стоит уделить особое внимание выбору воздушных каналов — от этого зависит технология монтажа, эффективность и надежность комплекса.

Не знаете, какие воздуховоды для вентиляции лучше использовать? Мы поможем вам в этом вопросе. В статье описана подробная классификация разных видов вентканалов, обозначена специфика их применения и монтажа. Кроме того, мы перечислили практичные рекомендации по самостоятельной сборке системы воздуховодов.

Для чего нужны воздуховоды?

Под понятием «воздуховоды» понимаются специально выполненные каналы для вентиляции, благодаря которым производится подача воздушных масс в определенном направлении. Через подобные приспособления внутрь жилого или производственного помещения поступает кислород, удаляется CO2 и другие загрязнения.

В таких системах обычно предусматривается возможность регулировки интенсивности поступления воздушных масс и их давления при помощи клапанов.

Система воздуховодов на предприятии
Различные виды устройств, предназначенных для циркуляции воздуха, успешно используются в жилых постройках, в производственных пространствах, а также в общественных зданиях

Существует два способа решения проблемы циркуляции воздуха:

  • Вариант №1. В этом случае ограничиваются естественной или принудительной вентиляцией, предусматривающей один вытяжной канал для удаления использованного воздуха. Поступление нового осуществляется через технологические отверстия и/или двери, окна.
  • Вариант №2. Более сложной и эффективной конструкцией считается приточно-вытяжная система, предполагающая укладку двух каналов,расположенных отдельно друг от друга. По одному из них течет свежий воздух, по другому – удаляется использованный.

Часто в одной вентиляционной коммуникации применяется несколько разновидностей воздуховодов, которые составляют комплексную сеть, имеющую различные ответвления, шахты, рукава.

Критерии классификации оборудования

Широкое применение подобных устройств в разных сферах жилого и промышленного строительства обуславливает громадный ассортимент этих изделий. Основные категории и размерный ряд воздуховодов приводятся в нормативных документах ТУ 36-736—93, СНиП 2.04.05—91, ВСН 353—86.

Взяв за основу различные признаки, можно выделить несколько критериев, по которым классифицируются вентиляционные изделия.

Критерий №1 — по методу монтажа

В зависимости от способа прокладки, можно выделить два основных типа конструкций:

  • внешние воздуховоды, проложенные по фасадам строений;
  • встроенные каналы или шахты для вентиляции.

Наружные воздуховоды – приставные/подвесные короба, которые изготовляются из труб и других деталей, и могут иметь различные формы, параметры. На подбор элементов влияют конструктивные особенности строения и дизайн промышленного/жилого помещения.

Прокладка воздуховода под полом
Сеть воздуховодов обычно прокладывается по стенам и потолкам, однако возможны и иные варианты, например, монтаж труб под напольными покрытиями

Встроенные каналы, предназначенные для вентиляции, как правило, монтируются в стенах зданий. Внутренняя поверхность шахты в этом случае должна быть абсолютно гладкой, поскольку любые препятствия, например, остатки раствора мешают свободному курсированию воздушных масс.

Чтобы иметь возможность проводить регулярную очистку воздуховода, в нижней части канала оставляется технологическое отверстие.

Критерий №2 — по материалу изготовления

В зависимости от сферы использования могут применяться элементы вентиляционной системы, выполненные из разных материалов, а именно:

  • оцинкованной стали;
  • нержавеющей стали;
  • различных видов полимеров;
  • металлопластика.

Оцинкованные элементы хорошо подходят для эксплуатации в умеренном климате, при отсутствии агрессивных факторов. Нанесение цинка защищает сталь от ржавчины, что обеспечивает долговечность таких изделий.

Устойчивость к водяным парам препятствует возникновению плесени, благодаря чему этот вариант рекомендуется использовать в санузлах, учреждениях общественного питания и других местах с традиционно высоким содержанием влаги.

Воздуховоды из нержавеющей стали (жаростойкой или тонковолокнистой) могут применяться для переноса воздушных потоков в агрессивной окружающей среде при сверхвысокой температуре — до 500°С.

Обычно такие элементы используются в тяжелой промышленности  — металлургические, горнодобывающие и перерабатывающие предприятия.

Разновидности пластиковых воздуховодов
Гладкий полимер позволяет потоку свободно скользить по трубам с минимальным давлением. Среди достоинств таких изделий можно также назвать легкость и пластичность, благодаря чему из него фабрикуются соединительные компоненты сложной формы

Пластиковые воздуховоды чаще всего выполняются из поливинилхлорида, который отлично показывает себя в агрессивном воздушном пространстве. Он хорошо выносит влагу, пары щелочей и кислот, благодаря чему полимерные элементы часто применяются в химической, пищевой индустрии, в фармацевтике.

К недостаткам пластиковых воздуховодов относится недостаточная стойкость к механическим повреждениям и невозможность использования при высоких температурах.

Металлопластиковые элементы изготовляются из комбинации металлических и пластиковых слоев, что гарантирует им отличные технические характеристики. Подобные изделия имеют легкий вес, эстетичный дизайн, к тому же, они обладают хорошими теплоизоляционными качествами. Минусом металлопластика можно считать довольно высокую стоимость.

Критерий №3 — по форме сечения

При прокладке вентиляционных сетей наиболее востребованы элементы с круглыми и прямоугольными сечениями. При монтаже сложных систем порой возникает необходимость использования деталей с эллиптическим сечением.

Как правило, подобные воздуховоды получают, обрабатывая круглые трубы на специальном оборудовании.

Круглые изделия изготовляются по упрощенной технологии, что позволяет снизить временные и материальные затраты.

К преимуществам круглых вентиляционных воздуховодов можно отнести:

  • высокую скорость потока воздуха;
  • хорошую шумоизоляцию;
  • простой и прочный монтаж с помощью ниппельных элементов либо внешних муфт;
  • легкий вес.

Подсчитано, что по сравнению с прямоугольными аналогами при производстве круглых элементов тратится на 20-30% меньше металла.

Воздуховоды в промышленном пространстве
В производственных помещениях обычно применяются воздуховоды с круглыми отверстиями. Прямоугольные детали находят место в жилых строениях, квартирах, коттеджах

Прямоугольные конструкции больше весят и требуют значительного расхода материала. Их немаловажное преимущество – возможность оптимального размещения в пространстве.

Плоские детали занимают меньше места, их легко расположить даже в помещениях со сложной конфигурацией или с низкими потолками. Элементы соединяются фланцами, монтажными уголками, шинорейками, защелками.

Критерий №4 — по особенностям изготовления

По конструктивному исполнению вентиляционные компоненты можно разделить на следующие категории:

  • прямошовные;
  • спирально-сварные;
  • спирально-навивные.

Прямошовные изделия выполняются из листа стали, который имеет толщину 0,55-1,2 мм и длину 1,25 м. Такие воздуховоды могут быть как круглые, так и прямоугольные. В последнем случае шов размещается на сгибе, чем обеспечивается добавочная жесткость конструкции.

Спирально-сварные элементы изготовляются из стальных лент, с нанесенным на них антикоррозийным слоем. Подобная продукция имеет толщину от 0,8 до 2,2 мми длину без ограничений. Поскольку сварка стыков производится внахлест, изделия имеют прочный шов.

Спирально-навивной воздуховод
Спирально-навивные элементы обладают способностью равномерно распределять воздушные массы, передвигающиеся с высокой скоростью. Их используют при прокладке приточной/вытяжной вентиляции при постройке промышленных объектов, торговых центров, жилых зданий

Спирально-навивные воздуховоды чаще фабрикуются из оцинкованных стальных лент, которые имеют толщину 0,5-1 мм, ширину около 130 мм и произвольную длину. Они могут навиваться в ленту либо в кольцо. Последний вариант считается более качественным, но и более дорогим.

Критерий №5 — по жесткости конструкции

Если рассматривать детали для вентиляции по уровню жесткости, то они могут быть:

  • гибкими;
  • полужесткими;
  • жесткими.

Гибкие изделия часто называют гофрированными либо спиральными из-за внешнего вида. Их основой служит арматура из прочной стальной проволоки, тогда как стенки выполняются из ламинированной фольги.

Подобные конструкции легки в транспортировке, обслуживании, укладке, при этом они легко сочетаются с уже имеющимися элементами. Однако рифленые стенки снижают шумоизоляцию и задерживают скорость прохода воздуха.

Часто гофрированные воздуховоды используют для подключения кухонной вытяжки.

Полужесткие элементы изготовляются из свернутых в трубу алюминиевых лент – стальных либо алюминиевых, имеющих спиральный шов. Изделия сочетают эластичность гибких конструкций с прочностью жестких.

В отличие от гофрированных аналогов они способны растянуться только один раз, после чего уже не сжимаются. При их использовании снижается скорость воздушных масс, что особенно заметно при применении в разветвленных вентиляционных системах.

Жесткие воздуховодные конструкции
Наибольшей популярностью на профильном рынке пользуются прочные и простые в монтаже жесткие воздуховоды, на которые ориентирована значительная доля вентиляционного оборудования

Жесткие круглые либо прямоугольные элементы могут выполняться из разных материалов: стали, металлопластика, полимеров. Подобные конструкции имеют повышенную прочность, они легки в монтаже и имеют отличные аэродинамические характеристики.

Однако большой вес затрудняет их транспортировку и негативно сказывается при прокладке комплексной сети, имеющей множество разветвлений. В этом случае может понадобиться укрепление целостной системы.

Размерный ряд воздуховодов

Согласно регламентирующим документам, о которых было упомянуто выше, круглые воздуховоды из оцинкованной стали изготовляются диаметрами 100, 125, 140, 160,180, 200, 225, 250-2000 мм. Параметры прямоугольных элементов варьируются от 100 до 3200 мм.

Пример монтажа воздуховода на кухне
В одной вентиляционной системе могут применяться детали, имеющие разную конфигурацию и параметры. Для их соединения используются всевозможные фасонные элементы: тройники, отводы, переходники, диффузеры

Для выбора изделий нужного размера, необходимо знать проектное значение скорости воздуха. В жилых объектах с естественной вентиляцией этот показатель не должен превышать 1 м/сек, а с принудительной — составлять 3-5 м/сек.

Для каждого жилого помещения нужно рассчитать количество подаваемого воздуха. При расчетах нужно ориентироваться на нормативную документацию — СНиП 41-01-2003 и МГСН 3.01.01.

Существуют также специальные диаграммы, составленные специалистами, которые позволяют с легкостью найти воздуховод нужного диаметра для различных вариантов стандартных систем.

Подробная информация о расчете площади воздуховода и фасонных изделий представлена в этой статье.

Тонкости монтажа вентиляционной сети

Схема прокладки вентиляционных сетей должна содержать минимум соединений. Смыкание воздуховодов производится двумя методами: фланцевым и бесфланцевым.

Фланцевое соединение. Детали с расположенными на краях фланцами скрепляются саморезами либо клепками, которые находятся на расстоянии 20 см друг от друга. Для большей крепости швов они могут также завариваться.

Чтобы стыки были герметичными фланцы рекомендуется уплотнять прокладками из резины.

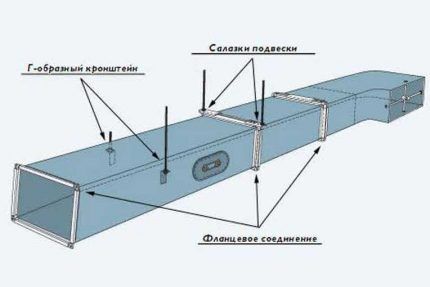

Схематичное изображение фланцевого монтажа воздуховода
Схема сборки воздуховода из нескольких элементов при помощи фланцевого метода. Указаны также элементы, которые будут использованы для крепления конструкции к несущей поверхности (+)

Бесфланцевый метод заключается в подсоединении деталей при помощи бандажа, выполненного из металлических реек. Этот способ считается более экономичным, поскольку позволяет быстрее собрать конструкцию с минимальным использованием добавочных компонентов.

На что обратить внимание?

Сборка воздуховода из жестких деталей должна производиться в такой последовательности:

  1. Перед проведением работ систему нужно разделить на несколько блоков. Длина каждого из них не должна превышать 15 метров.
  2. На всех деталях участка – воздухопроводах, фасонных элементах, отмечаются точки подсоединения.
  3. В этих пунктах просверливаются отверстия нужного диаметра.
  4. К ним подсоединяются фиксаторы, закрепляемые болтами. Стыки обрабатываются особым скотчем либо герметизирующим составом.
  5. Затем проводится полный монтаж соединительных компонентов и воздуховодов в единый узел, который закрепляется хомутами и прочими деталями.
  6. Собранный блок поднимается и подвешивается на кронштейн или другой крепеж.
  7. Элемент подсоединяется к уже выполненному ранее участку вентиляции, при этом обязательно проводится герметизация швов по диаметру.

Монтаж системы из гибких или полужестких элементов производится несколько проще, так как в этом случае легче выполнять повороты и изгибы. Важно не забывать следить за тщательной герметизацией швов.

Нормативы при прокладке воздуховодов
Расстояние между креплениями воздуховодов составляет 1,8 метров при вертикальном размещении системы и 1 метр при горизонтальном. Допустимая норма провисания гибкого элемента 5 см на 1 метр

При сборке системы из гибких полужестких элементов необходимо обратить внимание на следующие детали:

  • перед укладкой следует растянуть полностью гибкий элемент;
  • протягивая гофрированный рукав важно соблюдать указанное на упаковке трубы направление движения воздуха;
  • размещая воздуховод, нужно избегать его соседства с отопительными системами;
  • радиус изгиба должен соответствовать двойному диаметру воздуховода или превышать этот показатель;
  • крепеж участков производится при помощи пластмассовых хомутов, фольгированного скотча, подвесов, зажимов. Все стыки следует тщательно герметизировать;
  • при прокладке системы сквозь стену нужно воспользоваться специальными переходниками — гильзами.

Монтаж воздуховодов может осуществляться как с утеплением, так и без него. Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий.

Если воздуховод устанавливается в жилой комнате, где желательно соблюдать пониженный уровень шума — рабочий кабинет, спальня, детская, следует задуматься о звукоизоляции. Хороший эффект дает применение воздуховодов, имеющих большую толщину стенок, а также обматывание конструктивных элементов звукопоглощающими материалами.

Выводы и полезное видео по теме

На представленном видеоролике можно услышать мнение специалиста о пластиковых воздуховодов и советы по их монтажу:

При выборе вентиляционных элементов нужно досконально продумать схему размещения системы. Исходя из плана следует определить конструктивные особенности воздуховодов, их диаметр, пропускную способность, способы крепления и другие факторы.

Следует учесть, какие разновидности коммуникаций уже проложены в доме, а также материал стен, потолков либо иных частей строения по которым предполагается укладывать сеть, обеспечивающую циркуляцию воздуха.
