Как производится монтаж воздуховодов: установка гибких и жестких каналов вентиляции

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Лидия Коржева
Последнее обновление: Апрель 2019

Современные офисы‚ жилые дома‚ промышленные здания нуждаются в обеспечении нормального воздухообмена и в устройстве полноценной вентиляции. Для сооружения организованной системы производится монтаж воздуховодов. Устанавливают их и внутри строений‚ и снаружи. Но полноценная система вентиляции нужна и дома, вы с этим согласны?

Зная принципы обустройства системы и нюансы соединения воздуховодов в определенной последовательности‚ удастся создать функциональную вентиляционную сеть. Но как правильно это сделать? Давайте разбираться вместе — в этом материале рассмотрены разновидности воздуховодов, использующиеся при создании вентсистем.

А также подробно разобраны особенности монтажа гибких и жестких каналов. Статья для наглядности дополнена тематическими фото, схемами, подробными видеоинструкциями по установке и креплению воздуховодов.

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлический воздухопровод
Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

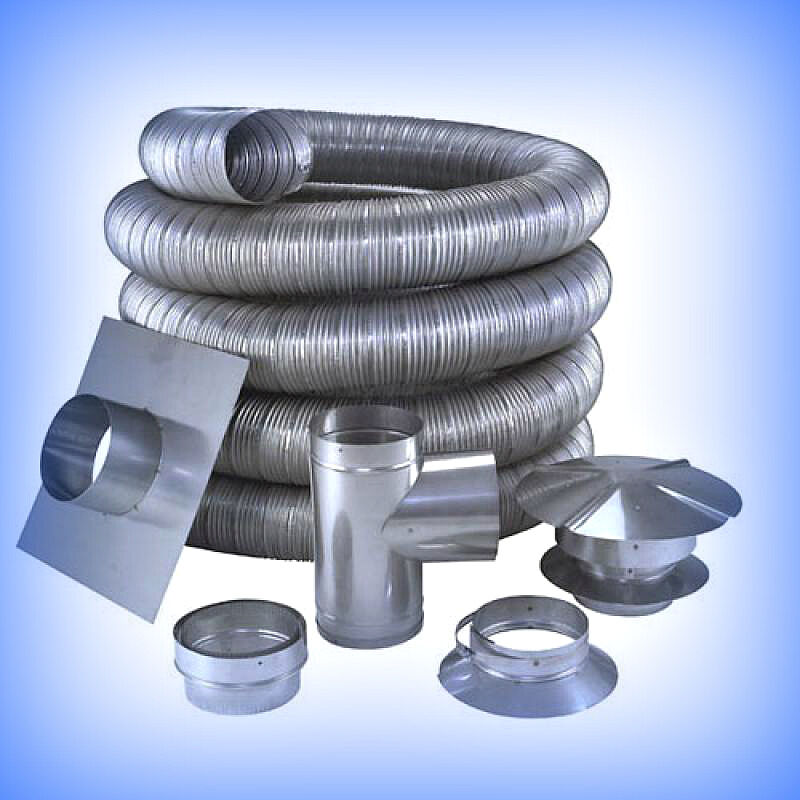

Воздуховод гибкий
Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.

Варианты монтажа гибких и жестких воздуховодов
а-з — установка горизонтальных воздуховодных каналов; и-к — вертикальных каналов; а, и — крепление к стенам; б, в, г, к — фиксация к колоннам; д, в — к перекрытиям; е, з — к формам и прогонам. Конструктивные элементы: 1 — консоль; 2 — тяга; 3 — хомут; 4 — воздуховод; 5 — траверса; 6 — стяжной болт; 7 — накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Аэродинамический расчет воздуховода

Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения.

Для круглой трубы диаметр находят из формулы:

D = √4S/π

Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B.

Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в мᶾ/ч.

Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве.

В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.

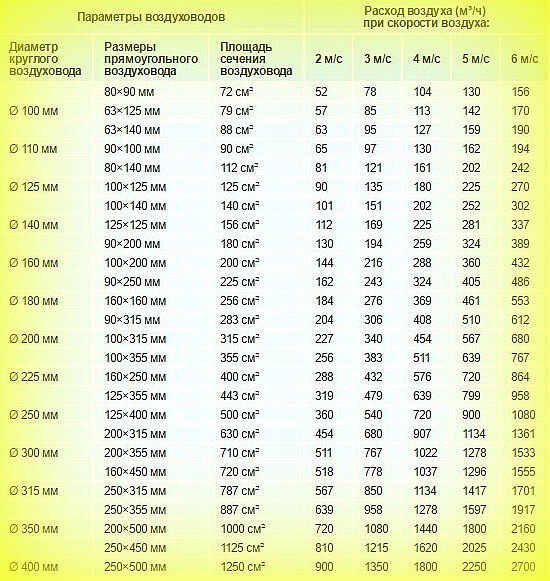

Таблица для расчетов сечения воздуховода для монтажа вентиляции
Использование табличных значений упростит процесс расчета. Иногда чтобы уменьшить шум в системе, применяют трубы с сечением, превышающим по размерам расчетную величину. С экономической точки зрения такое решение нерационально. Объемные каналы стоят дороже и крадут пространство

Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.

Вам также может быть полезна подробная информация о расчете площади воздуховодов с примерами вычислений, рассмотренная в другой нашей статье.

Особенности монтажа воздуховодов

Независимо от вида и возлагаемых на вентиляционную систему функций основную задачу, заключающуюся в транспортировке воздуха‚ выполняют в ней каналы для транспортировки воздушного потока. Изо всех работ по монтажу системы самым сложным моментом является установка воздуховодов.

Даже при грамотно выполненном расчете‚ нарушив технологию‚ никогда не выйдет создать систему‚ работающую без сбоев.

Кроме основных задач‚ вентиляция может выполнять и ряд дополнительных функций:

  • осуществлять контроль чистоты поставляемого в помещение воздуха;
  • поддерживать заданный процент влажности;
  • освобождать от всяких примесей воздух‚ удаляемый из здания.

При устройстве вытяжной вентиляции нужен всего один воздуховод. В приточно-вытяжной системе потребуется прокладка двух независимых воздуховодов для того‚ чтобы по одному из них поступал в помещение чистый воздух‚ а по другому уходил использованный.

Вентиляционный канал механической системы
Прокладка каналов для приточной, вытяжной и комбинированной вентиляции производится в соответствии с общими правилами. Устройства, побуждающие движение воздуха устанавливаются либо на входе в систему, либо на выходе из помещения

Общие правила монтажа

Существуют документы, в которых прописаны требования к монтажу и работе воздуховодов. К ним относятся СП 60.13330 и СП 73.13330.2012. Первый называется «Отопление‚ вентиляция и кондиционирование» а второй — «Внутренние санитарно-технические системы зданий».

Кроме того‚ производители‚ выпускающие воздуховоды‚ прилагают к ним свои инструкции.

К требованиям, подлежащим неукоснительному исполнению‚ относятся:

  1. Полное растяжение гибких воздуховодов при их установке.
  2. Отсутствие провисаний во избежание потерь давления.
  3. Обязательное заземление т.к. магистраль имеет свойство копить статическое электричество.
  4. Не планировать монтаж гибких и полужестких воздуховодов, если вертикальный отрезок системы представляет собой трассу, охватывающую больше чем 2 этажа.
  5. Устанавливать исключительно жесткие трубы в цокольных этажах‚ подвалах‚ в конструкциях из бетона‚ в местах контакта с грунтом.
  6. На этапе проектирования и при монтаже гибких и прочих воздуховодов следует учитывать тот момент, что в работающей системе вентиляции траектория воздуха представляет из себя спираль.
  7. На поворотах закладывать радиус‚ равняющийся минимум двум диаметрам трубы.
  8. Через стены воздуховод проводить, используя специальные гильзы из металла и переходники.
  9. Поврежденный при установке воздуховод‚ подлежит обязательной замене.

Наиболее часто воздуховоды крепят к стенам‚ потолку‚ в пространстве между потолочными фермами. Неизменным остается то, что центра воздуховодов и плоскости конструкций должны оставаться параллельными по отношению друг к другу.

Нормативами регламентируется и минимальная дистанция от воздухопровода до других конструкций.

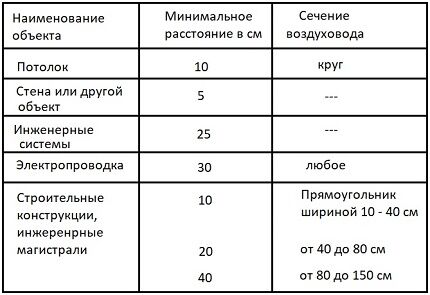

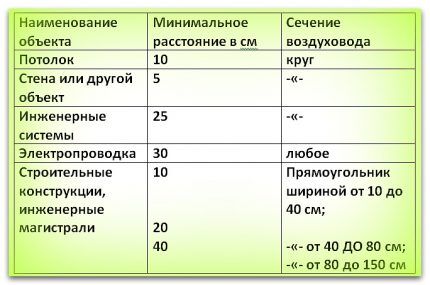

Таблица для расчетов воздуховода для монтажа вентиляции
Минимальные расстояния можно взять из таблицы. Необходимо учесть, что при пересечении воздуховодами строительных конструкций все соединения должны быть удалены от точек прохождения не меньше чем на метр

При прокладке воздуховодов возможны 2 варианта. Первый — объединенные трубы составляют систему с общей отводящей трубой. Второй — каждое помещение имеет индивидуальный воздуховод.

Виды соединений жестких воздуховодов

При монтаже системы вентиляции рекомендуется делать как можно меньше соединений. Объединяют воздуховоды при помощи фланцевого и бандажного крепления.

В первом случае фасонные элементы и концы труб дополняют фланцами, затем соединяют с использованием саморезов‚ при помощи клепок, располагая их через каждые 200 мм‚ или применив сварку. В качестве уплотнения для фланцев практикуют использование резиновых прокладок.

Изготовление фланцев — процесс сложный и не очень выгодный для производителя.

Фланцевые соединения воздуховодов
За формирование фланцевых соединений не стоит браться, не имея опыта в выполнении подобных работ. Если взялись, делать их лучше на земле, а затем подвешивать уже готовую конструкцию

Бандажное или бесфланцевое соединение более выгодно как в финансовом плане‚ так и по затратам времени. Оно предусматривает наложение на стык бандажа‚ представляющего собой тонкие металлические полосы или рейки. Этот тип соединения также нельзя назвать совершенным.

Главное — герметичность невысокая‚ из-за чего стыки становятся местами утечки воздуха, а при минусовой температуре здесь накапливается конденсат.

Использование хомута в соединении
При формировании узлов соединения как жестких, так и гибких воздуховодов важно обеспечить герметичность и исключить утечку в точках подключения к оборудованию

Существует и третий способ соединения при монтаже жестких воздуховодов — шина и уголок. Это изобретение инженеров фирмы Metz из Германии. Сейчас оно успешно отвоевывает позиции у первых двух методов. Для нарезки шин не нужно дорогостоящего оборудования, а уголок изготавливают путем штамповки.

Методы крепления воздуховодов

Существует 4 способа крепления воздуховодов:

  • шпилька плюс профиль;
  • шпилька и траверса;
  • шпилька плюс хомут;
  • перфолента.

Первый из этих методов любят использовать профессионалы. Используемый профиль имеет L или Z-образную форму. Вторым в основном крепят тяжелые воздуховоды. Снижает нагрузку на крепеж и обеспечивает дополнительную жесткую поддержку короба уголок‚ устанавливаемый под нижний угол.

В месте крепления профиля подкладывают уплотнители из резины. Они нужны для снижения шума и гашения вибрации.

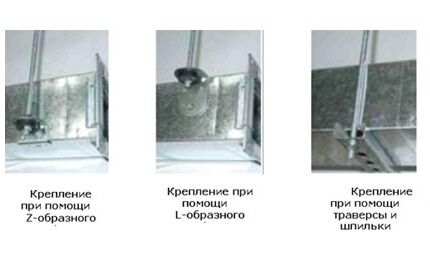

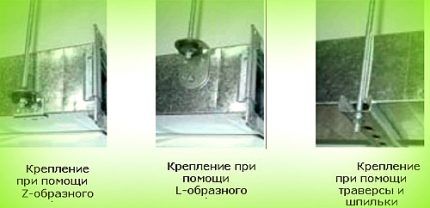

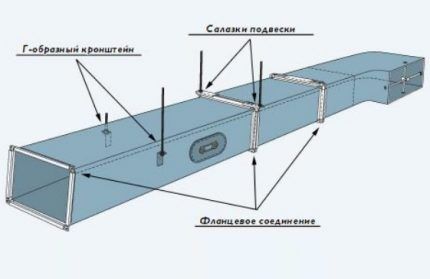

Крепление при монтаже жестких воздуховодов
На фото изображены способы крепления воздуховодов с использованием шпильки и разной формы профиля. Этот способ предпочитают всем остальным специалисты

Когда выполняют монтаж тепло- и звукоизолированных воздуховодов‚ где ширина магистрали составляет больше 60 см‚ применяют второй способ крепления. Нагрузка от самого воздуховода приходится на траверсу, а от горизонтальных перемещений страхуют шпильки.

Для лучшей изоляции от шумов необходима и прокладка резинового профиля. Размещают его между телом воздуховода и траверсой.

Для установки круглых воздуховодов — простых либо изолированных используют третий способ — шпилька и хомут. На небольших участках воздуховода‚ выполненного из гибких труб‚ можно обойтись одними хомутами. Простой и дешевый способ — фиксация с помощью перфоленты.

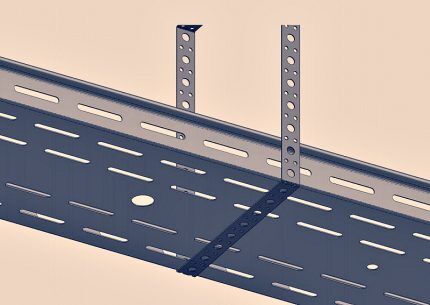

Перфорированная лента
Перфолента упрощает работу и позволяет выполнить монтаж воздуховодов за более короткое время. В ней предусмотрены отверстия для болтов и заклепок

Для круглого воздуховода из перфолент делают петлю, а для прямоугольного — подсоединяют ее к болтам. Применяют этот метод для систем с диаметром не более 20 см‚ т.к. конструкция не обладает достаточной жесткостью.

С тыльной стороны осуществляют фиксацию воздуховода прямо к потолочным конструкциям посредством анкерного соединения или с использованием струбцины.

Монтаж гибких труб

Гибкие воздуховоды монтировать проще, чем жесткие.

Технология состоит из следующих операций:

  1. Резки. Воздуховод‚ для улучшения аэродинамических характеристик‚ растягивают‚ отмеряют и намечают длину. Далее‚ делают разрез по витку.
  2. Соединения. Воздуховод одевают на патрубок с заходом минимум 5 см. При этом обязательно учитывают на направление продвижения воздуха‚ отмеченное цветной меткой на гибкой трубе. Правильная установка снижает уровень шума в системе.
  3. Герметизации. Герметизируют стык с применением герметика или специальной алюминиевой ленты. Фиксируют воздуховод при помощи шлангового хомута.

В случае выполнения монтажа теплоизолированных рукавов применяют такую же технологию, но когда воздуховод отрезают или соединяют его участки‚ предварительно заворачивают слой изоляции.

Голый каркас стыкуют или отрезают‚ герметизируют соединение и только тогда возвращают изоляцию на место. После этого ее нужно зафиксировать повторно и заизолировать.

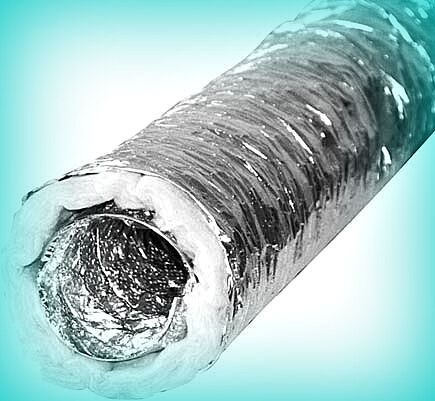

Изолированный гибкий воздуховод для монтажа вентиляции
Гибкий теплоизолированный рукав применяют и в системах вытяжной вентиляции‚ кондиционирования‚ и для подачи воздуха. Слой утепления предотвращает тепловые потери и появление конденсата

Точки крепления должны находиться на расстоянии 1.5 – 3 м друг от друга. Допускается провисание между ними не более 5 см на 1 м. Если воздуховод располагают параллельно и выше потолочных конструкций‚ расстояние между осями хомутов равняется 100 см.

Когда воздуховод занимает вертикальное положение‚ расстояние между крепежом увеличивают максимум до 180 см. Охват воздуховода хомутом не может быть меньше‚ чем ½ диаметра первого.

При необходимости выполнения поворотов нужен максимально большой радиус. С уменьшением этого параметра падает давление. Оптимально, когда радиус на изгибе равняется 2 диаметрам трубы.

Соединения воздуховодов
Часто изгибы гибких воздуховодов выполняют непосредственно за соединением трубы с каналом. Если сделать этот переход под небольшим углом‚ воздуховоды из металла могут покрыться трещинами. Большое число таких соединений повлечет за собой значительные потери давления

Незащищенный от атмосферных воздействий и ультрафиолета гибкий воздуховод недолго прослужит, если его установить на открытом воздухе.

Гибкий воздуховод‚ выполненный из металлической полиэфирной ленты‚ контактируя с трубой системы отопления, обязательно провиснет и быстро состарится. Нельзя допускать и соприкосновений воздуховодов изготовленных из разных металлов — это также негативно отражается на их сроке эксплуатации.

Немалый урон наносит синтетическим воздуховодам статическое электричество. При большом его скоплении и возникновении разряда может даже произойти взрыв. Такая ситуация возможна‚ когда в воздухе‚ движущемуся с немалой скоростью‚ присутствуют пары природных растворителей.

Поможет в этом случае заземление. Для этого заземляющий провод подсоединяют к проволоке‚ образующей каркас воздуховода. Если это вытяжная установка‚ расположенная над оборудованием‚ спиральную проволоку подводят к его корпусу.

Выводы и полезное видео по теме

Здесь вы увидите‚ как специалисты выполняют монтаж воздуховодов:

Воздуховоды из пластика и их монтаж:

Важно изначально иметь грамотный проект прокладки воздуховодов. Ознакомившись с видами и особенностями монтажа воздуховодов разных типов‚ можно заняться устройством несложной системы самостоятельно.

Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам.

Вы обладаете не только теоретическими знаниями, но и практическим опытом монтажа вентканалов? Возможно вы заметили несоответствие информации или технические ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях под статьей.

Если же у вас возникли вопросы или вы хотите уточнить какой-то момент по установке воздуховодов, спрашивайте совет — постараемся помочь вам.
