Виды вентиляционных труб: подробный сравнительный обзор труб для вентиляции

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Оксана Чубукина
Последнее обновление: Апрель 2019

Планирование вентиляции – важный этап строительства. От эффективности вентсистемы зависит микроклимат и долговечность постройки. Особо ответственно надо подойти к выбору воздуховодов. Следует понимать, какие виды вентиляционных труб подходят под существующие условия работы.

Чтобы разобраться с вопросом, необходимо оценить свойства материалов, из которых они изготовлены, а также особенностями эксплуатации изделий разной формы и степени гибкости. Именно об этом и пойдет речь в нашей статье, где мы детально разберем характеристики труб из различных материалов, снабдив материал тематическими фото.

Требования к вентиляционному воздуховоду

Проектирование и расчет вентиляции – ответственная работа, требующая от исполнителя знания строительных нормативов и понимания принципов воздухообменных процессов. Немаловажное значение играют параметры самого здания и климатические особенности региона.

Независимо от схемы циркуляции воздухопотоков (естественное или принудительное побуждение) обустраивается сеть вентиляционных каналов.

Металлический воздуховод
Продуктивность и надежность вентсистемы во многом зависит от грамотного выбора геометрических размеров труб и материала их изготовления

Воздуховоды должны отвечать ряду требований:

  1. Герметичность. Это свойство необходимо для поддержания тяги, а также предупреждения смешивания встречных чистых и вытяжных воздухопотоков. Особое внимание уделяется соединению отдельных элементов вентиляционной магистрали.
  2. Бесшумность работы. Уровень аэродинамического гула должен быть в пределах санитарных норм. Допустимый шум системы – 25-35 Дб.
  3. Стойкость к коррозии. Через домашний трубопровод происходит выброс воздушных масс разной степени влажности. Водяные пары способны скапливаться на стенках вентканалов, провоцируя образование ржавчины.
  4. Компактность и малый вес. Общий метраж магистралей вентсистемы достаточно велик, чтобы не «перегружать» здание и не загромождать пространство выбираются трубы с минимальным типоразмером, обеспечивающим беспрепятственную циркуляцию.
  5. Пожаробезопасность. Материал трубной арматуры не должен легко воспламеняться и выделять при горении вредные пары.

Кроме основных характеристик, приветствуется соответствие вентиляционных труб дополнительным параметрам: простота монтажа, хорошие теплоизоляционные свойства и гладкость каналов.

Выводящая труба
Важный параметр выводящих труб – высокая кольцевая жесткость. На внешнюю часть вентканала, возвышающегося над крышей, воздействует значительная ветровая нагрузка

Виды материалов и их эксплуатационные свойства

Большинство вентиляционных труб бытового назначения производятся из металла или пластика. Сортамент товара насчитывает десятки различных позиций. К альтернативным вариантам обустройства вентсистемы относят изделия из технического текстиля и сэндвич-трубы.

Вид #1 — воздуховоды из пластика

Категория пластиковых труб для вентиляции значительно потеснила традиционную оцинковку и все чаще применяется при создании сетей воздуховодов частных домовладений.

Трубы из пластика для обустройства вентиляции
Ассортимент полимерных изделий позволяет подобрать трубы для организации внутренней и внешней части вентсистемы. Устройство пластиковой магистрали в небольших строениях вполне оправдано

Основные аргументы за вентиляцию из полимерных труб:

  • абсолютная не подверженность коррозии, чего не скажешь об оцинкованных собратьях;
  • простота монтажа и обработки – пластик можно разрезать ножовкой, а стыковать отдельные элементы путем нагрева торцов, обеспечивая полную герметичность воздуховода;
  • легкий вес – в этом вопросе полимеры вне конкуренции;
  • гладкость поверхности и отсутствие сварных швов – сопротивление движущемуся воздухопотоку снижается, что позволяет применять вентиляторы меньшей мощности;
  • невысокая стоимость.

Обработка пластикового трубного проката антистатическим средством минимизирует «налипание» пыли и сокращает количество чисток. Благодаря физическим свойствам материала трубопровод практически не «гудит». Габариты: длина – 3-12 м, диаметр – 16-1600 мм.

Перечисленные преимущества пластика, наряду с низкой стоимостью, делают полимерные изделия наиболее востребованными для вентиляции. Однако есть и отрицательные стороны.

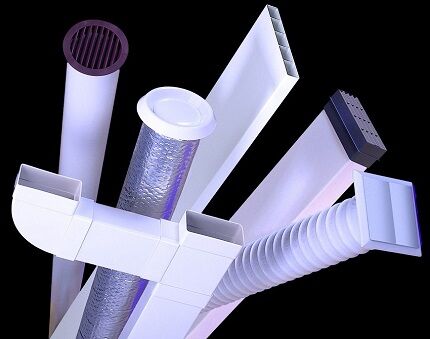

Вентиляционные трубы
Слабая сторона пластика – низкая огнестойкость. Поэтому полимерный воздуховод применим в рамках единой противопожарной зоны, отсека или отдела. Для обустройства промышленной вентиляции пластик запрещен

Отдавая предпочтение пластиковой магистрали, следует учесть особенности конкретного полимера.

Строительный рынок предлагает такие разновидности вентиляционных труб:

  1. Поливинилхлорид. Достоинства ПВХ-воздуховодов: стойкость к УФ-лучам, доступность, диапазон рабочих температур – от -10 °C до +70 °C. Популярная сфера применения – вытяжные трубы, обеспечивающие вентиляцию на кухне и в санузлах.
  2. Полипропилен. Материал по технико-эксплуатационным характеристикам превосходит ПВХ. Свойства: граничная температура нагрева +85 °C, стойкость к агрессивным веществам. Есть огнеупорная разновидность (PPS) с антипиреновыми добавками. Полипропилен покрывается антистатиком, минимизирующим накопление пыли.
  3. Фторопласт. Фторсодержащие полимеры отличаются термостойкостью (от -60 °C до +200 °C), устойчивостью к УФ-воздействию, невосприимчивостью к щелочам и кислотам.
  4. Полиэтилен. Выдерживает отрицательные температуры до -50 °C и нагрев до +80 °C. Материал сохраняет первичные качества под действием ультрафиолета.

Схожие характеристики с ПВХ-трубами имеют изделия из полиуретана. Отличие последних – высокая термостойкость (до +270 °C).

Рекомендуем ознакомиться с нюансами выбора пластиковых труб для обустройства вентиляции.

Гибкость и форма воздуховода
Форма проходного сечения пластиковых труб – круг, квадрат, прямоугольник. Возможна жесткая или гибкая структура. Гофрированные воздуховоды могут представлять симбиоз стального каркаса, алюминиевой фольги и пластиковых слоев

Вид #2 — оцинкованные изделия

Трубная продукция из оцинковки выделяется универсальностью – воздуховоды применяются для обустройства промышленных, административных сооружений и помещений жилого фонда.

Оцинкованные трубы
Оцинкованный прокат изготовляется из углеродистой стали разных марок и подвергается горячему или диффузному цинкованию. Такая обработка защищает сталь от окисления – трубы не боятся контакта с водой

Допустимая рабочая среда вентиляционных оцинкованных труб: температура воздуха – до +80 °C, влажность – до 60%. Оцинковка соответствует всем требованиям, выдвигаемым к системам воздухообмена. Ограничения в применении – транспортировка агрессивных газовых смесей.

Свод достоинств оцинкованного проката:

  1. Небольшой вес объясняет легкость сборки вентиляционной системы – нет необходимости возводить сложную несущую конструкцию, повышающую стоимость инженерной сети. Дополнительный плюс – удобство транспортировки трубной арматуры.
  2. Механическая прочность – оцинкованная сталь выдерживает точечное давление, механическое воздействие острыми предметами и точечным нагрузкам. Стойкость к давлению на изгиб выше в трубопроводе с ребрами жесткости.
  3. Благодаря цинковой обработке воздуховод не подвергается коррозии даже в условиях стабильно высокой влажности. Оцинкованные трубы подходят для организации вентиляционного отвода наружу.
  4. Под воздействием высокой температуры оцинковка сохраняет первоначальные размеры и форму. Предел огнестойкости труб для многоэтажных зданий – 90 минут.
  5. Эксплуатационный ресурс оцинкованного воздуховода варьируется от 20 до 25 лет.

Дополнительные аргументы за оцинкованную сталь: доступная цена, возможность производства труб и фасонных элементов разной конфигурации.

Классификация оцинкованных воздуховодов
Сортамент трубного проката из оцинковки насчитывает множество позиций. Основные критерии классификации: форма воздуховода, диаметр и толщина стенки, а так же степень герметичности

Исходя из формы и принципа изготовления, оцинкованные трубы для вентиляции подразделяют на следующие виды:

  • прямоугольные;
  • круглые прямошовные;
  • спирально-навивные.

Прямоугольные изделия производятся на станках тоннельной сборки. Стандартная длина трубного отреза – 1,25 м, минимальный размер сечения – 10*10 см. Прямоугольные воздуховоды оснащены ребрами жесткости.

Круглый прямошовный прокат отличается простой технологией изготовления. Листовая оцинкованная сталь раскраивается, сворачивается в трубу на вальцах и подается на фальцепрокатный станок для соединения концов.

Прямошовные трубы
Главная особенность прямошовных воздуховодов – высокие аэродинамические показатели, обеспечивающие тихую циркуляцию воздушных масс без звуковых вибраций. Длина отреза – до 2,5 м

Спирально-навивные изделия производятся из оцинкованной полосы (ширина – 137 мм), скрученной в спираль. Стыковка краев – замковое соединение с наружным швом.

Конструкция труб определяет ряд положительных качеств «спиральных» воздуховодов:

  • значительная жесткость;
  • экономия на покупке фасонных элементов;
  • простота установки;
  • ускорение и низкий шум при транспортировке воздуха – в спиралевидном канале усиливаются завихрения потоков.

Обустройство вентсистемы со спирально-навивными трубами обойдется дешевле по сравнению с применением прямоугольных изделий.

Спирально-навивные трубы
В продаже представлены «спиральные» отрезы в 3 м и 6 м. По индивидуальному заказу возможно изготовление труб произвольного метража и оснащение воздуховодов добавочными ребрами жесткости

Толщина стенок нормирована и зависит от диаметра:

  • 0,5 мм – для воздуховодов сечением до 315 мм;
  • 0,7 мм – изделия диаметром 350-800 мм;
  • 0,9 мм – трубы типоразмером 900-1250 мм;
  • 1,2 мм – воздуховоды сечением 1400-1600 мм.

По классу герметичности согласно СНиП оцинкованные трубы подразделяют на плотные (П) и нормальные (Н). Критерий отличия – метод исполнения сварного шва.

В плотных конструкциях стыковочные места после сварки прокатываются прессом и покрываются герметиком. Такой воздуховод выдерживает давление до 1,5 мПа и подходит для эксплуатации в зданиях с повышенной взрывоопасностью. Нормальные вентиляционные изделия монтируются в бытовых системах.

Вид #3 — трубы из нержавейки

Трубы из нержавейки имеют в своем арсенале все перечисленные достоинства стального проката. Добавление в сплав хрома делает металл неподвластным ржавчине. Корректировка состава внесением добавочных легирующих элементов придает нержавейке специфических качеств.

Ассортимент нержавейки
Зависимо от химического состава ассортимент коррозийно-стойкой стали подразделяется на несколько классов: С1 – мартенситная (хромистая) сталь, F1 – ферритная сталь, А1-А5 – аустенитные марки стали с никелем

Для возведения систем вентиляции используются трубы из аустенитной стали, характеризующиеся:

  • коррозийной стойкостью ко многим рабочим средам;
  • хорошей технологичностью;
  • прочностью и пластичностью;
  • термоустойчивостью – до +500 °C;
  • химической инертностью к токсичным и радиоактивным веществам;
  • долговечностью.

Изделия из хромникилеевой нержавейки стоят дороже оцинкованных воздуховодов. Внешне продукция схожа, чем иногда пользуются недобросовестные производители.

Существует несколько способов выявления подделки.

  • Проведение спектрального анализа. Требуются специальные приборы, определяющие химический состав металла.
  • Визуальный осмотр. На оцинковке допустимо наличие характерных «разводов» – узоры кристаллизации.
  • Электромагнитные различия. Большинство нержавеющих стальных сплавов не магнитятся, тогда как к стали магнит хорошо притягивается.
  • Химическая реакция. Цинк в результате взаимодействия с соляной кислотой начинает пузыриться (выделяется водород), а оцинковка постепенно исчезает. Для эксперимента достаточно одной капли кислоты.

Также следует иметь ввиду, что трубопрокат из оцинкованной стали имеет еле уловимый синеватый отлив.

Сравнение оцинковки и нержавейки
Если нержавейка не подвергалась зеркальной обработке, то она, по сравнению с оцинковкой, обладает более матовой поверхностью

Вид #4 — изделия из черной стали

Изделия из «черного» проката используются в системах дымоудаления, аспирации и вентилирования. Это хороший вариант вытяжных труб для вентиляции с выходом наружу. Относительно нержавейки и оцинковки черная сталь имеет улучшенные показатели жесткости, огнеупорности и жаростойкости.

Черная сталь
С целью дополнительной защиты от коррозии воздуховоды снаружи и изнутри покрываются грунтовкой красно-коричневого цвета. При индивидуальном заказе возможна поставка без грунтующего слоя

Характеристики трубной арматуры из черной стали:

  • толщина стенок – 1,2-1,5 мм;
  • метраж – 1,25-2,5 м.;
  • стыковка труб фланцевым способом;
  • варианты исполнения – прямоугольное, круглое сечение.

Стоимость изделий «черного» проката выше, чем на оцинкованные воздуховоды аналогичного типоразмера, но ниже по сравнению с нержавейкой.

Вид #5 — сэндвич-труба

Утепленные изолированные воздуховоды монтируются при создании вентиляции каминов, печей, отопительных котлов. Трубы обеспечивают должный уровень пожаробезопасности системы и сохранение тепла в помещении.

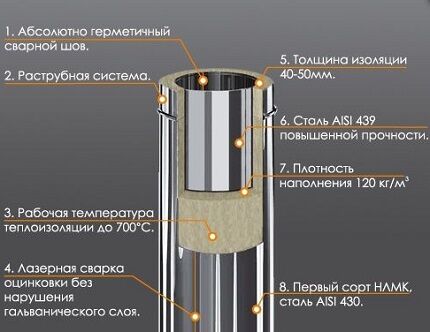

Устройство сэндвич-трубы
Устройство сэндвич-трубы: два металлических «рукава», между которыми размещена термоизоляционная прослойка. Материал внешней трубы – оцинкованная сталь/нержавейка, внутренней – черная сталь/нержавейка

В качестве теплоизоляционного наполнения часто задействуют базальтовое волокно.

Характеристики утеплителя:

  • низкая теплопроводность – до 0,05 В*м/К;
  • гидрофобность – поглощение влаги до 2%;
  • прочность на разрыв – выдерживает давление до 10-60 кПа;
  • биологическая стойкость – материал не поддается гниению, не способствует размножению грибков;
  • пожаробезопасность – температура плавления около 1100 °C;
  • паропроницаемость и звукоизоляция – частичное «поглощение» вертикальных звуковых вибраций.

Базальт химически инертен и не вступает в реакцию с металлами – риск возникновения ржавчины сведен к нулю. Выбор сэндвич-трубы для вытяжной вентиляции зависит от эксплуатационных условий.

Трубопровод из сэндвич-трубы
При отоплении с использованием твердого топлива монтируются воздуховоды из жаростойкой нержавейки, при обогреве газовым теплоносителем – приемлема магистраль из обычной стали

Достоинства вентсистемы из сэндвич-труб:

  • универсальность применения;
  • простота сборки;
  • многослойность трубопровода предупреждает образование конденсата;
  • теплоизоляция воздуховода.

К минусам утепленных труб относятся: большой вес (в 2-2,5 раз превышает металл, в несколько раз – полимеры) и высокая стоимость.

Вид #6 — технический текстиль

Тканевая система воздухораспределения предложена датскими разработчиками 20 лет назад. Новинка частично заменила металлические каналы в пищевой, электронной, химической промышленности, в общепите, бассейнах, концертных и выставочных залах.

Различают два типа текстильных труб:

  • воздухонепроницаемые;
  • воздухопроницаемые.

Назначение воздухонепроницаемых систем – транспортировка и вывод воздушных масс. Материал изготовления – полиамид.

Текстильный воздуховод
Воздухопроницаемые каналы (текстильные диффузоры) равномерно распределяют приточный воздух в помещении через перфорированные отверстия и выпускные адаптеры. Материал «рукава» — полиэфир

Тканевые системы лишены недостатков металлических воздуховодов. К числу значимых достоинств текстиля можно отнести:

  1. Отсутствие сквозняков. В зоне подачи воздуха из металлического/пластикового канала часто наблюдается сквозняк. Через текстильные трубы осуществляется «рассеянная» подача воздушных струй.
  2. Шумоабсорбирующие качества. Ткань «гасит» аэродинамический шум вентилятора и воздухопотоков.
  3. Легкость чистки. Текстиль выступает как барьер, частично фильтруя подаваемый воздух. Материал накапливает пыль, но прост в чистке – поддается стирке (50 циклов) и дезинфекции.
  4. Защищенность от конденсата. Благодаря паропроницаемости на поверхности тканевого трубопровода не образуется конденсат. В сухих каналах не развиваются микроорганизмы.

Оптимальная скорость воздухопотока для текстильной трубы – 5-8 м/с, для других типов труб также предусмотрены нормы скорости воздухопотока, которые следует учитывать при проектировании вентиляции и выборе материала воздуховодов.

При снижении давления форма «рукава» удерживается за счет тонких вшитых колец. Срок службы воздуховода – 10 лет. Пожароопасные помещения оборудуются текстильными трубами с добавочным стекловолокном – граничная температура +300 °C.

Особенности жестких и гибких вентканалов

По степени гибкости различают жесткие и гибкие воздуховоды. Выбор между двумя позициями зависит от сложности сооружаемой системы и эксплуатационных условий. При установке жесткой сети повороты и переходы оформляются с помощью соединительных угловых элементов.

Рекомендуем ознакомиться с основными типами фитингов для стальных труб и технологией выполнения различных вариантов соединения.

Гибкий воздуховод
Гибкий воздуховод «подстраивается» под любой вектор направления магистрали. В некоторых случаях используется комбинированный вариант – гофрированная труба стыкуется с жесткой

Гибкие воздуховоды изготавливаются из различных материалов. Но, независимо от материала изготовления, гофрированные воздуховоды, по сравнению с жесткими каналами, имеют некоторые недостатки: низкая звукоизоляция, снижение скорости воздухопотока за счет рифленых стенок.

Именно состав трубы определяет ее технико-эксплуатационные свойства:

  1. Алюминиевая гофра: коррозийная стойкость, выносливость к температурным колебаниям (-30 °C/+270 °C), герметичность, радиус изгиба – 0,76 d, химическая инертность, огнеупорность.
  2. Полиэфир, усиленный стальным каркасом. Характеристики: низкая стоимость, стойкость к влаге, слабая горючесть, температурный диапазон составляет -20 °C/+65 °C, малый вес. Недостаток – накопление статического электричества.
  3. Полиэфирная пленка с алюминиевой фольгой отличается высокой прочностью (допустимое давление – до 2400 Па), хорошими аэродинамическими свойствами.
  4. Теплоизоляционная гофра обеспечивает снижение теплопотерь и предупреждает выпадение конденсата.

Вне зависимости от выбранного типа вентиляционной трубы важно уметь правильно ее установить. Схемы монтажа и подробные инструкции по установке гибких и жестких воздуховодов мы рассмотрели здесь.

Сравнение круглого и прямоугольного сечения

Многие задаются вопросом, какой формы трубы выбрать: круглые или прямоугольные? Если оценивать пропускную способность, выигрывают круглые изделия – воздушные массы встречают меньше сопротивления, а значит, циркуляция осуществляется быстрее.

В прямоугольных трубах углы остаются незадействованными, поэтому подбирается арматура с увеличенной площадью сечения. Однако такая магистраль занимает меньше пространства – широкие и плоские модели легче спрятать за навесным потолком или над шкафами.

Овальная форма воздуховода
Труба овального сечения совмещает сильные стороны прямоугольных и круглых воздуховодов: хорошая пропускная способность и возможность «скрыть» вентсистему

Также сечение — это важный параметр, который используется при расчете площади воздуховодов, необходимых для обустройства вентсистемы. Правильно выполненные вычисления позволят приобрести необходимое количество материала, не переплачивая за лишние трубы.

Выводы и полезное видео по теме

Характерные особенности пластиковых, асбестоцементных, гофрированных алюминиевых и стальных оцинкованных труб для вентиляции цокольных помещений и погреба:

Организация вентсистемы требует грамотного подхода к выбору основных элементов конструкции – вентиляционных труб. Большинству требований к воздушным каналам частных домов отвечают изделия из оцинковки, нержавейки и пластика.

Форма – принципиального значения не имеет. Ее выбор зависит от особенностей траектории прохождения вентиляционной сети.
