Тепловая пушка своими руками: варианты изготовления на разных видах топлива

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Яна Мокеева
Последнее обновление: Июль 2019

С помощью теплопушек можно быстро повысить температуру воздуха даже в помещениях большого объема, поэтому они с таким успехом применяются для отопления ферм, теплиц, складов и прочих производственных зданий.

Но если вы ищите недорогой прибор для частного использования: обогрева гаража, техники или сушки отделочных материалов – решением может стать самоделка, изготовленная из вполне доступных комплектующих. А как правильно собирается тепловая пушка своими руками мы и рассмотрим в этой статье, предложив вам три несложных варианта.

Но для начала разберемся с основными разновидностями этих приборов и их особенностями. Также уделим внимание правилам безопасной эксплуатации.

Разновидности тепловых пушек и их особенности

Принцип действия у всех пушек практически одинаков – они втягивают холодный воздух, нагревают и рассеивают его по помещению теплым потоком. Основные элементы конструкции у теплогенераторов: корпус, двигатель, вентилятор (кроме ИК-приборов) и нагревательный элемент.

Основное различие приборов, от которого зависит их мощность и продуктивность работы, – источник энергии.

Выбор теплопушки
Для обогрева производственных площадей используют промышленные пушки большой мощности, а для небольших помещений, в том числе и жилых, рассчитаны бытовые приборы на 1-10 кВт

Рассмотрим существующие виды теплопушек и нюансы их эксплуатации.

Вид №1 — жидкотопливные агрегаты

Самые мощные пушки, широко применяемые для производственных, строительных и сельскохозяйственных нужд, работают на жидком топливе (дизеле, солярке, бензине, керосине и даже отработке масла). Горючее воспламеняется прямо в камере пушки и прогревает нагнетаемый компрессором воздух до высоких температур.

Благодаря незамерзающему топливу такие агрегаты эффективны даже на открытом воздухе при температурах в -30 градусов и ниже.

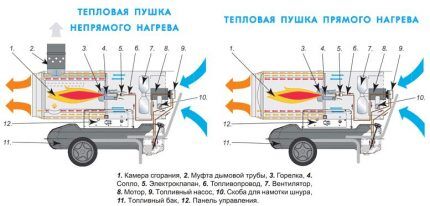

Принцип работы пушек прямого и непрямого нагрева
Приборы прямого нагрева можно использовать только в хорошо проветриваемом помещении, иначе высок риск отравления угарным газом, а вот пушки с дымоходом «выдают» чистый воздух без вредных примесей

По типу нагрева разделяются на:

  1. Прямоточные – самые мощные приборы среди всех разновидностей теплопушек, которые впечатляют своей продуктивностью. Их КПД уверенно достигает 100%, максимальная мощность – 220 кВт, а температура воздуха на выходе — до 400 градусов. Но, несмотря на столь высокую эффективность, применение таких пушек ограничено нежилыми строениями, где нет людей или других живых существ, и открытыми стройплощадками. А все потому, что при прямом нагреве в горячем потоке воздуха остаются вредные для здоровья вещества.
  2. Агрегаты косвенного нагрева – имеют закрытую камеру сгорания, оборудованную отводящим дымоходом, поэтому могут использоваться в людных помещениях. И хотя КПД у таких приборов будет существенно ниже, чем у прямоточных (порядка 60%), но благодаря минимальному электропотреблению и низкой себестоимости топлива они популярны и в производственных масштабах, и для частного использования.

В зависимости от наличия и качества фильтров, а также других конструкционных нюансов, существуют дизельные или многотопливные пушки.

Первые предпочитают «зимнее» ДП, керосин и солярку, вторые прекрасно воспринимают и более дешевые виды горючего, в том числе и отработанное масло, поэтому особенно востребованы при обогреве автомастерских, заправок и прочих помещений, где этого топлива в избытке.

Обзор лучших производителей пушек прямого и непрямого нагрева мы привели в этой статье.

Вид №2 — теплогенераторы на газу

Газовые теплопушки могут выполнять роль стационарных обогревателей и подключаться к магистральному трубопроводу с природным газом. Но можно их использовать и как передвижные конструкции, если запастись баллоном со сжиженным пропаном/бутаном, который желательно оснастить редуктором для безопасной эксплуатации.

Как и жидкотопливные, газовые пушки подразделяются на приборы прямого и косвенного нагрева.

Газовая пушка с подключением к баллону
Прямоточные газовые пушки выделяют намного меньше вредных для здоровья веществ по сравнению с дизельными аналогами, поэтому широко используются на животноводческих фермах и для обогрева людных помещений с хорошей вентиляцией

Принцип работы газового агрегата:

  • Поток газа поступает на горелку в камере.
  • Поджиг воспламеняет топливо и разогревает теплообменник до высокой температуры.
  • Вентилятор обеспечивает циркуляцию потоков холодного и горячего воздуха.
  • Продукты сгорания газа либо остаются в потоке (при прямом нагреве), либо выводятся в дымоход.

К недостаткам прибора можно отнести громкую работу (к шуму вентилятора присоединяются еще и громкие хлопки при подключении к баллону) и необходимость регулярного проветривания помещения.

Мощность газовых теплогенераторов достигает 140 кВт, что намного превышает электроприборы, но уступает дизельным агрегатам. Основные преимущества – быстрый обогрев помещения и невысокая себестоимость топлива.

Вид №3 — электрические тепловые пушки

Внутри металлического корпуса прибора расположена открытая спираль или ТЭН, преобразующий электрический ток в тепловую энергию. Благодаря работе вентилятора, воздух циркулирует вдоль нагревающего элемента, повышает свою температуру и выходит из «дула» пушки уже теплым.

Электрическая бытовая пушка
Электрические тепловые пушки — универсальное решение для отопления и жилых помещений, и небольших производственных или торговых зданий, где постоянно находятся люди

Преимущества электронагревателей:

  • Отсутствие вредных испарений – прибор относится к экологически чистым и не загрязняет воздух отработками топлива.
  • Доступность источника энергии – для маломощных приборов достаточно обычной электросети в 220 Вт, но приборы с характеристиками от 5 кВт потребуют подключения к трехфазной сети.
  • Невысокая цена – электроприборы относятся к самому бюджетному сегменту тепловых пушек.
  • Возможность работы при низких температурах.
  • Не нуждаются в дозаправке.

Помимо «привязки» к электричеству, из недостатков можно отметить невысокую мощность прибора (от 1 до 45 кВт) – для открытых площадок или плохо утепленных зданий они малоэффективны. Также ТЭНы сильно пересушивают воздух, поэтому помещение придется регулярно проветривать. Ну и главный минус любой электротехники – внушительные счета на оплату электричества.

Вид №4 — водяные и инфракрасные приборы

И закончим обзор ассортимента двумя разновидностями теплогенераторов, которые имеют существенные конструкционные отличия от других пушек.

В инфракрасных приборах тепловая энергия преобразуется в поток ИК-излучения, который нагревает воздух вторично, ведь основной объем тепла достается объектам, на которых направлено «дуло». Поэтому такие обогреватели широко используются при сильных морозах для запуска техники, а также на стройке – для сушки материалов, стяжки, штукатурки, лакокрасочных изделий. Сам аппарат работает на ДП или солярке.

Инфракрасная пушка
ИК-пушки эффективны для обогревания техники или других объектов на открытом пространстве – их работе не препятствует ни мороз, ни сильный ветер
Принцип работы водяной пушки
Чем больше «ребер» на внешнем корпусе агрегата, тем быстрее будет нагреваться помещение, а при достижении нужной температуры устройство самостоятельно остановит обдув с помощью встроенного термостата

Конструкция водяной пушки дополнена теплообменником с горячей водой. По сути, это всем знакомые калориферы или дополнительная батарея с вентилятором, которая присоединяется к системе центрального отопления.

Суть работы прибора проста – циркулирующая горячая вода отдает свое тепло трубам теплообменника, те нагревают воздух, а вентилятор его распределяет по всему объему помещения.

Варианты самостоятельного изготовления теплопушек

Если водяной и инфракрасный агрегат лучше приобрести в готовом виде, то электрический, дизельный и даже газовый нагреватель вполне доступно сделать своими руками.

Рассмотрим подробней последовательность работ по изготовлению простых маломощных пушек.

Самоделка #1 — газовая пушка своими руками

Для обогрева гаража, дачного домика или небольшой теплицы можно сделать тепловой агрегат, который будет подключен к баллону с газом. Но для этого потребуется болгарка, дрель со сверлами по металлу и сварочный аппарат.

Вы никогда не занимались сваркой? В таком случае рекомендуем ликбез по электросварке для начинающих.

Схема устройства газовой пушки
От размера пушки зависит и ее производительность, но для обогрева помещения до 20 м2 вполне достаточно мощности в 2-3 кВт

Для сборки конструкции понадобятся такие элементы:

  • толстостенная огнеупорная труба, которая будет играть роль корпуса, длиной 1-1,5 м и диаметром до 18 см;
  • вторая металлическая труба с меньшим диаметром — для камеры сгорания;
  • металлические пластины-полоски толщиной в 2 мм – 4-8 шт;
  • горелка (можно от газового котла или колонки);
  • шлаг с редуктором для регулировки подачи газа;
  • вентилятор, размер которого совпадает с внутренним диаметром будущего корпуса;
  • арматура для ножек или поддона, на котором будет размещена пушка.

Пошаговая инструкция по изготовлению:

  1. В трубе нужно просверлить отверстия с двух сторон на расстоянии 2-3 см от края. Первое предназначено для подачи газа, поэтому его диаметр должен совпадать с размером шланга. Второе – для выходного патрубка с горячим воздухом, диаметром около 5 см.
  2. Внутрь корпуса заводится более узкая труба — будущая камера сгорания. К ней нужно приварить металлические пластины, которые надежно зафиксируют конструкцию, причем устанавливается этот «сердечник» таким образом, чтобы его край выступал за границы большой трубы.
  3. Из металлического листа болгаркой вырезается, а затем приваривается круг такого размера, чтобы герметично закрыть торцевой промежуток, образовавшийся между внутренней и внешней трубой.
  4. Теперь в камеру сгорания устанавливается горелка (некоторые умельцы заменяют этот металлической насадкой от душа, но лучше использовать заводскую деталь). Затем просверливается отверстие для розжига и присоединяется шланг подачи газа.
  5. Закрывается отверстие корпуса со второй стороны вентилятором, который фиксируется саморезами на фланец из металла и приваривается к трубе.
  6. Для правильной установки прибора важно продумать устойчивое основание, например, смастерить рамную конструкцию из железной арматуры.

После сборки теплопушки нужно проверить качество швов и герметичность всех соединений (особенно газового шланга). Только после этого можно делать пробный запуск: зажечь горелку через отверстие для розжига, открыть вентиль подачи топлива, убедиться, что газ начал гореть и включить вентилятор.

Самодельная газовая пушка
Расход топлива в таком приборе будет зависеть от объема газового баллона, а контролировать нагрев и выключать агрегат придется вручную, иначе он будет работать, пока весь газ не прогорит

Дополнительно можно оснастить пушку терморегулятором, чтобы она останавливалась, когда температура в помещении достигнет запрограммированного показателя (и, соответственно, включалась при понижении градуса).

А контролировать мощность воздушного потока поможет шибер или вращающаяся заслонка, установленная между самодельным металлическим и фабричным фланцами вентилятора.

Самоделка #2 — электрический нагреватель с ТЭНом

Теплопушка, работающая от электросети, – самый простой в изготовлении прибор. Правда, из-за большого потребления электроэнергии его редко используют в качестве основного отопления, но это неплохой вариант для того, чтобы снизить влажность и быстро прогреть помещение для ночевки в дачном домике или на время работы в гараже, мастерской.

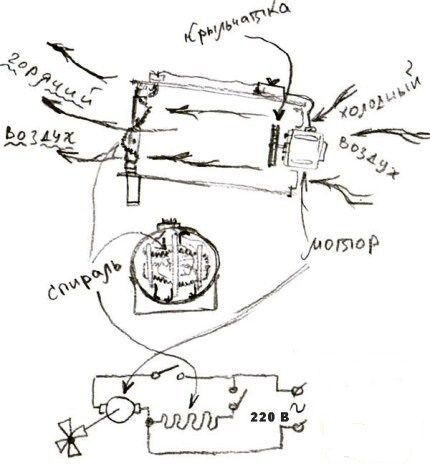

Схема сборки электропушки
В отличие от дизельных и газовых агрегатов, электрические пушки не генерируют открытый огонь и не выбрасывают в воздух вредные соединения, поэтому их можно назвать наиболее безопасными конструкциями для самостоятельного изготовления и последующей эксплуатации

Для изготовления понадобится:

  • Заготовка для корпуса – это может быть лист оцинкованного металла толщиной в 1 мм, асбестовая труба, старая кастрюля или другая емкость диаметром до 25 см (лучше ориентироваться по размерам вентилятора и ТЭНа).
  • Нагревательный элемент.
  • Электродвигатель с крыльчаткой – в зависимости от размеров и мощности пушки, это может быть как вентилятор от бытовой вытяжки, так и элемент из старого советского пылесоса.
  • Выключатель, размыкающий и соединяющий цепь в сети.
  • Колодки для фиксации нагревателя.
  • Предохранительные автоматы — для спирали на 25 А и для двигателя на 6А.

Сначала изготавливаем корпус диаметром 20-25 см – если это лист железа, его нужно согнуть, придав форму цилиндра, сварить или зафиксировать заклепками. Внутрь «дула» помещается ТЭН и закрепляется под прямым углом к стенкам корпуса.

ТЭН для тепловой электропушки
В качестве нагревательного элемента можно использовать покупной ТЭН на 2 кВт или деталь от электроплитки, утюга, бойлера – все зависит от требуемой мощности прибора

Вместо готовых нагревателей также можно использовать нихромовую нить, намотанную на каркас из полоски асбестового листа или другого подходящего материала. Такая конструкция займет большую площадь (практически на всю длину трубы) и, соответственно, будет быстрее обогревать помещение.

Второй край пушки закрывается крыльчаткой и фиксируется на штатные крепления. После этого осталось раздельно подключить нагревательный элемент и вентилятор к сетевому шнуру через предохранители и присоединить переключатель, размыкающий электросеть.

Обязательный момент – все провода и концы спирали снаружи пушки должны быть тщательно заизолированы.

Тепловая пушка своими руками
Чтобы регулировать скорость нагрева воздуха, можно использовать в одной конструкции сразу несколько ТЭНов различной мощности, например, на 1 и 2 кВт, которые будут работать как вместе, так и по отдельности

Если для корпуса использовался лист металла, стоит подумать о его дополнительной теплоизоляции и подставке из той же арматуры. А для удобной транспортировки нужно оснастить пушку 1-2 ручками.

Не хотите заморачиваться с изготовлением самоделки? В таком случае проще купить готовую пушку в магазине — рекомендуем ознакомиться с лучшими производителями такого оборудования.

Самоделка #3 — дизельная пушка

Чтобы собрать агрегат, работающий на жидком топливе, нужно изготовить три основных элемента конструкции – корпус, камеру сгорания и топливный бак, оборудованный насосом. А для этого понадобится сварочный аппарат и хороший опыт работы с ним.

Устройство дизельной пушки
Важно спроектировать конструкцию так, чтобы между верхней частью с горелкой и резервуаром с топливом было расстояние не менее 15 см

Алгоритм действий по сборке жидкотопливной пушки:

  1. Для корпуса нужно подобрать цилиндрическую емкость или оцинкованную трубу большого диаметра. Внутрь помещается камера сгорания – толстостенная труба с диаметром вполовину меньше корпуса, на торце которой крепится форсунка. Также камеру сгорания необходимо оснастить искрообразующим устройством, например, пьезоподжигом или свечой.
  2. После установки и центрирования камеры внешний корпус запаивается с одной стороны, а со второй – закрывается вентилятором. Остаются пока еще открытыми только технологические отверстия под патрубок дымоотвода и для форсунки.
  3. Для топлива нужно подобрать емкость с объемом на 5-10 литров. Можно купить готовый бак или сделать самому, главное требование – чтобы он был изготовлен из материала с низкой теплопроводностью, исключающего перегрев конструкции. Если же такого не нашлось, возьмите емкость из металла и просто обмотайте ее теплоизоляцией.
  4. Затем нужно разместить между верхним корпусом и нижним топливным баком насос высокого давления и очищающий фильтр.
  5. Теперь соединяем форсунку с насосом и фильтром с помощью красномедной отожженной трубки для подачи горючего, а вентилятор оснащаем диммером и подключаем к электросети.
  6. На заключительном этапе осталось приварить к корпусу патрубок с трубой или гофрой для вывода продуктов сгорания.

Прежде чем произвести пробный запуск прибора, обязательно покажите его профессионалу – например, специалисту из автосервиса.

Правила безопасного использования пушек

Не секрет, что все самодельные приборы являются объектами повышенной опасности, ведь неправильное проектирование и сборка может стать причиной возгорания, поражения человека током и другими неприятностями.

Но большинство несчастных случаев происходит не столько по вине конструкторских ошибок, сколько из-за элементарного пренебрежения мерами безопасности.

Обогрев авто теплопушкой
Обогрев тепловыми пушками – востребованная услуга для «реанимации» техники в холодное время года, но при этом важно обеспечить равномерный поток тепла и не допустить прикасания замерзших деталей авто с горячими элементами нагревателя

Напомним основные правила эксплуатации:

  1. Все теплопушки прямого нагрева можно использовать только при наличии хорошей (лучше всего принудительной) вентиляции. Но даже в таких условиях пребывание дольше пары часов в помещении с прямоточной дизельной или газовой пушкой чревато головными болями и другими симптомами отравления.
  2. Корпус пушки (особенно, если он сделан из металла) сильно нагревается во время работы, ведь в отличие от заводских моделей, самодельные приборы не комплектуются теплоизоляционными прослойками внутри кожуха. Поэтому важно позаботиться об устойчивом основании, которое исключит самопроизвольное перекатывание цилиндра, и не нагревающейся ручке.
  3. «Дуло» агрегатов с открытыми горелками стоит прикрыть защитным сетчатым экраном, а электропушку желательно оснастить заземлением.
  4. Никогда не направляйте поток горячего воздуха в сторону канистр с топливом или газовых баллонов. Да и вообще расстояние от выхода горячего воздуха до ближайшего объекта должно быть не менее 2 метров.
  5. Для розжига горелки в газовой и дизельной пушке используйте специальную зажигалку на длинной ручке.
  6. Перед выключением дайте вентилятору поработать без подачи топлива несколько минут, чтобы он смог охладить прибор.

И последнее – как бы вы ни были уверены в качестве сборки и безопасности соединений, никогда не оставляйте самодельную пушку работать без присмотра.

Выводы и полезное видео по теме

Чтобы получить наглядное представление о пушках, работающих от различных источников энергии, мы подготовили несколько видеоматериалов с советами от мастеров, которые уже собрали приборы из всевозможных подручных материалов. Возможно, один из примеров вдохновит и вас на эксперименты.

Газовая пушка, изготовленная для обогрева гаража:

Как сделать электрическую пушку из старого огнетушителя:

Самодельный теплогенератор, работающий на отработке масла:

Электропушка из обычной кастрюли:

Хотя кажется, что самодельная пушка – самое бюджетное решение вопроса с отоплением нежилых помещений, ее изготовление требует определенных знаний и опыта.

Ценой ошибки может стать взрыв оборудования, пожар, отравление продуктами сгорания и даже человеческая жизнь. Поэтому реально оцените свое мастерство и подумайте: возможно, стоит заручиться поддержкой специалистов или просто купить готовый прибор.

Вы решили собрать тепловую пушку из подручных материалов и хотите уточнить пару нюансов? Задавайте свои вопросы нашим экспертам и другим посетителям сайта в блоке под этой статьей.

А может мы уже пользуетесь пушкой-самоделкой и хотите что-то посоветовать новичкам в этом деле? Поделитесь уникальным фото своего творения, пишите рекомендации, оставляйте ценные замечания.
