Тепловая пушка на отработанном масле своими руками: поэтапная инструкция по изготовлению

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Виктор Китаев
Последнее обновление: Апрель 2019

Тепловые пушки – устройства вспомогательного характера, используемые для поддержания комфортного температурного режима в условиях производства ремонтных и строительных работ. Но применение их более обширно: аппараты используют и для бытовых нужд, причём в быту используют массу конструктивно интересных самоделок.

Мы расскажем, как должна быть собрана тепловая пушка на отработанном масле своими руками. В предложенной нами статье представлены наиболее популярные схемы, даны рекомендации по грамотному воплощению разработок. Приведены советы по безопасной и беспроблемной эксплуатации изготовленных агрегатов.

Как работают теплопушки?

Обогревательные приборы, имеющие отношение к тепловым пушкам, технологически строятся по единому принципу. Конструкция таких установок обычно состоит из нагревающего модуля и вентилятора, установленных в едином корпусе.

Тепловая пушка строительная
Конструкция тепловой пушки, изготовленной в условиях промышленного производства. Компактный, безопасный, удобный аппарат, благодаря которому можно получить необходимое тепло за короткое время действия устройства

Распространённый конструктивный вариант – электрический. В этом случае в качестве нагревателя применяется электрический ТЭН. Однако существуют также тепловые пушки, где обогрев осуществляется за счёт иных источников тепла, например, горелок, сжигающих машинное масло.

На уровне бытового применения тепловые пушки часто ассоциируются с обыкновенными печками-буржуйками. Но такая конструкция, как печка-буржуйка, существенно отличается от теплопушки, так как не предусматривает системы принудительного распределения нагретого воздуха.

Принцип действия обширной группы обогревателей, объединенных техническим термином «тепловая пушка», рассмотрен в рекомендуемой нами статье, посвященной устройству и разновидностям агрегата.

Самодельная тепловая пушка
Самодельная печка-буржуйка с питанием жидким топливом, а именно – отработанным машинным маслом. Конструкция сомнительная в плане безопасности и не совсем удобная в применении. Но на основе таких сооружений умельцы делают тепловые пушки

Правда создающие технику домашние мастера умудряются приделывать к печкам вентиляционный модуль, добиваясь тем самым эффекта тепловой пушки. Рассмотрим популярную конструкцию с нагревом на отработанном масле, которую часто делают своими руками.

Отработка как недорогой вид топлива

Отработанное машинное (техническое) масло видится эффективным топливом для хозяйственно-бытовых установок обогрева. Этот вид энергоресурса позволяет экономить на потреблении электричества и одновременно получать требуемое количество тепла. Но с точки зрения экологии, сжигание отработанного масла приравнивается к химическим выбросам.

Отработка - топливо для пушки
Отработанное машинное масло – идеальное топливо для самодельных бытовых печей и тепловых пушек. Обращение к такому виду топлива позволяет решать две задачи – экономить средства и утилизировать отработку

Однако на экологический момент никто не обращает внимания. Главное — получить дешёвое тепло. К тому же пушки на отработанном масле, изготовленные своими руками, зачастую представляют собой технологически опасное оборудование.

Есть немало примеров, когда выгорали сразу несколько частных гаражей по той причине, что кому-то из владельцев авто не хватало тепла, и он решил снять проблему самодельной пушкой на отработке.

Поэтому, принимая решение на изготовление подобной системы нагрева, следует с полным пониманием подойти к делу. Необходимо просчитать все конструктивные варианты, обезопасить личную собственность и собственность других людей.

Инструкция для реализации проекта

Схемотехника одной из популярных конструкций тепловой пушки, действующей на отработанном масле, предусматривает использование обычной стальной трубы D=219 мм в качестве корпуса.

Размера стенки трубы в 10 мм вполне достаточно для долгосрочной эксплуатации прибора. Кусок трубы длиной 780 мм с торцов закрывается стальными крышками.

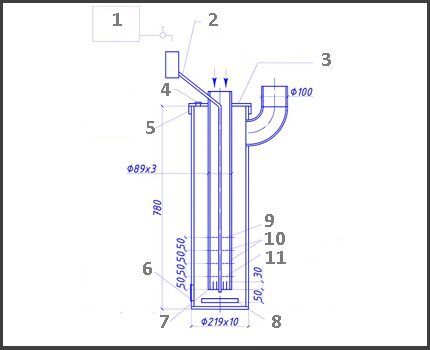

Схема тепловой пушки
Схема для сборки простой тепловой пушки своими руками: 1 – масляный бак; 2 – дозатор с трубкой; 3 – верхняя крышка; 4 – смотровое окно; 5 – бортик верхней крышки; 6 – люк для обслуживания; 7 – патрубок воздушный; 8 – чаша для масла; 9, 10, 11 – отверстия разного диаметра (3,5 – 5 мм)

Причём нижняя крышка заваривается наглухо, а верхняя увеличенная в диаметре до 226 мм, оснащается нижними бортиками и делается съёмной. На дне корпусной трубы устанавливается чаша для масла, сделанная из трубы D=133 мм и дополненная верхним бортиком.

Верхняя крышка корпуса пушки оснащается двумя отверстиями. Одно для смотрового окна, второе для патрубка подачи воздуха. Воздушный патрубок тепловой пушки изготавливают своими руками из металлической трубы D=89 мм.

Эта деталь конструкции, согласно схеме, пропускается с натягом через центральное отверстие верхней крышки корпуса и закрепляется на ней (обваривается).

Патрубок подачи воздуха фиксируют с таким расчётом, чтобы при установленной крышке расстояние между его дном и дном чаши для масла в корпусной трубе не превышало 50 мм.

Патрубок подачи воздуха
Вариант изготовления воздушного патрубка. Распределение и диаметр отверстий играют важную роль в работе этой детали конструкции тепловой пушки. Также имеет значение толщина металла, определяющая долговечность патрубка

Воздушный патрубок также дополняется маслопроводом – медной трубкой небольшого диаметра (6-10 мм), которая проходит внутри воздушного канала, в центральной его части. Свободная часть трубки, оставшаяся снаружи, соединяется с промежуточной ёмкостью — регулятором подачи отработанного масла.

На расстоянии 80-100 мм от верхней крышки на стенке корпусной трубы вырезается отверстие D=100 мм и вваривается отвод. Это патрубок, предназначенный для подключения дымохода. А с противоположной стороны корпуса, в нижней его части, делается люк диаметром 100-120 мм для обслуживания (поджига). Люк размещается на одном уровне с чашей для масла.

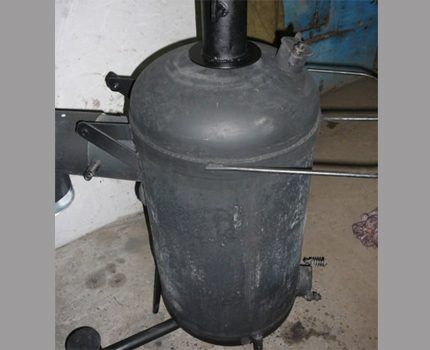

Печка буржуйка на отработке
Вариант конечного продукта – тепловой пушки на отработанном масле. Однако разумнее делать верхнюю крышку съёмной, чем упрощается не только обслуживание системы, но также технический ремонт при необходимости

Для производства работ по изготовлению такой домашней пушки, функционирующей на отработке, достаточно иметь под руками сварочный аппарат, стандартный набор слесарных инструментов и трубный материал согласно размерам схемы.

Также потребуется стальной лист и металлический уголок для опорных ножек. Главным образом процесс состоит из сварки подготовленных деталей. Подготовка элементов конструкции не занимает много сил и времени.

Работа изготовленного нагревателя

Принцип действия самодельный печки-буржуйки на отработанном масле прост. Через медную трубку внутрь подаётся порция машинного масла. Топливом заполняют чашу в донной области трубы и поджигают содержимое через нижний люк.

Закрывают люк и наблюдают через смотровое окно. Дают разгореться до рабочей температуры, после чего включают постоянную дозированную (капельную) подачу отработки.

Подготовка пушки к работе
Подготовка самодельного устройства к запуску. Крышка с воздушным патрубком надевается на корпус печки, после чего останется только заправить систему маслом, поджечь жидкое топливо и отрегулировать капельную подачу отработки

Регуляцией капельной дозировки настраивают работу устройства так, чтобы не перегреть корпус. По мере нагрева печи будет нагреваться поступающее в дозирующую трубку масло. Изменится характеристика точки воспламенения топлива.

Понятно, что в таких условиях без автоматики добиться чёткой регулировки крайне сложно. Поэтому, если нет автоматики, масляную тепловую пушку нельзя оставлять без присмотра.

Разновидности схем на отработанном масле

С точки зрения конструктивных особенностей существуют две разновидности обогревателей, действующих на отработанном масле:

  1. Прямого горения.
  2. Изолированного горения.

Аналогичные признаки лежат в основе деления на подгруппы дизельных тепловых пушек. Конструкции прямого горения отличаются более выраженной эффективностью, но при работе вместе с теплом выбрасывают продукты горения, вредные для здоровья.

Пушка прямого нагрева

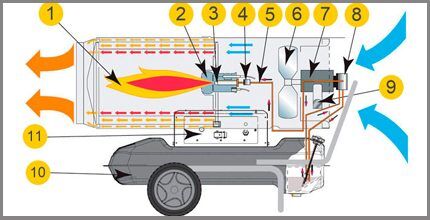

Схема установки прямого горения для промышленного изготовления: 1 – камера сгорания; 2 – масляная горелка; 3 – сопло горелки; 4 – клапан с электроприводом; 5 – трубка подачи; 6 – вентилятор; 7 – электродвигатель; 8 – насос; 9 – энергоблок; 10 – ёмкость под масло; 11 – щит управления

Устройство прямого горения несложно сделать своими руками. Причём есть возможность для реализации мобильного проекта. Подобные пушки выпускаются на уровне промышленного производства. Можно на основе промышленной схемы сделать аппарат своими руками.

Для работы потребуется:

  1. Ёмкость подходящей формы и размеров.
  2. Облегчённая металлическая труба (нержавейка).
  3. Вентилятор осевой.
  4. Топливный насос миниатюрный.
  5. Горелка под техническое масло.

Масляная ёмкость оснащается колёсами и рукояткой. Внутри стальной трубы, в задней её половине, монтируется вентилятор с топливным насосом, система подачи и впрыска топлива, масляная горелка.

Передняя половина трубы (внутренняя часть) нагревателя оборудуется дополнительными защитными пластинами. Непосредственно на выходе делается ограничитель пламени. Вот и вся конструкция.

Пушка непрямого нагрева

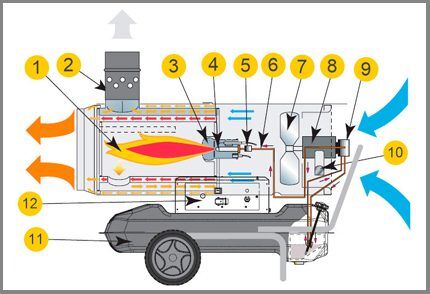

Схема установки изолированного горения: 1 – камера сгорания; 2 – патрубок дымохода; 3 – горелка масляная; 4 – сопло горелки; 5 – клапан с электроприводом; 6 – трубка подачи; 7 – вентилятор; 8 – электродвигатель; 9 – топливный насос; 10 – энергоблок; 11 – бак для масла; 12 – щит управления

Практически по тому же принципу изготавливается тепловая пушка изолированного горения. Разница с первой конструкцией отмечается лишь в добавлении к передней области патрубка дымохода и создании изолированной камеры сгорания.

При устройстве камеры сгорания внутри трубы диаметр этой части конструкции делают на треть меньше диаметра корпуса. За счёт такого исполнения образуются межтрубные каналы. Продуваемый сквозь них воздух выходит через сопло нагретым.

Особенности эксплуатации самоделок

Получить тепло от пушки на отработанном масле несложно. Другой вопрос – как всем этим хозяйством пользоваться, чтобы исключить разливы отработанного масла и опасность его возгорания. Поэтому особое внимание при изготовлении таких конструкций следует уделять также хранилищам отработки и системе питания печки этой рабочей жидкостью.

Установка самодельной пушки
Попытка оснастить электроникой самодельную установку нагрева на отработанном машинном масле. Однако для надёжной системы автоматики необходимо установить несколько датчиков и задействовать многоступенчатую схему контроля

Для хранения топлива желательно использовать герметичные металлические ёмкости, оснащённые системой дозированной подачи. Размещать сосуды с машинным маслом допустимо только в местах удалённых от источников открытого огня, в том числе на удалении от самодельной печки.

Отработанное масло применять в качестве топлива не рекомендуется, если оно содержит пусть даже небольшое количество воды. Смесь машинного масла с водой обладает при горении свойствами «взрывного» характера.

Попадая в сопло горелки, такой состав воспламеняется и выбрасывается с высокой скоростью в виде массы горящих масляных капель. Этот неконтролируемый процесс зачастую и становится причиной пожара.

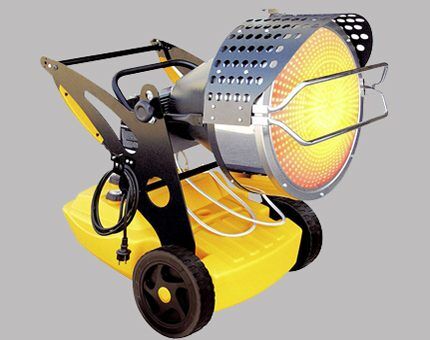

Нагреватель промышленный – дизель
Компактная удобная и к тому же мобильная тепловая пушка, действующая на жидком топливе. Прямая альтернатива самодельным устройствам. Стоимость такой установки не столь велика, чтобы можно было полностью игнорировать вариант покупки и делать пушку своими руками

Самодельные нагреватели прямого горения являются источниками распространения канцерогенных веществ. Применять такие установки внутри закрытых помещений запрещено.

Если же используется сборка с изолированной камерой горения и выводом продуктов горения за пределы помещения, следует принять меры к снижению загрязнения окружающей среды. Для кого-то все эти требования видятся «филькиной грамотой», но истинный конструктор не должен игнорировать общепринятые правила.

В общем, тепловая пушка – вещь, конечно, стоящая. При условии сборки действительно качественной во всех отношениях самоделки, пользоваться подобными устройствами не запрещается. Однако сборка эффективной системы пропорциональна стоимости агрегата промышленного образца.

О том, как сооружаются тепловые пушки, способные работать на различных видах топлива, узнаете из следующей статьи, с содержанием которой мы очень советуем ознакомиться.

Выводы и полезное видео по теме

Как сделать обогревательное устройство для гаража и повысить эффективность его работы, можно узнать из следующего видеоролика:

Если недостаточно возможностей или желания изготовить теплопушку своими руками, можно просто обратиться в специализированный магазин, выбрать подходящий аппарат и купить без лишних телодвижений. Преимущества очевидны: гарантии, безопасность эксплуатации, высокая эффективность действия при небольшом расходе горючего материала.

Хотите рассказать о собственноручно собранной тепловой пушке? Есть желание поделиться технологическими нюансами, которые будут полезны посетителям сайта? Пишите, пожалуйста, комментарии, публикуйте тематические фото, задавайте вопросы в расположенном ниже блоке.
