ТЭНы для отопления: виды, принцип действия, правила подбора оборудования

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Владимир Блинов
Последнее обновление: Апрель 2019

Электрические ТЭНы десятилетиями не меняют свою конструкцию и остаются востребованными в отопительном оборудовании. Меняется форма этих приборов, конструктивные материалы, но остается неизменным принцип действия и эффективность. Для грамотного подбора пригодятся сведения об отличиях и характеристиках. Согласны?

Вы узнаете, что собой представляют и как действуют ТЭНы для отопления. Мы детально описали разновидности нагревательных элементов, привели бесспорные аргументы для обоснованного выбора оптимального типа. С учетом наших рекомендаций вы без ошибок приобретете требующийся прибор.

Предназначение отопительных ТЭНов

Электрические ТЭНы снискали популярность благодаря своей универсальности и высокому КПД. Вся потребляемая ими электроэнергия расходуется по прямому назначению – на обогрев окружающего пространства.

Основными отопительными приборами, где используются ТЭНы являются:

  1. Переносные и стационарные масляные электрообогреватели.
  2. Водяные радиаторы отопления.
  3. Полотенцесушители для ванной.
  4. Электрокамины.
  5. Электроконвекторы.
  6. Электрические котлы.

Указанное оборудование может использоваться в качестве основного или дополнительного источника обогрева. Стоит оно недорого, легко монтируется и не требует специальных навыков при эксплуатации.

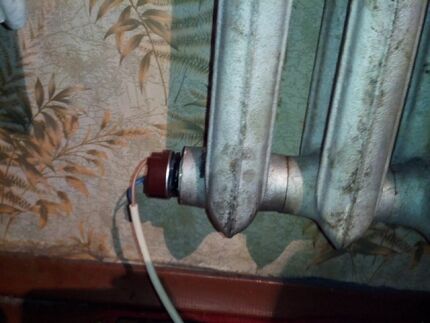

Чугунный радиатор отопления со встроенным ТЭНом
Подключить ТЭН к чугунному радиатору центрального отопления можно после отсоединения общего стояка. Такой прибор можно использовать для основного и дополнительного обогрева

Внутреннее устройство электронагревателей

Устройство удобно рассматривать на примере трубчатой модели. Электронагреватель представляет собой заполненную термопроводником керамическую или металлическую трубку с расположенной внутри спиралью. В месте фиксации трубки к фланцу находятся изолирующие втулки, которые делают невозможным контакт токопроводящей спирали с корпусом ТЭНа.

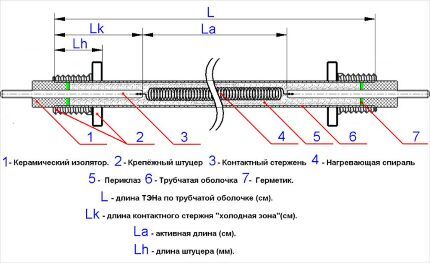

Схема внутреннего устройства ТЭНа
В большинстве моделей ТЭНов используются аналогичные комплектующие, однако их долговечность может отличаться в зависимости от качества сборки

Крепится электронагреватель преимущественно фланцевым соединением, которое позволяет герметизировать внутреннюю среду отопительного прибора от внешнего пространства. Недостатком такой конструкции является невозможность замены спирали при её внутреннем перегорании.

Принцип работы нагревательных элементов

Работает ТЭН по следующему принципу. При подключении к сети происходит нагрев внутренней спирали и передача энергии термопроводнику и наружной оболочке. В дальнейшем тепло передается окружающей жидкости, воздуху или твердому материалу.

При нагревании ТЭНа, погруженного в масло или воду, вокруг трубки создаются конвекционные потоки, которые перемешивают теплоноситель и способствуют его равномерному нагреву.

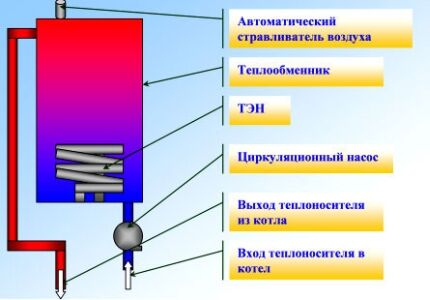

Принцип работы отопительного электрокотла
Электрические котлы известны своей надежностью и ремонтопригодностью. В них нет множества сложных деталей, поэтому они просты при эксплуатации и обслуживании

В безжидкостных отопительных приборах температура нагрева обычно ограничена, чтобы не повредить окружающие детали и не спровоцировать пожар.

Для ускорения теплообмена в них часто используется вентилятор, который обеспечивает циркуляцию воздуха как внутри прибора, так и в окружающем его помещении.

Виды ТЭНов для отопительных приборов

Простота изготовления ТЭНов не всегда оборачивается удобством для пользователей. Многие производители выпускают электронагреватели со специфической формой и креплением. В случае поломки их довольно сложно купить в магазине. Поэтому для правильного выбора необходимо изучить все возможные конструктивные варианты.

Трубчатые модели для бытового отопления

Трубчатая конструкция электронагревателей является самой распространенной в мобильных масляных обогревателях, переносных и настенных электрических радиаторах. Передача тепла в них может происходить с помощью: конвекции, ИК-излучения или теплопроводности.

Трубчатые ТЭНы для радиаторов
Готовые ТЭНы с регулятором и собственным шнуром питания можно покупать только при уверенности, что длины провода будет достаточно

Форма и длина трубки в таких устройствах может быть любой и диктуется лишь конструктивными особенностями. К примеру, ТЭН микатремического обогревателя представляет собой змеевик, расположенный за минеральной пластиной. Нагреваясь, пластина излучает инфракрасное тепло.

Наиболее распространены такие его характеристики:

  • диаметр – 5-18 мм;
  • длина – 200-6000 мм;
  • материал оболочки – сталь, нержавейка, керамика, медь;
  • мощность – 0,3-2,5 кВт.

ТЭНы мощностью более 2,5 кВт в бытовых отопительных приборах не применяются, потому что квартирная проводка просто не выдержит большей нагрузки.

Оребренный вариант электронагревателей

Оребренные приборы представляют собой модификацию трубчатого ТЭНа. Их особенностью является наличие множества тонких стальных пластин, расположенных вдоль всей длины устройства. Такая конструкция резко увеличивает площадь контакта с окружающей средой, обеспечивая высокую скорость её нагрева.

Оребренная модель ТЭНа
Оребренные ТЭНы стоят дороже, требовательны к объему рабочего пространства, но обеспечивают более высокие потребительские характеристики отопительного оборудования

Используются оребренные модели преимущественно в обогревателях для воздушного отопления. Они обеспечивают быстрое повышение температуры в помещении, особенно при наличии встроенного вентилятора.

Блочные конструкции ТЭНов

Блочный вариант представляет собой несколько совмещенных на базе единого крепления трубчатых нагревателей.

Блочные ТЭНы для котла
Особенное внимание при выборе блочных ТЭНов необходимо обращать на их мощность и способность котла с насосом обеспечить отвод тепла

Такая конструкция используется при сочетании двух факторов:

  1. Потребность в повышенной мощности прибора и высокой скорости нагрева рабочей среды.
  2. Невозможность быстрой передачи тепловой энергии от спирали к окружающей среде из-за малой площади наружной оболочки.

Фактически в блочном ТЭНе снижается нагрузка на каждую нагревательную трубку и увеличивается скорость теплопередачи. Такие устройства входят в состав бытовых отопительных котлов и промышленных электронагревательных установок.

Мощность блочных моделей может составлять 5-10 кВт, поэтому при их размещении в квартире требуется протягивать в помещение дополнительный электрокабель.

Приборы патронного типа

Патронные ТЭНы имеют вид трубки с одним свободным концом, что обусловлено особенностью их установки. Наружная оболочка выполнена обычно из полированной стали, чтобы обеспечивать максимальный контакт с окружающим материалом. Такие трубки плотно вставляются в соответствующее отверстие отопительного прибора.

Патронные электрические нагреватели
Главным недостатком патронных ТЭНов является малая площадь теплоотдающей поверхности, что требует применения специфических способов отведения тепловой энергии

Фиксация патронных моделей производится преимущественно с помощью фланцевого соединения. Используются они обычно в промышленности для нагрева рабочих частей экструдеров.

Существуют и другие конструкционные виды ТЭНов, но они применяются в основном в промышленном производстве и не затрагивают рассматриваемую тему.

Дополнительные функции электронагревателей

Выше были рассмотрены простейшие конструкции приборов, которые не имеют каких-либо встроенных регулировочных механизмов.

ТЭНы с терморегуляторами
Блок терморегуляции может иметь механическую или электронную автоматику. Последняя более точна, но требовательна к параметрам домашней электросети

Но электрические водонагреватели могут оборудоваться простейшей автоматикой, обеспечивающей устройству дополнительные функции.

К таковым относятся:

  1. Терморегуляция. ТЭНы со встроенным терморегулятором для отопления имеют датчик температуры, который срабатывает при нагреве рабочей среды до определенного уровня. Регулировка электронагревателя происходит с наружной стороны фланца.
  2. Антизамерзание. Эта функция обеспечивается упрощенным терморегулятором, который срабатывает только при понижении температуры до 0-2°C. Она препятствует замерзанию воды в трубах отопления, потребляя минимум электроэнергии.
  3. Турбонагрев, который обеспечивает форсированный нагрев рабочей среды при первоначальном пуске оборудования. Необходимо помнить, что электропроводка помещения должна выдержать кратковременное повышение мощности.

Приборов, поддерживающих дополнительные функции, не так много, потому что зачастую регулирование работы отопительных приборов в целом производится с помощью отдельного блока автоматики.

Как выбрать ТЭН для отопительного оборудования?

Выбирая ТЭН для замены в водонагревателе или в радиаторе, необходимо обращать внимание на его мощность, конструкцию, длину трубки и наличие дополнительных возможностей. Поэтому перед покупкой необходимо узнать как можно больше обо всех его характеристиках.

Расчет мощности прибора

Большая мощность ТЭНа не всегда является положительным качеством.

При выборе важно учитывать несколько факторов, которые связаны с уровнем энергопотребления:

  • предельная мощность теплоотдачи отопительного прибора в целом;
  • возможности электропроводки;
  • объем помещения.

Нельзя покупать устройство с мощностью, которая больше 75% максимального уровня теплоотдачи отопительного оборудования.

Например, имеется радиатор с 10 секциями, каждая из которых отдает воздуху 150 Вт тепла, всего 1,5 кВт. При установке в него электронагревателя с мощностью 2 кВт поверхность батареи не сможет быстро отдать всю образующуюся энергию. В результате ТЭН будет постоянно отключаться из-за перегревания.

Перегоревший ТЭН отопления
Причиной быстрой поломки ТЭНа может быть неправильный выбор мощности прибора. В результате системного перегрева спирали она со временем перегорает

В квартирах с изношенной проводкой постоянная нагрузка на розетку не должна превышать 1,5-2 кВт, иначе она может загореться и привести к печальным последствиям. Поэтому перед покупкой ТЭНа нужно проверить состояние проводки и при необходимости демонтировать старую и проложить новую электросеть.

Когда вопрос с электрикой и возможностями оборудования решен, можно приступать к расчету требуемой мощности для поддержания комфортной температуры в помещении.

В хорошо утепленных домах и квартирах будет достаточно уровня 40 Вт/м3. А при наличии щелей в окнах мощность обогрева должна быть увеличена до 60-80 Вт/м3. Покупать конкретную модель можно только после учета всех вышеописанных энергетических факторов.

Учет особенностей конструкции

Большинство ТЭНов отопления имеет оболочку из легированной стали, которая обеспечивает прочность и стойкость к коррозии. Медные устройства применяются преимущественно в нагревателях воды, хотя ограничений на их использование в самодельных радиаторах нет.

Медный электрический нагреватель
В чугунных и стальных радиаторах использование ТЭНов из цветных металлов нежелательно. Это может привести к ускорению износа материалов и соединений

Также при выборе необходимо учитывать направление резьбы заглушки, которое может быть правым или левым. Разные модели электронагревателей отличаются и диаметром фланцев. Они могут иметь размер от 0,5 до 1,25 дюйма.

Обычно к ТЭНу хорошего производителя прилагается краткая инструкция, в которой описываются его конструкционные параметры. Их изучение поможет купить устройство, которое точно подойдет к имеющемуся отопительному оборудованию.

Длина нагревательной трубки

Протяженность трубки является одной из главных характеристик, которые определяют эффективность работы устройства.

Большая её длина при равной мощности приводит к увеличению площади поверхности электронагревателя и ускорению теплообмена с рабочей средой. Это положительно сказывается на долговечности ТЭНа и скорости циркуляции теплоносителя.

ТЭН с длинной трубкой
ТЭНы с длинной трубкой идеально подходят для установки в самодельные регистры, которыми удобно обогревать большие помещения и хозяйственные постройки

Желательно, чтобы трубка проходила по всей длине рабочей зоны отопительного прибора, не дотягиваясь до противоположной стенки на 6-10 см. Эта рекомендация позволит быстро и равномерно прогревать теплоноситель.

Наличие дополнительного функционала

Переплачивать за дополнительные возможности ТЭНов не всегда нужно. Если отопительный прибор используется в качестве вспомогательного и не имеет собственной встроенной автоматики, то покупка модели с термостатом имеет смысл.

Но при наличии в радиаторе или электроконвекторе собственных термодатчиков и механизмов контроля температуры дополнительные функции так и останутся невостребованными.

ТЭН с встроенным таймером
Встроенная в заглушку ТЭНа электроника должна иметь предохранительные механизмы, чтобы в случае поломки регулирующей платы не случился пожар

Поэтому приобретать дорогостоящие электронагреватели со встроенной автоматикой рекомендуется только при явной необходимости в таком оборудовании. При необходимости в индивудальном подборе температурного фона лучше купить терморегулятор в розетку, который можно использовать периодически.

Что касается производителей ТЭНов, то их выбор не принципиален. Основными поставщиками являются фирмы из России, Украины, Турции и Италии. Качество их продукции примерно одинаково, поэтому нет смысла переплачивать за бренд.

Выводы и полезное видео по теме

Видео #1. Практический обзор ТЭНов различных типов:

Видео #2. Обзор ТЭНа с терморегулятором:

Видео #3. Особенности блочного ТЭНа, используемого в отопительных электрокотлах отопления:

Покупка ТЭНа для отопительных приборов является непростой задачей. Для этого требуется четко знать характеристики оборудования, в которое встраивается электрический нагреватель. Поэтому останавливать свой выбор на конкретной модели нужно только после тщательного анализа её параметров.

Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фотоснимки по теме статьи в находящемся ниже блоке. Расскажите о том, как подбирали ТЭН для замены в электрокотле или в мобильном обогревателе. Поделитесь, что лично для вас стало решающим аргументом в выборе.
