Устройство сливной ямы: популярные схемы проектирования + разбор правил определения глубины

Николай Федоренко
Проверил специалист: Николай Федоренко
Автор: Татьяна Захарова
Последнее обновление: Март 2019

Строительство локального очистного сооружения позволяет обеспечить качественную переработку и фильтрацию канализационных стоков до состояния технической воды. Однако такой вариант организации автономного водоотведения обходится недешево.

Альтернативное решение для загородных или дачных домов — обустройство сливной ямы своими руками. Существует несколько вариантов самодельных выгребов, отличающихся материалами изготовления и функциональностью. Какой из них предпочтительней? Попробуем разобраться.

В статье описаны популярные схемы сливных ям, а также приведены пошаговые инструкции по их сооружению. Практичные рекомендации помогут сделать правильный выбор и организовать отвод канализационных стоков самостоятельно.

Сливная яма – часть автономной канализации

Для сбора бытовых и хозяйственных отходов необходим накопительный резервуар, который нужно регулярно опустошать при помощи спецтехники. Обычно это большая емкость или сооружение, зарытое в землю.

Размеры и формы выгребов могут отличаться, но некоторые составные части должны присутствовать у всех конструкций:

  • резервуар, объем которого соответствует потребностям владельцев дома;
  • сливной вход, через который канализационные стоки поступают в резервуар;
  • технический люк, необходимый для контроля и обслуживания;
  • труба вентиляции, выводящая на безопасную высоту вредные газы.

Часто пренебрегают устройством вентиляции, оставляя для проникновения воздуха внутрь отверстие или щель, а то и вовсе наглухо закупоривая яму. Это неправильно: неприятный запах газов при определенной концентрации еще и опасен.

Уличный туалет
До сих пор встречаются уличные туалеты-«скворечники», которые полностью заменяют дачную канализацию: они одновременно являются и отхожим местом, и накопителем для пищевых отходов

Все, кто ощущает дискомфорт от прогулок по утреннему холодку, давно уже оборудовали полноценную канализационную сеть. Она включает в себя узлы подключения к унитазу, раковинам, ванне или душу, и трубопровод, соединяющий точки, находящиеся внутри дома, с зарытым неподалеку резервуаром.

Минимальный «дачный» набор, позволяющий регулярно мыться и содержать в чистоте дом – это унитаз + душ + раковина на кухне. Соответственно, канализационная система внутри здания соединяет сантехнические устройства.

Наружная часть системы – труба от стены дома до накопительной емкости. Прямая и относительно короткая труба (но по нормам СНиП не короче 5 м) – это идеальная схема для перемещения сточных вод.

Схема устройства дачной канализационной системы
Простейшая схема устройства дачной канализационной системы со сливной ямой. Обязательным дополнением является обустройство дороги – подъезда для ассенизаторской машины

Иногда приходится оборудовать сложные коммуникации, соединяющие несколько рукавов, предположим, для отвода стоков из дома, бани, гаража или летней кухни. Но в данном случае вместо обычной сливной ямы устанавливают септик, который, кроме сбора и накопления, еще и очищает воду, а затем выводит ее для доочистки в грунт (колодец, канаву).

Виды выгребных ям по материалу изготовления

Для обустройства сливных ям используют как заготовки фабричного изготовления, так и подручный материал, например, автомобильные покрышки или красный кирпич, оставшийся от строительства дома.

Рассмотрим конструктивные особенности разных моделей и выясним, какая из накопительных емкостей дольше прослужит.

Кирпичная кладка с гидроизоляцией

С появлением готовых бетонных колец, процесс установки которых в несколько раз сократил строительство ямы, кирпич стал использоваться все реже. Есть смысл применять его в крайних случаях, когда нет возможности приобрести другой, более современный материал.

Иногда он остается в большом количестве после строительства дома, и если позволяет время, можно соорудить и кирпичный выгреб.

Кирпичная сливная яма
Форма кирпичной выгребной ямы может быть любой: от круглой, напоминающей колодец для воды, до прямоугольной – от конфигурации срок службы не зависит. Обычно кирпичная кладка служит без ремонта не более 15-20 лет

Кирпичную кладку выполняют традиционным способом, но сначала подготавливают дно. На песчано-гравийную подушку укладывают бетонную плиту, которую фиксируют в грунте с помощью арматуры.

Готовую плиту можно заменить заливкой цементного раствора. Плиты из бетона могут пригодиться и при строительстве верхней части – перекрытия, к которому крепится технический люк.

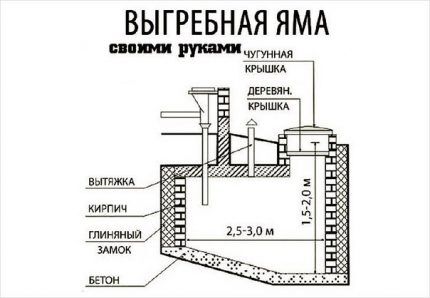

Схема выгребной ямы
Один из вариантов кирпичной выгребной ямы. Наряду с гидроизоляционным слоем можно использовать глиняный замок, который является естественной защитой от проникновения к стенкам выгреба грунтовых вод (+)

Таким образом, устройство кирпичной ямы включает в себя следующие элементы:

  • бетонное дно;
  • кирпичную кладку по периметру;
  • плиты перекрытий;
  • люк с крышкой;
  • пластиковую трубу вентиляции.

При обустройстве резервуара, состоящего из сравнительно небольших элементов, важно правильно произвести герметизацию, чтобы стоки не попадали в прилегающий грунт. Она состоит из двух этапов – гидроизоляции внутренней и наружной стороны.

Хорошо зарекомендовали себя обмазочные мастики на основе битума, а также современные проникающие материалы типа Пенетрон.

Колодец из автомобильных покрышек

Самое ненадежное решение, срок службы которого не превышает 10 лет, – выгреб из покрышек. Автомобильная резина не предназначена для применения в качестве деталей для канализации, поэтому со временем она не выдерживает воздействия агрессивных химических веществ и разрушается.

Кроме того, сложности возникают и с заделкой стыков между шинами для обеспечения герметизации колодца.

Устройство сливной ямы из покрышек
Ненадежность шаткой конструкции компенсируют за счет обустройства ямы снаружи: делают защиту из песчано-цементной засыпки, герметизируют все сооружение целиком, используют геотекстиль и рубероид

Дно ямы обустраивают традиционным для всех накопителей способом: укладывают бетонную плиту или делают цементную стяжку. В верхней части обычно строят настил из прочных досок и оставляют отверстие с крышкой для обслуживания – откачки канализационных стоков.

Накопитель из шин не может быть большим по объему, поэтому приготовьтесь к частому вызову ассенизаторов.

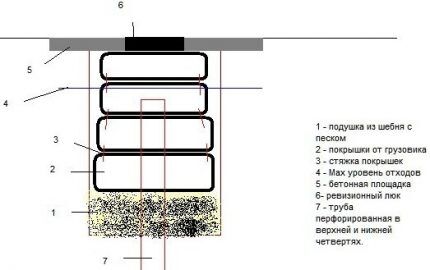

Яма из покрышек
Схема устройства сливной ямы из автомобильных покрышек. Чтобы увеличить интервал между посещениями ассенизаторов, в дно ямы монтируют перфорированную трубу, по которой часть жидкости просачивается в грунт (+)

Следует понимать, что через какой-то период (в некоторых случаях – от 3 до 5 лет) придется производить разбор резиновой конструкции и возводить новый колодец, потому что сливная яма из покрышек ремонту не подлежит.

По этой причине опытные строители рекомендуют устанавливать более прочные конструкции, рассчитанные на 50 лет – например, накопители из бетонных заготовок.

Монолитный бетонный резервуар

Устройство объемной емкости из бетона принципиально отличается от сооружения конструкций из отдельных готовых элементов (кирпичей, блоков, шин). Оно заключается не в сборке, а в создании опалубки с последующей бетонной заливкой.

Результатом строительных работ должен стать прочный, надежный, герметичный бетонный резервуар со сроком эксплуатации не менее 50 лет.

Устройство опалубки для сливной ямы
Для опалубки используют деревянные доски, оставшиеся от строительных работ, куски фанеры, брусья. Также потребуется арматура – для усиления бетонных стен и основания

Порядок устройства сливной ямы из монолитного бетона:

  • подготовка котлована, выравнивание дна;
  • армирование и бетонирование основания;
  • строительство опалубки;
  • установка арматуры для стенок;
  • поэтапная заливка бетона;
  • установка плиты перекрытия;
  • гидроизоляция сооружения;
  • устройство вентиляции и люка;
  • засыпка.

Зачастую при строительстве простейшего септика используют более сложную схему из двух камер. Проще говоря, примерно в центре конструкции устанавливают бетонную перегородку с отверстием для перелива.

Двухкамерное сооружение частично осветляет стоки, а применение дополнительного фильтрующего колодца позволяет часть канализационных вод отправлять прямо в грунт.

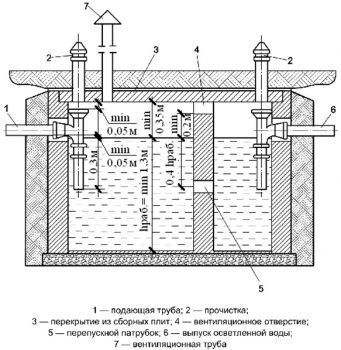

Устройство бетонного септика
Схема бетонного монолитного сооружения с двумя отсеками с указанием возможных размеров. Обе камеры имеют сообщение в виде трубы перелива, установленной ниже уровня входного отверстия (+)

Особенностью ямы из монолитного бетона является длительный период строительства и соблюдение норм подготовки цементного раствора.

Выгреб из бетонных колец

Сооружение из готовых бетонных блоков заводского изготовления предпочитают по нескольким причинам:

  • скорость сооружения — строительство занимает меньше времени;
  • относительная доступность — стоимость относится к разряду демократичных;
  • долговечность — при соблюдении правил строительства сооружение служит более 40 лет;
  • прочность — колодец из тяжелых колец, скрепленных замковым соединением, намного прочнее конструкции из шин или кирпича.

Бетонные кольца, как и другое детали для строительства (днище, плиты перекрытий, доборы), можно приобрести на ближайшем предприятии, выпускающем ЖБИ. Альтернативный вариант — сделать ж/б кольца самостоятельно.

Придется арендовать технику и нанять бригаду рабочих, зато монтаж будет происходить быстро, в отличие от создания монолитного резервуара.

Устройство сливной ямы из бетонных колец
Высота выгреба из бетонных блоков (следовательно, и объем резервуара) зависит от количества канализационных стоков. Наиболее популярные конструкции состоят из 2 или 3 колец и рассчитаны на обслуживание семей из 2-4 человек

Кроме бетонных заготовок потребуется засыпка для основания (песок и гравий), гидроизоляция для заделки стыков и наружной герметизации готового сооружения. Для придания конструкции прочности и стабильности в грунт для засыпки добавляют сухой цемент.

Яма из бетонных колец
Схема сливной ямы из бетонных колец. Данный вариант имеет перфорированное дно, то есть способен пропускать часть стоков наружу. Подобное устройство ямы невозможно, если на садовом участке преобладают глинистые, а не песчаные грунты (+)

Несмотря на наличие схем выгребов без дна, однокамерные резервуары рекомендуют делать герметичными, так как недостаточно очищенные воды загрязняют грунт и плодородный почвенный слой.

Пластиковая емкость фабричного производства

Если вы хотите установить сливную яму за один день, обратите внимание на готовые модели из модифицированного пластика, представленные на рынке автономной канализации известными компаниями.

Они отличаются по форме и размерам, но все обладают достаточной прочностью, чтобы не разрушиться под давлением грунта или от движения грунтовых вод.

Устройство сливной ямы из пластиковой емкости
Преимущества пластиковых моделей – в прочности, усиленной ребрами жесткости, и абсолютной герметичности. В емкости из полиэтилена, в отличие от сборных аналогов, нет стыков и заделанных швов, поэтому и нет риска разгерметизации

Монтаж пластиковой емкости осуществляется по простой схеме: роют котлован, укрепляют дно (при ненадежных грунтах или высоких грунтовых водах), устанавливают резервуар, подключают его к трубе и производят засыпку.

Процесс откачки канализационных отходов происходит обычным способом – с помощью ассенизаторов.

Подробнее о выборе и монтаже пластикового резервуара читайте в этой статье.

Обзор популярных схем

Несмотря на материал изготовления, канализационные сооружения могут иметь различную конструкцию. Разница касается, в большей мере, количества камер – от одной до трех. Рассмотрим схемы, которые больше всего подходят для обеспечения частных домов автономной канализацией.

Отдельная накопительная емкость

Выгреб из одной герметичной камеры – наиболее простой вариант. Он не загрязняет окружающую среду, следовательно, безопасен и экологичен. Такая яма занимает минимум места, и поскольку находится под землей, не мешает выращивать цветы или разбивать неподалеку грядки.

Ограничения касаются посадки деревьев, которые своими корнями могут разгерметизировать канализационное сооружение.

Схема устройства простейшей сливной ямы
Схема простейшей однокамерной выгребной ямы. Необходимо следить за тем, чтобы сточные воды не поднимались выше уровня врезки канализационной трубы, и вовремя вызывать ассенизаторов

Однокамерный накопитель актуален для тех, кто редко пользуется канализационной системой, то есть редко наведывается на дачу. Существует еще один вариант – если в доме проживает одинокий человек, а канализационная система состоит из минимума активных точек пользования (унитаз, душ, раковина).

При устройстве резервуара необходимо помнить, что он заполняется не до самого верха, а до уровня входа трубы, поэтому задействован только на 2/3 объема. Простой накопитель требует регулярной откачки, а для этого следует подготовить удобный подъездной путь для ассенизаторов и лучше заключить договор на постоянное обслуживание.

Сливная яма без дна

Вариант одиночного накопителя – яма с фильтрующим дном. Основное назначение фильтра – пропускать часть стоков прямо в грунт, чтобы снизить нагрузку на сооружение и сократить количество вызовов специалистов для откачки отходов.

Конструкция нижней части резервуара отличается от глухого днища герметичной камеры. Это может быть сооружение из бетонных заготовок, кирпичный колодец или пластиковая емкость.

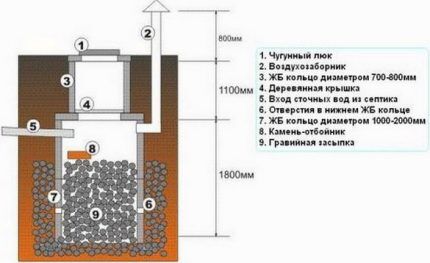

Схема сливной ямы без дна
Схема выгребной ямы с перфорированными стенками и фильтрующим дном. В качестве фильтра выступает толстая песчано-гравийная подушка, которую со временем необходимо обновлять

В грунтах со слабой пропускной способностью, например, в пластичных супесях,  целесообразно устраивать дополнительную перфорацию стенок. Для этого формируют небольшие отверстия примерно через 10 — 15 см.

Располагают их по всей высоте грунтового фильтра в шахматном порядке. Таким методам увеличивают площадь фильтрации, как следствие, ускоряется процесс утилизации.

Два важных условия устройства фильтрации:

  • песчаный или супесчаный грунт — рыхлый, с большой степенью водопроницаемости;
  • низкий уровень залегания водных горизонтов.

Плотные глинистые грунты, твердые супеси, суглинки любой консистенции, просто не будут впитывать воду, таким образом, устройство перфорации бесполезно.

Данная схема больше подходит для строительства фильтрующих колодцев, которые являются вторым или третьим отсеком и устанавливаются вслед за накопителем. Качество доочистки в грунте частично осветленной воды гораздо выше, нежели не отстоявшихся канализационных стоков из первого выгреба-накопителя.

Откачка отходов из ямы без дна осуществляется чуть реже, чем из обычной ямы. Если фильтр забивается – режим откачки одинаков.

Двухкамерный септик из бетонных колец

Усложненный вариант сливной ямы – двойной резервуар.

Он может иметь различную конструкцию:

  • бетонная емкость, разделенная на 2 части перегородкой;
  • 2 колодца, соединенные трубой перелива.

Несмотря на некоторые различия в конструкции, цели строительства двухкамерных моделей одинаковы – разделить отходы по степени загрязнения. В первой секции, которая является полноценным накопителем, начинается переработка отходов анаэробами, вследствие чего образуется твердый осадок и мутная жидкость.

Во второй – сточные воды еще более осветляются, осадка намного меньше.

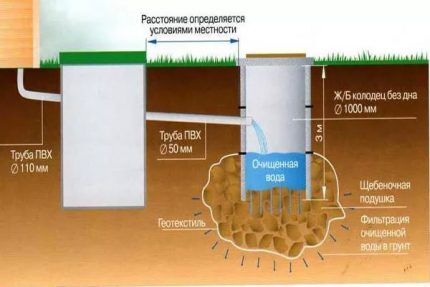

Двухкамерный септик
Вариант устройства двухкамерного септика. Второй резервуар представляет собой фильтрующий колодец, принимающий стоки из первой камеры и отправляющий их на доочистку в грунт (+)

Если вторую емкость оснастить компрессором, то очистка будет более эффективной, так как переработка будет осуществляться еще и аэробными микроорганизмами. Двухкамерные модели, по сути, уже не просто накопители, а септики, способные частично очищать канализационные стоки.

Кратко процесс строительства двухкамерного септика из бетонных колец представляет следующая фото-подборка:

Как определить глубину выгреба?

Размеры сливной ямы, в том числе и глубина, зависят от объема сточных вод. Сначала подсчитываем общее количество стоков за сутки, умножаем на 10-14 дней (в зависимости от частоты откачки), находим нужный рабочий объем. Рабочий – значит, только до уровня врезки трубы.

Если нужен рабочий объем 4 м³, то прибавляем еще 1/3 и получаем объем резервуара – 6 м³. Зная объем, вычисляем, сколько необходимо бетонных колец или какова длина/ширина/высота монолитного сооружения.

При устройстве котлована прибавляем 0,3 м на выравнивание основания и устройство песчано-гравийной подушки. Рассчитываем глубину сливной ямы так, чтобы при монтаже часть горловины (примерно 0,2 м) виднелась над поверхностью земли.

Небольшой выступ – страховка от весеннего половодья. При риске сезонного затопления горловину можно поднять на 0,5 м.

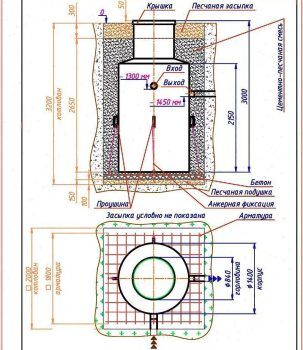

Чертеж выгребной ямы
Чертеж с указанием глубины и других размеров лучше подготовить заранее, а в дальнейшем следует строго придерживаться сделанных вычислений. При покупке готовых емкостей инструкция по монтажу и установке идет в комплекте (+)

Немного отличается вычисление глубины ямы без дна. Котлован для выгреба с перфорацией глубже герметичного аналога за счет устройства метрового песчано-щебневого фильтра. Чтобы не ошибиться с расчетами, просто прибавляем толщину фильтрующей подушки к высоте сооружения.

При подсчетах не забывайте про расположение водяных горизонтов – от основания выгреба до верхнего водоносного слоя должно быть не менее 1 м.

Выводы и полезное видео по теме

Правила строительства накопителей и септиков очень похожи, поэтому рекомендуем к просмотру следующий интересный тематический материал.

Строительство кирпичной ямы с переливом в условиях высоких грунтовых вод:

Полезная информация по устройству двухкамерного сооружения:

Подробные сведения о строительстве септиков:

Познакомившись с конструкционными особенностями и характеристиками выгребных ям, вы можете самостоятельно оборудовать канализационную систему на загородном участке. Если возникают сложности в составлении схемы или вычислении глубины, рекомендуем обратиться к опытным инженерам.
