Как устроить септик из покрышек своими руками: пошаговая инструкция

Вы собрались проводить канализацию в частном доме, но обладаете весьма ограниченным бюджетом? Это не повод, чтобы лишать себя удобств, не правда ли? Или вы решили соорудить септик из покрышек, используя для этих целей подручные материалы? Но сомневаетесь в собственных силах и не знаете с чего начать?

Мы поможем вам детально разобраться в этом вопросе — в статье разобраны ходовые варианты устройства локального очистного сооружения, для которого можно использовать отслужившую автомобильную резину. Этот материал легко найти в автотранспортных предприятиях, где его просто списывают за ненадобностью, или поискать объявления частных лиц.

Также в статье приведена подробная инструкция по изготовлению самодельного септика, начиная с расчетов и заканчивая укладкой канализационного трубопровода. Все действия сопровождаются пошаговыми фотографиями.

В помощь начинающему мастеру подобраны видеорекомендации об обустройстве такого вида септиков с полезными советами по выполнению герметичных соединений участков трубопровода от мастеров.

Аргументы в пользу подручных средств

Сколько можно сэкономить на септике, если использовать старые шины? Одно бетонное кольцо среднего размера стоит 4 500 р. их нужно минимум три. Стоимость изношенной покрышки не превышает 2 000 р., а их требуется по минимуму три или четыре.

Накопительная емкость серии Танк, например, стоит в среднем около 18 тыс. руб. Даже без учета бетонных оснований и крышек для колодцев, экономия составит около 6 000 — 8 000 р.

Использование автомобильных покрышек в деле сооружения септиков решает сразу два важных вопроса. Позволяет организовать канализацию частного дома и избавиться от необходимости утилизации практически не разрушающейся резины

Но у такого септика срок службы значительно меньше, чем у бетонных или пластиковых конструкций. Причина в отсутствии монолитности корпуса, небольшом весе шин и плохой герметизации между ними.

При подвижках грунта нередко происходят смещения элементов. Правда, если использовать определенную технологию, то такой септик будет служить дольше, а откачку нечистот можно будет делать реже.

Правила обустройства септика

Любые строительные работы, в том числе по проведению коммуникаций, требуют разрешения от администрации, если глубина заложения объекта превышает 5 м.

Его просто оформить, если межевание участка выполнено по новым правилам. Они вступили в силу с поправками в земельный кодекс РФ в 2014 году. Старые кадастровые паспорта участков нужно переделывать. Стоимость межевания составляет около 6 000 р.

Если обнаружится, что на территории частного дома залегает кабель связи, потребуется дополнительно разрешение специалистов.

Для этого нужно обратиться в военную часть, которой принадлежит этот кабель. Они пришлют специалиста с металлоискателем, который точно определит, где копать нельзя.

Расположение резервуара на участке

Когда разрешение получено, нужно выбрать подходящее место для сливного резервуара. Есть определенные нормы САНПИНа, которые нужно соблюдать.

Если расположить резервуар для накопления нечистот или станцию очистки сточных масс рядом с источником питьевой воды, стоки при возможных засорах и протечках будут попадать в грунтовые воды.

В результате протечки сделают воду непригодной для питья. Заражения ее можно избежать, если сделать септик герметичным и устроить для доочистки систему фильтрации.

Нельзя располагать септик рядом с фундаментом дома или бани, иначе в период разработки котлована грунт может осесть, а следом за ним опуститься и деформируется бетонное основание строения. При возможных засорах фундамент может намокать и постепенно терять прочность

Но и слишком далеко от дома резервуар располагаться не должен. Большое расстояние между точкой выхода канализации из дома и очистным объектом ощутимо увеличит стоимость организации системы.

Потребуется прокладывать длинный участок трубопровода, который необходимо будет обеспечить смотровыми колодцами.

Наружная часть локальной канализационной сети должна быть обеспечена как минимум одним смотровым колодцем. Если длина магистрали будет более 25 м, потребуется устройство дополнительного колодца для ревизии и прочистки системы.

Кроме того, излишне длинный трубопровод нередко приводит к образованию засоров. Об этом не следует забывать, даже если будет устанавливаться насос для откачки канализационных стоков.

Вывод канализационной трубы

Сначала нужно обеспокоиться с созданием схемы. Монтаж автономной канализационной сети начинается с устройства выпуска. После чего производится сборка стояков в направлении снизу вверх, подключение крестовин, тройников и сооружение поэтажных отводов.

Монтаж системы проводится по заранее подготовленным трассам с пробитыми штробами, отверстиями для фиксации труб, выполненными и оштукатуренными нишами, с разработанной траншеей для наружной ветки.

Если дом старый, в нем наверняка есть погреб или подполье. Тогда не нужно будет снимать напольное покрытие. Если дом новый, то о прокладке труб нужно думать заранее, пока полы не постелены.

В противном случае их придется демонтировать, в тех местах, где будут лежать трубы. В зависимости от сложности и разветвленности системы, могут понадобиться следующие элементы.

В сооружении наружных веток канализации используются асбестоцементные, стальные, чугунные и пластиковые трубы с соответствующими материалу деталями и фитингами. Соединения элементов обрабатываются герметиками и смазками

Если в доме два этажа, нужно сразу установить стояк для дополнительной ванной или раковины на втором этаже.

Его можно закрыть заглушкой пока он не понадобиться.

Сборку внутренних канализационных линий производят после устройства стояков. К отводящей магистрали подключаются все сантехнические устройства. Для установки стиральной машины автоматического типа в схеме на рисунке нужно добавить еще один тройник

Проектировать канализационную сеть следует так, чтобы по возможности избежать лишних поворотов, разветвлений и соединений.

Оптимальная трасса для устройства наружной ветки вообще должна по возможности быть прямой.

Если все же придется выполнять разветвления, следует использовать фитинги, соответствующие материалу труб — чаще всего для канализации используют трубы ПВХ и ПНД.

Для герметичного соединения элементов есть специальные уплотняющие резинки, вставляемые во внутреннюю часть канализационной трубы. Информация о фитингах для полипропиленовых труб рассмотрена в другой нашей статье.

Для сборки и сооружения канализационных трубопроводов любой степени сложности выпускают обширный ряд фасонных деталей. Полимерные изделия предназначены для устройства линий из аналогичных труб

Подходящий диаметр канализационных труб для прокладки к автономному септику составляет 110 мм. Это полноценная канализация, которая прослужит долго.

На трубах лучше не экономить и класть с расчетом возможного увеличения нагрузки на систему, в противном случае может понадобиться их замена в будущем. Примерную стоимость материалов можно посмотреть тут.

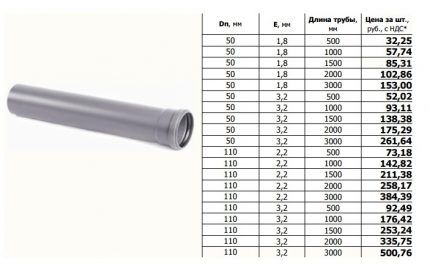

Основная расходная статья канализационного трубопровода — трубы, стоимость которых представлена в таблице. Гофра, заглушки и тройники стоят намного дешевле

После монтажа внутренней системы, трубу для слива в септик из покрышек нужно подвести к дому. Не стоит устраивать выход канализации из дома под фундаментом.

Лучше пробить отверстие на необходимой для вывода глубине ломом, перфоратором или воспользоваться полой железной трубой с острым концом.

Особенности прокладки канализационного трубопровода в частном доме рассмотрены в этой статье.

Пробивать для выпуска нужно всю толщу фундамента строго горизонтально, чтобы соединение труб в этом месте выполнялось что называется «шельга в шельгу». Однако лучше предусмотреть его в период строительства, заложив перед заливкой гильзу

После этого разрабатывается траншея с наружной стороны дома. Она идет от внешней стены фундамента до места расположения септика.

Глубину траншеи определяют местные климатические условия. Ее дно должно быть проложено ниже уровня сезонного промерзания грунтов в регионе на 20 — 30 см.

Наружный трубопровод укладывается с уклоном в сторону естественного движения стоков — к септику.

Величина уклона в среднем 2 — 3 см на погонный метр трубы.

Для систем с принудительной транспортировкой стоков уклон 1 см на тот же отрезок. Подробная информация об уклоне канализационного трубопровода рассмотрена в другой нашей статье.

После прокладки внешней и внутренней системы канализационных труб нужно приступать к выбору конструкции для организации септика из изношенных шин. Есть несколько способов его устройства.

Популярные варианты септиков

Септики, собранные из изношенных покрышек, бывают трех видов:

• С фильтрующей системой.
• С отстойником и фильтрующим (поглотительным) колодцем.
• С фильтрующей системой и дренажной трубой.

Выбирать конструкцию нужно исходя из объемов сточных вод. Для семьи из трех человек вполне подойдет септик из покрышек с фильтрующей системой. Если семья большая, то такой септик быстро придет в негодность из-за перегруженности, поэтому лучше выбрать вариант с отстойником и фильтрующим колодцем.

№1 — конструкция с фильтрующей системой

Это самый бюджетный способ для тех, кто своими руками замыслил сделать септик из покрышек. Для него достаточно вырыть котлован, подготовить дно и уложить колеса.

Принцип установки несложного сооружения для сточной очистки наглядно и понятно показан на картинке.

Вместительность и связанные с ней рабочие возможности септика будут зависеть от диаметра колес. Лучше брать от крупной техники

Принцип работы прост:

1. Стоки попадают в емкость.
2. Твердая нерастворимая составляющая стоков не проходит в землю и оседает на поверхности дренажного слоя из щебня.
3. Отфильтрованная вода уходит в землю через дренаж.

Минус сооружения в том, что этот вид предназначен для сбора и очищения только серых стоков: воды, загрязненной при приготовлении пищи, ее же из душевой с ванной, от стиральной и посудомоечной машин.

Переработка фекальных масс в подобной конструкции не производится.

Однако если устроить герметичное дно вместо дренирующего слоя и обеспечить герметичность соединения в стенках, этот вариант может служить накопителем для сбора всех видов стоков, которые предстоит регулярно откачивать.

Преимущество этой системы в ее простоте. В качестве обсыпки можно выбрать керамзит, песок и просто обычную землю. К недостаткам относится быстрое образование на дне емкости тягучего илового остатка, который со временем затруднит отток жидкости.

Если это произойдет, придется откачивать септик и чистить дно с последующей заменой гравия. Такой септик нельзя располагать близко от зданий или погребов.

№2 — сооружение с отстойником и фильтрующей системой

Этот вариант сложнее предыдущего, но и долговечнее. Конструкция состоит из двух емкостей. Одна служит для отстаивания сточных вод, а другая для их фильтрации перед попаданием в землю.

От предыдущего варианта этот отличается наличием отстойника с герметичным дном. В нем поступившие по канализационной трубе стоки отстаиваются. Нерастворимая составляющая оседает на дне, а жидкая перемещается в поглотительный колодец для доочистки путем фильтрации через дренажный слой щебня

Принцип работы:

• Сточные воды сливаются по трубе в первую емкость.
• Крупные фракции оседают на дне отстойника.
• Легкие фракции вместе с жидкой составляющей попадают по смежной трубе в фильтрующий колодец.
• Жидкие стоки проходят систему фильтрации из гравия и песка, а затем уходят в землю. На дне поглотительного колодца оседают легкие фракции.

Эта конструкция септика из старых автопокрышек самая экологически чистая и экономически выгодная. Откачку из нее нужно будет проводить не чаще 4-5 раз в год. При этом если септик постоянно используется, его ненужно дополнительно утеплять.

№3 — септик из шин с дренажной трубой

Это не самая удачная конструкция. Наличие дренажной трубы не играет особой роли в работе системы.

В трубе необходимо просверлить отверстия. Для этого нужно использовать дрель со сверлом, соответствующим материалу трубы. Не забывайте охлаждать сверло, иначе оно нагреется и станет хрупким

Принцип работы этой системы самодельного септика:

• Стоки попадают в емкость.
• Нерастворимые нечистоты оседают на щебне.
• Отфильтрованная вода уходит в землю через дренажную трубу и щебень.

Назначение дренажной трубы состоит в том, что чтобы уводить воду, минуя забитое илом дно. Но она также быстро им забивается и служит недолго.

Этапы сооружения септика

Помимо канализационных труб и комплектующих нужно запастись покрышками. Подойдут покрышки от Кировца. Монтаж более крупных покрышек нельзя выполнить в одиночку.

Шаг #1 — готовим материалы и инструменты

Инструменты для устройства септика своими руками:

1. Дрель.
2. Болгарка.
3. Плоскогубцы.
4. Лопата совковая.
5. Лопата подборная.
6. Лестница.
7. Лом.
8. Топор.
9. Ведра.
10. Рулетка.

Для обрезки полипропиленовых труб используют труборез, но можно использовать нож. Материалы необходимые для проведения работ доступны. Их можно купить в любом строительном магазине.

Для герметизации соединений элементов и ввода труб потребуется жидкий битум — наиболее совместимое с материалом автопокрышек средство

Если «родной» грунт, выбранный при рытье котлована и траншей, не содержит прослоек супеси и суглинка, его можно использовать для обратной отсыпки.

При наличии глинистых прослоек и линз замена производится обязательно.

Для обратной отсыпки котлована с установленным септиком и траншей с трубами лучше запастись речным или карьерным песком

Необязательно засыпать в канализационное сооружение дорогостоящий гранитный щебень, какой представлен на фото.

Вполне подойдут бюджетный доломитовый или известковый аналог.

Щебень фракционным «калибром» 5 — 20 мм потребуется за засыпки дренажного слоя. В пределах септика мощность слоя должна быть мощностью не менее метра

Шаг #2 — рассчитываем количество материалов

Необходимая глубина септика 2, 5-3 м. В результате соединения шин должна получиться одна большая емкость без крышки, с дном или без дна.

Глубину установки септика нужно разделить на ширину покрышки. Будет достаточно семи покрышек от Кировца и двух покрышек от Камаза.

Количество труб нужно определять исходя из расстояния от септика до дома. Это расстояние нужно разделить на 3 метра (протяженность самых длинных канализационных труб). Полученное число будет равно их количеству.

Лучше взять с запасом, так как в процессе устройства септика они могут быть повреждены. Еще необходима одна труба для соединения двух емкостей септика.

Хомуты брать из расчета 5 на два колеса (с запасом). Если вместо них будет использована вязальная проволока, хватит 1-2 метра. Для гидроизоляции нужен кусок резины размером 1Х1 (можно немного больше).

Один рулон рубероида, который нужен для гидроизоляции емкостей.

Для устройства фильтрующей подушки нужно 2 тонны песка и гравия. Использовать можно и ПГС, но качество фильтрации будет хуже, так как песок быстро забьется илом. Остатки песка и гравия можно использовать в качестве обсыпки емкостей.

Шаг #3 — готовим котлован к монтажу септика

После того, когда собраны все материалы и выведена система слива из дома, можно приступать к обустройству септика.

Он состоит из двух емкостей. Одна из них это отстойник для крупных фракций сточных вод, а вторая это фильтрующий колодец для стока воды. Его конструкция подробно изложена на схеме ниже.

Эскиз септика-отстойника с фильтрующим колодцем из покрышек поможет рассчитать расход материала, определиться с глубиной заложения дна сооружения и с глубиной прокладки труб

Монтировать покрышки несложно. Самым трудоемким процессом является копка котлована. Яму необходимого размера сложно вырыть самостоятельно. На это может уйти около недели.

Если яма разрабатывается вручную, то при заглублении более полутора метров станет сложно извлекать из нее грунт.

Потребуется приспособление типа ведра на веревке для подъема отвала и тележка для вывоза лишней земли. Нужно заранее позаботиться о месте, куда будет сваливаться лишний грунт. Верхний черноземный слой можно раскидать по огороду.

Вырытый котлован нужно очистить от корней растений. В процессе роста корни таких деревьев как тополь, могут сдвинуть сегменты септика или нарушить его герметичность. Для этого нужно использовать топор.

После того, как корни удалены, нужно выровнять место, где будет располагаться дно отстойника. Это необходимо для плотного прилегания резины к нижней покрышке. Чем ровнее будет место, тем лучше прилегание и герметичность.

Место, где будет располагаться дно фильтрующего колодца, нужно дополнительно углубить на ширину одной шины от Кировца и ширину подушки из песка.

Толщина слоя фильтрующей подушки из песка составляет от 30 до 60 см. Выравнивать его необязательно, так как после этого последует слой гравия.

Если в доме проживают дети, необходимо огородить яму на время работ по установке септика. Это нужно для предотвращения несчастных случаев, так как края котлована могут осыпаться, если вставать на них.

Ребенок не понимает степени опасности, поэтому лучше подстраховаться.

Шаг #4 — укладываем покрышки для отстойника

Пошаговая инструкция установки покрышек отстойника:

1. Резина укладывается на подготовленное основание.
2. На резиновое дно укладывается первая покрышка.
3. Стыки шины и резины промазываются жидким битумом.
4. На первую шину укладывается вторая.
5. Стык между первой и второй шиной промазывается жидким битумом.
6. Первая и вторая шина скрепляются между собой хомутами или вязальной проволокой.
7. Третья покрышка устанавливается на вторую и крепится аналогичным образом с последующей герметизацией стыков битумом.
8. В третьей покрышке при помощи болгарки прорезается квадратное отверстие для трубы слива из дома.
9. На третью шину укладывается покрышка от Камаза.
10. Стыки между четвертой и третьей шиной герметизируются жидким битумом.

Котлован с резервуаром-отстойником не надо засыпать до того, пока в него не будет введена подающая канализационная ветка, а из него выведена труба к фильтрующему колодцу.

Ввод и вывод труб из септика-отстойника производится после устройства всех объектов наружной канализации. Не забывайте, что ввод должен быть выше выводного патрубка

Шаг #5 — укладываем покрышки для фильтрующего колодца

Пошаговая инструкция установки колодца :

1. На песчаное дно укладывается первая покрышка.
2. В покрышку насыпается щебень или гравий.
3. На первую шину укладывается вторая.
4. Стык между первой и второй шиной промазывается жидким битумом.
5. Первая и вторая шина скрепляются между собой хомутами или вязальной проволокой.
6. Третья покрышка устанавливается на вторую и крепится аналогичным образом с последующей герметизацией стыков битумом.
7. Устанавливается четвертая шина.
8. В четвертой покрышке при помощи болгарки прорезается квадратное отверстие для трубы слива.
9. На четвертую шину укладывается покрышка от КамАЗа.
10. Стыки между четвертой и пятой шиной герметизируются жидким битумом.

Закончив монтаж отстойника и фильтрующего колодца нужно приступать к прокладке трубы между емкостями. Труба должна быть диаметром 110 мм, так как при ее использовании, на стенках появляется жирный налет.

Со временем просвет трубы станет меньше. Если обрезать края шин с внутренней стороны, объем поглотительного колодца существенно увеличится.

Отсыпка гравия в поглотительном колодце выполняется так, чтобы нижние его слои были сложены наименьшей из имеющихся в распоряжении фракций. С набором высоты фракционный состав следует увеличивать.

Таким методом на выходе из гравийного фильтра будет проводится более тонкая очистка.

Шаг #6 — соединяем отстойник и фильтрующий колодец

Для этого необходимо вырезать болгаркой два отверстия. Выход трубы из отстойника в колодец должен располагаться ниже уровня трубы слива из дома.

Отверстие можно делать в нижней части третьей покрышки или в верхней области второй. Трубу можно установить горизонтально или под уклоном 15-20 градусов.

Канализационные трубы укладываются с уклоном, обеспечивающим самопроизвольное движение стоков и препятствующее оттоку их в обратном направлении в случае затопления септика

Места, где труба соединяется с покрышками нужно дополнительно герметизировать. Для этого из рубероида необходимо вырезать небольшие заплатки, и приклеить жидким битумом.

Это нужно для того, чтобы через щели от трубы не сыпалась земля. Когда герметизация закончена можно приступать к завершающей стадии.

Наружная канализационная ветка в обязательном порядке оборудуется вентиляционной трубой, которую проще и удобней устроить в крышке фильтрующего колодца.

Однако оптимальным считается выход из дома или участок между принимающим и поглотительным колодцем. Лучше всего, если вентиляцию устраивают в двух точках: на выходе из постройки и над фильтрующим колодцем.

Расстояние между стенками котлована и емкостями нужно заполнить песком. Периодически придется спускаться и утрамбовывать землю. Это можно сделать при помощи небольшого деревянного столбика или куска лафета. Лучше брать сосновый, так как он легче.

Грунт в котловане осядет сразу после первого дождя, после этого придется дополнительно засыпать его землей. После этого можно убирать всю лишнюю землю на участке. Для этого нужна тачка или ведра. Крышки на септик можно вырезать болгаркой из листа железа.

Срок службы такой сливной системы более 15 лет. Откачивать нужно будет только отстойник по мере его заполнения тяжелыми фракциями нечистот.

Вам также может быть полезна информация о канализационных насосах для принудительной откачки, рассмотренная здесь.

Выводы и полезное видео по теме

Ролик с практическим опытом сооружения септика из шин:

Строительство трехсекционного септика:

Видео об оптимальных вариантах соединения канализационных труб:

Мы описали дешевый и надежный способ устройства септика своими руками. Он предохраняет грунты и подземные воды от загрязнения. К тому же ничем кроме стоимости не уступает аналогу из бетонных колец.

У вас на участке обустроен септик из старых покрышек? Расскажите, пожалуйста, насколько сложно вам было заниматься  его сооружением и с какими нюансами пришлось столкнуться. Или вы заметили несоответствие в инструкциях, приведенных в статье? Напишите, нам пожалуйста, об этом в комментариях.
