Каким должен быть уклон канализационной трубы по строительным нормативам

Николай Федоренко
Проверил специалист: Николай Федоренко
Автор: Татьяна Захарова
Последнее обновление: Апрель 2019

Предварительные расчеты при устройстве канализации оберегают от потенциальных технологических проблем, например, от засора. Правильно выбранный диаметр труб и грамотный монтаж обеспечивают длительное и комфортное использование сточной системы.

Одним из важных показателей при проектировании и прокладке коммуникаций является уклон канализационной трубы, необходимый для свободного перемещения стоков.

Мы расскажем, как рассчитать достаточный угол наклона трубопровода, каких правил стоит придерживаться при разводке внутридомовой и наружной канализационной системы.

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

Угол уклона трубы от унитаза
Чаще всего около стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество твердых стоков. Чем короче путь движения твердых отходов к выходу, тем меньше вероятность возникновения пробки

А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

  • D 40-50 мм – от посудомоечной или стиральной техники;
  • D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
  • D 110 мм – от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.

Уклон канализации

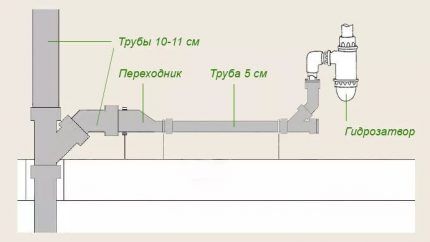

Возможны варианты, когда приходится комбинировать трубы различного диаметра. Например, к отводу от раковины (50 мм) присоединяется труба унитаза. Очевидно, что требуется переходник на трубу 110 мм (+)

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия.

Как функциональность системы зависит от уклона

В процессе монтажа канализационной системы трубы кладут либо прямо (параллельно полу), либо под определенным углом. Первый вариант однозначно ошибочный, так как блокирует передвижение стоков и, в конечном счете, делает всю систему неработоспособной.

Неправильный уклон канализационных труб
Судя по фото, трубы уложены даже не параллельно полу, а с некоторым наклоном в сторону ванны – то есть неправильно. При включении воды в раковине она потечет не в сторону стояка, а прямиком в ванну

Второе решение верное, но его можно исполнить по-разному:

  1. Обеспечить максимально острый угол.
  2. Сделать наклон минимальным.
  3. Выполнить монтаж, ориентируясь на цифры, рекомендованные нормативными документами.

Что произойдет в каждом из перечисленных случаев?

Вариант 1. Казалось бы, слишком острый угол, следовательно, и крутой спуск стоков ничем не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смыва твердых отходов.

В итоге они накапливаются и образуют засоры. Вторая неприятность связана со срывом гидрозатворов, результат – специфический запах канализации во всем доме или квартире.

Шумность труб с большим углом уклона
Еще одно нежелательное и нарушающее комфорт следствие – сильный шум, который создают с большой скоростью падающие вниз сточные воды

Вариант 2. Минимальный уклон мало чем отличается от горизонтального монтажа. Медленное перемещение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и регулярных засоров. К слову, СНиП рекомендует придерживаться скорости стоков в границах 0,7-1,0 м/сек.

Вариант 3. Наиболее оптимальное решение – обеспечить уклон, указанный в нормативной документации, где указана зависимость угла укладки магистрали от диаметра или длины трубы. Перейдем непосредственно к нормам и расчетам.

Какие нормативы нужно соблюдать

Подробнее остановимся на строительных нормах, которые подробно изложены в СНиП. Об особенностях внутренней канализации можно почитать в СНиП 2.04.01-85, наружной – СНиП 2.04.03-84. Также полезно обратиться к нормативной документации ГОСТ 25150-82.

Особенности внутридомовой канализации

Существует два варианта обустройства внутренней канализации – скрытый и открытый монтаж. Первый – это маскировка разводки за настенными панелями, под напольным покрытием и в перекрытиях, второй заключается в прокладке на открытых участках.

Маскировка канализационных труб с уклоном
Один из вариантов скрытого монтажа – полное или частичное заглубление в стены. В кирпичных и панельных домах для такого типа маскировки практикуют штробление с последующей отделкой – штукатуркой, гипсокартоном, керамической облицовкой

От вида монтажа, в частности, зависит допустимая длина трубопровода:

  • скрытые линии должны быть не длиннее 10 м;
  • открытые трубы могут быть и большей длины, но при условии монтажа под определенным нормами уклоном и при обеспечении свободного доступа с целью технического обслуживания.

Диаметр труб обязательно должен совпадать с диаметром выпусков у сантехнических приборов. Для присоединения магистралей к стоякам используют фасонные элементы – крестовины и тройники прямого типа для соединения под углом 90° и косого типа для фиксации под углами 45-60°.

Расстояние между ревизиями
Несмотря на правильное, с наклоном, расположение скрытых труб с целью технического обслуживания устраивают ревизионные камеры – как на поворотах, так и на протяженных прямых участках магистрали (+)

Требования предъявляются и к поворотам: они должны быть плавными, от 90° и более, то есть не острыми. Для более безопасной смены направления трубы создают конструкцию из двух поворотов по 135°. При соединении деталей раструбы следует поворачивать против течения сточных вод. Единственное исключение – монтаж двухраструбных муфт.

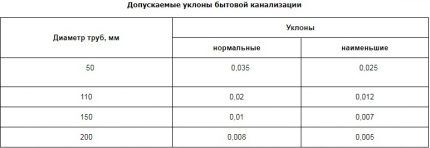

В СНиП указаны допустимые значения уклона труб канализации. Данные приведены в следующей таблице:

Уклоны бытовой канализации
Нормативные значения даны в зависимости от диаметра труб, в единицах, которые читаются как количество сантиметров на погонный метр. Например, при монтаже отводов диаметром 50 мм необходимо выдерживать уклон от 0,025 м до 0,035 м (от 2,5 см до 3,5 см на каждый метр) (+)

Получается, что при длине канализационной линии, равной 5 м, разница в высоте над уровнем пола между началом и концом трубы составит 12,5 (17,5) см = 2,5 (3,5) х 5.

Вернемся к «помощи» строительного шнура – он как раз может пригодиться. Если его растянуть по всей длине трубы, но параллельно полу, как раз и получится, что расстояние от шнура до нижнего конца магистрали 0 мм, а до верхнего – 12, 5 (17,5) см.

Как ясно из таблицы, с увеличением диаметра трубы значение уклона снижается, то есть для D 110 мм оптимальный угол наклона – 2 см/пог.м.

В таблице представлены минимальные значения норм. Существует и максимальный уклон – это 0,15 м/пог.м. Значение актуально для труб различных видов и размеров, кроме самых коротких ответвлений, длина которых менее полутора метров.

Можно сделать вывод, что угол наклона для труб внутренней канализации должен находиться в промежутке между данными из таблицы и 15 см/пог.м.

Образец проекта внутренней разводки

Проект следует начать с составления схем, чертежей и эскизов с одновременными расчетами, касающимися всех отводов.

Особое внимание следует уделить следующим моментам:

  • расположению труб, фитингов, мест соединений;
  • диаметру труб и соединительных фасонных частей;
  • длине каждого участка до стояка;
  • высоте напольного покрытия или отметке перекрытий, ниш и т.д.

Кроме точных значений замеров следует учитывать допуски: на каждое ответвление магистрали ± 20 см, на длину стояка и отвод ± 1,5 см.

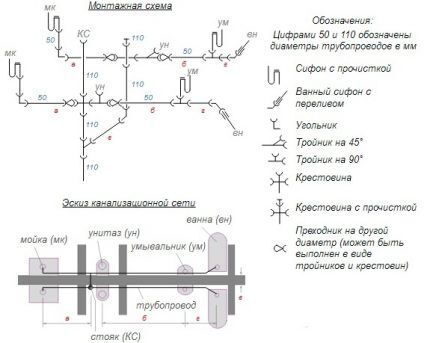

Замерная карта
Образец замерной карты для монтажа труб канализации для двух квартир, подключенных к общему стояку. Две части абсолютно идентичны и расположены в зеркальном отражении (+)

Для данной схемы канализационной гребенки важны замеры расстояний между отдельными точками, а именно центральными осями:

  • стояка и мойки;
  • ванны и умывальника;
  • унитаза и умывальника.

Также необходимо учесть толщину стены, которая разделяет сантехнические блоки двух смежных квартир.

Подробнее о проектировании внутренней канализационной разводки частного дома читайте в этой статье.

Прокладка наружных труб

В отличие от труб внутренней канализации, которые могут быть и открытыми, и замаскированными в перекрытиях, наружные магистрали относятся к скрытым коммуникациям – трубопровод размещают в земле.

Трубопроводы чаще всего имеют выход на уровне фундамента дома и ведут к очистным или накопительным сооружениям. На всем протяжении они должны иметь диаметр не менее 110 мм и четко обозначенный уклон – 0,02 м на погонный метр.

Кроме обязательного уклона к наружным магистралям предъявляется еще ряд требований. Например, они также на всем протяжении должны оборудоваться смотровыми колодцами.

Если магистраль прямая, то колодец устраивают через каждые 10 м, если имеет изгибы – то и в местах поворотов. Технические колодцы обязательны и там, где пересекаются несколько магистралей или имеется ступенчатый переход.

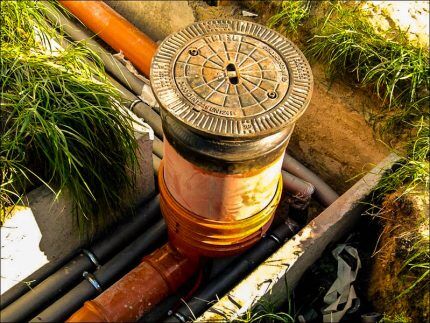

Смотровой колодец
Максимальное количество ревизионных колодцев необходимо, чтобы предусмотреть возникновение засоров в наиболее предрасположенных к этому местах: на поворотах, в местах соединений и т.д. (+)

Для наружной канализации используют разные виды труб, их сечение составляет от 110-200 м. Как мы уже выяснили выше, угол уклона зависит от внутреннего диаметра трубопровода, поэтому учитываем это и при устройстве траншей, и при прокладке коммуникаций.

Не забываем, что для труб большого диаметра применяются меньшие значения:

  • при D 150 мм – от 0,007 м до 0,01 м;
  • при D 200 мм – от 0005 м до 0,008 м.

Это минимальные значения. При установке короткого фрагмента трубы большого сечения мизерный уклон может быть и незаметен, но для длинных трубопроводов перепады бывают явными.

Например, при укладке трубы диаметром 15 см решено сделать уклон 1 см/пог.м. Получается, что на каждые 10 м перепад составляет 10 см, а через 100 м – 1 м. Это нужно учитывать и совмещать с параметрами УГВ, а также с показателями уровня промерзания грунта.

Как проконтролировать уклон

Для примера монтажа наружной магистрали возьмем укладку одной-единственной прямой трубы, ведущей от здания к септику.

Назначение трубы – перемещать канализационные стоки, поступающие от сантехнических приборов, к общему резервуару. Это и жирные отходы из кухонной мойки, и фекальные массы из унитаза, и грязная вода из душевой кабины.

Резонно, что труба должна быть не менее 110 мм в сечении. Нам важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/пог.м.

С помощью лазерного уровня можно измерять угол уклона на разных этапах работы. Фотогалерея поможет визуально представить подконтрольные рабочие участки.

Если угол наклона выдержан во всех местах, проблем с движением канализационных вод не будет. Однако следует помнить, что результатом незамеченных погрешностей в дальнейшем может стать полный демонтаж наружной магистрали, поэтому к каждому измерению нужно подойти очень серьезно и не делать этого «на глазок».

Расчет уровня наполненности магистрали

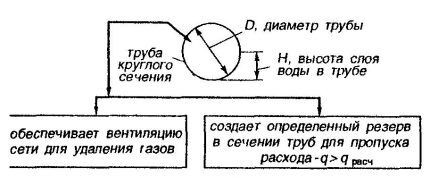

Дополнительные расчеты уровня наполненности, наряду с определенным по нормам СНиП углом наклона, обеспечивают беспроблемное передвижение канализационных стоков по трубопроводу.

Расчеты производят по формуле:

Y=H/d, где

  • Y – уровень наполненности;
  • H – уровень жидкости в трубе;
  • d – диаметр

Значение 1,0 обозначает, что магистраль полностью заполнена стоками – это может случиться только при неправильном, абсолютно горизонтальном расположении элементов разводки.

Наполненность труб
В СНиП указаны нормы минимально и максимально допустимой наполненности – 0,3 и 1,0 соответственно. То есть, если диаметр труб выбран правильно, отходы будут перемещаться с нужной скоростью, не налипая на внутренние стенки (+)

В связи с этим принято брать значения в пределах 50-60%. При практическом применении учитывают наполняемость, которая больше 0,3 и меньше 0,6. Оптимальной величиной принято считать 0,5-0,6.

Попробуем рассчитать самостоятельно скорость движения стока. По нормативам, она должна быть 0,7 м/с или более. Только при таких значениях жидкость свободно достигает конечной цели.

Предположим, что H равно 60 мм, а D – 110 мм, трубы изготовлены из пластика, то есть отличаются гладкой внутренней поверхностью и минимальной степенью сопротивления. Согласно формуле 60 делим на 110, получаем 0,55 – это и есть уровень наполненности (Y), он соответствует норме.

Выводы и полезное видео по теме

Информация из видеосюжетов поможет вам разобраться в сложных нюансах монтажа канализационного трубопровода.

Пример правильно смонтированных труб в санузле:

Подробное разъяснение теоретической части:

Полезное приспособление для соблюдения угла уклона:

Соблюдение норм при расчете угла наклона труб канализации имеет большое значение в технологическом плане. Расчеты лучше выполнять еще на этапе проектирования внутренней разводки или устройства наружного трубопровода.

Если возникают затруднения, рекомендуем обратиться к профессиональным инженерам-проектировщикам.

Есть, что дополнить, или возникли вопросы по определению уклона и разводки канализационных труб? Можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.
