Гидрозатвор для канализации: классификация гидрозатворов и правила его монтажа

Сифон — один из обязательных элементов подключения сантехнического оборудования к канализационным сетям. В нем постоянно содержится небольшой объем воды, гидрозатвор, — для канализации он просто необходим, т.к. предотвращает распространение негативных запахов. Чтобы подобрать сифон, стоит разобраться в этом вопросе, ведь правда?

Мы расскажем о том, каким образом гидрозатвор выполняет возложенные на него обязанности. Представленная вашему вниманию информация поможет без проблем определиться с оптимальными лично для вас разновидностями устройства. Достоверные сведения обеспечат возможность оценить практические стороны и совершить взвешенную покупку.

В статье предельно точно изложены конструктивные отличия различных моделей, описана специфика установки. Самостоятельным мастерам в работе поможет пошаговый инструктаж, фотоизображения и видео-руководство.

Принцип работы гидрозатвора

В каком бы месте канализационной сети не размещался гидравлический затвор, его назначение остается одинаковым:

• блокировать гидроудары для снижения нагрузки на канализационные устройства и трубы;
• предотвращать проникновение неприятных специфических запахов в жилые помещения.

Если гидрозатвор (или сифон) подобран верно, в доме царит благоприятная атмосфера, а канализационная сеть долгое время обходится без ремонта.

Конструкции гидрозатворов разных видов отличаются, однако все они так или иначе представляют собой трубы с изгибами определенной формы, порой оснащенные дополнительными тупиковыми или динамическими приспособлениями.

Одно из важнейших условий функционирования гидрозатвора – постоянное присутствие в его полости воды, которая играет роль преграды против проникновения наружу газов и неприятного запаха

Заслон из воды находится в сифоне постоянно. Если долго не пользоваться устройством (кухонной раковиной или унитазом), вода будет испаряться, и со временем все-таки появится неприятный запах канализации в санузле или кухне.

Это же случится, когда после долгого отсутствия вы впервые произведете смыв. Но при постоянном пользовании объем воды в гидрозатворе постоянно обновляется, что препятствует застаиванию, соответственно, и появлению неприятного «аромата».

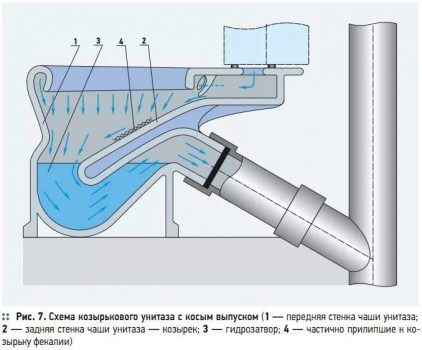

Конструктивные особенности гидрозатворов напрямую связаны с их назначением. Например, для унитазов характерна следующая конструкция: слив прямой, а выход, ведущий к канализационной трубе, – под наклоном

Все устройства канализации связаны между собой. Например, правильная организация фанового стояка предотвращает срыв затвора – явление, когда вода не задерживается в гидрозатворе, а сразу уходит в трубу. В этом случае сантехническое устройство лишается защитного барьера, и неприятные запахи поступают наружу – прямо в квартиру.

Виды гидравлических затворов для канализации

Классификация устройств производится с учетом нескольких факторов, но главными являются конструкционные особенности. Исходя из технических нюансов, можно выделить шесть основных видов гидрозатворов, остановимся на каждом из них более подробно.

#1: Особенности коленной модификации

Коленный гидрозатвор можно определить по внешнему виду – он напоминает букву U. Преимуществом данного вида является прочность, позволяющая выдерживать максимальное давление в трубах. Пропускная способность устройства зависит от сечения трубы, которое не должно быть меньше выпуска сантехнического оборудования.

Основные места канализационной системы, в которых уместна установка коленных гидрозатворов – сливы ванны и унитаза. Иногда вместо одного подключают два сифона.

Для изготовления коленных устройств раньше использовали чугун и даже бронзу, но сейчас целесообразнее и дешевле применять современный материал – полипропилен, который отличается легкостью, надежностью и простотой монтажа

Существуют различные виды коленных сифонов. Одни из них представляют собой единое пластиковое устройство, не поддающееся регулировке. При поломке его нужно демонтировать целиком.

Другие приборы состоят из нескольких частей, поэтому при необходимости можно наращивать длину труб и изменять их положение для того, чтобы отрегулировать объем воды. Положение труб фиксируют накладными пластиковыми хомутами и гайками.

Колено обладает двумя перегибами – на входе и на выходе. Точка второго перегиба должна находиться чуть ниже точки первого (на 5-6 см). Иногда для более надежного замка применяют S-образную конструкцию, принцип ее работы тот же самый.

Чистка коленных конструкций производится двумя способами:

• путем полного демонтажа устройства;
• специальным гибким тросиком.

Некоторые полипропиленовые модификации снабжены впуском для сливного шланга стиральной или посудомоечной машины.

#2: Преимущества бутылочного устройства

Данный вид гидрозатвора популярен на кухнях для оснащения сливов под раковинами-мойками для посуды. В процессе мытья тарелок и кастрюль в систему проникает часть пищевых отходов, что чревато возникновением засора.

Конструкция бутылочной модели задерживает остатки пищи, чем способствует сохранению эксплуатационных качеств канализации. Кроме того, бутылочное устройство сохраняет и свое основное назначение – предотвращение появления в жилье неприятных запахов.

Кроме труб, которые составляют основу любого гидрозатвора, данные вид оснащен дополнительным элементом – «бутылкой». Это своеобразный контейнер для сбора пищевого мусора. Отстойник находится ниже уровня сливной трубы, поэтому добраться до него при необходимости несложно.

Соединение двух частей бутылочной модели производится следующим путем: сначала вертикальная труба входит в расположенный ниже отстойник, затем горизонтальный патрубок выходит сбоку по направлению к канализационной трубе

Бутылочное устройство выполнено из полипропилена, но по прочности считается более слабым, чем коленный аналог. Дело в том, что ненадежные соединения не могут выдержать сильный напор воды, поэтому данный вид применяется исключительно на кухне и абсолютно не подходит для оснащения туалета или ванной.

Засор в гидрозатворе возникает тогда, когда плотная масса из пищевых остатков полностью забивает отстойник и преграждает путь воде. Благодаря бутылочной конфигурации устранить засор очень легко.

Достаточно открутить накладную гайку, которой присоединяется отстойник, и вытряхнуть из него накопившийся мусор. Затем необходимо установить «бутылку» на место и плотнее затянуть гайку, иначе возможно просачивание воды.

Бутылочные конструкции полезны и с точки зрения сохранения предметов, случайно попавших в слив. Неосторожные хозяйки частенько доставали из отстойников свои кольца, соскальзывающие с пальцев во время мытья посуды мыльными средствами.

#3: Устройство двухоборотного гидрозатвора

Конструкция двухоборотного гидрозатвора напоминает устройство коленного, но отличается более сложной конфигурацией. Сливная труба соединена с выходом сантехнического прибора, причем на стыке оснащена решеткой-фильтром для задерживания отходов, волос и прочего мусора.

Далее она плавно переходит в колено, которое заканчивается соединением с еще одной трубой. Последний элемент направлен в сток и находится под небольшим наклоном.

Некоторые двухоборотные модели оснащены ревизионным отверстием для чистки труб, плотно закрытым пробкой. Функцию отверстия иногда выполняет съемный фрагмент колена. Отверстие обычно расположено в самой нижней точке, а съемная деталь – в верхней

Бытовые двухоборотные конструкции ранее изготавливали из чугуна, сейчас – из полипропилена. Чугунные аналоги могут использовать только на промышленных предприятиях с увеличенными объемами стоков и высоким давлением в трубах. Более презентабельно выглядят хромированные детали, которые по техническим характеристикам близки полипропиленовым.

Если сравнивать данную модель с бутылочной альтернативой, то второй вариант проще в обслуживании. Однако двухоборотное устройство более надежно в плане защиты от протечек и, благодаря простой регулируемой конструкции, может быть установлено даже в узких местах.

#4: Гофрированная модель – плюсы и минусы

Среди пропиленовых модификаций попадаются и гофрированные модели – прочные, гибкие, порой просто необходимые для обустройства канализационной системы в малогабаритных помещениях. Благодаря пластичности трубы гофру помещают в места, где сложно разместить другие виды конструкций.

Ее можно повернуть под нужным углом и направить в любую сторону, тогда как прочно закрепленный пластик имеет всего несколько вариантов положения.

Гофрированный гидрозатвор часто помещают под ванной, так как менее гибкие модели в узком пространстве между дном емкости и полом не помещаются. Один конец подключают к сливному отверстию, второй – к выпуску в канализационную трубу

Однако при выборе гофрированного варианта стоит знать о его единственном, но весомом недостатке. Ребристые стенки трубы будто созданы для сбора мусора: в них застревают остатки пищи, волосы, кусочки мыла, песок и другая грязь. Учитывая это, при монтаже гофры слив обязательно нужно снабдить фильтром в виде мелкоячеистой решетки.

Если долго не чистить гофрированный гидрозатвор, под воздействием грязи и лишнего веса он теряет прочность и эластичность. Со временем складки изнашиваются, начинают давать трещины и пропускать воду.

Установив гибкий сифон, обязательно следите за его состоянием и своевременно производите чистку. О загрязнении трубы можно догадаться по провисам, которые образуются в местах скопления жира и мусора.

#5: Принцип работы перелива

Еще один вид сифона – с переливом – также можно выделить в отдельную категорию, так как он обязательно оснащен дополнительной трубой. Основное назначение оборудования перелива – предохранять квартиру от подтопления, если по какой-то причине при открытом кране вода перестанет уходить в слив.

Раковины, на которых устанавливают данное устройство, имеют дополнительное отверстие – в верхней части чаши, под смесителем. Когда уровень накопившейся в раковине воды достигает критической отметки, жидкость начинает поступать в это отверстие и далее, в гидрозатвор (+)

Обязательно системой перелива оснащают ванны. Такой метод предотвращает затопление, но, к сожалению, не способствует экономии. Если вы захотите набрать ванну и забудете вовремя выключить кран, вода, достигнув уровня перелива, будет благополучно покидать емкость и уходить в канализацию – вместе с вашими деньгами за оплату коммунальных услуг.

На рынке представлены как экономичные варианты из пластика, таки более прочные, но менее эластичные металлические модели. Минусы латунно-бронзового оборудования – в сложности монтажа и высокой стоимости.

Выбирая прибор, не забудьте осведомиться о его пропускной способности. Если перелив не будет справляться с объемом лишней жидкости, он бесполезен и даже опасен.

#6: Конструкция сухого затвора

Конструкция так называемого «сухого» затвора кардинально отличается от гидравлических аналогов. Он работает по принципу действия «ниппеля» и представляет собой трубу с резьбой, внутри которой установлен обратный клапан. В результате вода, поступающая внутрь устройства, не может вытечь обратно, ровно как и запах не имеет шанса покинуть трубу.

Монтаж таких устройств обоснован на нижних этажах многоэтажных домов, а также в местах, где водой пользуются реже (в банях).

Сухие затворы принципиально не устанавливают в кухонных мойках, использование которых максимально провоцирует создание засоров.  Зато такие устройства с гидрозатвором работают эффективно и служат долго в душевых кабинах, построенных своими руками.

Затвор «сухого» типа не нуждается в постоянном наличии воды внутри корпуса. Даже если он функционирует в связке с коленным устройством, его не нужно контролировать или регулировать

Существует несколько видов сухих устройств:

• мембранные, перекрывающиеся после слива воды эластичной мембраной;
• маятниковые, тяготеющие к мгновенному закрытию, если не поступает жидкость;
• поплавковые, закрывающие отверстие, когда вода уходит из слива (действующие по типу арматуры сливного бачка).

Последние часто изготавливают самостоятельно, обустраивая канализационную разводку в банях.

Самым простым считается принцип работы поплавкового затвора. Легкий вес держит поплавок на поверхности воды. Как только она стекает, поплавок опускается вниз и перекрывает слив

Если вдруг произойдет пересыхание канализационных коммуникаций в виду редкого пользования, благодаря сухому затвору неприятный запах вас не побеспокоит.

Ориентиры выбора гидрозатвора

Если вы устанавливаете или меняете сантехническое оборудование (ванну, раковину или унитаз), вам обязательно потребуется и сифон.

Для выбора устройства, полностью соответствующего сантехнике, необходимо учесть ряд факторов, среди которых:

• размеры устройства в сборе;
• тип сифона;
• материал, из которого изготовлены трубы и крепеж;
• количество сливов или дополнительных подключений;
• защита от возникновения засоров;
• диаметр входного отверстия и выпуска;
• наличие или отсутствие перелива.

Предположим, для мойки в кухне наиболее подходящий вариант – бутылочная модель, которая задерживает частицы пищи. Можно применит и коленное устройство, но тогда все отходы будут поступать в канализационную трубу, и со временем возникает риск образования засора.

Как для раковин, так и для ванны более эффективными считаются модели с переливом, препятствующие затоплению помещений. Рекомендуемый материал – полипропилен, но для отделки наружных частей лучше покупать модели с хромированными деталями

Если в проекте установка мойки или умывальника с двумя раковинами, пригодится прибор с двумя точками слива. Принцип работы его такой же, отличие только в конструкции.

Перед покупкой обязательно измерьте величину пространства, где будет производиться установка. Бывает так, что сифон просто не помещается в отведенном месте (особенно это касается тесного промежутка между ванной и полом). Если вы правильно выберете гидрозатвор, проблем с его монтажом и ремонтом будет намного меньше.

В случае, если гидрозатвор из сифона вытягивается в канализацию, систему модернизируют путем установки вакуумного клапана:

Инструкция по монтажу автоматического сифона

Установить бутылочный гидравлический затвор под мойкой кухонной раковины достаточно просто, под ванной – немного сложнее по причине неудобного расположения системы слива. Представляем инструкцию по монтажу автоматического сифона для ванной – усовершенствованного устройства, установку которого можно произвести своими руками.

Полный комплект можно приобрести в ближайшем магазине сантехники. Он состоит из трех значимых частей: 1 – пластиковая конструкция гидрозатвор + гофрированная труба; 2 – детали для оформления перелива; 3 – элементы крепежа для слива

Сначала оборудуем отверстие перелива. Для этого берем эластичную прокладку, которая идет в комплекте, и вставляем ее в отверстие на стенке ванны. Для более плотного примыкания можно использовать силиконовый герметик.

Крепим переливную конструкцию в отверстии, накручивая с внешней стороны хромированный элемент. Он снабжен штоком, на котором будет держаться барашек

Затем берем следующую деталь – барашек – и стараемся аккуратно закрепить ее на штоке болтом. Для этого потребуется небольшая плоская отвертка, которая сможет проникнуть сквозь маленькое отверстие в боковой части барашка.

Надеваем барашек на шток, вставляем конец отвертки в боковое отверстие и с небольшим усилием, но очень осторожно закручиваем фиксирующий болт

Далее переходим к нижней части и берем арматуру для оформления сливного отверстия.

Продеваем пластиковую деталь под ванной и вставляем в отверстие конец с резиновой прокладкой. Сверху в образовавшееся отверстие помещаем стандартную хромированную деталь с сеточкой

Среди крепежа находим длинный крепежный винт, который отвечает за фиксацию сифона, и вкручиваем его с верхней стороны, придерживая снизу конструкцию.

Сначала винт закручиваем руками, затем затягиваем ключом, но очень аккуратно, чтобы не сорвать резьбу. После окончания проверяем прочность монтажа

Осталось прикрутить гидрозатворный элемент. Сначала на пластиковый выход слива нанизываем резиновую прокладку, затем вставляем коленный  затвор. Затягиваем наружную пластиковую гайку – конструкция готова.

Внешний вид установленного автоматического сифона. От сливного отверстия отходят две трубы: одна (гофрированная) – к переливному отверстию, вторая (изогнутая) – собственно коленный гидрозатвор

В последнюю очередь присоединяем к гидрозатвору полипропиленовый патрубок (прямой или гофрированный), ведущий к канализационной трубе.

Тестируем систему – наливаем полную ванну воды и проверяем работу перелива и сливного отверстия. Смотрим, нет ли протечек. Если обнаруживаем течь – более плотно подтягиваем гайки, а места соединений промазываем герметиком, но при условии, что их не придется в дальнейшем вскрывать для прочистки засора.

Подробно с последовательностью работ и правилами установки сифона под ванну ознакомит статья, с содержанием которой мы рекомендуем ознакомиться.

Выводы и полезное видео по теме

Чтобы процесс монтажа проходил гладко и без ошибок, преследующих домашних сантехников-любителей, предлагаем просмотреть полезные видеоролики.

Видео #1. Лучший вариант для оснащения кухонной мойки:

Видео #2. Монтаж сифона при установке ванны:

Установка канализационного сифона – процесс, который одолеть по силам даже несведущему в сантехнических делах новичку. Если вы правильно определитесь с видом гидрозатвора и внимательно изучите инструкцию, останется только прикрутить несколько деталей. Работы на полчаса – а комфортная обстановка в доме и отсутствие неприятного запаха – на года.

Пишите, пожалуйста, комментарии в находящимся ниже блоке. Нам и посетителям сайта интересны ваши рассказы, советы, краткие фото-репортажи об установке сифонов собственными руками. Задавайте вопросы по спорным моментам, которые, возможно, найдете в статье.
