Как установить и подключить розетку с заземлением: учимся заземлять розетки

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Елена Николаева
Последнее обновление: Март 2019

Использование розеток с заземлением обеспечивает безопасность домочадцев при пользовании электроприборами. Но домашние мастера не спешат обновлять электропроводку, считая процесс установки заземляющих розеток сложным. Хотя стандартная схема работ достаточно проста.

Мы поможем вам разобраться в этом вопросе. Перед тем, как подключить розетку с заземлением, необходимо изучить ее конструктивные особенности и узнать тип проводки в доме. Информация в статье дополнена наглядными фото- и видео-инструкциями для лучшего понимания процесса электромонтажных работ.

Зачем нужно заземление

В инструкции к любому электроприбору четко прописано, что использовать его без заземления запрещено. Основное предназначение заземления – обеспечивать стабильность работы сложных бытовых устройств и защищать от поражения электрическим током.

Согласно ПУЭ п. 1.7.6 заземление представляет собой преднамеренное соединение одного из элементов электроустановки с контуром заземления. Сооружают его с целью отвода токов поражающих и не поражающих человека значений по заземляющему защитному проводнику в землю.

Двух- и трехжильный кабель

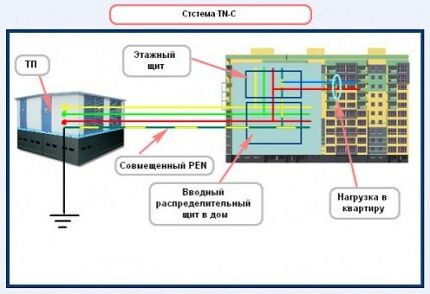

Если ранее во многоквартирных домах прокладывали двухжильные электрокабели, то сегодня в обязательном порядке задействуют проводку, состоящую из трех жил

В устаревшей системе «нейтраль» частично выполняло функцию заземления. Ноль соединялся с металлическим корпусом прибора, а в случае перегрузки принимал ее на себя.

Расчет был на то, что при превышении нагрузки ток потечет по одной из фаз, в результате чего произойдет замыкание и, как следствие, отключение участка сети автоматом или плавким предохранителем.

Такое решение упрощало проведение электромонтажных работ, но несло угрозу поражения электротоком.

Как подключить розетку с заземлением к старой схеме
В устаревшей системе TN-C нет заземляющего защитного проводника. Для устройства заземления в таких случаях требуется наличие шины РЕ в щитке квартиры. Если заземляющей шины нет, то необходимо соединение всех щитков между собой и присоединение всей группы к заземляющей системе дома – т.е. повторное заземление (+)

Недопустимо подключать без заземления приборы, корпус которых изготовлен из металла. Например: мультиварку, микроволновку или электроплиту. Ведь при коротком замыкании, истончении или частичном разрушении изоляции проводов на корпус может произойти пробой тока.

В случае попадания на токопроводящий элемент напряжения, защитный проводник отведет его дальше на землю.

Не менее опасно также пользование без заземления приборами, которые в процессе функционирования контактируют с водой, к примеру: посудомоечная машина или бойлер.

Вид и исполнение заземляющего контакта зависит от модели. В розетках американских брендов он представлен в виде отверстий с боковыми прорезями. У французских аналогов – это дополнительный третий штырек.

Где можно подключать розетку с заземлением

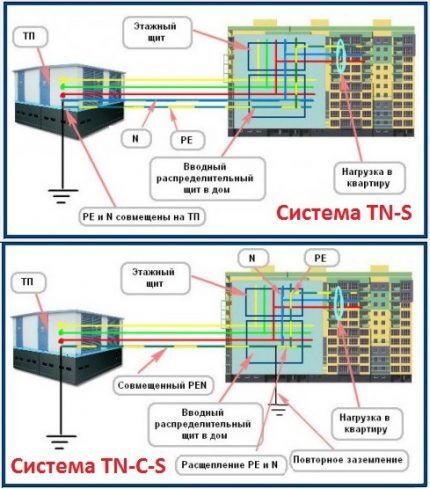

Согласно действующим сейчас правилам новостройки обеспечиваются системами TN-S или TN-C-S с имеющимся в обязательном порядке заземляющим защитным проводником в одно- и трехфазных системах электроснабжения (+)

Но чаще всего в продаже можно встретить немецкий тип заземляющих розеток. Они оснащены по бокам выпирающими металлическими деталями.

Конструкция электрической розетки с заземлением предполагает наличие трех контактов: «фазы», «ноля» и «заземления». В момент включения в первые доли секунды соприкасаются клеммы заземления, а уже после них подключаются контакты «фазы» и «0». Такая последовательность гарантирует полноценную защиту.

Металлические контакты заземления
Внешне заземляющие розетки легко визуально определить по наличию дополнительного металлического контакта – клеммы «заземления», необходимой для подключения провода, направленного от электрощита

Критерии грамотного выбора розетки

При выборе розетки с заземлением стоит ориентироваться на изделия производителей, которые хорошо зарекомендовали себя на электротехническом рынке.

Смело можно доверять таким производителям: Schneider Electric, Legrand, VIKO, Bticino. Из бюджетных, но при этом не уступающих по качеству вариантов стоит рассмотреть продукцию: ANAM, Lezard, Makel, Wessen, DKC.

Приобретая фурнитуру малоизвестных производителей, легко попасть впросак, когда фактическое значение номинального тока не соответствует заявленному.

Изделие высокого качества
Корпус устройства должен быть выполнен из качественного ударопрочного пластика с высокими механическими показателями, контакты – из хорошего металла

Исходя из условий эксплуатации подбирают изделия с определенной степенью защиты. Так, для установки в кухнях и ванных комнатах точки подключения должны иметь уровень защиты не ниже IP44. Первая цифра маркировки IP согласно международным нормативам обозначает защиту от пыли, вторая – от влаги.

Розетки с заземлением на рынке представлены в широком ассортименте.

В продаже можно встретить:

  • Модели с механической защитой. Они оборудованы шторками, которые прикрывают гнезда и защищают от прямого касания контактов.
  • Изделия с защитой от утечки тока. Как только в отверстия для вилки проникает посторонний предмет, срабатывает устройство защитного отключения – точка отключается. Такие модели часто выбирают для обустройства жилищ, где есть маленькие дети.
  • Устройства с защитой от перегрузки по току, в том числе и от короткого замыкания. Изделия оснащены встроенным предохранителем, который при возникновении короткого замыкания просто перегорает.
  • Модели с защитой от перенапряжения. Устройства, оснащенный встроенным выключателем, автоматически отключаются в момент превышения допустимых значений сети.
  • Для подключения приборов, мощность которых превышает 4кВт. Изделия, чаще всего накладного исполнения, оснащены специальной сетевой вилкой и рассчитаны на ток в 20-25А.

Для подключения внутри помещений стоит выбирать «внутренние» розетки. Их монтируют в специально проделанные ниши в стене.

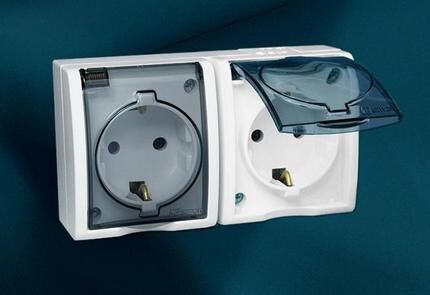

Корпус с защитной крышкой
Планируя устанавливать заземляющую розетку на кухне или ванной, стоит выбирать изделия, оборудованные заглушкой, которая прикрывает отверстия с контактами

Подробная информация о выборе влагозащитных розеток для санузла представлена в этой статье.

Рекомендуемый номинальный ток отключения устройств бытового пользования варьируется в пределах 30-100 миллиампер. Модели отечественных торговых марок рассчитаны на 6,3 и 10А, а импортные – на 10 и 16А.

При выборе изделий уделите внимание размерам входных отверстий для вилки и расстояние между ними. У моделей европейских производителей диаметр и расстояние между отверстиями немного больше. Чтобы избежать ошибок, выбирайте универсальные модели, в комплекте к которым идут разъемы для разных видов вилок.

Определение типа проводки

Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.

Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.

Необходимость замены проводки
Замена проводки – дополнительная статья расходов, но затраты непременно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».

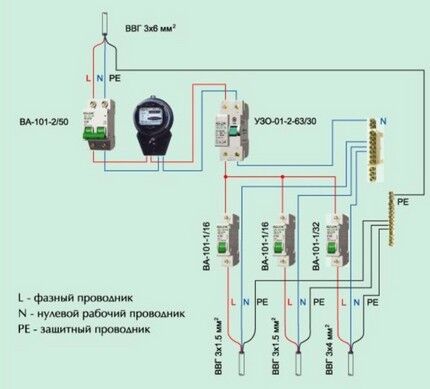

Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток оснащен заземляющей шиной.

В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

Жилы трехжильного кабеля
Чтобы ввести новую линию розеток, стоит воспользоваться готовым трехжильным кабелем, уже оснащенным заземляющим проводом

Прокладывать кабель сечением в 1,5 мм2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм2.

Для организации электропроводки в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.

Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.

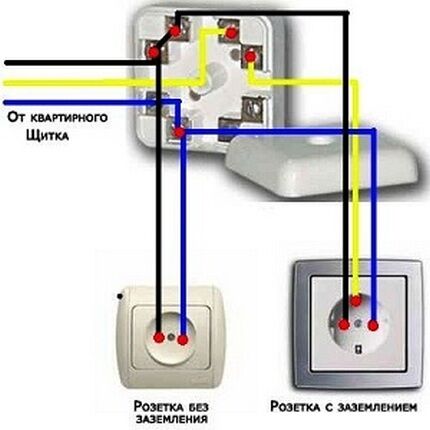

Схема параллельного соединения
Согласно пункту СНиПа 3.247 запрещено выполнять последовательное соединение защитных проводников; каждую новую точку следует подключать своим кабелем

Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.

Установка накладного варианта: пошаговый инструктаж

Для начала разберем процесс подключения накладной розетки к кабелю, скрыто проложенному в плинтусном коробе.

После выполнения подготовительных действий можем смело приступать к подключению механизма розетки к проводке с заземлением.

Технология закрытого монтажа розетки

Подключение розетки с заземлением не предполагает никаких сложных манипуляций. С поставленной задачей сможет любой желающий, владеющий лишь базовыми навыками электромонтажных работ.

Подготовка необходимых материалов

Помимо самой розетки, необходимо также заранее приобрести подрозетник для установки «сердцевины». Подрозетник для будущей точки подключения выбирают исходя из типа строительных материалов, с которыми придется работать.

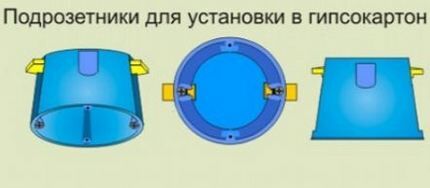

Варианты исполнения подрозетников
Встречаются модели как для открытого, так и закрытого монтажа; первые в основном применяют для крепления на плинтус, вторые – для фиксации в нишу стены

Главное отличие между моделями, созданными для установки в гипсокартонные стены, и их аналогами под монтаж в кирпичные и бетонные поверхности – наличие распорок.

Фиксацию стандартных подрозетников в полость бетонной стены осуществляют за счет наложения гипсового или строительного алебастрового раствора в подготовленное отверстие.

«Стакан» с прижимными лапками
Стандартный «стакан» габаритами 68х45 см оснащен специальными прижимными лапками, которые позволяют надежно зафиксировать его в гипсокартоне

Монтаж и подключение заземляющей розетки невозможно выполнить без набора инструментов.

Для монтажа потребуется:

  • тестерная отвертка или мультиметр;
  • перфоратор, оснащенный коронкой;
  • бокорез или кроссировочный нож;
  • зубило.

Для установки подрозетника в стене с помощью коронки D70 мм просверливают отверстие. Пространство под «стакан» зачищают от остатков строительного материала.

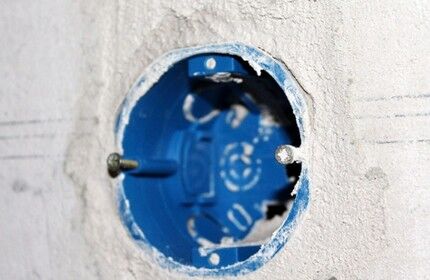

Заглубление подрозетника в стену
В подготовленную зачищенную нишу заглубляют подрозетник, наружные стенки которого предварительно покрыты слоем гипсового раствора

После того, как подрозетник установлен, приступают к разводке проводов.

Пошаговая технология монтажа подрозетника в стены из гипсокартона и бетона описана в этой статье.

Определение принадлежности проводов

Перед тем, как установить и заземлить розетку, первым делом отключают питание на электрощите. Задача мастера – снять напряжение с распределительной коробки, запитывающую линии с подлежащей замене розеткой.

Проложенные от электрощитка открытым или закрытым способом провода заводят в полость подрозетника. С помощью электрического тестера определяют, где «фаза», а где «0».

Определение принадлежности проводов
Конец индикаторной отвертки поочередно погружают в отверстия под вилку: если при контакте с жилой лампочка на ручке отвертки зажглась – это «фаза»

Но при работе с электропроводкой, оснащенной заземляющим проводом, все же лучше пользоваться мультиметром. Это многофункциональное устройство пусть даже самого простого исполнения станет незаменимым помощником и при обнаружении обрыва провода, определения целостности радио- и электрокомпонентов.

Использовать прибор не сложно. На мультиметре устанавливают диапазон измерений переменного тока на отметку свыше 220 Вольт. После чего одну щупальцу прикладывают к фазному контакту, а вторую – к «земле» или «0». При контакте с «0» на приборе отразится напряжение 220В, на «земле» напряжение покажет немного ниже.

Правильность подключения щупальцев мультиметра
Важный момент: при определении постоянного и переменного тока в цепи щупальца следует подключать параллельно, стараясь не дотрагиваться до их оголенных концов

Если в распоряжении нет индикаторной отвертки или мультиметра, определить принадлежность проводов поможет общепринятая маркировка.

С целью создания безопасных условий при выполнении электромонтажных работ и облегчения процесса подключения контактов принято правило, что каждая жила провода имеет характерный окрас изоляции.

Защитный провод РЕ
На электросхеме провод «заземление», именуемый как нулевая защита, принято обозначать латинскими буквами «РЕ»

Согласно действующему ПУЭ в трехфазной электросети изоляцию проводов различают по цветам:

  • нулевой рабочий контакт «N» имеет синюю или голубую оплетку;
  • фаза «L» чаще всего имеет яркий цвет (коричневый, черный, белый, оранжевый);
  • заземление «РЕ» окрашивают в желто-зеленый оттенок.

Имея дело с нестандартной маркировкой, «фазу» определить будет немного сложнее, но окрас «0» в любом случае не поменяется.

Схема подключения устройства

Основную жилу проложенного от щитка к розетке кабеля зачищают на высоту 7-8 см от края. Концы размещенных внутри него проводов зачищают ножом от оплетки на высоту в 10-12 мм от края.

Зачистка концов от изоляции
Зачистку выполняют в пределах 10-12 мм, иначе велика вероятность соприкосновения оголенных проводов, находящихся под напряжением, с пластиковыми элементами корпуса

Работу следует выполнять максимально аккуратно, поскольку малейшее повреждение изоляции нейтральной жилы способно спровоцировать замыкание «фазы» на корпус прибора. Как результат, при обрыве нулевого провода подключенные к точке электроприборы не работают, а розетка выглядит обесточенной и кажется на первый взгляд безопасной.

Защитный провод подключают к дополнительным контактам, расположенным отдельно от силовых. Нулевой и фазный провода подводят к силовым контактам. Очередность их монтажа не играет существенную роль.

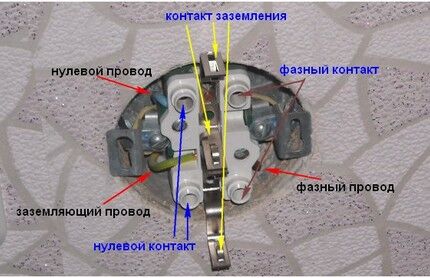

Правильная состыковка контактов
При состыковке контактов руководствуются правилом: заземление подводят к центральной клемме, «нейтраль» — к левой, в «фазу» — к правой (+)

При соединении всех трех проводников важно обеспечить высокую надежность контактов. Это объясняется тем, что слабый контакт способен вызвать увеличение тока, как следствие – разогрев кабелей. Возникновение такой ситуации может привести к чрезвычайной ситуации.

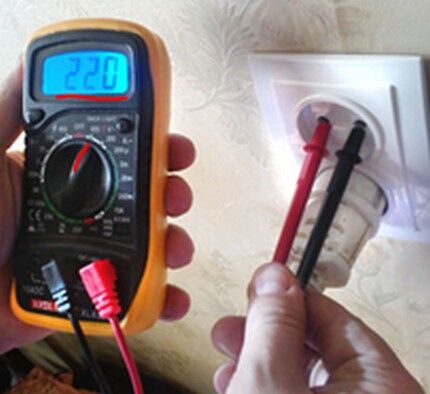

Проверка правильности подключения

Убедиться в качестве заземления позволяет проверка. Ее выполняют, применяя все те же мультиметр или тестерную отвертку. Конец тестера поочередно погружают в отверстия розетки и наблюдают: при касании к «фазе» он должен загореться.

Если же тестер реагирует и при касании с «землей» — это указывает на неправильное подключение розетки.

Техника безопасности при проверке соединений
Проверяя правильность соединений, ни в коем случае не касайтесь пальцами никаких металлических частей розетки и тестерной отвертки

Отсутствие напряжения может обозначать:

  • между «фазой» и «N» указывает на наличие обрыва последней;
  • между «землей» и «фазой» свидетельствует об отсутствии напряжения;
  • между «землей» и «N» указывает, что произошло объединение проводов через установленную в розетке перемычку.

Выполняя проверку заземления с помощью мультиметра, одним щупом прикладываются к «земле» — верх или центр розетки. Параллельно с этим второй щуп поочередно погружают в отверстия.

При обнаружении неправильного заземления, не стоит спешить самостоятельно исправлять ошибку. Лучше проконсультироваться с квалифицированным электриком.

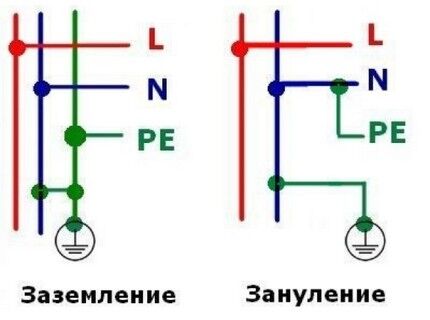

Заземление и зануление: в чем разница

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0»применяют в качестве и защитного и нулевого рабочего контакта.

Заземление и зануление
Желаемого эффекта добиваются, устанавливая перемычку с «нейтрали» на «землю»; но такой способ монтажа противоречит требованиям ПУЭ

Но зануление не является равноценной альтернативой заземлению. Ведь линия не может защитить сама от себя.

Так, к примеру, в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном.

Как следствие: электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку. Самый благоприятный исход в этой ситуации – если произойдет замыкание, которое спровоцирует «выбивание автомата». Иначе цена такого зануления может стать плачевной.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0».

Согласно принятым нормам, в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.

Выводы и полезное видео по теме

Руководство по подключению:

Как выполнить заземление для розетки в стене:

Где взять заземление в этажном щитке:

Зная, как сделать заземление в розетке, вы сможете повысить безопасность электрической системы в своем доме и свести к минимуму вероятность несчастных случаев.

Если у вас есть опыт в подключении розеток с заземлением, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии к публикации и задавайте вопросы по теме в форме ниже.
