Влагозащищенные розетки: обзор возможностей, где использовать и как подобрать

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Кирилл Егоров
Последнее обновление: Март 2019

Рынок электрической фурнитуры сейчас поражает обилием электроустановочных изделий, способных отлично работать в специфических эксплуатационных условиях. В числе подобных предложений фигурируют влагозащищенные розетки. С их преимуществами и особенностями стоит ознакомиться перед покупкой. Согласны?

Мы предлагаем достоверную информацию о специфике устройства и эксплуатации розеток для помещений с повышенным и нестабильным уровнем влажности. У нас вы узнаете, как подобрать устройство по степени защиты, как прочитать маркировку изделия. Мы познакомим с ведущими в сегменте производителями.

Подробное описание розеток для работы в условиях прямого и косвенного контакта с водой дополнено схемами, подборками фото-иллюстраций, видео-презентацией и монтажной инструкцией.

Классификация электрических розеток

Розетка являет собой стандартизированный штепсельный разъём для подключения бытовых инструментов и приборов, промышленных установок и машин.

Чтобы правильно подобрать розетку для помещения, необходимо иметь хотя бы начальное представление о разновидностях розеток и учитывать несколько факторов во время подбора розеток для помещений.

Специалисты в области электропроводки различают большое количество типов и видов розеточных изделий, которые можно сгруппировать в несколько классов:

  1. По типу монтирования. Подразделяются на накладные и скрытые. Первые активно используют во вспомогательных, хозяйственных и промышленных помещениях. Их применяют при устройстве ретро-проводки в коттеджах из бруса или бревна. Вторые устанавливают в пространствах, где основное внимание уделяется интерьеру, а именно отсутствию любых выступающих элементов на стенах жилых помещений.
  2. По количеству разъёмов в розеточной панели. Наиболее распространены изделия с одним, двумя и тремя разъемами. Есть изделия с числом разъемов от четырех и более штук. От этого зависит количество одновременно подключаемых и работающих приборов в комнате.

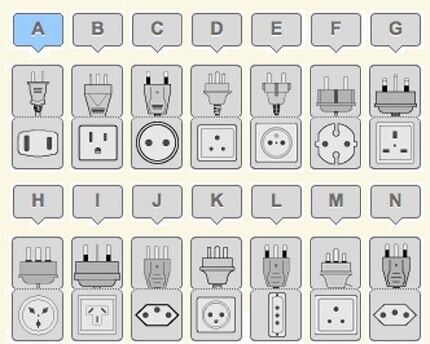

  3. По типу штепсельного разъёма. Для разделения на типовые группы используется маркировка латинскими литерами. На территории стран постсоветского пространства в ходу  С, Е и F. Хотя в мире есть не менее 13 разнообразных розеточных вилок, а под них соответственно розеток.

Говоря о сопутствующих факторах, также необходимо помнить о напряжении сети электропитания в которую монтируем розетку: 220 или 380 В. 220 В применяется для бытовых приборов, а 380 В часто используют для питания всевозможных установок, станков, машин и т.д.

Стандартизация используемых в мире розеток
В постсоветском пространстве распространены розетки германского образца, соответствующие стандартам европейского водоснабжения

Во время процесса подбора можно обратить внимание на цветовую палитру готового изделия и особенно нужно обратить внимание на фирму-производителя. Настоятельно не рекомендуем покупать дешевые розетки — это говорит о наличии в конструкции дешёвых материалов, что прямо влияет на безопасность и надёжность изделия.

Штепсельные разъёмы С, Е и F
Все штепсельные разъёмы (С, Е и F) для Восточной Европы имеют почти одинаковый диаметр (разница в 0.5 мм) отверстий под вилку и одинаковое расстояние между контактами, поэтому они почти взаимозаменяемые

Особенности влагозащищенных устройств

Как отмечалось выше, рынок электрической фурнитуры представлен широким спектром розеточных изделий, которые соответствуют практически всем техническим требованиям и даже защиту от влаги и пыли.

Такие розетки имеют особую конструкцию: прочный корпус, защитный клапан-крышку, изолированный клеммник, контактную группу и обязательно заземление.

Розетка с защитой от воздействия воды
В своём большинстве, влагозащищенные розетки не отличаются блестящим и неповторимым дизайном, но от этого они не перестают быть такими нужными и безопасными «вещами» в хозяйстве

Корпуса и крышки таких розеток изготавливаются из специальных полимерных сверхпрочных пластиков, которые способны противостоять влаге и низким температурам. Клеммник также может быть из пластика или высокопрочной керамики.

Контактная группа и «лепестки» заземления изготавливаются из легированных сплавов стали и латуни, что позволяет иметь надёжное и безопасное соединение контактов со штепсельным разъёмом электрического прибора.

Это коррозионностойкое изделие способно работать в самых экстремальных погодных условиях, с прямым контактом капель и струи воды.

Типичная влагостойкая розетка имеет иной форм-фактор, практически в большинстве случаев она включает углубление корпуса под штепсель и защитную крышку. Углубление защищает розетку от бокового влияния воды, а крышка — от прямого попадания влаги в отверстия розетки.

Крышка розетки
Крышка влагостойкой розетки изготавливается из сплошного/прозрачного ПВХ-пластика, каучука, силиконового материала. Она крепится к корпусу изделия с помощью пружин, защелок или самого материала в случае крышки из резины

И еще, корпус и крышка розетки предохраняют клеммник от попадания пыли и других абразивных частиц, которые могут негативно повлиять на состояние электрического контакта между сетью электропитания и электрическим устройством.

Для сопоставления степени защиты от влаги и пыли относительно оболочки некоторого изделия используют так называемый параметр — Ingress Protection (IP).

Степень защиты оболочки

Защита оболочки или корпуса любого устройства, которое имеет внутри себя электрические детали/элементы, является одной из главных характеристик готового изделия согласно международных стандартов IEC60529 (DIN40050, ГОСТ14254).

В любом случае, каждый бытовой электрический прибор и промышленное оборудование должно иметь определённую степень защиты оболочки, которая определяется стандартизированным 4-символьным кодом IPХХ, где:

  • IP — означает само понятие уровня защиты оборудования;
  • первый числовой символ Х устанавливает степень защиты от проникновения пыли и частиц;
  • второй числовой символ Х устанавливает степень зашиты от проникновения влаги и воды.

Кроме того, в маркировке оборудования существует ещё один буквенный дополнительный символ, который говорит о степени зашиты человека от доступа к опасным деталям и частям этого же оборудования. Но в отношении влагозащищенный розеток он не используется.

Таблица маркировки
Таблица маркировки уровня защиты оболочки является практическим руководством для выбора уровня IP. Достаточно определить, какой тип защиты оболочки нужен (+)

Для первого числового символа имеем 7 уровней защиты:

  • 0 — защита отсутствует;
  • 1-4 — защита от больших тел (кусков провода, частей кабеля, остатков изоляции, гаек, шайб, болтов) и органических частиц (камней, земли, песка) диаметром свыше 1 мм;
  • 5 — защита от пыли, существует вероятность проникновения частиц внутрь устройства, которая не нарушает его нормальную эксплуатацию;
  • 6 — защита от пыли, частицы не проникают внутрь устройства.

Для второго числового символа имеем 9 уровней защиты, но нас интересуют только варианты с 3 до 6:

  • 3 и 4- защиты от брызг и капель дождя;
  • 5 — защита от водяной струи, которая не нарушает его нормальную эксплуатацию;
  • 6 — защита от сильной водяной струи, которая не нарушает его нормальную эксплуатацию.

Для влагоустойчивых розеток, которые монтируются в помещении, существует несколько типичных маркировок защиты оболочки, например, IP44 или IP45.

Для уличных влагоустойчивых розеток открытого типа — IP54/55, но наиболее распространёнными и широко использованным являются маркировки класса IP65/66, которые и рекомендуется приобретать для внешнего применения.

Применение защищенных от влаги розеток

По использованию обыкновенных розеток вопросов практически не возникает — где нужно, там и ставим.

Но другое дело влагозащищенная розетка — особый класс розеток, которые применяются в особых случаях, а именно:

  • ванные помещения, и санузлы квартир (домов);
  • косметологические центры и фитнес клубы, где предусмотрены водные процедуры, сауны, бани, парилки, душевые;
  • бассейны и развлекательные центры типа дельфинариев, аквапарков и т.д.;
  • «уличное» применение (на внешней части зданий) и на промышленных объектах.

Ванная комната классической квартиры уже давно перестала быть архаичным помещением только с умывальником и чугунной ванной, теперь это высокотехнологичное помещение в котором устанавливают «стиралки», гидромассажи, джакузи, бойлеры, электрические вытяжки и сушилки.

Не забываем о необходимости наличия розетки под фен, плойку, электробритву и многое другое. Санузел тоже нуждается в таких элементарных вещах, как электрическая вытяжка и сушилка для рук после мытья. Всё это «добро» должно питаться от надёжного источника — электрической сети через влагозащищенную розетку.

Нынешние салоны красоты, спортивные фитнес-клубы предоставляют более чем широкий спектр косметологических и оздоровительных услуг, которые включают водные процедуры.

Для безопасного обеспечения таких услуг и применяют влагостойкие розетки, в которые подключают обширный перечень электрических приборов и оборудование: начиная от сушилки до трубчатого электронагревателя (тэн-а) для «подогрева» камней в сауне.

Розетка в ванной
Пространство ванной комнаты имеет несколько зон опасности наличия электроприбора, поэтому специалисты рекомендую монтировать розетки в зонах 2 и 3

О необходимости наличия влагостойких розеток в бассейне или аквапарке нет нужды и говорить. Невозможно нормально, а главное безопасно, включить ни один водокольцевой насос или другой нагнетательный агрегат для обеспечения циркуляции воды в резервуаре или наличии нужной силы потока воды на аттракционе.

Огромное количество промышленного оборудования работает от электрической сети в самых экстремальных погодных условиях окружающей среды или с наличием жидкость внутри агрегата.

Дабы исключить систематическое или случайное негативное влияние влаги на электрическое соединение между сетью питания и оборудованием, повсеместно применяют влагозащищенные розетки с максимальным классом защиты оболочки.

Розетка и выключатель
Зачастую влагозащищенную розетку устанавливаю рядом с электрическим выключателем освещения, который тоже должен иметь аналогичный класс защиты от влаги и воды

Общие правила безопасности

Понятно, что для безопасного использования бытовых приборов и вспомогательного оборудования нужно соблюдать тривиальные правила безопасности во время подключения, отключения электроприбора к розетке.

Например, перед включением штепселя в розетку, осмотреть полость розеточного разъёма и удостовериться, что в розетке нет посторонних предметов, а также отсутствует гарь и «тёмные» пятна на поверхности розетки и возле неё на поверхности стены, где она установлена.

Неисправность розетки
Если на поверхности видны явные признаки «подгорания», нужно немедленно прекратить любые попытки подключения электрического устройства в сеть и выключить пакетник. После произвести замену розетки

Далее осмотреть сам провод электроприбора и штепсель, проверить отсутствие оголённых частей провода и потемнения на кабеле. В случае обнаружения вышеуказанных факторов, отказаться от использования этого электроприбора, вызвать специалиста. Или самому проверить неисправность, если есть соответствующие навыки.

Во время отключения штепселя от розетки, рекомендуется придерживать свободной рукой поверхность внешней панели розетки и плавно вытаскивать штепсель из розетки. Если резко «выдернуть» штепсель из розетки, можно «вырвать» клеммник с гнезда.

Ни в коем случае не пытайтесь вернуть розетку на место. Сначала нужно выключить электрическую сеть на распределительном щитке, после отключить прибор, снять внешнюю панель розетки и только потом возвращать клеммник в гнездо розетки

Всем известно, что вода является великолепным веществом для передачи электрического заряда, следовательно необходимо избегать любого контакта влаги с токопроводящим элементом сети, коим и есть розетка. Хоть сама розетка и защищена от влаги, это не значит, что электричество не способно повлиять на здоровье человека.

Если вы обнаружили воду вблизи розетки, настоятельно рекомендуем полностью отключить сеть питания во всём помещении, например, на распределительном щетке, вызвать специалиста.

Ориентиры выбора устройства для ванной

Переходим непосредственно к самому алгоритму подбора и установки влагостойких розеток для нашего санузла. Как уже отмечалось, классическая нынешняя ванная комната является помещением, где сосредоточено достаточное количество электрических приборов и устройств.

Чтобы не ошибиться в выборе электроустановочного изделия следует учитывать:

  1. Класс защиты розетки. Минимум — класс IPX4, оптимально — класс IPX5 или IPX6, все что равно и больше 7 покупать не рационально.
  2. Дизайн, цвет и форма. Как говорится: «На вкус и цвет товарищей нет». Выбирая розетку в ванную, нужно учитывать размер, форму, наличие крышки, заднюю панель и другое, чтобы гармонично вписать изделие в общий антураж помещения.
  3. Количество разъёмов. Эталоном считается применение двух многоблочных розеточных разъёмов. Один применяется для подключения крупного оборудования (автоматической стиральной машины, гидромассажных и иных водно-терапевтических системы), второй — для «мелких» электрических бытовых приборов (фен, бритва, сушилка, вытяжка, дополнительная подсветка помещения).
  4. Отдельный автомат. Устанавливая влагоустойчивые розетки в ванной, нужно предусмотреть отдельную линию электропитания для них. Кроме того, подключить все эти розетки через блок аварийного отключения в распределительном щите. Розетки должны непременно иметь заземление.

К электропроводке тоже есть особые требования. Материал силовых проводов — медь, укладка кабеля в стене только при наличии специального ПВХ-короба.

Влагостойкие розетки
Монтаж водоустойчивых розеток производится по правилу 60, то есть изделие необходимо разместить на расстоянии от пола, угла стены, раковины, возможного падения потока воды минимум 60 см

Стоит отметить, что вышеуказанные рассуждения можно легко применять для выбора и монтажа влагозащищенных розеток в подсобных помещений частного дома, подвальных хранилищах, гаражах и т.д. Можно только исключить лишь требование дизайна и «красоты» в отношении внешней декоративной панели розетки.

Розетки для работы на улице

Если Вы являетесь обладателем частного дома, загородной усадьбы или обычных 6-ти соток с вагончиком, тогда нет необходимости говорить о разнообразии ситуаций, когда «под рукой» нужна простая розетка. Дабы избежать закупку 100-метровых удлинителей, рационально установить необходимое количество розеток на внешней стороне любого объекта.

Влагозащищённые розеточные блоки можно устанавливать практически куда угодно: стена здания, на деревянной опоре беседки, на «палубе» мини-бассейна, внутри каменной/кирпичной опоры забора, на внешней стороне стены гараж или иного подсобного помещения.

Уличная розетка
Инновационные технологии проникают везде и повсюду, не отстают в этом плане даже такие общественные места как парки, скверы, набережные. Теперь нет нужды бежать домой чтобы зарядить любимый девайс

В такие розеточные разъёмы легко можно подключать фактически любой электрический инструмент или специальное оборудование, которое является более экономичным в части потребления энергоресурсов в отличии от устройств на бензиновых и дизельных моторах.

Например, в розетку включаем электропилу, электрические ножницы-секаторы, электрический мангал и печь, погружной насос и нагнетательный водяной/воздушный компрессор. Переходим к пассивному отдыху — в такие розетки легко подключаем выносную аудио-систему, телевизионную панель и многое другое.

В независимости от цели эксплуатации «уличной» розетки, рекомендуем придерживаться некоторых замечаний по выбору места и способу монтирования электрического разъёма:

  • розетку желательно устанавливать под любым выступом или козырьком;
  • высота от поверхности земли минимум 75-80 см (учитываем возможный уровень снежного покрова);
  • кабель для розетки должен быть с защитным заземлением;
  • подводка провода в розетку исключительно снизу — это позволит стекающей воде не попасть внутрь электрического оборудования.

Внутри розетки должны быть предусмотрены защитные мембраны, а контактная группа изготовлена из бронзы или какого-либо медного сплава. Такая «уличная» влагостойкая розетка интегрируется в индивидуальный пакетник — это позволит обезопасить остальную часть сети электропитания в случае неисправности.

Выводы и полезное видео по теме

Достойный пример правильного подбора и монтажа влагозащищённой двойной розетки с корректным подключением в отдельный автоматический выключатель:

Следующее видео представлено исключительно в качестве знакомства с передовыми технологиями в области производства компонентов электропроводки:

Отличными характеристиками прочности, надёжности и безопасности обладают готовые изделия от популярных компаний-производителей LEGRAND, SCHNEIDER ELECTRIC и BERKER.

Также возможно приобретать фурнитуру от шведской ABB и немецкой GIRA, но у этих фирм стоимость немного дороже в связи с использованием в производстве продукции достаточно дорогих материалов, включая бронзу и позолоченные металлы.

Ждем ваших рассказов о выборе розеток для установки в санузлах и бассейнах. Пишите, пожалуйста, в блоке, расположенном внизу, под текстом статьи. Здесь же задавайте вопросы и комментируйте предложенный к ознакомлению материал.
