Степень защиты IP: расшифровка обозначения стандартов

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Людмила Гудкова
Последнее обновление: Июнь 2019

При определенных условиях любые электрические устройства могут стать источниками опасности. Чтобы избежать этого, на корпус или упаковку наносится маркировка, указывающая степень защиты IP — это комбинация букв и цифр, содержащая исчерпывающие сведения об условиях эксплуатации приборов.

Согласитесь, умение читать эти маркеры особенно актуально при выборе оборудования и устройств, используемых в сложных условиях: повышенной влажности, пылеобразовании, риске механических воздействий и т.п. Как узнать информацию, расшифровать маркировку и подобрать нужный прибор мы расскажем в этой статье.

IP для электрических устройств

Принятая во всем мире аббревиатура IP имеет несколько возможных вариантов расшифровки: International Protection Marking/международный защитный код, Internal Protection/внутренняя защита, Ingress Protection Rating/степень защиты от вмешательства.

Маркировка обозначает уровень защищенности технического устройства от попадания в него пыли, твердых предметов, воды.

Данные, которые характеризуют класс прибора, выясняются экспериментальным путем с применением специально разработанных методов проверки.

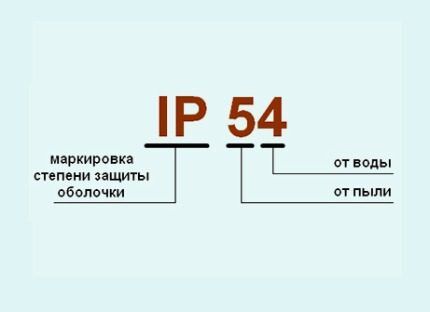

Вид маркировки IP
Класс защиты любого электрического устройства маркируется следующим образом: комбинация букв IP и две цифры

Для определения уровня IP применяется интернациональный стандарт ЕС60529, аналогом которого является ГОСТ 14254-96, а также усложненный немецкий вариант DIN 40050-9.

На территории России любое оборудование, монтаж которого осуществляется в помещениях, должно соответствовать ПЭУ – правилам устройства электроустановок, техническим условиям – ТУ, ГОСТу Р51330.20-99.

Согласно принятой российской и международной классификации, максимальный уровень защиты маркируется кодом IP68.

Это обозначение указывает на полную пыленепроницаемость устройства, которое способно также длительное время находиться в воде, испытывая значительное давление.

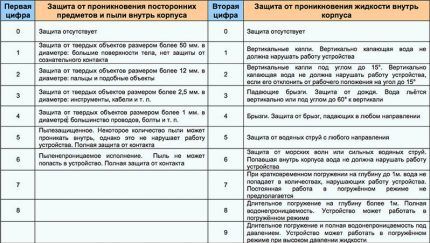

Таблица значений IP
В удобной таблице сведены вместе значения двух букв, которые используются для обозначения степени защиты IP с расшифровкой всех приведенных показателей (+)

Наивысшая степень защищенности, предусмотренная системой DIN, маркируется как IP69-К; такие знаки наносятся на изделия, которые способны выдержать мойку горячей водой, проводимую при высоком давлении.

Можно встретить приборы, имеющие неопределенную степень защиты. В этом случае цифровое обозначение заменяется буквой «X», то есть маркировка будет выглядеть как «IPX0». За таким обозначением могут также следовать одна или две латинские буквы.

Расшифровка цифр на маркировке изделий

Электроприборы могут содержать различные значения на корпусе или в паспорте/технической документации, указывающие на безопасность их использования в тех или иных условиях. Ниже мы подробно рассмотрим, что обозначает каждый такой показатель.

Первая цифра на приборе

Первая цифра указывает на защиту от твердых предметов.

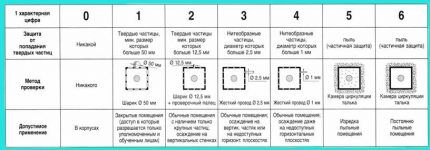

Таблица защиты от твердых частиц
Таблица подробно расшифровывает первое цифровое значение IP, а также приводит сведения о методе проведения проверки (+)

В шкалу обозначений входят показатели от 0 до 6:

  • «0» — предполагает полное отсутствие защитного барьера. Опасные узлы прибора с подобной маркировкой находятся по существу в свободном доступе;
  • «1» — указывает на определенные ограничения для вмешательства твердого предмета, размер которого превышает 50 мм, как пример, в подобное устройство нельзя проникнуть тыльной стороной ладони;
  • «2» — обозначает наличие препятствия для предметов, размер которых превышает 12,5 мм, что соответствует пальцу руки;
  • «3» — говорит о невозможности проникнуть внутрь аппарата с помощью слесарных инструментов или предметов, диаметром свыше 2,5 мм;
  • «4» — гарантирует защищенность оборудования от попадания внутрь любых твердых частиц, параметром >1 мм;
  • «5» — свидетельствует о частичной пылезащите;
  • «6» — самый высокий уровень протекции; корпус прибора надежно предохраняет внутренний механизм от мельчайших элементов, рассеянных в воздухе.

Маркировка 4-6 указывает на невозможность добраться до токоведущих деталей устройства с помощью иглы, шпильки, тонкой проволоки.

Вторая цифра маркировки

Следующая цифра двузначного числа имеет не менее важное значение, нежели предыдущая. Маркировка обозначается цифрами в диапазоне от 0 до 8.

От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары.

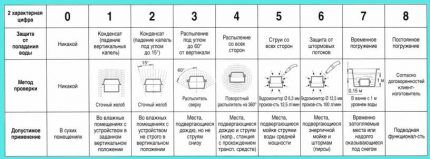

Таблица степеней защиты от воды
В таблице приводятся значения цифр, входящих в маркировки IP, с подробной расшифровкой и обозначением метода определения (+)

Как и в предыдущем случае, «ноль» обозначает отсутствие какой-либо защиты, по существу открытые контакты.

Оборудование, помеченное этим знаком, допустимо применять лишь в абсолютно сухих помещениях, хорошо отапливаемых зимой.

Расшифровка значений:

  • «1» — предполагает защиту механизма от водяных капель, вертикально падающих на оболочку прибора ; не попадая внутрь, где находятся детали под напряжением, влага стекает с поверхности;
  • «2» — корпус препятствует проникновению капель воды, падающих под углом в 15°;
  • «3» — преграда для водяных капель, стекающих под углом 60°;
  • «4» — электроустройства с этим показателем можно ставить под открытое небо, так как кожух защищает механизм от мелкого дождя и брызг;
  • «5» — оболочка выдерживает слабые струйки воды, благодаря чему они не могут попасть внутрь;
  • «6» — защита от водных струй большой мощности;
  • «7» — устройство этого класса можно погружать под воду на непродолжительное время;
  • «8» — максимальный уровень защиты, для приспособлений с этой маркировкой доступно стабильное функционирование под водой в течение длительного периода.

Возможны, но необязательны варианты комбинирования цифр с буквами.

Буквенные обозначения класса защиты

Согласно стандартам, принятым в ГОСТ 14254-96, в обозначениях дополнительно могут использоваться буквы, которые ставятся после цифр. Для определения степени защиты IP нужно уметь прочесть маркировку, т. е. сделать ее расшифровку.

Расшифровка первой буквы

Символ, стоящий сразу же после цифр, обозначает параметры доступа к внутреннему устройству электрооборудования.

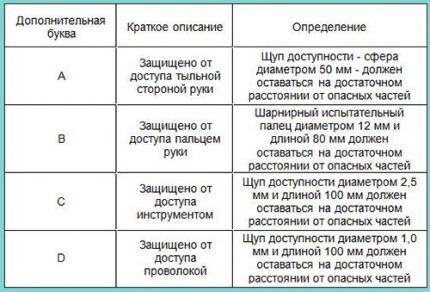

Расшифровка первой буквы маркировки
В таблице приводится расшифровка первого и второго буквенных обозначений с указанием уровня защиты при прикосновении, допустимом использовании, функциональных особенностей приборов (+)

Первый буквенный символ после двухзначного числа имеет следующее значение:

  • А — корпус таких устройств создает препятствие для проникновения крупных предметов; к частям прибора, находящимся под напряжением, нельзя прикоснуться ладонью;
  • В — оболочка приспособления не дает пользователю дотронуться пальцем до токоведущих элементов;
  • С — надежная защита делает невозможным контакт проводников с отверткой, ключом и другими инструментами;
  • D — идеально подогнанный кожух препятствует доступу в устройство иголки или тонкой проволоки.

Как пример, рассмотрим маркировку IP20В. Прибор, на который она нанесена, не имеет какой-либо защиты от влаги; внутрь него нельзя проникнуть предметом, толщина которого более 12,5 мм.

О чем скажет вторая буква

Следующий буквенный символ, используемый в маркировке, обозначает возможность функционирования электрооборудования в особых условиях.

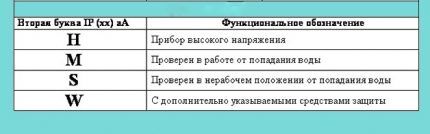

Расшифровка значения второй буквы
Вторая буква маркировки содержит дополнительные сведения, которые могут оказаться полезными для пользователя (+)

В маркировке применяются следующие латинские буквы:

  • H — высоковольтный прибор, выдерживающий напряжение до 72 кВольт;
  • М — устройство способно выдерживать повышенную влажность, находясь в движении;
  • S — влага не попадает в неподвижно расположенное электрооборудование;
  • W — приспособление имеет добавочное предохранительное оборудование, гарантирующее абсолютную защиту от климатических факторов: росы, ветра, снега, града, дождя, инея.

Стоит отметить, что действующий в настоящее время ГОСТ упразднил обозначение «W», но оно может присутствовать в маркировках возрастного оборудования

Расширенный немецкий стандарт

Существует также принятый в Германии стандарт DIN 40050-9, где предусмотрен повышенный уровень защиты IP69K, который обозначает возможность высокотемпературной мойки.

Помеченные этой маркировкой приборы не только полностью пыленепроницаемы, но и выдерживают экстремальное сочетание горячей воды и высокого давления.

Ящик для защиты прибора
Для предохранения приборов с нулевым классом защиты от водяных паров применяются специальные ящики, конструкция которых предупреждает попадание влаги

Первоначально указанный уровень защиты использовался для маркировки специальных транспортных средств – бетономешалок, грузовиков, поливальщиков, которые нуждаются в регулярной интенсивной помывке.

Позднее обновленный формат нашел применение на предприятиях пищевой и химической промышленности, а также в других сферах народного хозяйства.

Распространенные маркировки электроприборов

Поскольку современные электрические устройства используются в самых различных условиях, в быту и производстве получило распространение оборудование разных классов защиты от влаги и твердых частиц.

К числу наиболее востребованных маркировок относятся коды IP20, IP44, IP65, IP30, IP54.

IP уличных светильников
Для установки на открытом воздухе важно подобрать светильники класса IP54 и выше. Только в этом случае они будут эффективно защищены от попадания влаги и твердых частиц

Уровень защиты IP20 указывает, что корпус прибора защищает от попадания внутрь предметов, диаметром свыше 12,5 мм, но совершенно не препятствует попаданию влаги.

Приспособления, отмеченные этой маркировкой, рекомендуется устанавливать в помещениях домов с сухим воздухом и хорошим отоплением.

Подобное оборудование требует бережного отношения: не слишком высокая степень защиты от проникновения твердых предметов способствует механическим повреждениям.

Маркировка IP30 обозначает отсутствие защиты от влаги, однако подобный прибор лучше предохраняет устройства, препятствуя вмешательству плотных объектов диаметром 2,5 мм и более.

Твердая оболочка изделий класса IP44 надежно предотвращает внутренний механизм от попадания проводников, гаек, ручного инструмента, размер которых превышает 1 мм.

Одновременно кожух гарантирует защиту от водяных паров и брызг, падающих под 60-градусным углом.

Правила эксплуатации
Даже техника, обладающая значительной степенью защищенности от твердых частиц, может пострадать от длительного контакта с пылью или песком. Даже если они не попадут в механизм, они вполне могут повредить корпус или экран

Оборудование с уровнем IP44 подходит для установки во влажных помещениях и на улице. В последнем случае его лучше поставить под навесом, чтобы защитить от струй дождя.

Приборы этого класса можно также монтировать в производственных помещениях и мастерских за исключением мест, где скапливаются груды пыли.

Приспособления класса IP54 отличаются от описанного выше полной защищенностью от вмешательства твердых предметов и наличием частичной пылезащиты.

Их можно устанавливать как внутри, так и снаружи. Однако при монтаже на открытом воздухе, желательно продумать дополнительные укрытия от атмосферных осадков.

Корпус оборудования с маркировкой IP55 обеспечивает отличную защиту от влаги, а также предохраняет от попадания пыли. Аппараты этого уровня подойдут для влажных помещений, их можно устанавливать на улице, где они выдерживают даже кратковременные дожди.

Подсветка для влажных мест
Осветительные приборы с наиболее высоким уровнем защиты IP68  подходят подсветки бассейнов, оформления берега пруда или других влажных мест

Изделия с маркировкой IP65 обладают полностью пыленепроницаемыми свойствами. Их можно монтировать практически всюду: в производственных помещениях, мастерских, складах или других запыленных пространствах.

Такие аппараты идеальны также для установки в подвалах либо погребах, для которых характерно сочетание высокой влажности и наличия пыли.

Электробезопасность в ванной: класс IP

Высокая степень защищенности особенно важна для приборов, которым приходится функционировать в сложных условиях.

К таким помещениям в доме относится ванная комната, воздух которой содержит высокий процент водяных паров.

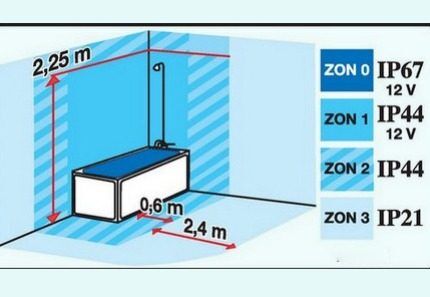

Зоны в ванной комнате
Повышенная влажность, свойственная ванным комнатам, требуют особо тщательного выбора электрических приборов. В таких условиях необходимо использовать устройства, обладающие высокой степенью влагозащиты (+)

Перед оборудованием этого помещения следует заранее разработать план размещения электрических приборов с учетом их удаленности от источников влаги.

Наиболее высокая, практически 100-процентная степень влажности наблюдается непосредственно у душа или ванны. В этой зоне требуется применять низковольтные светильники, имеющие высшие защитные уровни IP67 или IP68.

Участок над купелью или душевой кабиной также считается довольно опасным: сюда в большом количестве попадают брызги и пар. Для установки подойдут приборы, имеющие маркировку IP45.

Если светильник планируется смонтировать в центре комнаты на некотором расстоянии от источников влаги, достаточно подобрать вариант класса IP24 или выше.

Для наиболее сухой части ванной рекомендуется изделие с маркировкой IP22. Некоторую степень защиты нужно предусмотреть из-за фонового содержания влаги в помещении и возможности выброса пара.

Маркировка на электрических приборах
Сочетания букв и цифр, обозначающих класс защищенности, наносится на все виды электрических приборов. Как правило, ее можно найти на корпусе

При подборе влагозащищенной розетки лучше отдать предпочтения той, у которой класс влагозащиты в пределах 4-6. Если ее предполагается разместить в отдалении от душа или купели достаточно маркировки 4.

При более близком расположении с возможным попаданием брызг уровень защищенности должен быть выше – 5 либо 6.

Для оборудования бани или сауны светильниками и/или другими электроприборами нужно выбирать электрофурнитуру класса IP54 и выше.

Дополнительная информация по обустройству ванной комнаты представлена в статьях:

  1. Как выбрать светильники для ванной комнаты: какой лучше и почему? Сравнительный обзор
  2. Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Выводы и полезное видео по теме

Видеоролик поможет разобраться степени защиты IP, которая рассматривается на примере различных электроприборов:

Пользование прибором с ненадлежащим уровнем защиты может привести к тяжелым последствиям: выходу устройства из строя, замыканию электропроводки и даже поражению электрическим током.

Чтобы избежать подобных неприятностей, при подборе нужно непременно учитывать условия, в которых ему предстоит работать. Перед покупкой нужно проверить маркировку, которая должна полностью соответствовать требованиям.

Есть, что дополнить, или возникли вопросы по маркировке и расшифровке степени защиты IP? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом выбора электроприборов. Форма для связи находится в нижнем блоке.
