Типы электрических розеток и выключателей: какие бывают и как грамотно подобрать

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Кирилл Егоров
Последнее обновление: 26 Апреля 2019

Широкий ассортимент электрофурнитуры обусловлен многозодачностью розеток и выключателей. Различные условия их использования диктуют свои требования относительно функциональных параметров и внешнего вида изделий.

Согласитесь, определиться с выбором нужной модели достаточно сложно. Чтобы не ошибиться с покупкой, надо учесть множество параметров: тип электросети, способ установки и условия эксплуатации электрофурнитуры.

Мы поможем вам с решением вопроса. В статье мы описали различные виды электрических розеток и выключателей, привели практические советы по выбору изделий. Видео-обзор современных электротоваров поможет определиться с покупкой.

Информация будет полезна, как опытным электрикам, так и домашним мастерам, выполняющим обновление бытовой электросети.

Типы современных электросетей

Прежде чем начать обзор, необходимо чётко понимать, что розетка – это всего лишь конечная точка достаточно сложного механизма “транспортировки” энергии от электростанции к промышленному или бытовому электрическому прибору.

С иной стороны, выключатель – это простой ключ разрыва электрической цепи. Объединяет их то, что оба этих устройства взаимодействуют с одним и тем же типом электрической сети.

Классификация по уровню напряжения

Дабы не вдаваться в “дебри” электротехники, нужно отметить, что зачастую в странах Восточной Европы обычные приборы могут потреблять электроэнергию на самых разных уровнях напряжения:

  • 220В, 50Гц;
  • 380В, 50Гц;
  • 120В, 60Гц.

Первая категория электросети “выдаёт” в розетках квартир напряжения в 220 В (одна фаза).

Этого достаточно для работы современных бытовых приборов отечественного и зарубежного производства: от чайников и плоек до холодильников и стиральных машин.

Вторая категория электросети обеспечивает напряжения на уровне 380 В (три фазы) для промышленных и сельскохозяйственных приборов: от дробилок и компрессоров до заводских станков и электроречей.

С третьей категорией электросети немного сложнее: у нас её нет, но электрические приборы есть. Например, после заказа с “amazon.com” или иного зарубежного интернет-ресурса по почте приходит триммер (“крутая” машинка для стрижки).

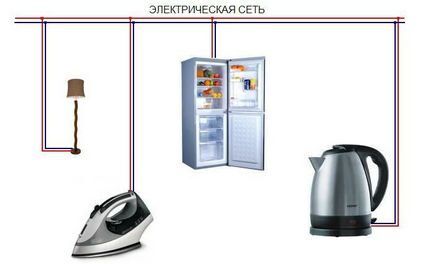

Бытовая сеть электропитания
Сеть электропитания являет собой однофазный переменный ток напряжением 220В с частотой 50Гц. Передаётся обычному потребителю от распределительного щита по двум проводам «фаза» и «ноль»

Пользователь понимает, что нельзя триммер, который рассчитан на сеть в 110 В и штепсельный разъём типа А, зарядить с помощью наших 220 В и розеткой типа F. Дорогое сердцу и кошельку устройство мгновенно выйдет из строя.

Промышленная электрическая сеть
Сеть электропитания являет собой трехфазный переменный ток напряжением 380 с частотой 50Гц. Передаётся конечному потребителю по 4 проводам АВС-фазы и «ноль»

Поэтому большинство предпочитает переходники, но есть вариант установки розетки под вышеуказанный тип штепселя с предварительным понижением напряжением на электрическом щитке. Для этого можно использовать особую розетку под разъём типа А.

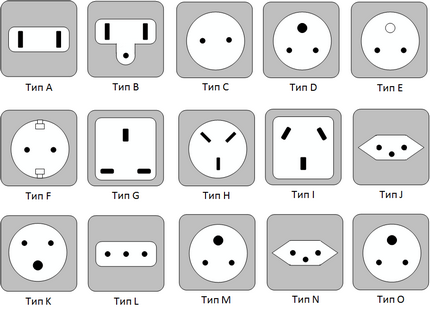

Штепсельные разъёмы мира
В мире существует более 10 различных штепсельных вилок и розеток. В пределах Восточной Европы применяют обычно типы штепселя С, Е и F

Виды проводов и допустимые нагрузки

Ещё один немаловажный момент, на который необходимо обратить внимание при выборе электрических выключателей и розеток – качество электропроводки. Провода бывают разные: дешёвые и качественные.

Вырезая из железобетонной стены алюминиевый двухжильный провод, каждый электрик и пожарник вспоминает того человека, который предложил делать электропроводку в хрущевках и панельках из алюминиевых кабелей.

Силовой кабель электропроводки должен быть безопасным, качественным, негорючим и, как минимум, медным. Необходимо смотреть в сторону таких аббревиатур, как ПРТО, ВВГнг и NYM.

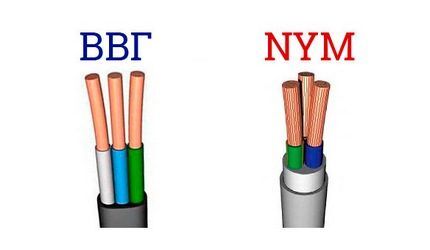

Медный провод
Медная проводка хоть и будет дороже, но намного надежнее нежели алюминиевая. Медь не имеет эффекта «воздушного» окисления, в отличии от алюминия

Кроме того, следует разобраться с типом и мощностью подключаемой нагрузки к розетке. Вспоминаем школьную физику: под нагрузкой электрической сети подразумевают каждый прибор и устройство, которое подключено к этой сети.

Различают два основных класса нагрузок:

  • реактивные;
  • активные.

Активные нагрузки. Таковыми считаются электрические приборы, которые потребляют энергию и трансформируют её в тепловую: лампочки, плитки, конвекторы, утюги и т.д.

Реактивные нагрузки. В эту группу относят любое электрическое устройство, которое оснащено, например, электродвигателем или иным механизмом превращения электроэнергии в механику движения.

Такие приборы имеют высокий ток включения, который способен вызвать тепловые процессы в проводке, самой розетке и на их соединениях. Это может повлиять на процесс возгорания изоляции на самых разных участках цепи: непосредственно в проводе, на их соединении или в месте подключении прибора к сети.

Активная и реактивная нагрузки
При расчёте полной потребляемой мощности сети, нужно учитывать активную мощность (измеряется в Ваттах) и реактивную (вычисляется в Вольт*Амперах)

Розетки и включатели должны быть подобраны таким образом, что бы обеспечить безопасность в квартире, офисе и доме даже при подключении практически всех электрических приборов, которые есть в наличии. Поэтому нужно обязательно подбирать исключительно качественные изделия с максимальным сроком эксплуатации.

Применение выключателей с розетками

Одним из главных мест человеческого “обитания” является наш дом – жилище, где среднестатистический человек проводит большую часть своей жизни, не считая времени на работу, командировки и отпуск вне любимого дивана.

Поэтому наличие электропитания в доме, квартире, комнате очень помогает нам полноценно жить в нынешних условиях развитого технологического общества.

Ни одно современное помещение невозможно вообразить без какого-либо выключателя, розетки, вывода под освещение и т.д. Эти элементы являются ключевой составляющей системы энергоснабжения чего угодно – они обеспечивают безопасный доступ к электросети.

Общая схема функционирования понятна практически каждому, но все кроется в деталях. Первостепенной проблемой выбора электрофурнитуры является определение назначение и технических особенностей эксплуатации готового изделия.

Все они должны иметь, так называемый, запас прочности и гармонично вписываться в самые смелые дизайнерские решения интерьера помещения.

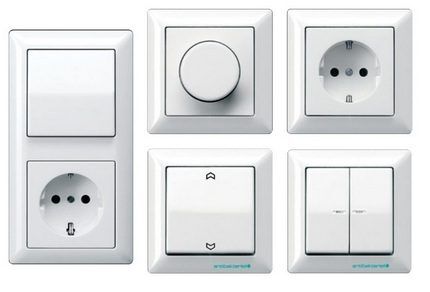

Современные розетки и выключатели
Электрофурнитура для квартиры и промышленного помещения заметно отличается эргономикой и нестандартностью дизайна. Для складских помещений зачастую применяют изделия с внешней прокладкой проводов

Не взирая на цветовую палитру при изучении разнообразной электропроводящей продукции, первое с чем необходимо определиться: назначение помещения и в зависимости от этого производит селективный отбор изделий.

Существует несколько обобщённых категорий электрической фурнитуры под определённый тип здания:

  • фабрично-заводские помещения ангарного типа;
  • нежилые и торговые здания;
  • офисы и аудитории;
  • многоквартирные и частные дома.

Некоторые модификации выключателей и типы розеток могут использоваться в разных постройках. Это качественные изделия, которые соответствуют государственным стандартам качества изделия и сертификатам ISO.

Пример сертификата изделия
Аналогичный сертификат качества готового изделия можно спрашивать у любого продавца или торгового агента. Они предоставляются по требованию покупателя (+)

Если такие изделия обеспечивают безопасность и сохранность жилья, тогда однозначно не стоит на них экономить. Необходимо приобретать высококачественную электрическую продукцию не менее 3$ за еденицу.

Требованиям европейских сертификатов и ГОСТов соответствуют розетки, выключатели, адаптеры, переходники от таких производителей, как: Legrand, ABB, Bticino, Merten, Schneider Electric, Berker, Gira, Jung и т.д.

Разнообразие электрических розеток

Чтобы правильно выбрать и установить розетку, необходимо знать, какие в продаже бывают устройства. Следует быть осведомленным о всех технических особенностях и требованиях к этим изделиям.

Параметры классификации электрофурнитуры

В основе градации электроприборов лежат следующие признаки:

  1. Номинальное напряжения. Обычно бытовые розетки рассчитаны на 220-240 В переменного напряжения с частотой 50 Гц.
  2. Тип штепсельного разъёма. Бытующий в странах постсоветского пространства тип штепселя – C или F.
  3. Количество мест. В зависимости от количества самих розеток в блоке: одинарные, двойные и модульные. А также комбинированные с разнообразными типами интерфейсов (USB, HDMI, RJ-45, RJ-11). Блоки являют собой планку из 4 и более отверстий под розетки.
  4. Цветовая палитра розеточной накладки. Здесь можно выбрать любой цвет и оттенок, который понравиться. Очень часто накладки подбирают под не основной цвет обоев или же в пол/четверть тона от главного цвета помещения, если это офис.
  5. Принцип монтирования. По методу установки на стену различают скрытые и накладные розетки. Накладные розетки крепятся на поверхность стены (очень редко пола), под скрытые розетки предварительно делаются посадочные гнезда.

Эти гнезда можно вырубить/вырезать чем угодно: отбойным молотком, зубилом, шлямбуром. Но стандартным вариантом решения проблемы является перфоратор со специальной коронкой для штробления.

Также существуют модели со специальными техническими особенностями. Например, розетки с заземлением, крышкой, шторками, подсветкой и т.д.

Коронка для гнезд розеток
Коронки для подрезетника могут быть стандартного и увеличенного размера. Они имеют алмазное, побетитовое и другое твердосплавное напыление

Подбор розеток: учет назначения помещений

Заканчивая обзор типов розеток необходимо отметить, что за последние годы эмпирическим путем выработаны готовые решения для самых разнообразных помещений: жилых и не жилых.

Монтажом розеток на заводах и фабриках занимаются мастера-электрики, а вот установкой и подключением розеток в жилых домах и квартирах может похвалится почти каждый уважающий себя хозяин.

И так, приводим несколько готовых соображений по оснащению комнаты розетками. В жилом помещении квартиры можно устанавливать стандартные розетки, но обязательно нужно на одной из стен установить розеточный блок на 4-6 разъёмов.

В ванной и санузле рекомендуем монтировать влагозащитные розетки с защитными крышками, которые имеют класс влагозащиты IP44.

В детских комнатах или квартирах, где есть маленькие детки, можно подключать розетки со внутренними шторками, чтобы ребёнок не мог в неё всунуть какие-либо предметы. Потом эти розетки можно легко заменить на стандартные, поменяв накладную крышку.

Особенностью частных домов является то, что для ухода за приусадебной территорией всё чаще и чаще используют современные электрические приборы (газонокосилки, пилы, станки и другие садово-огородные инструменты).

Для электропитания техники такого плана необходимо наличие внешней наружной розетки. Это может быть розетка с крышкой, заземлением и выталкивателем.

Розетка и выключатель для наружного типа проводки
Внешние розетки монтируются на тыльной стене дома или здания. Высота размещения такой розетки составляет 200-1000 мм от поверхности земли или бетонного отлива вокруг здания

Стоит отметить, что для офисов государственных структур и общественных организаций лучше применять розеточные конструктивы. Они экономят пространство и предоставляют большое количество электрических разъёмов для компьютерной и офисной техники.

Конструктивы - будущее офисов и кухонь
Конструктив предоставляет достаточное количество розеточных разъёмов для подключения электрических приборов в ограниченном пространстве. Конструктивы можно интегрировать даже в мебель

Кроме офисного варианта, конструктивы часто применяются для современных кухонь. В такие модули можно включить достаточное количество кухонных помощников: блендеры, мясорубки, соковыжималки, кофеварки, комбайны, сушилки, мойки, плиты и т.д.

Виды электрических выключателей

Как отмечалось ранее, электрический выключатель является ни чем иным, как размыкателем электрической цепи. Это очень простой механизм. Тем не менее, каждому мастеру-электрику необходимо понимать его технические особенности и принцип действия.

Зная их можно быть уверенным, что устройство будет безопасно работать в нормальном режиме длительное время.

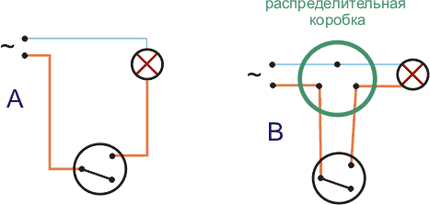

Схема электрического выключателя
В бытовых условиях применяются выключатели напряжения до 250 В с максимальным током до 10 А. Стандартный выключатель состоит из клавиши, рамки и цокольного механизма

Классификация выключателей света

Учитывая современные темпы развития электротехники, нынешние инженеры, специалисты и мастера по строительному ремонту выделяют значительное количество видов электрических выключателей.

Многообразие предложений можно разделить на несколько групп.

Достаточно определиться со следующим перечнем ответов на такие вопросы:

  • напряжение сети – для Восточной Европы характерно 220В/380В;
  • степень пыле- и влагозащищенности – пыль IP20, влагозащита IP44, IP54, IP64;
  • способ установки – скрытый или наружный монтаж;
  • метод коммутации – винтовой, клипсовый.

Дополнительно выключатели классифицируют по типу выключения/включения. Возможные варианты: клавишные, кнопочные, поворотные, веревочные, сенсорные, беспроводные переключатели, с датчиком движения, диммеры и т.д.

О последних стоит рассказать отдельно, поскольку эти механизмы производят “переброс” электросети с одного контура на другой. В результате можно, например, в офисе иметь несколько отдельных систем освещения на одном многоклавишном переключателе: полное освещение, частичное, дежурное и т.д.

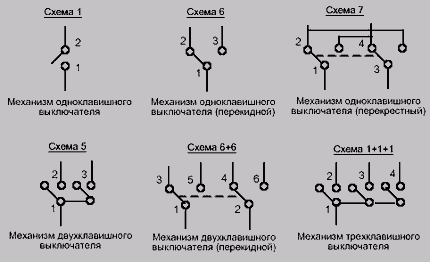

Схема электрического переключателя
В бытовых условиях применяются переключатели на напряжение до 250 В с максимальным током до 15 А. Переключатель являет собой совокупность нескольких выключателей

С выбором цветовой палитрой накладки выключателя справится наверное каждый. Очень изящно и стильно смотрятся накладки с матовой поверхностью в мягких пастельных тонах.

Выбор переключателей для дома и офиса

Переходим к конкретике, особенно в части выбора товаров повседневного спроса для дома и офисно-торговых помещений.

Выключатели и переключатели для промышленных и нежилых помещений требуют особого отбора, который должен делать исключительно специалист по электрике.

Современные офисы часто имеют несколько контуров освещения – комната или целый этаж здания. В любом случае в офисе монтируют модульные блоки, которые отвечают за переключение освещенности в двух и более режимах.

Жилые комнат, санузел, кухня квартиры и подсобные помещения частного дома, везде необходимо освещение, а значит и выключатели. Так, для жилых комнат общего назначения рекомендуется устанавливать стандартные клавишно-кнопочные выключатели. При выборе учитывают интерьер помещения.

Кухни и санузлы должны быть оснащены сертифицированными устройствами с пыле- и влагозащитой. В подсобных помещениях (гараж, котельня, склад, подвал) устанавливают надёжные и простые выключатели.

В спальных и детских комнатах можно использовать переключатели для нескольких режимов освещённости и/или выключатели с подсветкой. Кроме того, удачным вариантом для детских будет электрический диммер – светорегулятор с плавным понижением освещённости.

Диммер - новое поколение выключателей
Диммер освещения предоставляет возможность понижения напряжения в электрическом контуре с помощью плавного кругового регулятора на основе резисторов, полупроводников

В последнее время квартиры оснащают комплексами “умный дом”. Отличным дополнением таких систем управления и контроля освещения будут выключатели сенсорного, беспроводного типа, а также модули с датчиками движения.

Выводы и полезное видео по теме

Ниже приведены инструкции по выбору электрических розеток и выключателей:

Обзор популярных моделей розеток и выключателей:

Информация о разновидностях выключателей и розеток поможет определиться с выбором идеального элекроустановочного изделия, бесперебойно выполняющего доверенную ему работу.

Есть, что дополнить или возникли вопросы по выбору выключателей и розеток? Можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.
