Пакетный выключатель: что это такое и для чего нужен + схема подключения

Вряд ли найдется зрелый человек, который не видел бы в своей жизни пакетный выключатель, хотя не все знают, как он называется. Несколько десятилетий назад такие устройства были установлены в каждом подъезде и во всех квартирах.

Их использовали в качестве рубильников, с помощью которых включали и отключали подачу электроэнергии. Со временем пакетники заменили на современные автоматы, но далеко не везде.

Что представляет собой пакетный выключатель?

Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.

Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.

Устройства незаменимы на подстанциях. Спецперсонал применяет их, чтобы учитывать показания приборов. Также пакетники устанавливают для удобства работы машинистов электросиловых агрегатов

Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже.

Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.

С пакетниками возникают проблемы из-за невозможности автоотключения от сети в случае необходимости. Если нагрузки даже незначительно превышают допустимые, прибор выходит из строя

В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.

Конструкционные особенности пакетника

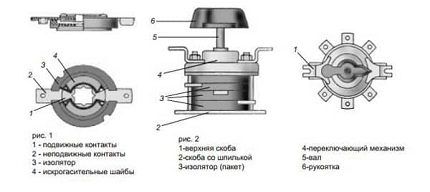

В конструкцию пакетника входят контактная группа и механизм переключения. Они заключены в оболочку, где также находятся подвижные контакты, зафиксированные на квадратной втулке из электроизоляционного материала.

Устройство снабжено неподвижными контактами, клеммы которых выходят из корпуса и  по своей форме напоминают ножи. Контакты соединяются и разъединяются с помощью пружины. Ею управляют посредством рубильника.

Сам корпус прибора сборный: его составляют из электроизоляционных шайб, которые скрепляют специальными шпильками. Клеммами подвижных контактов управляют посредством рукояти, которая задействует пружину переключающего механизма

Поворот рукояти заводит пружину переключающего механизма. Она на четверть оборота поворачивает фигурную шайбу и подвижные контакты. Ход шайбы ограничивается упором, расположенным в крышке.

Подвижные контакты прикреплены к пластинам, сделанным из фибры. Материал, нагреваясь, выделяет газ, который под давлением движется сквозь отверстия пакета. Вместо газа в корпус поступает неионизированный воздух и гасит дугу.

Дисковый пакетный выключатель включается-выключается поворотом рукояти строго на 90 градусов. Рубильник может находиться только в двух положениях, в отличие от кулачкового переключателя, где переключение контактов зависит от расположения ручки

Благодаря простоте конструкции и удобству эксплуатации пакетники широко применяют в таких сферах:

• в качестве выключателей ввода;
• для переключения цепей управления;
• как распределители электротока;
• для управления электродвигателями.

Существует множество разнотипных моделей, предназначенных для использования в разных условиях: в сухих и влажных помещениях, для установки в щитках и технологических нишах.

5 бесспорных преимуществ устройств

Популярность пакетных выключателей в течение многих десятилетий обусловлена неоспоримыми достоинствами этих приборов:

1. Компактность. Благодаря маленьким размерам устройства просты в установке и удобны в эксплуатации.
2. Высокая скорость гашения электродуги. Пакетные выключатели рационально сконструированы, поэтому как гашение электрической дуги, так и отключение прибора происходят почти моментально.
3. Простота обслуживания. Пакетникам не нужен какой-то особый уход или техобслуживание. Главное, чтобы их вовремя осматривали и при необходимости заменяли.
4. Устойчивость к повреждениям. Устройства трудно сломать. Они хорошо справляются с механическими нагрузками, не страдают от вибрации.
5. Широкий спектр применения. Пакетные выключатели не боятся высоких и низких температур (от -40 до 70 градусов). Приборы, заключенные в герметичные корпуса, устойчивы к воздействию пыли и влаги.

Срок эксплуатации пакетника напрямую зависит от состояния выступов фиксирующей шайбы.

Если главная рабочая деталь изнашивается, прибор выходит из строя. Именно из-за этой особенности к устройствам есть претензии относительно недолгого срока службы.

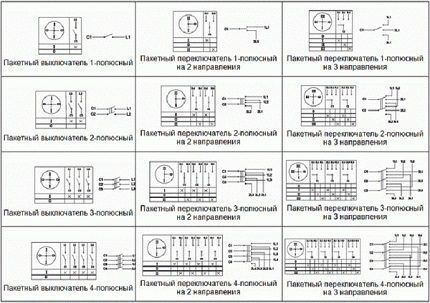

Есть множество видов пакетных одно-, двух-, трех-, четырехполюсных приборов для отключения подачи электроэнергии. Их основные технические характеристики указаны в маркировке производителя и обусловлены схемами подключения

Пакетные выключатели не подлежат ремонту. Если они ломаются, их приходится заменять. Зато на протяжении всего срока работы приборы не нужно обслуживать. Достаточно раз в полгода чистить их от загрязнений и проверять функциональность.

Основные типы и виды пакетников

Пакетники классифицируют по разным признакам:

• по месту присоединения внешних электрокабелей к панели (переднее, заднее подключение);
• по степени защищенности внутренних конструкционных элементов от негативных факторов окружающей среды (различают открытые, защищенные, герметичные приборы);
• по особенностям конструкции переключателей (пакетно-кулачковые, барабанные).

Несмотря на большое разнообразие пакетных выключателей и переключателей они имеют общие техническо-эксплуатационные характеристики и схожие недостатки.

Так, ресурс пружинного механизма рассчитан примерно на 103 отключения электроэнергии. Есть износостойкие модели, которые выполняют 203-1000 отключений. Главное условие: частота срабатывания механизма не должна превышать 50 в течение 1 часа.

Маркировка изделий может включать такие буквенные и цифровые условные обозначения:

• «В» – выключатель;
• «П» – переключатель;
• «П» – пакетный;
•  «Г» – герметичный;
• цифры 1-4 – количество полюсов;
• «Н» – направление (2, 3, 4, а также «Р» — реверс).

В маркировке приборов указывают степень защищенности, тип размещения, особенности установки, номинальный ток. Иногда можно встретить пометки-сокращения «сил.» и «пл.».

Они используются для обозначения материала корпуса (силуминовый, пластиковый). К примеру, маркировка прибора ГППМ-2-60/Н2 расшифровывается как 2-полюсный 60-амперный герметичный пакетный переключатель на 2 направления.

Более современные аналоги прибора

Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.

Вариант #1: устройство защитного отключения

Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.

Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций

УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.

Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.

Вариант #2: автоматический выключатель

Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.

Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.

Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом

Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.

Вариант #3: дифференциальный автомат

Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.

Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации

Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.

Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.

Вариант #4: контактор – вид электромагнитного реле

Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.

Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях

В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.

Схема подключения пакетника

Благодаря компактности пакетный выключатель можно установить в щитке. Для этого используют дин-рейку. Если выбрана старая модель, нужно учесть, что на ней вряд ли будет защелка, и для монтажа потребуются саморезы. При установке современных пакетников проблем не бывает.

Две входные клеммы пакетника подключают к проводам фазы и нуля, которые идут от электросчетчика. А выходные клеммы подключают к автоматам в щитке.

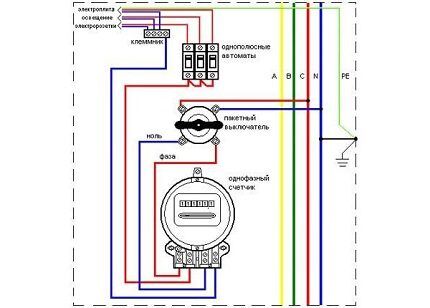

На представленной схеме видны фазный и нулевой провода. К ним нужно подсоединить клеммы пакетного выключателя. По тому же принципу подключают автомат, если его ставят вместо старого пакетника

На отечественных схемах провода нуля и фазы обозначены синим и красным цветами соответственно.

Если изделие импортного производства, то цвета кабелей могут быть иными, поэтому обязательно ознакомьтесь с технической документацией и рекомендациями изготовителя. Не стоит экспериментировать «вслепую».

Выводы и полезное видео по теме

Предлагаем тематическую видеоподборку, которая поможет разобраться в конструкции, назначении, принципе работы пакетных выключателей различных типов.

Особенности конструкции советского пакетного выключателя:

Современные модели серии СА25:

Как устроен пакетник ПВМ 2 10:

Видеоинструкция по подключению УЗО и автоматического выключателя:

Хотя популярность пакетных выключателей снижается с каждым годом, производители продолжают их выпускать. Новые модели гораздо удобнее и имеют меньше недостатков, чем устаревшие.

При выборе подходящего пакетника стоит обратить внимание на несколько брендов: Legrand (Франция), Iek (Россия), АВВ (Швеция, Швейцария). Это надежные торговые марки, а их продукция отличается высоким качеством.

Расскажите о том, как выбирали или устанавливали пакетное отключающее устройство собственными руками. Поделитесь технологическими нюансами, которые будут полезны посетителям сайта. Задавайте, пожалуйста, вопросы, размещайте фото по теме статьи, оставляйте комментарии в расположенном ниже блоке.
