Маркировка автоматических выключателей: как правильно подобрать автомат для проводки

Автоматы, установленные в квартирных электрощитах, предназначены для аварийного отключения электроэнергии в случае короткого замыкания или превышения нагрузки на контур. Ими можно управлять и вручную, когда необходимо поменять выключатель.

Какими параметрами обладает прибор подскажет маркировка автоматических выключателей, представленная в виде наименований, буквенно-цифровых обозначений и схем. Согласитесь, умение “читать” надпись пригодится домашнему мастеру при необходимости замены устройства, устранении поломок или подключении дополнительного автомата.

Мы поможем вам разобраться что к чему. В статье описана подробная расшифровка маркировочного блока на  выключателях, а также приведены рекомендации по выбору автомата с учетом его характеристик.

Для чего необходима маркировка

Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.

Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.

С помощью специальных обозначений, расположенных на передней панели, можно отличить автомат от УЗО, узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Чтобы уточнить данные о конкретном устройстве, достаточно распахнуть дверку металлического шкафа, в котором установлены приборы учета и защиты: все обозначения находятся на виду

Информация об отдельном автоматическом выключателе может потребоваться, если:

• необходимо произвести замену устройства;
• следует подобрать новый автомат в связи с появлением дополнительного контура;
• требуется сравнить номинальную токовую нагрузку линии и выключателя;
• нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или подключить автоматический выключатель, информацию о приборах лучше изучить заранее.

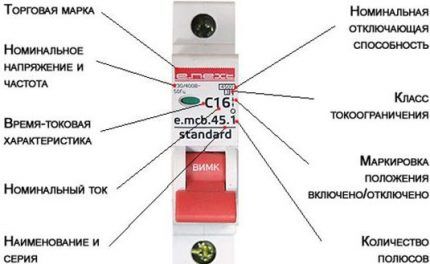

Что обозначают надписи на выключателе

Символы, цифры, буквы, схемы нанесены на технический пластик специальной несмываемой краской. Даже у старых моделей они остаются читаемыми. Предполагается, что пользователь или электромонтажник, едва бросив взгляд на автомат, должен быстро определить его токовые характеристики и напряжение.

Производитель и модель автомата

Самую верхнюю строку маркировочного блока занимает название бренда. Для печати выбран определенный цвет, чаще яркий, и порой даже по оттенку можно определить, продукция какого производителя находится перед вами.

Цвет надписи обычно повторяется и в оформлении элемента управления – рычага, с помощью которого производится принудительное включение или отключение прибора. Однако иногда ручка окрашена в нейтральный серый или черный цвет

Опытные электромонтажники предлагают не скупиться при покупке автоматов и приобретать приборы только проверенных европейских марок: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Есть несколько российских брендов, которым также можно смело доверять: Электротехник, TDM ЕLECTRIC, EKF.

Ниже строкой обозначена модель устройства. Все остальные надписи, кроме наименования производителя, обычно отпечатаны серым цветом, поэтому серию можно легко спутать с техническими характеристиками.

Чтобы не ошибиться, смотрим именно на вторую строку. Обозначение линейки или модели может иметь следующий вид: ВА63, SH200, Acti9.

Можно попытаться расшифровать серию, однако не всегда за буквами и цифрами скрыты технические характеристики, чаще это просто наименование определенной модели.

Модели из серии ВА47-29 имеют более двух сотен типоисполнений, при этом они не привязаны к определенным номинальным токам – могут быть и 0,5 а, и 5 А, и 63 А

Обозначение линейки может быть напечатано как на общем сером фоне, так и на цветной лини, которая находится непосредственно под брендом.

Определение время-токовой характеристики

Следующая строка – это сочетание латинской буквы и цифры. Буква, стоящая первой, как раз и обозначает время-токовую характеристику. Она обозначает, как быстро срабатывает выключатель при определенной силе тока, протекающей через него. Всего существует пять различных типов: «В», «С», «D», «K», «Z», однако в быту применяются автоматы В, С, D.

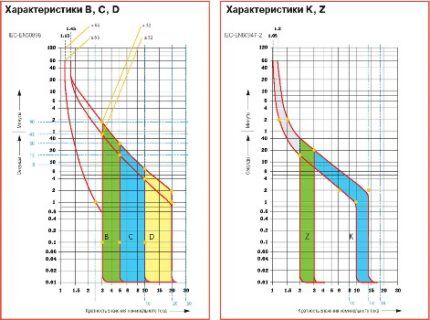

Зависимость величин часто представляют в виде графиков, которые можно отыскать в Интернете. Они имеют следующий вид:

На графике видно, как зависит скорость срабатывания автомата от кратности действующего тока к номинальному его значению. Расчеты подчиняются формуле k=I/In (+)

Таким образом, если значение k находится между 3 и 5 – это категория В, между 5 и 10 – С, между 10 и 20 – D.

Образец обозначения ВТХ на корпусе прибора. В сочетании «В16» В – это и есть время-токовая характеристика, а 16 – номинальный ток

Если взять два выключателя с одним и тем же значением номинального тока, но с разными свойствами срабатывания, реагировать они будут тоже по-разному. Для сравнения рассмотрим С16 и В16.  Если воспользоваться формулой, то в результате мы получим для С16 – 80-160 А, а для В16 – 46-80 А.

Как это выглядит на практике? Предположим, ток резко увеличился до 100 А. В16 выключится моментально, так как для него достаточно и 80 А, а чтобы сработал С16, необходимо некоторое время на нагрев пластины. Затем начинает действовать тепловая защита, и автомат выключается. Разница во времени обычно занимает доли секунды.

Номинальный ток и его обозначение

Цифра, которая находится справа от латинской буквы (ВТХ), обозначает номинал автомата. Номинальный ток обозначает, при каком max значении автомат будет находиться в действующем состоянии, то есть ток будет свободно проходить через него без аварийного отключения.

Важный момент: указанные данные актуальны только при определенной температуре, а именно +30ºС. Если температура окажется выше, то выключатель может сработать при меньшем значении тока.

Указанный номинал – 32А. Следовательно, при благоприятных условиях автомат не выключится, пока ток не превысит это значение. Но если температура поднимется, он может сработать и при 25…30А

Рассмотрим, что происходит во время срабатывания внутри устройства. Автомат выключается благодаря работе двух видов расцепителей цепи – теплового и магнитного.

Первый включается в работу, если в электросети случилась перегрузка. Значение тока выше номинального нагревает биметаллическую пластину, она изгибается и разрывает цепь – автомат отключается. Подсчитано, что ток нагрузки должен превышать номинал на 15-55%, чтобы произошел разрыв.

Но кроме перегрузки в сети возникает и такое явление, как сверхток. Причиной его появления является короткое замыкание. На сверхтоки реагирует уже не тепловой, а электромагнитный расцепитель.

Если прибор находится в рабочем состоянии, то срабатывание происходит мгновенно, максимум через 0,02 секунды. Задержка в аварийном отключении приводит к выходу из строя проводов. Сначала плавится изоляционный слой, затем может произойти возгорание.

Чтобы защитить проводку и собственную жизнь от перегрузок и коротких замыканий, и рекомендуется приобретать только качественные устройства защиты.

Маркировка номинального напряжения и частоты

Ниже строкой указано значение номинального напряжения. Его также нужно соблюдать при выборе устройства в обязательном порядке. Маркировку можно определить по единицам измерения – Вольтам, которые обозначаются буквами V или В. Для точности также используются значки: «-» – постоянное напряжение, «~» – переменное.

Вариант обозначения номинального напряжения. Если указаны две цифры, то прибор можно применять для защиты 1-фазных и 3-фазных сетей: 230В – для однофазной, 400В – для трехфазной

Частота определяется в Герцах и обозначается так – 50 Hz. Но ее можно не обнаружить на корпусе, потому что практически все бытовые приборы работают в одинаковом режиме.

Если необходимо точно знать какие-то характеристики автомата, а их обозначений нет на панели, следует заглянуть в инструкцию, где перечислены все технические данные о приборе.

Предельный ток отключения

Следующая величина, указанная на корпусе автомата, – ток отключения, который по-другому именуют отключающей способностью устройства.

Если вдруг произойдет короткое замыкание и в контуре появится сверхток, то автомат сработает в аварийном режиме, но при этом полностью сохранит свою функциональность. Можно заметить, что ток отключения в разы превышает номинал.

Возможен и такой вариант, что значение сверхтока будет выше указанного на автомате. Тогда нет никаких гарантий, что устройство сработает правильно и само не пострадает. Скорее всего, магнитный расцепитель просто не справится с нагрузкой.

Образец обозначения тока отключения – цифра 4500 в черной рамочке, находится прямо под значениями напряжения и частоты. На некоторых моделях этот параметр не указан

Кроме значения 4500 А, которое характерно для многих автоматов бытового класса, можно встретить 6000 А и 10000 А.

Что такое класс токоограничения

Сразу под предельным током отключения находится класс токоограничения. Его легко найти на панели – это цифра 1,2 или 3, заключенная в черный квадрат. Во время короткого замыкания и появления в сети сверхтока система может пострадать.

Чем быстрее сработает автомат, тем раньше прекратиться воздействие тепловой энергии, которая является следствием возникновения сверхтока, тем быстрее наступит стабильность.

Таким образом, класс токоограничения показывает временной интервал, до которого автомат может ограничить время короткого замыкания.

Под цифрой 6000 хорошо виден класс токоограничения – 3. Если маркировки нет (а это встречается у многих моделей), значит ее значение равно 1

Деления по классам:

• 1 класс – ограничение > 10 мс;
• 2 класс – от 6 до 10 мс;
• 3 класс – от 2,5 до 6 мс.

Третий класс наиболее «быстрый» и предпочтительный при выборе автомата.

Схема подключения проводов

На некоторых автоматических выключателях кроме основных характеристик можно обнаружить схему подключения. Обычно она находится справа на лицевой панели.

На схеме условными обозначениями изображена электроцепь, включающая расцепители и контакты, к которым подключатся проводка. Для указания контактов используют цифры

Схемы на 1-полюсных и 2-полюсных приборах отличаются. На вторых кроме цепи с контактами присутствует маркировка клемм, а также у некоторых моделей значок N, обозначающий подключение нулевой жилы.

Советы по выбору автоматического выключателя

Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.

Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)

Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов.

Подробнее о расчете и подборе автоматического выключателя написано в этой статье.

Важное значение имеет бренд, а также состояние проводки.

Галерея изображений

Фото из

Обычно решающим значением является номинальный ток. Чтобы его высчитать, мощность всех бытовых приборов переводят из кВт в Вт, складывают и делят на напряжение (стандарт – 220В)

Для осветительных и розеточных контуров подходит 1-полюсная модель, для мощных бытовых приборов и агрегатов – 2-полюсная, для насосов генераторов – 3-полюсная, а 4-полюсную используют реже, для сети из 4 проводов

Чтобы защита была полноценной, вместе с автоматическими выключателями в электрощит устанавливают УЗО. Прибор защищает от токов утечки, то есть компенсирует недостатки автомата

Алюминиевая проводка – редкость, однако в старых домах она встречается. Для ее подключения применяют выключатели не выше 16А. Но лучше сеть модифицировать и алюминий поменять на медь

Как рассчитать мощность прибора

Количество полюсов бытового автомата

Обязательное наличие второго коммутатора – УЗО

Особенности подключения алюминиевых проводов

Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.

При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала.

Выводы и полезное видео по теме

Общая информация об автоматах раскрыта выше, а из интересных видеороликов вы можете узнать о тонкостях, известных только профессионалам.

Как устроен и работает автомат:

Подробнее о тепловых номиналах – разбор таблицы:

Читаем маркировку со специалистом:

Правильно выбрать и подключить устройство защиты домашней электросети помогает маркировка, нанесенная прямо на корпус прибора. Умение расшифровывать символы и правильно определять характеристики поможет в дальнейшем при самостоятельном монтаже нового контура.

Есть, что дополнить, или возникли вопросы по расшифровке маркировки автоматических выключателей? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.
