Дифференциальный автоматический выключатель: назначение, виды, маркировка + советы по выбору

Алгоритм действия дифференциальных выключателей строится на обеспечении надёжной защиты от возможных токов утечки. Например, в случаях косвенного касания с токопроводящими элементами или в моменты замыкания токоведущих частей на корпус. К выбору защитного устройства следует отнестись ответственно. Согласны?

Мы расскажем, как грамотно подобрать дифференциальный автоматический выключатель, наделенный расширенным защитным функционалом. В представленной нами статье детально описаны разновидности устройства, способного предотвратить массу угрожающих ситуаций. Даны ценные рекомендации будущим покупателям.

Работа устройства дифференциального тока

Рассматривая стандартную конструкцию УЗО (УДТ), следует особо выделить три главных модуля:

1. Трансформатор тока суммирующий.
2. Расцепитель-преобразователь.
3. Устройство блокировки коммутирующих элементов.

Токоведущие проводники текущей схемы подключаются на контакты суммирующего трансформатора. Учитывая закон Ома, согласно которому сумма всех токов даёт нуль, магнитное действие токоведущих проводников трансформатора взаимно компенсируется.

Магнитного поля, вызывающего за счёт эффекта индукции появление напряжения вторичной обмотки трансформатора, не образуется. Такое состояние соответствует нормальным условиям прохождения тока в схеме.

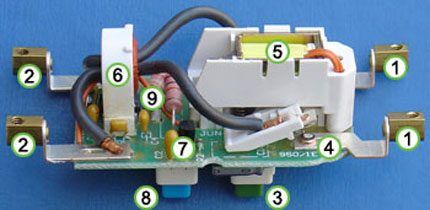

Прибор УДТ: 1 – контакты входной цепи; 2 – контакты выходной цепи; 3 – кнопка взвода; 4 – замыкающие контакты; 5 – трансформатор суммирующий; 6 – вторичная обмотка; 7 – устройство слежения; 8 – кнопка «тест»; 9 – тестовый проводник

Однако формирование даже небольшого тока утечки этот баланс нарушает. Область сердечника трансформатора оказывается под действием остаточного магнитного поля. Как результат — вторичная обмотка выдаёт напряжение.

Естественным образом срабатывает расцепитель, преобразующий электрическую величину в механическое действие. Далее срабатывает блокирующее устройство дифференциального тока.

Подобная техника защиты характеризуется как высокоуровневая, потому что разрыв цепи осуществляется независимо от напряжения сети или напряжения вспомогательного источника энергии. Именно такой принцип действия на 100% гарантирует срабатывание защиты в любых обстоятельствах.

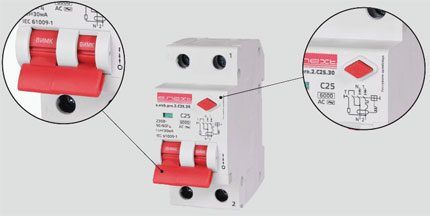

Конструкция каждого выключателя дифференциального тока, как правило, оснащается тестовой клавишей. Так называемая «контрольная кнопка» специально выведена на фронтальную панель устройства, чтобы пользователи могли проверять эксплуатационную готовность защитного устройства.

Тестовая кнопка используется с целью проверки работоспособности устройства. Обычное применение кнопки – после первой установки прибора и запуска в работу, а также в рамках технического обслуживания

Если клавишу «Тест» нажать, механизм устройства искусственно формирует ток утечки. В этом случае исправный прибор обязательно срабатывает. Обычно кнопкой «Тест» пользуются сразу после установки автомата в схему, при первом подключении электричества. В последующем тестируют по графику, примерно один раз в квартал.

Виды приборов защитного отключения

Разнообразие автоматических дифференциальных выключателей впечатляет. Благодаря такому разнообразию открываются возможности организации эффективной защиты в проектах любого назначения. Рассмотрим несколько примеров конструктивного исполнения УЗО, чтобы оценить все существующие преимущества.

Устройства стандартного исполнения

Основное назначение стандартных приборов, к примеру, серии F, FH – защита обслуживающего персонала. Прямой/непрямой контакт с элементами оборудования, находящимися под напряжением, риск поражения электротоком – подобные ситуации сводятся к нулю, когда применяются выключатели серии F, FH.

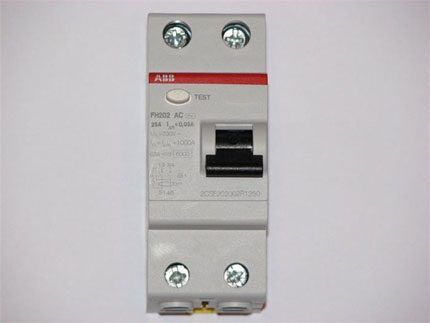

Прибор из серии устройств защитного отключения известной компании ABB, выпускаемый серией F и FH. Изделие из категории экономичных, но вполне эффективных продуктов

Оптимальный выбор для применения в схемах бытовой и коммерческой сферы. Приборы также обеспечивают противопожарную защиту, если существуют риски возгорания кабелей в условиях долговременного воздействия тока утечки.

Этот вид устройств рассчитан для внедрения в сетях переменного тока при минимальных уровнях высоких гармоник и отсутствии постоянного напряжения. Ток нагрузки 16 – 63А, запас механической цикличности – 20000.

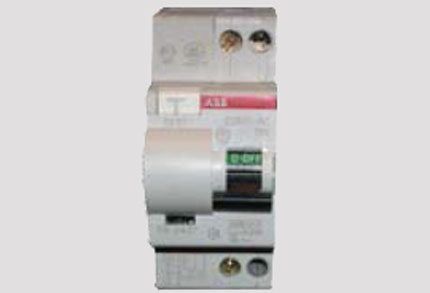

Ещё один пример стандартных селективных устройств – серия DS фирмы ABB. Они разработаны для установки и эксплуатации в схемах однофазных сетей. С принципом селективности ознакомит статья, прочитать которую мы очень советуем.

Назначение автоматических выключателей дифференциального тока серии DS – под организацию защитных схем против перегрузок и КЗ. Модули обеспечивают чёткую работу защитных функций на случайное прикосновение к токоведущим линиям или элементам оборудования.

Устройство селективного действия – продукт производства фирмы ABB. Изделия, подобные серийным модулям DS, показали долговременную безупречную работу на практике и поэтому пользуются спросом

Отличительная черта серийной разработки DS – наличие визуально определяемой индикации, сигнализирующей наличие тока утечки. Это одна из тех конструкций защитного устройства, благодаря которой имеется возможность предупреждать возгорание, сигнализировать о нарушении электрической изоляции. Допустимая нагрузка 6 – 40А. Цикличность – 20000.

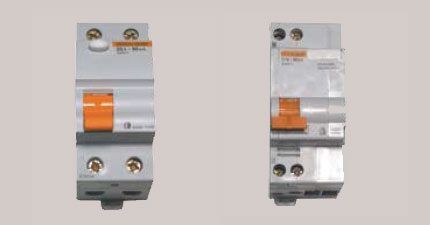

«Домашний» дифференциальный выключатель серии АД, БД — продукт немецкой компании «Schneider Electric», был разработан, в первую очередь, для внедрения в состав бытовых электросетей.

Главное предназначение – исключение поражения физического тела электрическим током. Также этот вид защитных устройств вполне эффективно и оперативно защищает электрооборудование, кабели, технику.

Серия приборов специально разработанных для применения в сетях домашнего (квартирного) назначения. Проектировался этот вид дифференциальных выключателей немецким производителем «Schneider Electric»

Чувствительность автомата на предмет прямых (косвенных) контактов с частями электрооборудования под напряжением соответствует нормативу (30 мА). Стандартная чувствительность (100 – 300 мА) обеспечена и на случай определения токовой утечки в результате возгораний. Удачное решение для оснащения жилых домов и служебных помещений.

Дифференциальные автоматы-моноблоки

Комплексно функционируют устройства-моноблоки, и в этом их главное отличие от стандартных разработок. Охватывают весь спектр защитных функций, которыми должны обладать современные приборы защиты. Правда устройства стандартного исполнения также обеспечивают пользователей широкой функциональностью.

Ярким примером автоматических выключателей дифференциального тока, действующих в комплексной функциональности, являются продукты всё той же компании «Schneider Electric». В частности, модели серии «Multi» — выключатели нагрузки селективного и мгновенного действий.

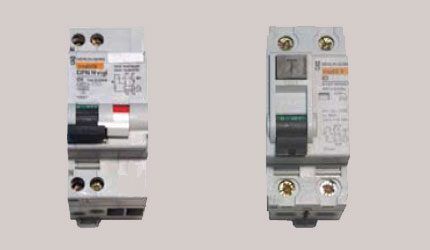

Ещё один вариант эффективных и надёжных устройств, разработанных в рамках проектов под названием «Multi». Приборы обладают широким спектром свойств, обеспечивающих защитные функции

Автоматы, в зависимости от модели, предназначены для установки в составе распределительных сетей административных (хозяйственных) зданий промышленных производств.

Эти УДТ обеспечивают разрыв цепей при токах утечки от 10 до 500 мА. Конструктивная особенность – возможность регулировки на исключение случайных срабатываний (грозовые разряды, пробой через слой пыли и т.п.).

Защитники от импульсных перенапряжений

Пожалуй, отдельным видом приборов следует считать и конструкторские разработки, подобные автоматическим выключателям, исполнение которых предусматривает защиту против импульсных перенапряжений.

Как правило, этот вид устройств наделяется сверхвысоким быстродействием, уровнем чувствительности 10 – 30 мА на случай срабатывания по факту прикосновения к токоведущим поверхностям. Эти же автоматы гарантируют надежную защиту оборудования от сверхтоков.

Устройства, разработанные под использование в цепях, где существует риск возникновения перенапряжений импульсного характера. Отличаются несколько продвинутой функциональностью

Диапазон номинальных токов обычно составляет здесь 6 – 63А при напряжениях 230 – 440 вольт. Коммутационная способность достигает значения 4500А. Конструктивно выпускаются под запитывание через 2 или 4 полюса.

Из той же серии, но несколько модифицированными видятся выключатели с характеристикой «А». Наглядный пример – серия АД12М, где отмечено расширение защитной функциональности. Среди дополнений – функция отключения на случай повышения сетевого напряжения свыше 265 вольт в течение 0,3 секунды.

Следует также отметить, что приборы, наделённые характеристикой «А», имеют существенные отличия от исполнения дифференциальных автоматов с характеристикой «АС». Первый вариант способен реагировать на постоянно-пульсирующий дифференциальный ток и на ток синусоидальной формы.

Мобильные устройства защитного отключения

Промышленность (зарубежная и отечественная) выпускает ещё одну разновидность автоматических дифференциальных выключателей в конструктивном исполнении мобильного типа. То есть речь идёт о переносных устройствах, управляемых дифференциальным током.

Такое исполнение характерно для современных моделей переносного типа. Мобильные защитные устройства дифференциального тока рекомендованы для применения в жилом секторе

Такие мобильные модули выполнены в виде миниатюрного блока, который попросту вставляется в розетку бытового назначения. Между тем, этот вид устройств предназначается под использование внутри помещений, входящих в группу особо опасных (с повышенной опасностью).

Эти приборы нередко устанавливаются как дополнительные модули к уже существующим устройствам защитного отключения.

Этот же вид устройств – переносной конфигурации, рекомендуется применять в бытовых условиях для защиты детей и пожилых людей. Как известно, сопротивление тела молодого и старого организмов несколько отличается от той же величины организма человека среднего возраста.

Поэтому переносные УЗО выполнены конструктивно как приборы, имеющие повышенный уровень уставки срабатывания. Это значение настройки обычно не превышает 10 мА для устройств мобильного типа.

Переносные автоматы, к примеру, серии УЗО-ДП, рассматриваются оптимальной защитой для частной городской и загородной недвижимости – коттеджей, дачных построек, гаражей и т.п.

Маркировка УЗО (УДТ) на корпусе приборов

Нужно заметить, что корпусная характеристика (обозначения на корпусе) современных устройств показывает практически полную информацию относительно электромеханических и температурных параметров приборов.

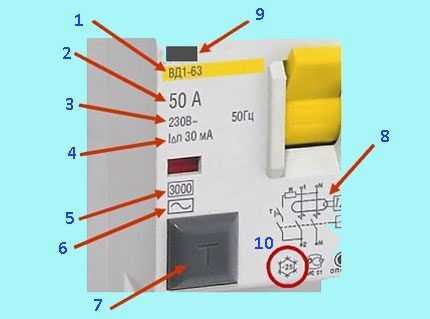

Вся информация о рабочих характеристиках, сфере применения и даже об оптимальном варианте подключения нанесена на корпус защитного устройства в виде четкой, легко читаемой маркировки

По сути, пользователю даже нет необходимости обращаться к сопроводительной документации, так как, зная обозначения, все сведения можно получить прочтением информации с фронтальной части корпуса.

Среди обозначений рекомендуется изучить графику, показывающую характеристику автоматов относительно условий функционирования: «А», «В», «АС», «F», которая определяет чувствительность прибора к переменному и постоянному току разной формы.

Аббревиатурное же обозначение приборов часто отражает их типичную и серийную принадлежность. Например, «АД12М» — автомат дифференциальный, серийный номер – 12, модернизированный. Или так:  «ВД63» — выключатель дифференциальный, 63 серии.

Правда встречаются модели (как правило, импортные), имеющие несколько запутанную аббревиатуру, скажем – FH200. Здесь: символ F – это серия устройства, H – вариант исполнения корпуса, 200  – серийный номер.

Или ещё пример: прибор, обозначенный аббревиатурой DS. Первый символ понятен без «перевода» — дифференциальный. Второй указывает на принадлежность устройства к разряду селективных устройств.

Вопрос выбора между дифференциальным автоматом и УЗО требует детально изучения. Рекомендуем ознакомиться с материалом, разбирающим их отличия, специфику использования, а также преимущества с недостатками.

Как выбрать устройство дифференциального тока?

Выбирают устройства дифференциального тока аналогично тому, как делают это, к примеру, с автоматическими выключателями.

Выбор УДТ. При той обширной информации, что выводится на фронтальной панели модуля, выбирать приборы можно без затруднений непосредственно на месте приобретения

То есть выбор делается на основании традиционных критериев подбора электрооборудования подобного типа:

1. Цель применения.
2. Соответствие току нагрузки.
3. Критерий чувствительности на срабатывание.
4. Корпусное исполнение.

Для применения в условиях привычного быта обычно выбор приходится на однофазные приборы характеристики «АС» или «А». Для использования на бытовых сетях жилых строений лучше брать устройства чувствительностью 10-30 мА (на прикосновение) и 100 мА (пожарная защита и КЗ). Корпусное исполнение – максимально удобное под монтаж и в плане эксплуатации.

Следует отметить: устройство дифференциального тока монтируется всегда последовательно с автоматическим выключателем. Поэтому токовые характеристики обоих приборов должны совпадать либо номинальный ток УДТ должен быть выше.

Выводы и полезное видео по теме

Еще больше интересной информации об устройстве, видах и принципе работы диффавтоматов можно узнать из следующего видеоролика:

Защитные устройства дифференциального тока фактически являются автоматическими выключателями, дополненными чувствительной системой определения токовой утечки.

Подобными приборами в обязательном порядке необходимо оснащать электросети, исполнение которых сопряжено с риском контакта людей и токоведущих частей оборудования. Схемы современного исполнения по умолчанию предполагают внедрение УДТ.

Хотите рассказать о том, как подбирали дифференциальный выключатель для защиты домашней или дачной сети? Располагаете полезной информацией по теме, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото и задавайте вопросы.
