Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Василий Боруцкий
Проверил специалист: Василий Боруцкий
Автор: Наталья Листьева
Последнее обновление: Май 2019

Продумывать, какое УЗО поставить в частном доме, нужно внимательно и ответственно. Прибор должен иметь необходимую рабочую мощность и по всем техническим параметрам соответствовать имеющейся в помещении электрической системе. Как грамотно подобрать элемент защиты, отвечающий требованиям?

Мы расскажем, как найти устройство, которое будет корректно функционировать в течение длительного времени. Выбранная модель обеспечит защиту жилья от возникновения пожарных ситуаций, предохранит технику от перегорания, а пользователей – от ожогов и ударов током. Перечень лучших предложений на рынке поможет в выборе.

Общее описание и назначение прибора

Аббревиатура «УЗО» расшифровывается как устройство защитного отключения.

Применяется агрегат для таких важных целей, как:

  • дифференциальное предохранение человека от токовых ударов в момент прикосновения к бытовому электроприбору, оказавшемуся в силу разных обстоятельств под напряжением;
  • оберегание жилой недвижимости от пожара, спровоцированного низкокачественной изоляцией внутридомовой электрической проводки.

С физической точки зрения, базовая функция аппарата состоит в том, чтобы предохранять электросеть от высоких токов утечки путем мгновенного и полного отключения системы в момент фиксации показателей, превышающих максимально допустимые нормы.

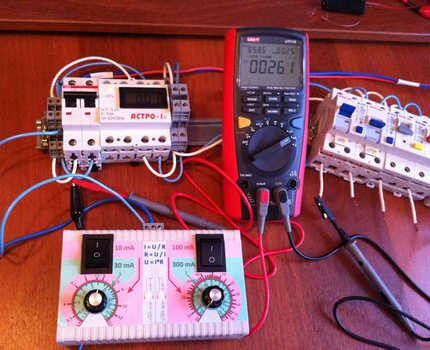

Проверка УЗО на работоспособность
Некоторые параметры УЗО, вмонтированных в приборные щитки, можно установить при помощи практичного и удобного мультиметра или индикаторной отвертки

К установке и применению модуля предъявляются определенные требования. Узнать о них четко и подробно можно в соответствующих документах, например, в последних изданиях ПУЭ или в брошюрах, описывающих актуальные на сегодня серии стандартов на электроустановки сооружений МЭК 60364 и воздействие электрического тока на людей МЭК 60479-1.

Конструктивные особенности устройств

Прибор защитного отключения устроен не слишком сложно и состоит всего из четырех основных рабочих элементов, таких как:

  • трансформатор дифференциального тока;
  • специальный механизм, отвечающий за разрыв подключаемой цепи;
  • реле электромагнитного типа;
  • проверочный узел.

Встречные обмотки – ноль и фаза – подключаются к трансформаторному устройству. При работе сети в нормальном стандартном режиме проводники в области трансформаторного сердечника управляют магнитными потоками, изначально имеющими встречное направление.

По типу конструкции устройства защитного отключения подразделяются на электромеханические и электронные. Изделия первого вида представляют собой упрощенный тип предохраняющего модуля, и срабатывают сразу же при первичной фиксации токовой утечки, независимо от того, какое напряжение имеется на данный момент в сети.

Тороидальный сердечник с обмотками
Главный рабочий компонент электромеханического устройства – тороидальный сердечник с обмотками. Когда на участке ответственности прибора появляется утечка, во вторичном уровне обмотки возникает напряжение для активации реле. Этот процесс заставляет механизм отключить сеть

Для корректного функционирования устройство не нуждается во внешнем источнике питания. Обладает хорошей эксплуатационной устойчивостью, так как не имеет в конструкции никаких электронных деталей, способных повредиться или сгореть при перегрузке сети или в результате резких скачков напряжения.

Стоит довольно дешево и продается практически в любом магазине, реализующим ассортимент для хозяйственных нужд или сооружения электросетей. Работает надежно и долго, не нуждаясь в сложном дополнительном обслуживании.

Мультиметр тестирует УЗО
УЗО, сработавшее на размыкание сети, сразу включать нельзя. Сначала нужно найти область проблемы и устранить ее. Только потом допустимо вернуть устройство в рабочее состояние

УЗО электронного типа относится к более современным контролирующим модулям и комплектуется чувствительными микросхемами, реагирующими на любые изменения, случающиеся в сети. Работает даже при условии падения внутрисетевого напряжения, так как трансформаторный элемент «замечает» только перепад разности токопотоков.

Главным рабочим органом является расположенная внутри электронная плата со специальным усилителем. Для корректного функционирования она непременно нуждается в питании, поступающем от внешней сети. Если в системе имеется базовое напряжение в 220 В – защитное устройство сразу же реагирует на утечку и делает размыкание.

УЗО лежит на столе
Несмотря на более прогрессивное конструкционное устройство, электронные приборы защиты не всегда способны выполнять свои функции. Например, в момент отгорания нулевого провода в сети они могут не сработать

Электронный аппарат очень чувствителен и в результате постоянных перепадов напряжения может выйти из строя и утратить защитные функции, причем внешне это заметно не будет.

Чтобы не пострадать из-за такой ситуации, специалисты настоятельно рекомендуют пользователям ежемесячно проверять УЗО на работоспособность, нажимая кнопку «Тест», расположенную на корпусе аппарата.

Как работает прибор защиты?

Подключение защитного модуля к основной электрике всегда осуществляется после вводного автоматического выключателя и счетчика электроэнергии. УЗО с одной фазой, предназначенное для сети со стандартным показателем в 220 В, имеет в своей конструкции 2 рабочие клеммы на ноль и фазу. Трехфазные агрегаты комплектуются 4 клеммами на 3 фазы и общий ноль.

Находясь в активированном режиме, УЗО сравнивает параметры входящих и выходящих токов, и просчитывает, сколько ампер идет на все, имеющиеся в помещение электропотребители. При корректной работе эти показатели ничем не отличаются друг от друга.

Проверка УЗО мультиметром
Иногда УЗО может сработать без видимых причин. Обычно эту ситуацию провоцируют залипание кнопок и разбалансировка устройства, вызванные слишком интенсивной эксплуатационной нагрузкой или образовавшимся конденсатом

Разница показателей между входными и выходными токами четко указывает на то, что в доме имеется утечка электрики. Иногда она возникает из-за контакта человека с оголенным проводом.

УЗО эту ситуацию фиксирует и сразу же обесточивает подконтрольный участок сети, чтобы защитить пользователя от потенциально возможного удара тока, ожога и прочих бытовых травм, связанных с электричеством.

Самый нижний порог, при котором срабатывает устройство защитного отключения, составляет 30 мА. Этот показатель называется уровнем неотпускания, при котором человек ощущает резкий токовый удар, но еще может отпустить предмет, находящийся под напряжением.

При переменном напряжении 220 В частотой 50 Гц ток, объемом в 30 миллиампер, ощущается уже очень сильно и вызывает судорожное сокращение рабочих мышц. В такой момент пользователь физически не может разжать пальцы и отбросить в сторону деталь или провод, находящиеся под высоким напряжение.

Все это ведет к опасным ситуациям, угрожающим не только здоровью, но и жизни. Предотвратить эти неприятности может только грамотно подобранное и корректно установленное УЗО.

Классификация по принципу функционирования

Все защитные устройства, предлагающиеся сегодня на рынке сопутствующего электрического оборудования и аксессуаров, отличаются друг от друга по типу работы. Модули AC монтируются в системы, предназначенные для предохранения бытовой техники от скачкового или медленно нарастающего напряжения и срабатывают при переменном токе.

Изделия A улавливают постоянный пульсирующий ток, нарастающий скачкоподобно, и реагируют именно на него. Обычно ставятся в домах для индивидуальной защиты от перепадов и сгорания стиральных машин, телевизоров и посудомоек. Имеют конструктивно сложное устройство и стоят значительно дороже прочих элементов этого класса.

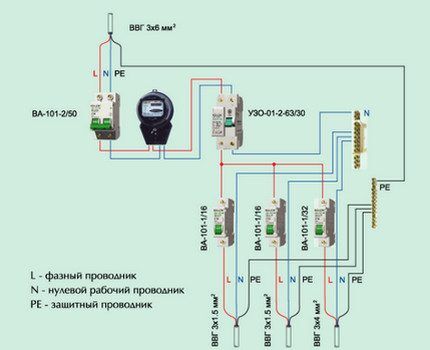

Схема возможного подключения УЗО
Наиболее удачное место для расположения УЗО в жилом доме – это область поблизости с источником электропитания. Специалисты рекомендуют ставить прибор непосредственно рядом с общим счетчиком

Аппараты B не подходят для домов и прочих жилых помещений. Их область функционирования – предприятия и производственные цеха с большим количеством электронного оборудования.

Селективные приборы S и G срабатывают через 1-4 секунды после фиксации утечки. Обычно внедряются в сети, где в одной электролинии присутствует сразу несколько защитных устройств.

Главные параметры подборки изделия

Выбирать УЗО необходимо в четком соответствии с основными рабочими показателями располагающейся в доме электрической системы.

Слишком сильная защита, намного превышающая мощность всей бытовой техники, имеющейся у хозяев, в будущем не справится с задачей и не сможет защитить пользователя и жилье от пожароопасных ситуаций потому, что не зафиксирует опасную утечку.

УЗО в распределительном щитке
Приобретать УЗО лучше с небольшим запасом. В противном случае появление в доме любого нового модуля бытовой техники вызовет перегрузку и приведет к постоянному срабатыванию защитного прибора

Прибор, рассчитанный на срабатывание при относительно небольших превышениях, просто не выдержит элементарной нагрузки. К тому же начнет срабатывать слишком часто, причиняя таким образом массу неудобств владельцам жилого помещения.

Выбор по типу напряжения сети

Напряжение 220 В – это классический показатель, актуальный для однофазных сетей, использующихся с целью электроснабжения стандартных потребителей. Нормально допустимое отклонение от показателя находится в пределах +/-5%.

Согласно этим данным, диапазон напряжения в 209-231 В считается оптимальным и не оказывает на систему и подключенные к ней приборы лишних нагрузок.

Индивидуальные УЗО для разных линий
Если из распределительного щитка выходит несколько электроветок, нужно оснастить отдельным УЗО каждую из них. Это повлечет дополнительные затраты, но при проблемах и срабатывании прибора на одной линии, все остальные смогут продолжать работу в обычном режиме

Для защиты такой сети, обычно проложенной в небольшом доме, используется простое УЗО, рассчитанное на подключение к однофазной сети и на незначительные скачки напряжения и корректную работу с уже имеющимися в доме автоматическими выключателями.

Показатель мощности устройства защиты должен на порядок превышать общую суммарную мощность всей бытовой техники, имеющейся в жилых помещениях.

В крупногабаритных домах с большим количеством бытовой техники и наличием специфических электроприборов, обеспечивающих жизнедеятельность помещения, часто используется более мощная и эксплуатационно устойчивая трехфазная сеть 380 В.

Для нее применяется специальное защитное устройство, несколько отличающееся по конфигурации от стандартного однофазника. Уровень порога срабатывания у такого изделия очень высок. Ставится оно в специальный щиток. В щитке УЗО и автоматы располагаются в определенном порядке согласно назначению и правилам селективности.

Распределитель, независимо от этажности строения, всегда располагается внизу в районе входа в дом. На него, как правило, монтируют «S»-защиту с определенным временем задержки и показателем тока утечки в размере 100 мА.

Розетка со встроенным УЗО
Во избежание ложных срабатываний устройства, в некоторых комнатах, где проводка устарела и отслужила свой срок, устанавливают встроенное в розетку УЗО. Такой прибор контролирует уровень токопотока при активации бытовой или осветительной техники и снижает нагрузку на систему

Электролинии по этажам, жилым комнатам, техническим помещениям, кухням и санузлам прокладываются с вводного автомата. В отдельных помещениях, где, согласно требованию пожарной безопасности, ток утечки не может превышать 30 мА, ставят индивидуальный однофазный защитный агрегат.

Количество полюсов у приборов

Наличие определенного количества полюсов у предохранительных устройств тоже является важным критерием для выбора. Двухполюсные изделия применяются только в однофазных сетях, где требуется подключить одну рабочую фазу и ноль.

Если однофазная сеть оснащена системой заземления, то установка УЗО производится по схемам, приведенным в рекомендуемой нами статье. В ней детально описаны варианты и правила подключения средства защиты к фазе, заземлению и нолю.

УЗО в распределительном щитке
Располагаясь в обычных электрических щитах, УЗО с двумя полюсами занимают два посадочных места по общепринятому стандарту DIN. Для корректной работы четырехполюсному устройству требуется 4 места

В системах трехфазного типа с базовым напряжением 380 W используются агрегаты с четырьмя действующими полюсами, рассчитанные на активацию ноля и трех фаз.

Уровень пропускного тока

Пропускной или номинальный ток УЗО напрямую зависит от количества и суммарной мощности подключенных к электрической сети приборов и оборудования.

Для того чтобы вводное защитное устройство работало корректно и не выбивало фазу, когда пользователь одновременно активирует несколько единиц бытовой техники, этот показатель должен быть рассчитан на все потребляющие энергоресурс модули, имеющиеся в доме.

Проверка УЗО в щитке
Наиболее распространенные изделия, применяющиеся в быту, имеют обозначение в 16, 20, 25, 32, 40, 63, 80 и 100 ампер Для защитных агрегатов линейного типа рабочая мощность вычисляется исходя из количества электроизделий, подключенных к каждой отдельно взятой ветке

Производители для удобства выбора маркируют предохранительные элементы цифрами, обозначающими максимальный размер пропускного тока в амперах.

Разница в величине тока утечки

Ток утечки – это определенная величина, по достижению которой УЗО размыкает электроцепь и прекращает питание приборов. Этот крайний порог называется номиналом и у разных защитных устройств обычно составляет 10, 30, 100, 300 и 500 Ма. Как устанавливают селективное УЗО, узнаете из следующей статьи, с содержанием которой мы советуем ознакомиться.

Оптимальным для небольших частных домов считается агрегат в 30 мА. Он прекрасно справляется с порученной задачей и отключает линию при обнаружении утечки, не представляющей опасности для жизнедеятельности человека.

Изделия меньшего номинала чрезмерно чувствительны и будут производить деактивацию питания приборов энергоресурсом при самом незначительно сетевом колебании. Существуют и другие причины выбивания УЗО, о которых должен знать рачительный хозяин.

Лучшие производители УЗО

Рынок современного автоматического оборудования, предназначенного для контроля и управления электрическими системами, переживает период активного роста. Маститые производители и перспективные новички стараются предложить клиенту максимально качественную продукцию с хорошим функционалом.

Автоматическая продукция ABB

Швейцарско-шведская фирма ABB в этом сегменте уверенно держит позицию лидера уже не один год. Устройства защитного отключения, изготовленные на производственных мощностях компании, считаются очень надежными, долговечными и полностью безопасными.

При этом они по всем параметрам отвечают самым последним требованиям, предъявляемым в ЕС к оборудованию и аксессуарам такого плана.

УЗО от концерна ABB
Модули концерна ABB стоят дороже аналогичных устройств отечественного производства. Однако, специалисты утверждают, что все затраты полностью оправданы, так как УЗО этого бренда в разы превышают по всем параметрам аналогичные устройства других торговых марок

При изготовлении своих приборов, компания использует инновационные материалы и детали с непревзойденно высокой эксплуатационной устойчивостью. Ассортиментный ряд моделей очень широк и удовлетворяет потребности электросистем любой мощности и сложности.

Что предлагает пользователям IEK

Компания IEK – ведущий отечественный производитель и поставщик изделий свето- и электротехнической продукции. На рынке России и постсоветского пространства успешно работает уже более 17 лет. Создает разноплановое качественное оборудование и обеспечивает на свои товары пролонгированную гарантию.

Агрегаты защитного отключения от IEK пользуются большим спросом на территории Украины, России и Белоруссии благодаря сочетанию оптимального качества и доступной стоимости. Изделия входят в линейку бюджетных товаров и позволяют обустроить безопасность электросистемы за разумные деньги

УЗО от IEK в распределительном щитке
Продукция IEK продается очень хорошо благодаря цене, серьезно отличающейся от стоимости изделий мировых брендов в меньшую сторону

Каждый прибор полностью соответствует заявленных характеристикам и при правильной эксплуатации в условиях, описанных производителем, всегда отрабатывает положенный срок.

Правда покупатели иногда жалуются, что устройства обладают слабым пластиковым корпусом, способным треснуть или разойтись в случае перетяжки прижимными винтами и часто издают гул, даже когда на них оказывается очень небольшая нагрузка. Но тем не менее эти минусы практически не влияют на оборот IEK, который из года в год только увеличивается.

Нюансы изделий предприятия Контактор

Завод Контактор относится к числу самых крупномасштабных производств, занимающихся изготовлением электротехнических изделий и сопутствующих деталей на территории России. С 2007 года входит в группу компаний, которым принадлежит знаменитый французский бренд Легранд. Концерн специализируется на создании свето- и электротехники.

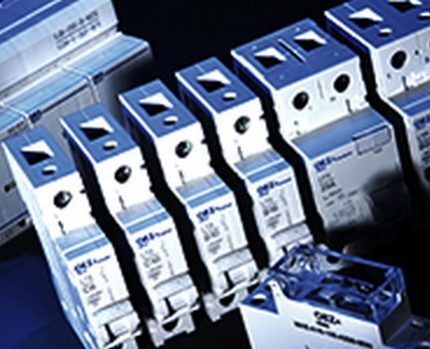

Ассортимент завода Контактор
Электрики и электромонтажники очень хорошо отзываются о товарах завода Контактор и называют их одними из самых качественных, надежных и долговечных среди изделий бюджетных российских торговых марок

Особенность продукции завода состоит в том, что делают ее точно также, как и на европейских предприятиях Легранд, а стоимость не превышает цены аналогичных приборов отечественного производства.

Классическое решение по установке

Конечно, в каждом отдельном случае УЗО подбирают с учетом индивидуальных особенностей электросистемы и наличествующих в жилом помещении предметов бытовой техники. Однако есть и универсальный вариант, подходящий для большинства среднестатистических домов.

Мастер проверяет работоспособность УЗО
Все работы по установке УЗО необходимо проводить при отключенном электричестве и с четким соблюдением базовых правил техники безопасности

В реальности схема выглядит следующим образом: после вводного автомата первым ставится аппарат защиты 100 мА. Отходящие линии, распределяющие токопоток непосредственно по этажам и комнатам, предохраняются более чуткими и чувствительными приборами с показателем в 30 мА.

На линии, подводящей электрику к приборам, расположенным в помещениях с повышенным уровнем влажности, например, в санузле, ванной или кухне, размещается устройство защиты в 10 мА с номинальным током, не меньшим по уровню, чем ток автомата, смонтированного перед самим УЗО.

Чем отличается устройство защитного отключения от «ближайшего соратника», дифференциального автомата, узнаете, прочитав рекомендуемую нами статью. В ней подробно разобрана непростая, но очень интересная тема.

Выводы и полезное видео по теме

Что такое УЗО, для чего оно нужно и как корректно установить этот прибор в частном доме:

Правила выбора УЗО для жилых частных домов по показателю дифференцированного тока и протяженности электропроводки. Подробное объяснение процесса от профессионального мастера:

Установка УЗО в частном доме не потребует от хозяев значительных материальных вложений, но повысит безопасность электросистемы, защитит проживающих от ударов тока и ожогов, а недвижимость предохранит от пожаров.

Чтобы прибор работал на совесть, лучше выбрать надежное изделие популярного бренда, а не китайскую безымянку. Сэкономить тут не удастся, а вот результат работы фирменного модуля будет в разы выше, чем у дешевого аналога.

Расскажите о том, как подбирали устройство защитного отключения для установки в щиток загородного дома. Поделитесь полезными сведениями, которые могут пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи.
