Как правильно выбрать УЗО по мощности: существующие виды УЗО + тонкости выбора

Рост количества бытовой техники повышает риски получения электротравмы при ее эксплуатации. Поэтому в помещениях рекомендуется устанавливать защитные системы, предупреждающие утечки тока.

Чтобы обеспечить стабильность работы и безопасность пользования приборами, необходимо грамотно подобрать и установить УЗО. Перед покупкой следует оценить эксплуатационные особенности помещения, тип электрической разводки и определиться со схемой подключения защитного устройства.

Сомневаетесь, что справитесь с задачей? Мы подскажем вам, как выбрать УЗО, какие параметры важно учесть для обеспечения нормального функционирования техники, и каким производителям можно доверять.

Принцип работы УЗО

Для предупреждения случайного удара током при контакте с бытовыми и промышленными электроприборами было изобретено устройство защитного отключения.

В его основе лежит трансформатор с тороидальным сердечником, который мониторит силу тока на «фазе» и «нуле». Если ее уровни расходятся, то происходит срабатывание реле и отключение силовых контактов.

Проверить УЗО можно нажатием специальной кнопки «ТЕСТ». В результате имитируется утечка тока, и прибор должен отключить силовые контакты

В норме любой электрический прибор имеет утечку тока. Но ее уровень настолько мал, что безопасен для человеческого организма.

Поэтому УЗО запрограммированы на срабатывание при том значении тока, которое может нанести электротравму людям или привести к поломке техники.

Например, при всовывании ребенком в розетку оголенного металлического штыря произойдет утечка электричества через тело, и УЗО отключит свет в квартире.

Скорость срабатывания устройства такова, что организм вообще не испытает никаких негативных ощущений.

УЗО-адаптер удобен возможностью быстрого перемещения между розетками. Он подойдет людям, не желающим заниматься монтажом стационарных защитных устройств

В зависимости от мощности подключенной техники, наличия промежуточных защитных устройств и длины электропроводки применяют УЗО с различным предельным значением дифференциальных токов.

Наиболее распространены в быту защитные аппараты с пороговым уровнем 10 мА, 30 мА и 100 мА. Этих приборов достаточно для защиты большинства жилых и офисных помещений.

Следует помнить, что классический УЗО не предохраняет электропроводку от короткого замыкания и не отключает силовые контакты при перегрузке сети. Поэтому желательно использовать эти приборы в комплексе с другими механизмами электрозащиты, например, автоматическими выключателями.

Классификация защитных устройств

Несмотря на простоту внутреннего устройства, выбор моделей УЗО на рынке довольно велик. Каждый прибор имеет определенный набор технических параметров, которые невозможно настроить в процессе эксплуатации.

Производитель и размеры УЗО не влияют на возможность совместного использования в рамках одной схемы. Их можно монтировать в любой комбинации

Для облегчения выбора УЗО следует рассмотреть варианты классификации этих устройств.

1. По скорости срабатывания механизма УЗО разделяются на обычные и селективные модели. Первые отключают силовые контакты практически мгновенно, а вторые – с задержкой. Селективные УЗО применяют в многоуровневых системах, где важна последовательность срабатывания.
2. По виду реле УЗО разделяют на электромеханические, разрывающие контакт механическим способом, и электронные, предотвращающие подачу тока с помощью полупроводниковой схемы.
3. По виду тока. УЗО типа AC отключается от утечки переменного тока, типа A – от переменного и постоянного.
4. По дополнительным функциям: без защиты от перегрузок сети и с таковой. УЗО с механизмом срабатывания от короткого замыкания или высокого тока обычно называют дифавтоматами.
5. По конструкционному исполнению. Существуют УЗО, прикрепляемые на DIN-рейку, на стену, а также приборы в виде розетки, переносного устройства, адаптера.
6. По рабочему напряжению: для 220В, 380В, комбинированные.
7. По энергозависимости. Есть модели УЗО, способные и неспособные отключать силовую нагрузку при отсутствии рабочего напряжения.
8. По количеству подключенных полюсов: двухполюсные и четырехполюсные.

Для правильного выбора УЗО мало знать его технические характеристики. Чтобы устройство эффективно выполняло свою защитную функцию, нужно учитывать при его покупке длину домашней электропроводки, мощность подключаемых приборов и некоторые другие параметры.

Правила выбора защитных аппаратов

Перед покупкой УЗО можно посетить форумы электриков для поиска совета о надежности того или иного производителя.

Однако подбирать максимальный и пороговый ток, количество полюсов, схему крепления и другие технические параметры необходимо строго индивидуально, исходя из особенностей помещения и электрической разводки.

Выбор прибора по мощности

Устройство защитного отключения не контролирует энергопотребление подключенных приборов, но имеет ограничения по максимально пропускаемому току.

Поэтому важно знать, как выбрать УЗО по мощности, чтобы при монтаже схемы разводки правильно учесть энергопотребление каждой группы помещений. Ведь при превышении номинальным током порогового для прибора значения он может перегореть.

В квартирах и частных домах обычно используют одноуровневую или двухуровневую систему УЗО. Каждая из них имеет свои особенности.

Одноуровневая схеме с единственным УЗО — расчет номинального тока производится исходя из суммарной мощности одновременно подключенных к сети приборов.

Схема с единственным УЗО предохранит помещение от пожара, а человека – от большинства потенциальных электротравм. Её минусом является необходимость покупки прибора с высоким порогом дифференциального тока

Например, при энергопотреблении стиральной машинки 2,4 кВт, освещения 1,1 кВт и других приборов 2,8 кВт, УЗО должно пропускать (2400+1100+2800)/220=28 А.

В этом случае, при номинальном токе устройства защитного отключения 30 А, оно не перегорит даже при одновременной работе всей бытовой техники и освещения.

При установке единственного УЗО может возникнуть проблема с поиском места пробоя. В какой бы комнате ни произошла утечка тока, выбивать электроэнергию будет во всей квартире. Поэтому лучше не экономить и смонтировать разветвленную систему защиты.

Одноуровневая схема распространена в частных домах, где УЗО устанавливаются отдельно в каждой хозяйственной постройке: гараже, теплице, мастерской

Разветвленная одноуровневая схема установки УЗО. В такой ситуации провода от счетчика с помощью специальной шины разветвляются на несколько групп, каждая из которых контролируется отдельным защитным аппаратом.

Расчет номинального тока для каждого УЗО при разветвленной одноуровневой системе осуществляется отдельно. При этом учитывается максимальная мощность потенциально подключаемых к устройству приборов.

Например, при подключении к УЗО исключительно стиральной машины с энергопотреблением 2,4 кВт, его номинальный ток должен будет составлять не менее 2400/220=10,9 А.

Двухуровневая схема обычно монтируется в рамках одного электрощита и не имеет других минусов, кроме повышенных затрат на покупку УЗО

Двухуровневая система УЗО считается оптимальной с точки зрения безопасности и ремонтопригодности.

Первый ее уровень устанавливается на входе в квартиру и обеспечивает противопожарную безопасность. Номинальный ток этого защитного устройства обязан быть не ниже максимальных возможностей прибора учета электроэнергии.

Второй уровень энергозащиты ставится на отдельные группы потребителей. Это могут быть комнаты, этажи, пристройки, уличное освещение, единичные розетки.

Устройства второго уровня обычно стоят дешевле и имеют меньший номинальный ток. Сумма его значений у всех устанавливаемых приборов должна быть меньше, чем у базового УЗО на входе в помещение.

Например, при защитных аппаратах второго уровня с номинальным током 10 А, 16 А и 16 А потребуется смонтировать на общем входе прибор с минимальной пропускной способностью 10+16+16=42 А.

Преимуществом двухуровневой системы является возможность отключения отдельных групп электроприборов при наличии утечки тока. Это позволяет отремонтировать технику или найти проблемы с изоляцией в стене без обесточивания всей квартиры.

Расчет необходимого дифференциального тока

Каждая модель УЗО срабатывает при определенном уровне дифференциального тока, возникающего между двумя жилами электрокабеля. Поэтому важно знать, как подобрать для дома УЗО с безопасными характеристиками.

Электрическая энергия в минимальных количествах способна просачиваться и сквозь нормальную изоляцию проводов, которая соответствует нормам по элекробезопасности

При расчете порогового дифференциального тока УЗО учитывают сразу несколько параметров:

• длину провода до потребляющего электроэнергию прибора;
• естественную утечку тока в технике;
• мощности приборов.

Общая формула определения дифтока следующая:

IΔ=(0,4Iрасч(A)+0,01Lпровода(м))/1000

Для примера, возьмем вышеописанную схему электроприборов и их мощности. Пусть длина кабеля к каждой группе бытовых устройств будет равна 12 м.

Расчет параметров УЗО для вышеприведенной схемы будет следующим:

• IΔмаш=(0,4*2800/220)+0,01*12=5,21 мА;
• IΔосв=(0,4*1100/220)+0,01*12=2,12 мА;
• IΔроз=(0,4*2400/220)+0,01*12=4,48 мА.

Согласно рекомендациям, пороговый ток аппарата должен быть в три раза больше рассчитанного дифференциального. Что связано с повышенной электронагрузкой в первую секунду включения бытовой техники.

Если не соблюсти это правило, то возможны частые ложные срабатывания УЗО, что будет создавать проблемы для потребителей.

Пороговый дифференциальный ток всегда указывается на передней панели УЗО, потому что является ключевой характеристикой, влияющей на схему его монтажа

Поэтому для каждой рассматриваемой группы электроприборов минимальное значение порогового дифференциального тока будет следующим:

• 5,21 мА*3=15,63;
• 2,12 мА*3=6,36;
• 4,48 мА*3=13,45.

То есть для стиральной машины и группы розеток понадобится УЗО с дифтоком 30 мА, а для группы освещения будет достаточно устройства на 10 мА.

Такие характеристики приборов обеспечат нормальное функционирование техники и обезопасят людей от электроудара. Не рекомендуется для этих целей устанавливать УЗО с параметром выше 30 мА.

При двухуровневой схеме ток утечки основного защитного устройства, расположенного на входе в помещение, выбирается в пределах 100-300 мА.

Эти УЗО срабатывают при пробое старой или поврежденной изоляции внутри стен. Таким образом, обеспечивается защита помещения от пожара при скрытых дефектах электропроводки.

Время срабатывания УЗО

В двухуровневой системе появление значительной утечки тока может привести к срабатыванию защитного аппарата на обоих уровнях.

Чтобы исключить такую ситуацию, в качестве базового можно установить селективное защитное устройство. Его время срабатывания составляет 150-500 мс, что в разы больше, чем у стандартного УЗО (20-40 мс).

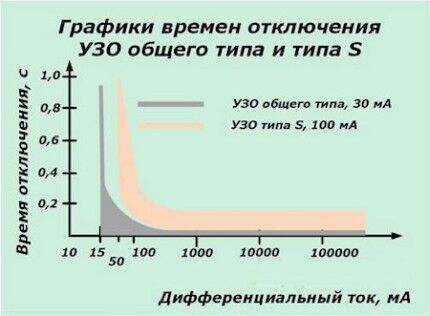

Время срабатывания УЗО зависит от уровня тока утечки: чем он выше и опаснее, тем быстрее отключаются силовые контакты (+)

При таком подборе аппаратов отключаться будет только электропитание на втором уровне, что не приведет к исчезновению электричества во всей квартире.

Что касается обычных УЗО, то чем меньше время их реакции, тем они безопаснее. Этот факт необходимо учитывать при их покупке.

Выбор надежного производителя

Непосредственно защитная функция УЗО мало зависит от его производителя. Прибор любой фирмы, за исключением явно бракованных моделей, будет отключать электропитание при превышении дифференциальным током порогового значения.

Минусы защитных устройств могут состоять в следующем:

• ложные срабатывания;
• повышенное гудение;
• нагрев во время работы;
• хлипкость корпуса, что может привести к его повреждению при монтаже;
• малый гарантийный срок.

Чем надежнее и авторитетнее производитель УЗО, тем меньше перечисленных недостатков будет иметь его оборудование.

По надежности УЗО известных отечественных компаний не уступают европейским производителям, поэтому стоит присмотреться к их модельному ряду тщательнее

Однако с ростом качества будет расти и цена.

Наиболее надежными производителями защитных устройств являются:

• Legrand;
• ABB;
• AEG;
• КЭАЗ;
• Schneider Electric;
• Siemens;
• DEKraft;
• General Electric.

При покупке УЗО следует помнить, что это устройство устанавливается не ради соблюдения строительных норм, а для сохранения здоровья и жизни близких людей.

Поэтому не стоит покупать изделия сомнительных производителей. Они могут не только не сработать, но и сами привести к пожароопасной ситуации.

Существуют и другие критерии выбора устройств защитного отключения, но они имеют гораздо меньшее значение для безопасности потребителей.

Общие советы по выбору и монтажу

Помимо критериев выбора УЗО, существуют общие полезные рекомендации при покупке и установке этого оборудования.

Они помогут не ошибиться и сразу приобрести подходящую для конкретной квартиры или дома модель.

Игнорирование правил монтажа проводки и отсутствие УЗО в схеме электроснабжения может привести к пожару во всем доме

Советы по выбору следующие:

• рекомендуется брать УЗО, которые при срабатывании отключают не только фазу, но и «ноль»;
• в рамках контролируемого аппаратом контура не должно быть заземленных электроприборов;
• прибор должен срабатывать при краткосрочных падениях напряжения на 50% от номинального, которые могут произойти в первые мгновения короткого замыкания;
• клеммы УЗО должны быть выполнены из слабо окисляемого материала и снабжены надежной системой фиксации проводов;
• преимущество при покупке следует отдавать аппаратам с функцией защиты от короткого замыкания и перегрузки;
• УЗО второго уровня можно не устанавливать на безопасные группы оборудования, например, на потолочные источники освещения;
• на душевые кабинки и джакузи рекомендуется устанавливать приборы с пороговым дифтоком 10 мА;
• следует обращать внимание на возможность подключения к аппарату алюминиевых проводов — некоторые устройства работают с ними некорректно.

Установить правильно выбранное УЗО можно и самостоятельно. Этот процесс мало отличается от монтажа розетки или выключателя.

Важно внимательно рассмотреть схему подключения проводов и сделать так, как на ней указано.

Подробная информация о правилах и схемах подключения УЗО в квартире и доме представлена в этой статье.

Выводы и полезное видео по теме

Выбор УЗО с рассмотрением вариантов, а также пояснения особенностей различных схем их подключения:

Правила выбора УЗО, часть 1:

Правила выбора УЗО, часть 2:

Выбор подходящего УЗО, особенно при монтаже двухуровневых систем, лучше доверить профессионалам.

Проще один раз пригласить в дом опытного электрика и проконсультироваться у него, чем менять неподошедший товар в магазине. Ведь на кону стоит здоровье и жизни близких людей, которые будут пользоваться домашними электроприборами.
