Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работ

Электрическая энергия используется в жилищно-хозяйственном секторе повсеместно и активно. Это один из основных энергетических ресурсов, применение которого, однако, совсем небезопасно. С целью обеспечения безопасности используют разные методы защиты.

В частности, подключение УЗО к однофазной сети с заземлением предотвращает поражение человека током, поломку оборудования, возгорание электропроводки. Но чтобы устройство смогло выполнять эти задачи, необходимо правильно подобрать защитный прибор и грамотно внедрить его в электрическую сеть.

Решению этих вопросов и посвящена наша статья. Мы расскажем вам, какие параметры важно учесть при выборе УЗО, обозначим требования по монтажу аппарата, а также опишем порядок работ по подключению устройства к однофазной сети.

Какими мерами защиты обеспечивает УЗО?

Конечно же, внедрение защитных приборов в систему электроснабжения сопровождают определенные правила. Рассмотрим таковые применительно к установке УЗО.

Защитный модуль из серии подобных аппаратов спроектирован как универсальный прибор, поэтому большинство моделей призваны уберечь от различных негативных проявлений в процессе пользования электрическими сетями.

УЗО работает в трех направлениях защиты:

• предотвращение поражения электротоком;
• пробой цепей с последующей утечкой тока на корпус аппаратуры;
• короткое замыкание электропроводки.

Следует отметить: все три направления защиты работают наиболее эффективно при условии подключения прибора по схеме с заземлением.

По сути, не исключается (и часто применяется) также схема без участия «земли». Однако при таком варианте эффективность действия прибора снижается существенно.

Защитная электротехническая аппаратура – это уже неотъемлемая обыденность для современных условий пользования электроэнергией. Подобные устройства совершенствуются стабильно и на текущий момент способны обеспечивать широкий спектр защитных функций

Приборы УЗО считаются обязательным компонентом распределительных электрических щитов любого назначения — стационарно установленных, временного действия, переносных.

Нередко они встраиваются в конструкции розеток или вилок, посредством которых выполняется подключение инструмента и бытовых электроприборов, эксплуатируемых в условиях влажных, пыльных помещений.

Выбор устройства с учетом проектных параметров

Процесс проектирования электроустановок специализированными проектными организациями должен предусматривать довольно сложную задачу выбора подходящих УЗО из ассортимента рынка электрооборудования.

Многообразие приборов УЗО на коммерческом рынке заставляет будущего пользователя внимательно подходить к процессу выбора устройства. Имеющийся широкий ассортимент обеспечивает многообразный выбор, но не гарантирует качества и соответствия параметров

Эта задача действительно сложная. Современный рынок электроприборов, включая УЗО, отличается своеобразным ассортиментом. Это результат отсутствия жесткого контроля качества со стороны государственных структур.

На рынке присутствует масса разнообразных устройств, изготовленных большим числом производителей, многие из которых далеко не всегда придерживаются действующих нормативов.

Потенциальному обладателю УЗО не остается ничего иного, как принимать информацию, что предоставляет производитель устройства. Дополнением гарантий является сертификат соответствия и пожарной безопасности.

Отсутствие таких документов на продаваемый товар – это прямой запрет на установку и эксплуатацию, согласно требованиям действующих стандартов.

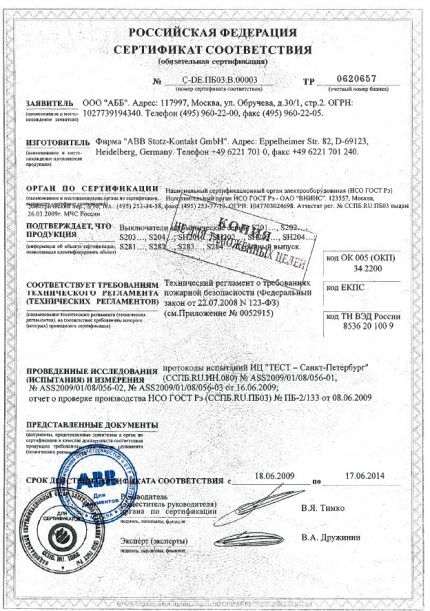

Вот примерно одним из таких документов – сертификатом соответствия, должен комплектоваться любой прибор, который выпущен в продажу. Если устройство УЗО не имеет сертификата соответствия, это уже явный повод для отказа от приобретения (+)

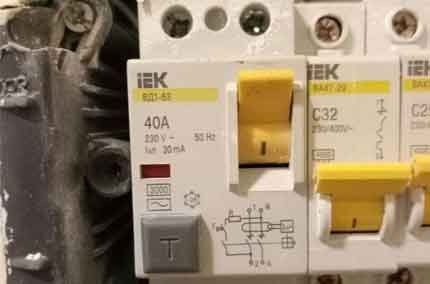

Выбор УЗО всегда сопровождается учетом рабочих эксплуатационных параметров и характеристик, которыми в значительной степени определяется качество и надежность прибора.

Необходимо учесть номинальные показатели:

• напряжения;
• тока;
• дифференциального тока отсечки.

Эти главные характеристики должны соответствовать техническим параметрам проектируемой электроустановки или эксплуатируемой электрической цепи.

Качество и надежность действия УЗО определяется некоторыми показателями, общий физический смысл которых зачастую малопонятен.

Этими параметрами, прежде всего, являются номинальный условный ток короткого замыкания и ток номинальной включающей/отключающей способности.

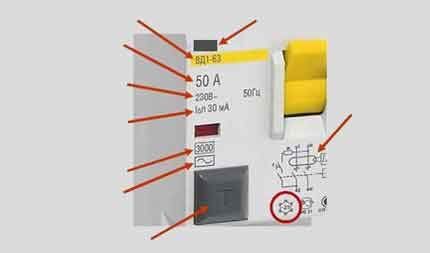

Главные рабочие параметры таких устройств, как УЗО, традиционно выводятся непосредственно на панель самого прибора. Однако вместе с основными параметрами есть ещё ряд в какой-то степени второстепенных, которые также оказывают значимое влияние на работу приборов (+)

Совсем нечасто производители УЗО отмечают в документах на приборы все отмеченные характеристики. Поэтому необходимо правильно оценить все имеющиеся достоинства и недостатки выбираемых устройств.

С точки зрения технической конструкции, УЗО традиционно характеризуют коммутационным прибором, действие которого определяется режимом ожидания. Устройство не имеет признаков, помогающих визуально определить качество работы.

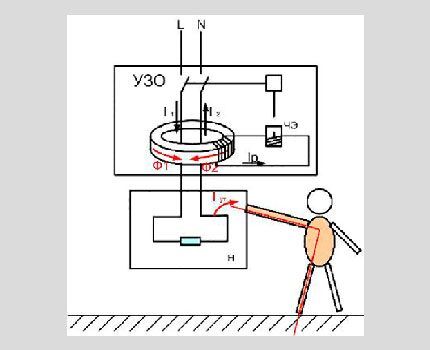

Но существует единый принцип, на основе которого подобные аппараты функционируют одинаково. Прибор включается в цепь рабочего тока и если появляется ток утечки с определенным значением, превышающим значение уставки, УЗО попросту размыкает силовую цепь.

Несмотря на разнообразие конструктивного исполнения УЗО, фактически принцип действия этих устройств остаётся однообразным. Главный принцип действия устройства – обесточивание электрической цепи в случае нарушения установленного параметра токовой утечки (+)

Насколько корректно выполняется размыкание? Оценить быстродействие схемы устройства, коммутационную способность, срок службы и прочие значимые параметры, возможно только методом специализированных испытаний.

Правила для подключения аппарата

Существуют стандарты, коими определяются нормальные условия для установки и последующей эксплуатации УЗО. Эти стандарты зафиксированы, в частности, документами ГОСТ Р 51326.1-99 и Р 51327.1-99.

Поэтому следующих критериев необходимо придерживаться, применяя на практике УЗО:

• оптимальный температурный диапазон окружающей среды -5 + 40°C;
• значение относительной влажности воздуха не выше 50% при +40°C и не выше 90% при +20°C;
• граничное значение высоты над уровнем моря 2000 м;
• отсутствие мощных магнитных полей в непосредственной близости с прибором.

Как указывает ГОСТ Р 50571.3-94, для схем подключения в зданиях важным и необходимым условием нормального действия УЗО в составе электроустановки здания видится отсутствие в зоне его действия какой-либо связи нулевого рабочего проводника с заземленными элементами электроустановки и «земляным» защитным проводником РЕ.

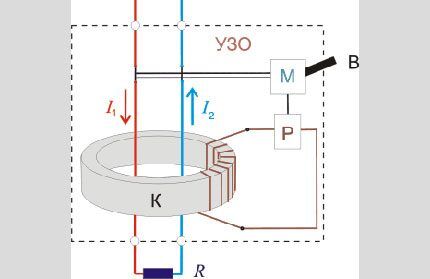

Каждое устройство в моменты эксплуатации осуществляет контроль на утечку в рамках определённых границ. Это называют – зоной чувствительности защитного прибора УЗО. В этой зоне исключается какая-либо связь нулевой шины с заземляющим проводником

Для системы заземления TN-C-S, в распределительных щитах электроустановок, в точках, где разделяется PEN-проводник, следует предусматривать раздельные зажимы либо шины для нулевого рабочего N и нулевого защитного РЕ проводника.

Учитывая, что прибор УЗО реагирует на «земляную» утечку как нулевого, так и фазного проводника, на линиях, как правило, следует ставить автоматические защитные выключатели.

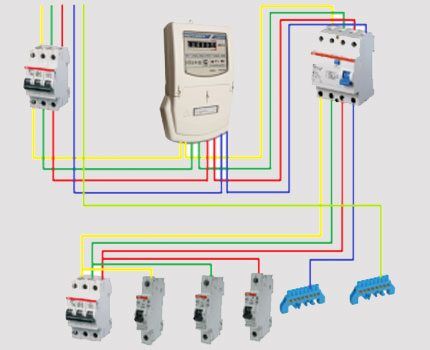

Классическое исполнение схемы типа TN-C-S, где непременным атрибутом коллекции является земляная шина. По мнению многих специалистов эта схема считается оптимальным вариантом для использования УЗО (+)

Внедрение автоматических выключателей позволяет быстро определить неисправный участок цепи путем поочередного отключения отдельных линий.

Благодаря автоматам исключается демонтаж «ВРУ» при обнаружении неисправного участка, включая участок с утечкой по нулевому проводнику.

ГОСТ Р 50571.9-94 содержит конкретные указания, направленные на выполнение действий по защите нулевого рабочего и нулевого защитного проводников.

Проведение работ профессиональными службами

Теоретически и практически тоже с участием специалистов, установка УЗО предполагает выполнение мероприятий по определению порога срабатывания устройства.

Инструктаж установки защитных приборов из серии УЗО всегда требует определённой последовательности монтажа. Первым элементом последовательности, как правило, выступает автоматический выключатель. Затем идут – электросчётчик, УЗО и прочие элементы сети (+)

Существуют установленные правила – своеобразный инструктаж, где отмечается вся последовательность действий в таких случаях.

Ход работ:

1. Прежде всего, от прибора отключается цепь нагрузки по фазе и нулю, для чего используется автоматический выключатель.
2. Далее используется схема подключения к УЗО измерительной аппаратуры и элементов регулировки (потенциометр).
3. Путем изменения сопротивления потенциометра добиваются срабатывания устройства и фиксируют показания тока на измерительном приборе.

Отмеченное значение измерительного прибора в момент срабатывания – это дифференциальный ток УЗО. Зафиксированное показание тока должно находиться в установленном диапазоне.

Если условие не выполняется, установка защитного устройства в цепь запрещается. Необходимо подобрать другой экземпляр, подходящий по параметрам.

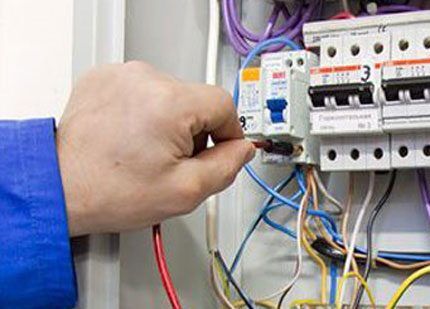

Настройка уже установленного прибора – явление классическое для профессиональных служб. Благодаря точной настройке, выставляется оптимальная защита, что существенно отражается на общей безопасности

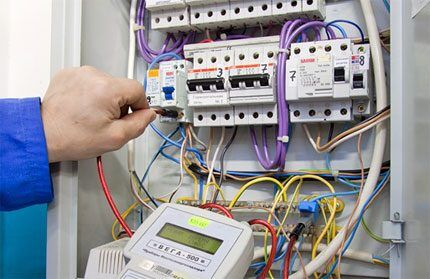

При подключении защитных устройств типа УЗО с заземлением, правилами предполагается также проведение работ, направленных на измерение тока утечки в границах зоны защиты прибора.

Обычно подобные мероприятия обязательны для случаев монтажа электромеханических приборов:

1. Через автомат к устройству защиты подключается нагрузка.
2. Согласно тестовой схеме к прибору подсоединяется измерительная цепь, состоящая из магазина сопротивлений и амперметра.
3. Изменяя магазин сопротивлений, добиваются срабатывания устройства и фиксируют показания амперметра.
4. Ток утечки вычисляют по формуле: Iу = I – Iа, где I – отключающий ток цепи, Iа – показания амперметра.

Полученное значение Iу не должно превышать номинальное значение дифференциального тока УЗО более чем на одну треть.

Настройка сопровождается измерениями токов различных режимов. Для измерений используются амперметры с высокой степенью точности показаний. Такую работу выполнить по силам только специалистам

Если такое превышение зафиксировано, это явный признак того, что в границах зоны защиты прибора находится дефектный участок. Для таких случаев правила ПЭУ требуют исполнения необходимых мероприятий, направленных на устранение тока утечки.

Инструктаж на случай бытовой установки

Внедрение УЗО в электрическую сеть бытового назначения, при условии выполненной настройки под параметры электросети осуществляется с соблюдением ряда требований.

Перечень обязательных к выполнению правил:

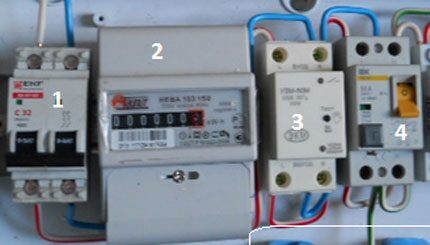

1. Монтировать на входной линии и подключать прибор следует только за автоматическим выключателем. Обычно промежуточным звеном между двумя приборами является еще и счетчик электроэнергии.
2. Монтажные работы выполняются при полностью обесточенной питающей линии.
3. Номинальный ток автомата выбирается равным, или несколько меньшим относительно значения дифференциального тока прибора.
4. Соединения следует выполнять в строгом соответствии с обозначениями и прилагаемой схемой производителя.
5. В первую очередь выполняются соединения на стороне нагрузки с подводкой фазной и нулевой шин на соответствующие клеммы устройства.
6. Затяжка винтов клемм выполняется с некоторым усилием, достаточным для надежности соединений, но без чрезмерной силы.
7. В последнюю очередь, после проверки надежности всех соединений и отсутствия дефектов, устройство подключают к выходным клеммам автомата.

Отношение к монтажу, настройке и запуску в эксплуатацию защитного устройства не терпит формальностей. Все действия необходимо производить внимательно, с точным расчетом и дублирующими проверками.

После окончания проведения всех установочных и настроечных работ осуществляется дублирующий анализ в рабочем режиме электрической цепи. Все измеренные параметры фиксируются в технических журналах

В условиях эксплуатации домашних бытовых сетей нередко стараются решать вопрос подключения УЗО и автоматов  собственными силами.

Однако этот вариант не гарантирует безопасности. Всегда следует выбирать установку профессиональную – при участии специалистов.

Выводы и полезное видео по теме

Этим видео доходчиво рассказывается и демонстрируется, каким способом включается устройство защиты в схему электросети. Рассматриваются различные схемы:

Ознакомившись с правилами подключения УЗО и порядком выполнения работ, а также особенностями монтажа в условиях однофазной сети с заземлением, можно попытаться все сделать своими руками.

Однако этот вариант оправдан только при наличии настроенного аппарата защиты и определенных навыков проведения электромонтажных работ. В противном случае лучшем решением станет приглашение электрика.

Есть опыт самостоятельного подключения УЗО? Пожалуйста, расскажите читателям о нюансах выбора подходящего устройства защиты и особенностях его монтажа. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.
