Что такое селективность автоматических выключателей + принципы расчета селективности

Избирательность или селективность автоматических выключателей — ключевой момент в обеспечении надежной работы электрической цепи. Эта функция способствует предупреждению аварийных ситуаций, подымает на более высокую ступень безопасность.

В случае перегрузки линии, короткого замыкания включается в работу защита только линии с повреждением, остальная часть электроустановки остается в рабочем состоянии. Почему так происходит мы детально разберем в этой статье, рассмотрим основные задачи селективной защиты, схемы подключения и их особенности.

Также уделим внимание расчету селективности и правилам создания карты, снабдив материал наглядными схемами, таблицами и фото. И дополним статью подробными объяснениями в видеороликах.

Значение и основные задачи селективной защиты

Безопасная эксплуатация и стабильная работа электроустановок — это те задачи, которые возложены на избирательную защиту. Она мгновенно вычисляет и отсекает поврежденную зону без прекращения подачи питания на исправные участки. Селективность снижает нагрузки на установку, уменьшает последствия КЗ.

При отлаженной работе автоматических выключателей по максимуму удовлетворяются запросы, относительно обеспечения бесперебойного электроснабжения и как следствие, технологического процесса.

Когда автоматическое оборудование, осуществляющее размыкание, в результате КЗ окажется неисправным, благодаря селективности потребители получат нормальное питание.

Правило, утверждающее, что величина тока, проходящего через все распредвыключатели, установленные за вводным автоматом, меньше обозначенного тока последнего, является основой селективной защиты.

В сумме эти номиналы могут быть и больше, но каждый отдельный обязательно хотя бы на шаг ниже вводного. Так, если на вводе установлен 50-амперный автомат, то следующим за ним устанавливают выключатель, с номиналом по току в 40 А.

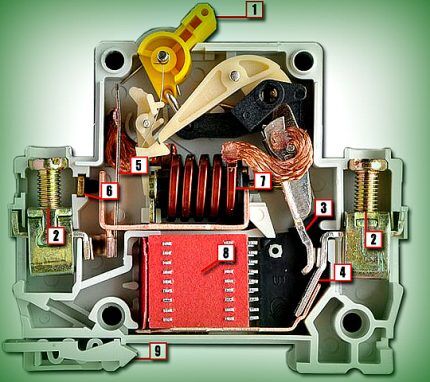

Автоматический выключатель состоит из следующих элементов: рычага (1), клемм винтовых (2), контактов подвижного и неподвижного(3, 4), биметаллической пластины (5), винта регулировочного (6), соленоида (7), решетки дугогасительной (8), защелки (9)

При помощи рычажка как включают, так и выключают впуск тока на клеммы. К клеммам подводят и фиксируют контакты. Подвижный контакт с пружиной служит для быстрого размыкания, а связь цепи с ним выполнена через неподвижный контакт.

Расцепление, в случае перекрытия током своего порогового значения, происходит за счет нагрева и изгиба биметаллической пластины, а также соленоида.

Токи срабатывания настраивают при помощи регулировочного винта. С целью предотвращения появления электродуги во время размыкания контактов, введен в схему такой элемент, как дугогасительная решетка. Для фиксации корпуса автомата существует защелка.

Избирательность, как особенность релейной защиты — это умение обнаруживать неисправный узел системы и отсекать его от действующей части ЭЭС.

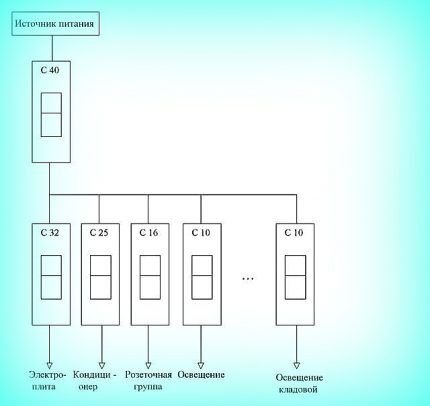

Здесь приведена схема щита, наглядно показывающая, как распределяется нагрузка по квартире. Перед установкой автомата нужно выполнить расчет суммарной мощности оборудования, которое будет подключено к нему

Селективность автоматов — это их свойство работать поочередно. Если этот принцип нарушен, будут греться и автоматические выключатели, и электропроводка.

В результате может возникнуть КЗ на линии, перегорание плавких контактов, изоляции. Все это приведет к выходу из строя электроприборов и пожару.

Допустим, на длинной линии электропередач возникла аварийная ситуация. Согласно главному правилу селективности первым срабатывает автомат ближайший к месту повреждения.

Если в обычной квартире в розетке происходит короткое замыкание, на щитке срабатывать должна защита линии, частью которой эта розетка является. Если этого не произошло, наступает очередь автоматического выключателя на щиток, и только за ним — вводного.

Абсолютная и относительная селективность защиты

Понятие селективности определено ГОСТотм IEC 60947-1-2014. Выделяют два типа селективности — абсолютную и относительную. Если работа защиты скоординирована таким образом, что она срабатывает исключительно внутри защищенной зоны, то это указывает на ее абсолютную селективность.

В этих обстоятельствах максимальный ток селективности становится таким же, как и максимальная отключающая способность расположенного ниже автомата.

Срабатывание в виде резервного, когда не произошло отключение на проблемном участке, называют относительно селективной защитой. При этом происходит отключение выше расположенных выключателей.

В случае превышения заданной величины тока выключателя-автомата, т.е. при отсутствии больших перегрузок, селективная защита действует практически безотказно. Куда труднее добиться этого при коротких замыканиях.

Данные о выпускаемых изделиях предприятия размещают на корпусе прибора и на своих сайтах. Важно правильно читать маркировку автоматов — связки выключателей формируют только по таблицам одного конкретного производителя. Следует учитывать, что группы, устроенные по относительному принципу, обладают большим числом функций.

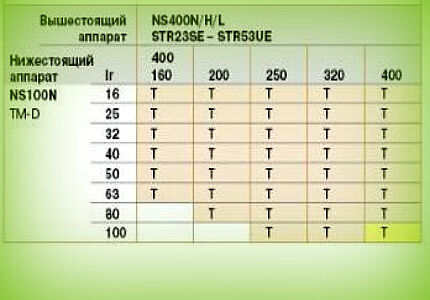

Упрощают задачу таблицы селективности, которые производители прилагают к своим изделиям. Применяя их, создают группы с селективностью срабатывания

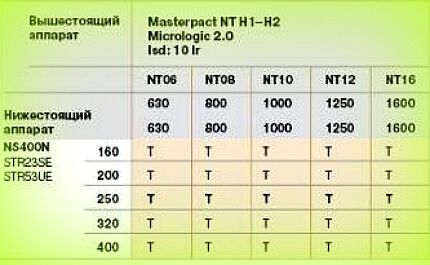

Буква «Т» в таблице обозначает полную селективность пары аппаратов, а число — частичную. Когда ожидаемая пограничная величина тока КЗ меньше, чем число, указанное в таблице, избирательность будет обеспечена

Чтобы проверить избирательность между автоматом выше- и нижестоящим, находят скрещение вертикали и горизонтали. Обеспечение селективности — очень важная задача при питании потребителей, относящихся к особой категории.

При ее отсутствии может произойти остановка производственного процесса, повреждение линий, отключение систем кондиционирования, дымоудаления и других.

Виды селективных схем подключения

Кроме абсолютной и относительной селективности существует еще 7 видов селективной защиты:

• зонная;
• времятоковая;
• энергетическая;
• временная;
• полная;
• частичная;
• токовая.

Для обеспечения требуемой селективности автозащиты электросети с автоматическими выключателями используют разные методы. Но в любом случае важно правильно установить выключатель, следуя выбранной схеме и правилам монтажа.

Вид #1 — полная и частичная защита

Полная защита обозначает, что если последовательно подключена пара автоматов, появление сверхтоков вызывает отключение одного, расположенного вблизи зоны неисправности.

Частичная защита действует по тому же принципу, что и полная, но только после того, как ток достигнет установленной пороговой величины.

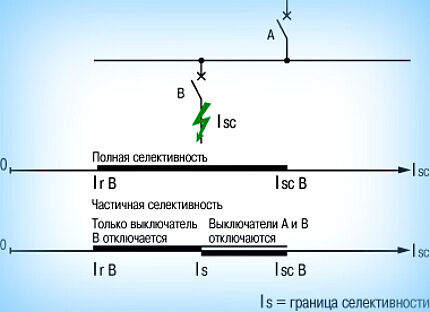

Селективность отключения, обеспечивающаяся автоматами (А и В), заключается в том, что КЗ, в каком бы месте электроустановки оно ни возникло, будет отсечено ближайшим выключателем, находящимся выше этой точки. Оставшиеся устройства не отключатся

Если селективность обеспечена до меньшей из величин тока двух АВ, есть повод говорить о полной селективности между ними. В этом случае предельная величина предполагаемого тока КЗ установки при каких либо обстоятельствах будет равной или меньшей величины тока двух АВ.

Вид #2 — токовый тип селективности

У токовой избирательности основной показатель — предельная токовая отметка. От объекта до ввода значения выстраивают по признаку возрастания. Действие этой избирательности защит основано на той же базе, что и у временной селективности.

Разность только в том, что выдержка делается по значению тока — с приближением точки КЗ к вводу, растут показания тока КЗ. Временной показатель отключения может быть таким же.

Поврежденную из-за КЗ зону определяют посредством уставки срабатывания на разные величины тока. Полной селективность может быть только в условиях, где ток КЗ невысокий, а в промежутке между двумя автоматами есть оборудование, отличающееся немалым электрическим сопротивлением. При таком раскладе токи КЗ будут значительно отличаться.

Применяют такой вид избирательности в основном в конечных распредщитах. Здесь сочетается номинальный ток незначительной величины и ток КЗ с большим полным сопротивлением стыковочных кабелей.

Этот вариант селективности является экономичным, простым и действующим в течение мгновения. Все же зачастую указанная селективность может являться частичной т.к. наибольший ток, как правило, небольшой.

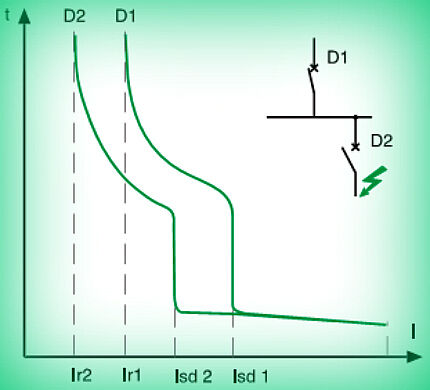

На фото токовая избирательность с применением АВ. При таком виде селективности существует смещение по оси тока токовых характеристик расположенных друг за другом автоматов

Когда значения Isd1 и Isd2 одинаковы или предельно близки, то Is — максимальный ток селективности равен Isd2. Если эти величины намного отличаются, Is = Isd1.

Условием обеспечения селективности по току является соблюдение неравенств: Ir1/Ir2 > 2 и Isd1/Isd2 > 2. В этом случае максимум селективности — Is = Isd1.

К недостаткам относят и быстрый рост уровня уставок защиты от токов большого уровня. Невозможно быстро отключить поврежденную цепочку, если один из автоматов окажется неисправным.

При расчете уставок защиты по току необходимо принимать во внимание действительные токи, проходящие через выключатели, работающие в автоматическом режиме.

Вид #3 — временной и времятоковый вариант

Когда в цепи имеется ряд автоматических выключателей, обладающих идентичными токовыми характеристиками, но разным временем выдержки, то при возникновении неисправности они страхуют друг друга. Тот, что находится в непосредственной близости к месту повреждения, сработает сразу, следующий — через какое-то время и т.д.

На этой 2-уровневой схеме выключатель «А» обладает таким временем выдержки, которое обеспечивает полную селективность с характеристиками АВ «В»

В случае времятоковой селективности защитные приборы реагируют не только на ток, но и на продолжительность реакции. При определенном значении тока через какое-то время задержки срабатывает защита, дистанция от которой к месту КЗ меньше. Исправная часть установки не отключается.

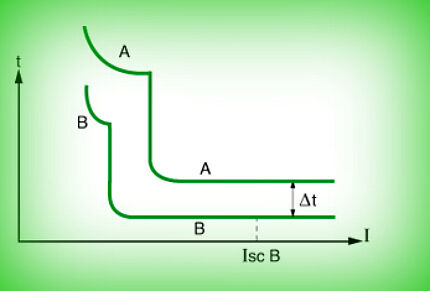

На фото график временной селективности с использованием АВ. Времятоковые характеристики выключателей В и А не пересекаются. Они расположены ступенчато

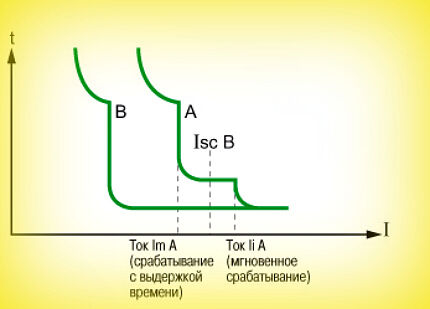

Комбинация токовой и временной селективности увеличивает эффективность отключения. Когда Isc B< Irm A, селективность полная, срабатывание происходит мгновенно. АВ, расположенный выше, снабжен двумя уставками: Im A и Ii А. Первая — является избирательной токовой отсечкой, вторая — мгновенным срабатыванием.

Вид #4 — энергетическая селективность автоматов

При энергетической селективности отключения происходят внутри корпуса автомата. Длительность процесса настолько мала, что ток КЗ не успевает приблизиться к своему предельному значению.

Времятоковая система защиты считается сложной. Здесь задействована не только реакция на ток, но и время, на протяжении которого это происходит.

С возрастанием тока у автомата падает величина времени срабатывания. Базой для этого вида селективности является регулировка защиты таким способом, когда со стороны защищаемого объекта она срабатывает быстрее при всех пороговых значениях тока, по сравнению с автоматом на вводе.

Вид #5 — зонная схема защиты

Зонный способ сложный и недешевый, поэтому применяют его в основном в промышленности. Как только пороговые показатели тока достигают максимума, в центр контроля поступают данные и выбранный автомат срабатывает. Электрическая сеть с таким видом избирательности включает специальные электронные расцепители.

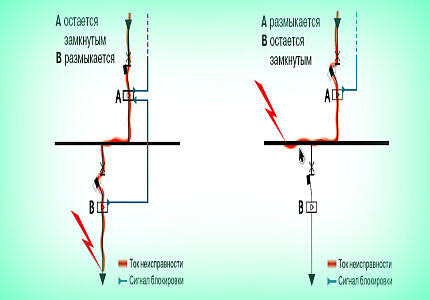

Когда обнаруживается нарушение, от выключателя, расположенного ниже, поступает сигнал к устройству, находящемуся выше. Первый автомат должен отреагировать в течение секунды. Если он не среагировал, срабатывает второй.

Сравнивая этот вид селективности с временной избирательностью, можно увидеть, что время срабатывания в этом случае намного ниже — иногда составляет сотни миллисекунд. Снижается как процент интервенции в систему, так и процент ее повреждения. Уменьшаются тепловые и динамические влияния на части установки. Возрастает число уровней селективности.

Когда токи, протекающие через защитные устройства, достигают большей величины, чем на собственных уставках, сигнал блокировки передается каждым выключателем на защиту более высокого уровня

В случае зонной селективности срабатывает защита, находящаяся со стороны источника питания, если взять за исходную точку место КЗ. До момента срабатывания автомата осуществляется контроль над тем, чтобы защитное устройство с нагруженной стороны не подало аналогичный сигнал.

Но такая избирательность требует присутствия дополнительного источника питания. Поэтому рациональное применение этого вид селективности — системы с высокими параметрами тока КЗ и током значительной величины. Такими являются коммутационно-распределительные аппараты, находящиеся со стороны нагруженности генераторов, трансформаторов.

Расчет селективности автоматов

Грамотный выбор автомата и правильная настройка — основной принцип соблюдения селективности автоматических выключателей. Избирательность для выключателя, находящегося вблизи источника, гарантирует выполнение требования: Iс.о.послед ≥ Kн.о.∙ I к.пред.

Здесь Iс.о послед. — такая величина тока, за которой следует срабатывание защиты. I к.пред. — ток КЗ в конечной точке зоны, на которую распространяется действие автомата, расположенного далеко от энергоисточника. Kн.о. — коэффициент надежности. Его величина находится в зависимости от разброса параметров.

Номинал автомата для цепи подбирают не только путем расчета, но и по такой таблице, ориентируясь на разрез кабелей в схеме

Расклад tс.о.послед ≥ tк.пред.+ ∆t демонстрирует селективность в случае регулировки АВ по времени. tс.о.послед, tк.пред. — интервалы времени срабатывания выключателей, находящихся на большой дистанции от источника питания и расположенных рядом. ∆t — параметр, который берут из каталога и обозначающий временную степень селективности.

Карта селективности и правила ее создания

Времятоковые характеристики всех устройств, включенных в схему электрической сети, изображают на карте селективности. Целью ее составления является максимальное обеспечение защиты автоматов. Основа защиты выключателей — принцип, по которому выключатели подключают друг за другом строго последовательно.

Существует ряд правил, обязательных при создании карты селективности:

1. Установки должны иметь один источник напряжения.
2. Все важные расчетные точки должны хорошо просматриваться. С учетом этого требования необходимо выбирать масштаб.
3. На карте указывают защитные свойства, минимальные, максимальные параметры КЗ в точках системы.

Часто нормы проектирования нарушаются, и карты селективности в проектах отсутствуют. Это может привести к перебоям в электроснабжении потребителей.

На карту наносят характеристики автоматов, подключенных последовательно друг за другом. Саму схему строят в осях

Карта дает полную картину о согласовании уставок. Она предоставляет возможность сравнить работу автоматов по такой характеристике, как селективность.

Времятоковые разновидности осей являются базой не только для построения карт селективности для токовой защиты в виде автоматических выключателей, но и для других ее видов: предохранителей, реле. Обычно одна карта содержит характеристики 2-3 АВ. По оси абсцисс отмечают величину тока в кВ, а по оси ординат — время в секундах.

Выводы и полезное видео по теме

Неполадки при работе автоматических выключателей и их устранение:

Вычерчивание карты селективности посредством специальной программы:

Надежное, безопасное использование электрической проводки невозможно без учета избирательности автоматов. Зная об основных моментах создания селективной защиты, можно грамотно выполнить подбор оборудования для своего технического проекта.
