Как проверить заземление в розетке: способы проверки с помощью приборов

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Виктор Китаев
Последнее обновление: Февраль 2023

Электрические розетки – привычные для потенциального пользователя аксессуары. Их используют повсеместно: в доме, на работе, в общественных местах и т.д. Согласно техническим нормативам, розетки обязаны иметь заземление — это обезопасит домочадцев от удара тока при поломке электроприборов.

Однако, согласитесь, вряд ли кто-то из потребителей может с уверенностью сказать, что все розетки в доме или квартире заземлены. Чтобы выяснить расположение проводов в электропроводке, необходимо провести ряд тестов.

Мы расскажем вам, как проверить заземление в розетке различными способами — по внешним признакам и с использованием специальных инструментов.

Типовая конструкция розетки

Использование техники проверки наличия розеточного заземления может потребоваться в любой момент. Особенно тем людям, кому придётся работать с конкретными электрическими розетками неоднократно.

Эта деталь электрической сети (бытовой или промышленной) имеет простейшую конструкцию.

Конструкция внутренней розетки
Конструктивными сложностями электрическая розетка не блещет. Незамысловатая керамическая или пластиковая основа плюс металлический каркас с крышкой. И тем не менее, электрические розетки совершенствуются

Состоит розетка электрическая из плато круглой или прямоугольной формы. Сделано плато на основе материалов, которые не проводят электричество.

Обычно для изготовления плато розеток применяют:

  • керамику;
  • фарфор;
  • пластик.

Задняя часть плато имеет ровную поверхность, а на передней части имеются фигурные посадочные площадки под электрические контакторы. Материал контакторов, как правило, медь. Закрепляются контакторы на плато жёстко – при помощи клёпок, плюс внедряются в тело плато.

Для соединения с электрической проводкой на контакторах имеются крепёжные винты. Вся эта конструкция закрывается крышкой, имеющей два проходных отверстия под электрическую вилку.

Виды электрических розеток

Промышленностью выпускаются два вида изделий:

  • оснащённые шиной заземления;
  • не имеющие шины заземления.

Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют устанавливать розетки с заземлением.

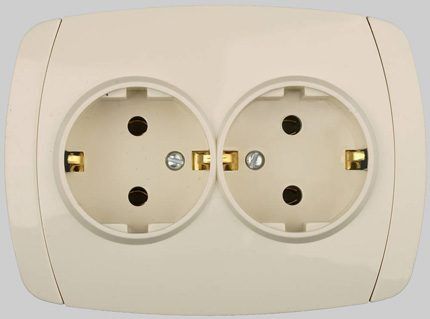

Электрическая розетка Евро
Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления

Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.

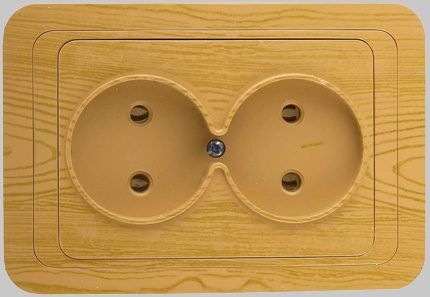

Устаревшая конструкция розетки
Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления

Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.

Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.

Заземление розетки и способы проверки

Проверка наличия заземления на электрических сетях может потребоваться в разных случаях:

  • при смене места жительства;
  • на случай аренды какой-либо недвижимости;
  • когда покупают офис или бизнес;
  • когда делают работу на сторонней территории и т.д.

Рассмотрим общепринятые способы проверки.

Проверка по внешним признакам

Первоначальная и простейшая проверка присутствия заземления делается визуально по внешним признакам. Потенциальному пользователю достаточно оценить внешний интерфейс электрической розетки, чтобы сделать для себя определённые выводы.

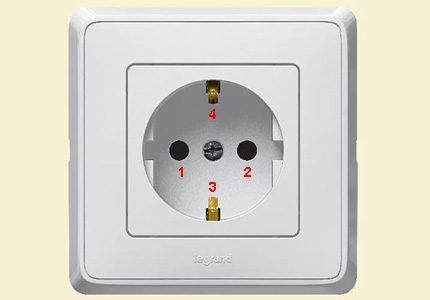

Конструкция евро розетки
Внешние признаки электрической розетки, по которым можно судить о наличии шины заземления: 1, 2 – рабочие контакторы; 3, 4 – биметаллические пластины шины заземления (+)

Так, если внутри розеточной чаши присутствуют характерные детали, указывающие наличие заземляющей шины, тестирование на 50% можно считать успешным. Такими деталями являются специальные прорези в корпусе изделия и проглядывающие сквозь эти прорези контактные биметаллические пластины.

Располагаются эти «усы» заземления обычно в верхней и нижней области розеточной чаши.

Анализ внутренней «начинки»

Чтобы удостовериться в наличии заземления розетки с вероятностью на 75%, придётся вскрыть корпус изделия – отвернуть один винт, удерживающий розеточную крышку и снять её.

Но перед тем как выполнить эту работу, следует обесточить электрические коммуникации – выключить автомат ввода электроэнергии, который обычно устанавливается внутри монтажной щитовой коробки, что находится на лестничной клетке подъезда (вариант для муниципального жилья).

После вскрытия розетки перед пользователем откроется вся существующая раскладка проводников, подключенных к монтажным клеммам прибора.

Для схемы под исполнение «евро» характерным признаком разводки является наличие трёх проводников:

  • фазного;
  • нулевого;
  • заземляющего.

Могут отличатся цвета проводов первых двух проводников. Правда, согласно установленным спецификациям, фаза обычно подводится проводом с цветами изоляции коричневый или белый, а нуль с цветами изоляции синий или чёрный. Но на практике всё может быть совсем иначе.

Подключение розетки вне стандарта
Наглядный пример из бытовой практики, когда полностью игнорируются стандарты подключения электрических розеток. В частности, подключение выполнено проводниками, расцветка которых не соответствует правилам

Третий проводник – заземляющий, конкретно окрашивается в зелёный цвет или в жёлто-зелёный. К тому же этот провод, как правило, имеет увеличенное сечение. Заземляющий проводник внутри корпуса розетки соединяется с контактом шины, которая, в свою очередь, имеет прямую связь с биметаллическими пластинами «евро» интерфейса.

Стандартная подводка к розетке
На этой картинке через монтажный канал выведены проводники, полностью соответствующие правилам монтажа электрических сетей. Расцветка проводов в данном случае корректная. Заземляющий провод имеет увеличенное сечение

Так вот, наличие подключенного провода (жёлто-зелёной, зелёной окраски) на шине «земли»  — это уже 75%  гарантии на тот счёт, что заземление в розетке выполнено.

Останется только проверить работоспособность (целостность) заземляющей шины с помощью специальных приборов.

Тестирование с помощью приборов

Методика тестирования контрольными приборами даёт 100%-ую гарантию присутствия заземления в розетке. Но сам способ проверки с помощью специальных приборов разрешается применять только лицам, имеющим соответствующие допуски. Это важный момент, ведь тестирование приборами, как правило, выполняется при подключенном напряжении.

Подача напряжения на розетки
Подача напряжения в квартирную электрическую сеть, в том числе на розетки, которые требуется проверить приборами на работоспособность заземляющей шины. Щиток может располагаться непосредственно в квартире или в подъезде

Розетки бытовые питаются напряжением 220 В (иногда напряжением 110 В). При подключенном питании становится реальной опасность для лиц, тестирующих элементы электросети. Тем более для тех, кто не имеет понятия о принципе действия электрических сетей.

Тест лампой накаливания

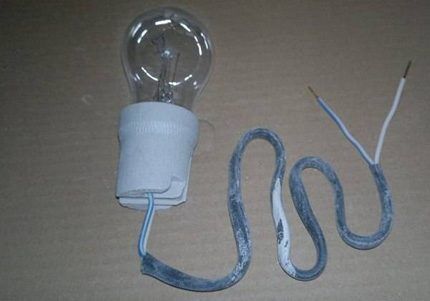

Первый простой способ проверки делается с помощью обычной лампы накаливания, рассчитанной под напряжение существующей сети.

Проверяющему лицу для работы нужно изготовить несложную оснастку:

  1. Взять электрический патрон для лампы.
  2. Подключить к патрону двухжильный провод (20-30 см).
  3. Ввернуть в патрон лампу накаливания.

Концы проводников патрона необходимо зачистить на 7-10 мм от кромки. Если проводники многожильные, следует плотно скрутить жилы зачищенных концов. Для большей безопасности можно оснастить провод наконечниками. На этом подготовка оснастки завершается, можно приступать непосредственно к тесту.

Наглядно процесс определения заземления с применением лампочки продемонстрирует следующая фото-галерея:

Включают автомат питания электроцепи, куда входит розетка. Берут патрон с лампой и подсоединяют концы провода на привычные контакторы розетки (фаза – ноль). Лампа должна ярко светить. Такое подключение свидетельствует о целостности электрической цепи, а также об исправности сделанной оснастки. Этот шаг теста следует выполнять обязательно.

Далее проверяют работу заземления. Конец любого проводника от патрона с лампой соединяют с контактором шины заземления, а оставшийся свободным конец поочерёдно подключают на контакторы розетки.

Если любое из двух подключений зажигает лампу, это значит, шина заземления исправна и подключена к «земле». Тест пройден успешно. В противном случае, заземление розетки отсутствует.

Тестирование стрелочным (цифровым) вольтметром

Для второй методики тестирования заземляющей шины потребуется стрелочный или электронный прибор, измеряющий напряжение. Здесь подойдёт стандартный тестер, например, модели Ц4353.

Прибор измерительный тестер
Специальный измерительный прибор стрелочного типа, которым измеряется не только напряжение (постоянное или переменное), но также сила тока, сопротивление, индуктивность. Желательно иметь такой прибор под руками всегда

Диапазон измерений прибора по напряжению (переменному) должен иметь верхнюю границу не менее 600 В. Сам же принцип тестирования аналогичен проверке лампой. Только вместо подсветки для контроля уже будет использоваться шкала прибора.

Пошаговое исполнение проверки стрелочным тестером:

  1. Установить режим измерения переменного напряжения.
  2. Диапазон измерений установить на 600 В.
  3. Подключить щупы прибора на контакторы розетки (фаза – ноль).
  4. Зафиксировать показания прибора на бумаге.
  5. Подключить один щуп прибора на контактор заземления.
  6. Поочерёдно подключить второй щуп прибора на контакторы розетки.
  7. Показания зафиксировать на бумаге.

Теперь следует сравнить записанные показания, полученные в процессе проверки на шаге 6. Если любое из двух показаний равно или немного меньше, чем значение, полученное на шаге 4, это значит — шина заземления работает. Отсутствие каких-либо показаний прибора свидетельствует о нерабочей или оборванной «земле».

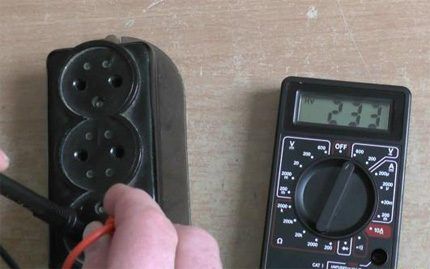

Аналогичным образом процедура выполняется цифровым вольтметром, оборудованным жидкокристаллическим дисплеем. Здесь единственное отличие в работе – более удобное восприятие результата измерений. Цифровой аналог стрелочного прибора – мультиметр. Удобен тем, что выводит результат измерений на экран в виде цифровых значений. Между тем, по степени надёжности и точности измерений уступает стрелочному прибору.

Подробная инструкция проверки напряжения в розетке представлена в этой статье.

Когда необходимо вскрыть розетку

По большому счёту, все вышеизложенные методы тестирования наличия заземления можно выполнить без съёма розеточной крышки. Но тогда гарантии на 100% не представляются возможными по одной простой причине.

Нередко на практике встречаются примеры, когда шину заземления чьи-то «умелые ручки» соединяют с шиной нуля. Делается это проводной перемычкой, установленной между нулём и контактором «земли».

Подключение земли на нулевой контакт
Такие вот казусы нередко встречаются в бытовой практике при обслуживании электрохозяйства. Это недопустимое и грубое, с точки зрения безопасности, действие. Объединять нулевой контактор с контактором заземления недопустимо

Без демонтажа крышки такое «произведение искусств» не обнаружить. Вместе с тем, проверка приборами будет показывать наличие земли. Есть риск ошибки. Поэтому вскрытие крышки актуально всегда на случай проверки.

С точки зрения безопасности для пользователей розетками, соединение «нуля» с «землёй» выглядит крайне неудачным и недопустимым действием.

Земляная шина по правилам электрического монтажа всегда рассматривается отдельно взятой линией коммуникаций, косвенно привязанной к схеме электропроводки в квартире или доме.

А нулевой проводник в любой момент по неосторожности или неопытности обслуживающего персонала может быть перемещён на место фазного провода. Последствия понятны без лишних слов.

Использование в быту заземлённых электрических розеток постепенно становится нормой. Теперь уже каждая современная постройка оснащается электрическим хозяйством, где предусмотрен обязательный монтаж элементов схемы с подводкой к ним шины заземления.

Так обеспечивается высокая степень безопасности для лиц эксплуатирующих здания, пользующихся розетками для работы с разной бытовой техникой.

Выводы и полезное видео по теме

С нюансами установки розетки с заземлением можно ознакомиться с помощью видеоматериала:

Кстати будет замечено: при наличии заземляющей шины в розетках увеличивается степень надёжности бытовой техники. Особо критично на отсутствие «земли» реагирует цифровая аппаратура, а таковая сейчас присутствует повсеместно.

Расскажите, какой способ вы используете для проверки заземления в розетках. Делитесь с читателями собственными навыками, участвуйте в обсуждениях и задавайте вопросы. Блок для комментариев расположен ниже.

Статья была полезна?
Спасибо за Ваш отзыв!
Нет (15)
Спасибо за Ваш отзыв!
Да (74)
Комментарии посетителей
  1. Антон

    Хотел разобраться с вопросом правильности установки заземления в розетках. До этого стояли старые советские, в которых намека не было на наличие заземляющих контактов. Прочитав текст, в котором подробно было описано все нюансы данного процесса узнал для себя много нового. Пригодилось и видео, на котором наглядно показывают подключение розетки. Еще описан довольно-таки простой метод тестирования с помощью лампы, обязательно попробую.

    • Эксперт
      Амир Гумаров
      Эксперт

      Добрый день, Антон. Множество несчастных случаев при тестировании электроустановок лампами накаливания не прошли бесследно – в «Правилах техники безопасности…» появился пункт, запрещающий использование ламп.

      Эти правила, кроме того, оговаривают квалификацию лиц, которым разрешается выполнять тестирование. Даже банальное отключение выключателя, обесточивающего розетку, сопровождается массой страхующий действий – среди них, например, вывешивание плаката, запрещающего включение.

      Скриншот небольшого раздела Правил приложил, но попробуйте почитать их, чтобы осознать сложность ремонта или проверки даже квартирной розетки.

      Прикреплённые фотографии:
  2. Сергей

    Довольно непростой способ с лампочкой. Разве соединив ноль с землей, лампочка будет гореть? А если на входе не только автомат, но и УЗО стоит, его разве не выбьет, и лампочка гореть не будет. А если не глухозаземленная нейтраль, а изолированная. Я не очень разбираюсь, так понахватался, и то считаю такие рекомендации неприемлемыми. Неистребима земля Русская на всяких «умельцев». Интересно, а для чего ноль с землей соединяют, чтобы долбануло кого-нибудь.

    • Эксперт
      Амир Гумаров
      Эксперт

      Добрый день, Сергей. Вы не разобрались – это про ваше «Разве соединив ноль с землей, лампочка будет гореть?». Автор задает следующий алгоритм – проводником, идущим от патрона, касаются «заземляющего контакта», а другим проводником поочередно касаются контактов розетки.

      Относительно УЗО или автомата, которые выбьет – ведь их от включаемой нагрузки не выбивает. Просто роль нагрузки выполняет лампочка.

      Про «ноль» и «землю» – эти цепи соединяются в квартирном щитке (есть и другие варианты), а до этого идут раздельно: по «нулю» течет рабочий ток, по «земле», присоединенной к металлическому корпусу электроустановки, ничего не течет (для ясности приложил скриншот).

      При коротком замыкании на корпус, ток начинает течь по двум проводникам – «заземлению» и «нулевому», что значительно снижает сопротивление эквивалентной цепи. Впрочем, это уже сложная для вас электротехника, но скриншот все-таки приложил.

      Прикреплённые фотографии:
  3. Дмитрий

    Я всегда проверяю заземление с помощью лампочки. Лично для меня это самый простой способ. Для начала необходимо хорошо изолировать всю конструкцию и обязательно взять работающую лампочку. А то как-то проверяли у друга, думали, что «накосячили» где-то, а все дело в ней. Если сработает устройство защитного отключения, то значит, вся система работает так, как необходимо.

    • Эксперт
      Амир Гумаров
      Эксперт

      Дмитрий, прочитайте мой ответ Антону выше.

  4. Андрей

    Какая лампочка?! Простой мультитетр стоит 500 — 700 р. Купить не судьба? Если уж решили в розетку залезть хоть о близких подумайте…
    Вы ещё на язык проверяйте…
