Биогазовая установка для частного дома: рекомендации по обустройству самоделки

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Ирина Якущенко
Последнее обновление: Апрель 2019

Рачительный хозяин мечтает о дешевых энергоресурсах, эффективной утилизации отходов и получении удобрений. Домашняя биогазовая установка своими руками – это недорогой способ воплощения мечты в реальность.

Самостоятельная сборка такого оборудования обойдется в разумные деньги, а вырабатываемый газ станет хорошим подспорьем в хозяйстве: его можно использовать для приготовления пищи, отопления дома и других нужд.

Давайте попробуем разобраться в специфике работы этого оборудования, его преимуществах и недостатках. А также в том, возможно ли самостоятельно построить биогазовую установку и будет ли она эффективна.

Специфика получения биогаза

Биогаз образуется в результате брожения биологического субстрата. Его разлагают гидролизные, кислото- и метанообразующие бактерии. Смесь вырабатываемых бактериями газов получается горючей, т.к. содержит большой процент метана.

По своим свойствам она практически не отличается от природного газа, который используется для промышленных и бытовых нужд.

Биогазовая установка промышленного изготовления
При желании каждый владелец дома может приобрести биогазовую установку промышленного изготовления, но это дорого, а окупаются вложения в течение 7-10 лет. Поэтому имеет смысл приложить усилия и сделать биореактор своими руками

Биогаз – экологически чистое топливо, а технология его получения не оказывает особого влияния на окружающую среду. Более того, в качестве сырья для биогаза используют отходы жизнедеятельности, которые нуждаются в утилизации.

Их помещают в биореактор, где происходит переработка:

  • в течение некоторого времени биомасса подвергается воздействию бактерий. Срок брожения зависит от объема сырья;
  • в результате деятельности анаэробных бактерий выделяется горючая смесь газов, в состав которой входят метан (60%), углекислый газ (35%) и некоторые другие газы (5%). Также при брожении в небольших количествах выделяется потенциально опасный сероводород. Он ядовит, поэтому крайне нежелательно, чтобы люди подвергались его воздействию;
  • смесь газов из биореактора очищается и поступает в газгольдер, где хранится до момента использования по назначению;
  • газ из газгольдера можно использовать точно так же, как природный. Он поступает к бытовым приборам – газовым печам, отопительным котлам и т.п.;
  • разложившуюся биомассу необходимо регулярно удалять из ферментатора. Это дополнительные трудозатраты, однако усилия окупаются. После брожения сырье превращается в высококачественное удобрение, которое используют на полях и огородах.

Биогазовая установка выгодна для владельца частного дома только в том случае, если у него есть постоянный доступ к отходам животноводческих ферм. В среднем из 1 м.куб. субстрата можно получить 70-80 м.куб. биогаза, но выработка газа идет неравномерно и зависит от многих факторов, в т.ч. температуры биомассы. Это осложняет расчеты.

Схема устройства производительной установки
Биогазовые установки идеально подходят для фермерских хозяйств. Отходы жизнедеятельности животных способны дать достаточно газа для полноценного обогрева жилых помещений и хозяйственных построек

Чтобы процесс получения газа был стабильным и непрерывным, лучше всего строить несколько биогазовых установок, а субстрат в ферментаторы закладывать с разницей во времени. Такие установки работают параллельно, а сырье в них загружают последовательно.

Это гарантирует постоянную выработку газа, благодаря чему можно добиться его непрерывного поступления к бытовым приборам.

Схема эффективной домашней установки
В идеале биореактор должен подогреваться. Каждые 10 градусов тепла увеличивают выработку газа вдвое. Хотя обустройство подогрева требует вложений, это окупается большей эффективностью конструкции

Самодельное биогазовое оборудование, собранное из подручных материалов, обходится гораздо дешевле установок промышленного производства. Его эффективность ниже, но вполне соответствует вложенным средствам. Если есть доступ к навозу и желание приложить собственные усилия для сборки и обслуживания конструкции, это очень выгодно.

Преимущества и недостатки системы

Биогазовые установки имеют немало преимуществ, но и недостатков хватает, поэтому перед началом проектирования и строительства следует все взвесить:

  • Утилизация отходов. Благодаря биогазовой установке можно получить максимум пользы от мусора, от которого все равно пришлось бы избавляться. Эта утилизация менее опасна для окружающей среды, чем закапывание отходов.
  • Возобновляемость сырья. Биомасса – это не уголь и не природный газ, добыча которых истощает запасы ресурсов. При ведении сельского хозяйства сырье появляется постоянно.
  • Относительная небольшое количество СО2. При получении газа окружающая среда не загрязняется, а вот при его использовании в атмосферу выделяется небольшое количество двуокиси углерода. Оно не опасно и не способно критично изменить экологию, т.к. его поглощают растения в процессе роста.
  • Умеренное выделение серы. При сгорании биогаза в атмосферу попадает небольшое количество серы. Это негативное явление, однако его масштабы познаются в сравнении: при сжигании природного газа загрязнение окружающей среды окислами серы гораздо больше.
  • Стабильная работа. Производство биогаза более стабильно, чем работа солнечных батарей или ветряков. Если энергией солнца и ветра нельзя управлять, то биогазовые установки зависят от деятельности человека.
  • Можно использовать несколько установок. Газ – это всегда риски. Чтобы снизить потенциальный ущерб в случае аварии, можно рассредоточить по участку несколько биогазовых установок. Если правильно спроектировать и собрать систему из нескольких ферментаторов, она будет работать стабильнее, чем один крупный биореактор.
  • Выгоды для сельского хозяйства. Для получения биомассы высаживают некоторые виды растений. Можно выбрать такие, которые улучшают состояние грунта. Например, сорго снижает эрозию почвы, улучшает ее качество.

У биогаза есть и недостатки. Хотя это относительно чистое топливо, оно все же загрязняет атмосферу. Также могут возникать проблемы с поставками растительной биомассы.

Безответственные владельцы установок нередко заготавливают ее так, что истощают землю и нарушают экологический баланс.

Расчет рентабельности установки

В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.

1 м.куб. биогаза обеспечивает такое же количество тепловой энергии, как:

  • дрова – 3.5 кг;
  • уголь – 1-2 кг;
  • электричество – 9-10 кВт/ч.

Если знать примерный вес сельскохозяйственных отходов, которые будут доступны в течение ближайших лет, и количество необходимой энергии, можно просчитать рентабельность биогазовой установки.

Простая установка из компостной кучи
Один из главных недостатков добычи биогаза – запах. Возможность использования небольших компостных куч – это большой плюс, но придется терпеть неудобства и тщательно контролировать процесс, чтобы не спровоцировать распространение болезнетворных микроорганизмов

Для закладки в биореактор готовят субстрат, в который входят несколько компонентов в таких пропорциях:

  • навоз (лучше всего коровий или свиной) – 1.5 т;
  • органические отходы (это могут быть перегнившие листья или другие компоненты растительного происхождения) – 3.5 т;
  • подогретая до 35 градусов вода (количество теплой воды рассчитывают так, чтобы ее масса составляла 65-75% от общего количества органики).

Расчет субстрата сделан для одной закладки на полгода, если исходить из умеренного потребления газа. Примерно через 10-15 дней процесс ферментации даст первые результаты: газ появится в небольших количествах и начнет заполнять хранилище. Через 30 дней можно ожидать полноценной выработки топлива.

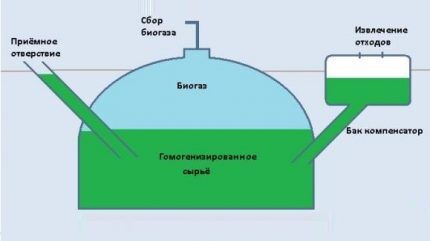

Индийский вариант простой биогазовой установки
Оборудование для производства биогаза пока еще не особенно распространено в нашей стране. Во многом это связано с плохой информированностью людей о преимуществах и особенностях работы биогазовых систем. В Китае и Индии многие небольшие фермерские хозяйства оборудованы кустарными установками для получения дополнительного чистого топлива

Если установка работает правильно, объем биогаза постепенно будет увеличиваться, пока субстрат не перегниет. Производительность конструкции напрямую зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.

Чертеж упрощенной бытовой установки
В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь.

Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Заглубление биореакторов в землю
Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1 — подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.

Яма под биогазовую установку
От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ

Этап 2 — обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.

Полимерные канализационные трубы
Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 3 — монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру, без которого не обойтись.

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Более подробно отом, как сделать биогаз из навоза читайте  в этом материале.

Самодельная биогазовая установка на участке
Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом

Способы подогрева биореактора

Микроорганизмы, перерабатывающие субстрат, есть в биомассе постоянно, однако для их интенсивного размножения нужна температура 38 градусов и выше.

Для подогрева в холодный период можно использовать змеевик, подсоединенный к системе отопления дома, или электрические нагреватели. Первый способ экономически выгоднее, поэтому чаще используют именно его.

Биогазовую установку необязательно заглублять в землю, есть и другие варианты обустройства. Пример работы системы, собранной из бочек, приведен в видеоролике ниже.

Подогрев субстрата в биореакторе
Проще всего обустроить подогрев снизу, проложив трубу от системы отопления, но эффективность работы такого теплообменника относительно низка. Лучше обустроить внешний обогрев, в идеале – паром, чтобы биомасса не перегревалась

Выводы и полезное видео по теме

Хотя в сборке и обустройстве биогазового оборудования нет ничего сложного, нужно быть предельно внимательным к деталям. Ошибки недопустимы, т.к. могут привести к взрывам и разрушениям. Предлагаем видеоинструкции, которые помогут разобраться в устройстве установок, правильно их собрать и дополнить полезными приспособлениями для более удобного использования биогаза.

В видеоролике рассказано, как устроена и работает стандартная биогазовая установка:

Пример самодельной биогазовой установки. Видеоурок по обустройству системы своими руками:

Видеоинструкция по сборке биогазовой установки из бочки:

Описание процесса изготовления мешалок для субстрата:

Подробное описание работы самодельного газового хранилища:

Какой бы простой ни была биогазовая установка, выбранная для частного дома, не стоит на ней экономить. Если есть возможность, лучше купить разборный биореактор промышленного производства.

Если нет – изготовить из качественных и устойчивых материалов: полимеров, бетона или нержавеющей стали. Это позволит создать по-настоящему надежную и безопасную систему газоснабжения дома.
