Установка и монтаж газгольдера для частного дома: порядок проектирования и проведения монтажных работ

Газоснабжением жилого дома определяется некий уровень комфорта для обитателей жилища. Загородные дома, оснащённые централизованной подачей газа, считаются более благоустроенными.

Для владельцев недвижимости, не имеющих возможности подключиться к централизованной сети, существует альтернатива. Это установка газгольдера – сооружения, призванного обеспечить автономную систему газом. Давайте вместе разберемся в порядке проектирования и монтажа газгольдеров для дома.

Что такое газгольдер?

Техническая классификация устройства бытового газгольдера определяет его в качестве накопителя сжиженного газа. Таким образом, газгольдер бытовой представляется сосудом, предназначенным под заполнение и хранение сжиженного газа.

Конечно же, для таких целей используется резервуар, который соответствует требованиям, предъявляемым к подобным установкам. Кроме того, газгольдеры под сжиженный газ комплектуются полным набором автоматических средств, обеспечивающих безопасность при эксплуатации опасных сосудов.

Так выглядит одна из возможных модификаций бытового газгольдера – резервуара для сжиженного газа, широко используемого частными хозяйствами в качестве источника дешёвого энергоносителя

Отсюда само собой напрашивается пояснение: устанавливать, запускать в работу и проводить периодический контроль газгольдера призваны рабочие и служащие специальных организаций. Это сопоставимо примерно с тем случаем бытовой жизни, когда в доме устанавливается газовый котёл или газовая колонка.

Ну и ещё в дополнение к справке: обычно заправка газгольдеров выполняется сжиженной смесью пропана бутана. Это низкомолекулярные углеводороды, характерной чертой коих является лёгкий переход из состояния жидкости в газообразное состояние. Частота процесса заправки газгольдера, как правило, не чаще 1-2 раз в течение календарного года.

Также рекомендуем прочесть статью, в которой мы подробно разобрались в вопросе стоимости установки газгольдера на участке. Подробнее — читайте далее.

Варианты монтажа резервуаров

Вариации монтажа газгольдеров ограничиваются двумя способами:

1. Установка на поверхности.
2. Установка под землёй.

Для первого варианта монтажа характерным условием является установка в местах территории частного хозяйства, куда солнечные лучи проникают в малом объёме. Также выбирается участок территории, по возможности максимально защищённый от воздействия внешних природных факторов (сильного ветра, оползней, подвижек почвы и т.п.).

К ёмкости резервуара каких-то конкретных требований не предъявляется. Объём газгольдера полностью определяется потребительскими нуждами и пожеланиями владельцев загородного дома.

Котлован с погруженным в него газгольдером бытового назначения. Крепление резервуара выполнено ленточными стяжками. Корпус резервуара обработан защитным покрытием. Под крышкой горловины смонтирована автоматика

Газгольдеры подземной установки монтируют ниже уровня поверхности грунта. Заглубление резервуаров выполняется до глубины, когда верхний уровень сосуда окажется в точке заглубления не менее 0,6 м от уровня поверхности земли.

На одном уровне с поверхностью грунта или чуть выше остаётся лишь заправочная горловина бака. При таких условиях заглубления исключается возможное промерзание резервуара в зимний период времени, плюс бак газгольдера надёжно защищается от возможных механических воздействий.

Независимо от разновидности монтажа, расположение газгольдеров на бытовом участке допускается не ближе 10 метров от жилых построек и различных технических коммуникаций.

Проект установки бака под сжиженный газ должен предусматривать лёгкие удобные подходы/подъезды для выполнения заправки газом, технического обслуживания. Наличие каких-либо инженерных коммуникаций в непосредственной близости от сооружения не допускается.

Основной расчётный параметр для установки в частном хозяйстве – это объём газгольдера. Согласно нормативам, расчёт ведётся с упором на метр квадратный полезной площади жилища. Среднестатистическая цифра расхода газа для районов с умеренным климатом не превышает 35 м³ на 1 м².  Отсюда можно посчитать примерный объём резервуара.

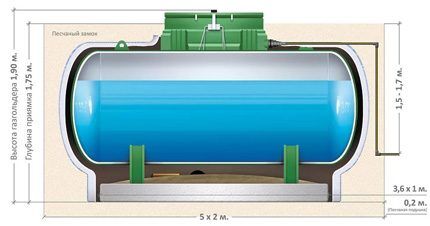

Стандартные параметры, которые должны применяться для установки газгольдеров бытового назначения. Возможен некоторый отход от нормативов в сторону увеличения, но незначительный. Параметры напрямую зависят от размеров резервуаров

Более точную цифру объёма получают, если вести расчёт по значению потребления газа отопительным котлом. Здесь просто берётся показатель номинальной мощности отопительного оборудования из паспортных сведений и умножается на требуемый расход газа. Затем подсчитывают годовую потребность топлива.

Выполняя расчёты, следует принимать к сведению тот факт, что газгольдеры заполняются жидким газом не более чем на 85% объёма резервуара.

Проведение монтажных работ

Львиная доля установок бытовых газгольдеров традиционно выполняется в подземном варианте. Такой монтаж считается более приемлемым с точки зрения безопасности, плюс скрытый газгольдер не портит ландшафтный вид.

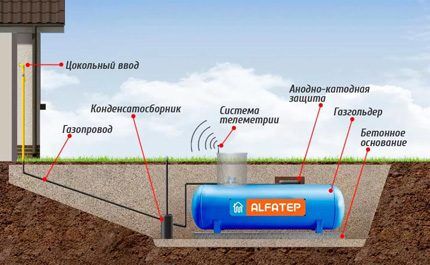

Схема на базе которой выполняется проектирование под классическую установку бытовых газгольдеров с применением варианта монтажа заглублением в область грунта. На основе этой схемы выполнены большинство газовых автономных станций

Также с учётом достаточно суровых климатических условий средней полосы монтажу газгольдеров в подземном варианте отдаётся больше предпочтений. Так меньше проблем с поддержанием устройства в рабочем состоянии при низких зимних температурах.

Наглядно этапы работ по подземной установке и последовательность их проведения продемонстрирует следующая галерея фото:

Как монтируют заглубленный резервуар?

Выбрав подходящее по всем требованиям место на территории частного хозяйства, организуют работы по разметке участка, установке и выемке грунта. Размеры будущего котлована, что должен использоваться под газгольдер, определяют на основании документации резервуара.

Изготовленный котлован дополнительно подготавливают под загрузку ёмкости:

• укрепляют донную часть;
• ставят на дне котлована каркас для фундамента с анкерным крепежом;
• заливают каркас бетоном, включая основания анкерных шпилек.

После застывания бетонной заливки начинают монтаж резервуара. Для массивных газгольдеров может потребоваться аренда крана. Небольшие газгольдеры опускают в котлован с помощью лебёдок или подобных инструментов.

Разгрузка газгольдера автокраном с последующей установкой резервуара в подготовленный котлован. Для монтажа резервуаров меньшего объёма часто применяют ручные подъёмные средства

Спущенную в котлован ёмкость помещают на анкерные шпильки фундамента, выравнивают по горизонту, используя подкладки под лапами, закрепляют. Для крепления резервуаров, конструкция которых без опорных лап, используют металлические ленты или тросы.

Электрохимическая защита газгольдеров

На следующем этапе монтажа газгольдера выполняют работы по устройству защиты от коррозии. Обычные методы защиты здесь не подходят. Нужна качественная электрохимическая технология.

Как правило, применяют одну из двух методик электрохимической защиты:

1. Активная.
2. Протекторная.

Активная электрохимическая защита часто используется на резервуарах, изготовленных на российских предприятиях. Этот вариант защиты наиболее эффективен для металла, подверженного коррозии (в частности, сталь 09Г2С). Именно из такого типа металла сделаны газгольдеры российского производства.

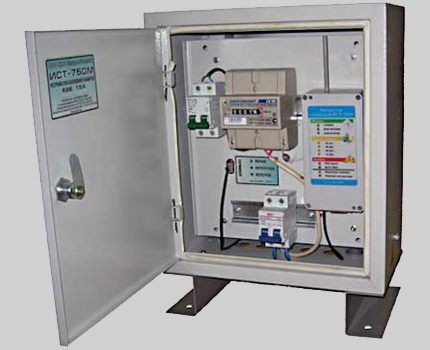

Так выглядит схема активной электрохимической защиты газгольдера, которая используется с резервуарами отечественного производства. Затратный вариант, учитывая необходимость постоянного потребления схемой электроэнергии

Защита по катоду осуществляется электрической схемой, мощность потребления которой составляет 0,75 – 0,90 кВт. Довольно-таки затратная станция для частного хозяйства, но иного решения пока что не придумано.

Альтернатива для активной станции защиты – протекторная анод/катодная система. Эта конструкция тоже имеет свои недостатки, но избавляет потребителя от затрат на электроэнергию. Применяется в комплекте с резервуарами импортного производства. Принцип действия такой системы основан на «перехвате» активной коррозии металлом, обладающим повышенным электроотрицательным потенциалом (например, алюминий).

Вариант электрохимической защиты протекторного типа, используемой с большинством изделий импортного производства. Здесь не требуется электроэнергии, но есть необходимость замены рабочего элемента по мере его износа

Для обоих методов электрохимической защиты необходимы соответствующие расчёты с упором на тип ёмкости, её габаритные размеры и прочие факторы. Расчётами определяется место установки электрохимического протектора или мощность активной катодной защиты. На стадии проектирования установки газгольдера этот момент должен обязательно учитываться.

Протекторные системы видятся более привлекательными с точки зрения экономии. Но применять их можно не ко всем типам резервуаров.

Заземление и защита от разряда молнии

Функции заземления газгольдеров, по сути, могут взять на себя системы электрохимической защиты. Однако от разряда молнии бытовой газгольдер защищать необходимо индивидуально в любом случае.

Применительно к монтажу установки здесь возможны следующие действия:

1. Изготовление контура заземления.
2. Установка и заглубление контура по периметру котлована на глубину не менее 1,8 м.
3. При необходимости (для подвижных грунтов) усиление контура арматурными элементами.

Подробную инструкцию о том, как сделать контур заземления своими руками можно прочесть в этом материале.

В конечном счёте, все элементы монтажа, входящие в систему газораспределительного устройства, необходимо объединить в общий контур заземления, чтобы тем самым обеспечивалась комплексная защита (согласно ПБ 12-609-03). Значение сопротивления общего контура допускается на уровне 10 Ом и не более того.

Промышленный газгольдер, надёжно защищённый сразу группой молниеотводов. Для случая с бытовым резервуаром обычно требуется только один молниеотвод. Но в любом случае грозовая защита обязательна

Молниеотвод устанавливается на расстоянии не менее 12 м от границы котлована газгольдера и соединяется с контуром заземления. Высота мачты молниеотвода делается не меньше 7 м.

Завершение устройства газгольдерной системы

После исполнения всех монтажных мероприятий по установке газгольдера, систему требуется проверить на герметичность. Опрессовку допустимо провести сжатым воздухом. Значение испытательного давления берут из расчёта рабочего давления резервуара (в паспорте), увеличенного в полтора раза. Для набора испытательного давления к ёмкости подключается воздушный компрессор.

Процесс опрессовки газгольдера, установленного на территории одного из частных хозяйств. По этой же линии, после запуска установки в работу, должен будет закачиваться в резервуар сжиженный пропан бутан

Набор давления следует вести в режиме плавной фазы. При этом обязательно требуется контролировать уровень давления по манометрам. Один манометр ставят непосредственно на выходном штуцере компрессора, второй на верхней стороне корпуса ёмкости.

После набора уровня давления, соответствующего испытательному значению, останавливают компрессор, перекрывают кран на линии подачи воздуха и оставляют систему на 5-6 часов выдержки. Затем проверяют падение давления. Если спад больше 0,5 – 0,8 АТИ, система имеет утечку. Спад меньше этих значений свидетельствует об удовлетворительной герметизации.

Установленный и проверенный на герметичность газгольдер засыпается речным песком. Засыпка делается на 80% глубины котлована. Остальная часть засыпается грунтом

Завершив опрессовку, приступают к засыпке котлована с резервуаром. Засыпка ведётся мелким  речным песком до отметки на 0,3-0,5 м ниже уровня поверхности земли. Выполнив засыпку песка по всей области котлована, насыпь тщательно трамбуют или дают улежаться в течение 1-2 суток.

Установка емкости для хранения и потребления газа не считается завершенной, если не выполнены следующие работы:

Затем оставшуюся верхнюю область котлована засыпают несвязным грунтом до уровня поверхности всей территории. Последний этап – опрессовка линии подвода газа к зданию. При нормальном завершении опрессовки установку можно считать завершённой.

Выводы и полезное видео по теме

Кратко и емко про автономное газоснабжение частного хозяйства:

Судя по описанию процесса проектирования и монтажа, обеспечить частный дом автономной газовой станцией вполне возможно небольшими силами и с приемлемыми для семейного бюджета затратами. И достаточно многие  владельцы загородной недвижимости, удалённой от централизованных газовых коммуникаций, используют такую возможность. Итог очевидный – удобство и повышенный жизненный комфорт.

У вас есть практический опыт использования и установки газгольдеров? Или хотите задать вопрос по теме статьи? Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь опытом в блоке под статьей.
