Система дымоудаления: устройство и монтаж противодымной вентиляции

Места массового скопления людей должны быть оборудованы противопожарной сигнализацией. Но так как угарный газ невидим и распространяется с большой скоростью, то помимо сигнализации обязательна система дымоудаления (СДУ) — комплекс воздуховодов и оборудования для принудительного отвода дыма из помещения.

Разберемся, какие элементы входят в СДУ, каковы особенности проектирования системы для частных домов и общественных помещений. Кроме того, обозначим нормы расчета, монтажа и правила обслуживания комплекса дымоудаления.

Виды систем удаления дыма

Систему отвода дыма из помещения устраивают в том случае, если велика угроза возгорания заполнения замкнутого пространства ядовитыми летучими выделениями.

Установка ее рациональна, если удалить продукты сгорания банальным проветриванием невозможно или даже при открытом окне движение загрязненной воздушной массы к окнам будет слишком медленным.

По способу удаления задымленного воздуха из помещений системы можно разделить на два вида:

1. Статические.
2. Динамические.

Их функционал базируется на принципиально разных процессах.

Статическая СДУ в момент обнаружения возгорания отключает вентилирование и подачу кислорода извне и блокирует дым в одном помещении, препятствуя его распространению.

Если есть вероятность заполнения помещения токсичными газами при возгорании, не стоит экономить на устройстве системы дымоудаления (+)

При этом температура в помещении нагревается до критических отметок в 1000°С. Если через это помещение проходит эвакуация людей из здания, то это опасно и может привести к отравлениям, ожогам и затруднению эвакуации.

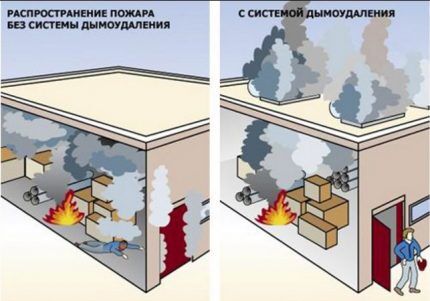

Динамические СДУ работают иначе. Происходит усиление циркуляции воздуха за счет работы мощных вентиляторов и удаление угарного газа, что препятствует скапливанию дыма.

Уровень задымленности снижается, но концентрация угарного газа все равно имеет место. Также продолжается повышение температуры воздуха. Основное назначение динамической СДУ – выиграть время для проведения эвакуации. Она превосходно справляется с этой целью.

Если говорить о ценовом критерии, то статические СДУ обходятся дешевле динамических. Это один из тех случаев, когда лучше не экономить на безопасности. При использовании динамических систем выше шансы избежать отравлений летучими токсинами. Стоит отметить, что правилами пожарной безопасности разрешены к установке оба вида систем.

Даже самая простая вентиляция значительно увеличивает шансы на спасение при пожаре. Именно из — за отсутствия СДУ в старых высотных домах возникает необходимость в их модернизации. Это же касается старых зданий, приспособленных под складские и производственные нужды

Основные и дополнительные составляющие СДУ

Основными элементами динамической системы являются мощные вентиляторы, которые прокачивают воздух. Они удаляют из помещений не только угарный газ, но и мелкую взвесь, такую как пепел, сажа, гарь.

Это оборудование в состоянии работать с воздухом, температура которого не превышает 600°С. Этого запаса прочности достаточно для обеспечения безопасного вывода из здания людей.

Вентиляторы прокачивают воздушные массы через дымовые шахты. Это разветвленная сеть каналов, которая смонтирована согласно проекту. Разные участки СДУ имеют разную пропускную способность — это зависит от сложности системы.

Трубы, предназначенные для отведения воздуха в помещениях небольшого объема, имеют меньший периметр и не соединяются с общим ходом дымовой шахты

Эти элементы выполнены из негорючих материалов. Наиболее популярны дымовые шахты из холоднокатаной черной стали.

Еще одной составляющей СДУ является огнезадерживающие клапаны. Их задача не пропускать пламя в вентиляцию и препятствовать его распространению по зданию. В основном используются модели с электрическим или электромагнитным приводом.

Свежий воздух поступает по воздуховодным каналам. Они представляют собой трубы, к которым подсоединены вентиляторы, осуществляющие подпор масс воздуха. Каналы подводятся к местам, по которым осуществляется эвакуация людей, в том числе в шахты лифтов.

Главным составляющим любой СДУ является блок управления. Панель подключается к пожарной сигнализации, реже — напрямую к датчикам.

Как только подается сигнал о возгорании, блок управления включает СДУ, которая начинает удалять дым из здания. При этом автоматика открывает все люки и регулирует работу вентиляторов

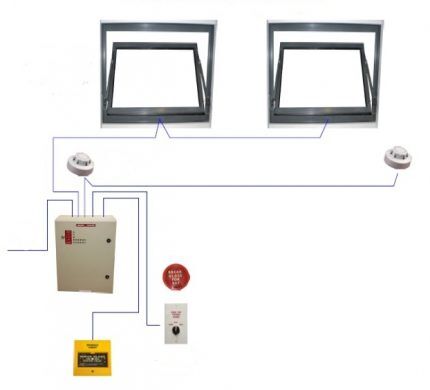

Еще одним элементом системы является автоматика, открывающая при пожаре окна и двери. Эти элементы не входят в обязательный состав систем. Они используются в местах, где присутствует большая площадь остекления, и это вызывает невозможность монтажа дымовых шахт.

Использование СДУ в частных домах

По нормам в жилых домах не требуется установка СДУ. Считается, что для освобождения от продуктов сгорания достаточно открытых окон. Исключением могут быть только здания, которые принадлежат частным лицам и используются в коммерческих целях. Например: отель, пансионат, частная клиника или школа.

Так как количество жильцов в загородном доме обычно невелико, работа стандартной системы вывода дыма из помещения во время пожара позволяет людям практически в безопасных условиях покинуть дом.

Для извещения о возгорании достаточно установить пожарную сигнализацию. Этого вполне хватит для частного дома.

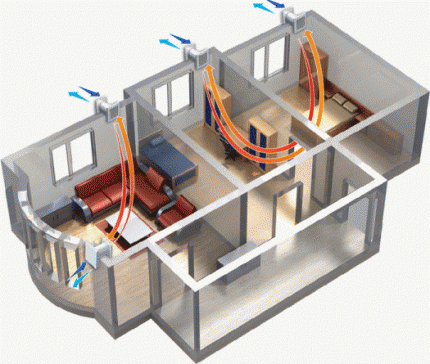

Если возникает желание обезопасить свое пребывание в частном доме, можно использовать другой тип устройства вентиляции, которая удаляет дым. Это комплекс электроники, управляющей открытием дверей и окон, при получении сигналов с датчиков (+)

Нужно обращать внимание на чувствительность устанавливаемых датчиков. Если они имеют низкий порог срабатывания, то эффективность работы всей системы резко снизится.

Нормы пожарной безопасности для установки

Для мест массового скопления людей требования иные. В многоэтажных домах от этой системы зависят жизни людей. При массовом покидании своих квартир, жильцы будут вынуждены двигаться медленно, так как вместимость лифтов ограничена, а спуск по лестнице занимает время.

В обязательном порядке СДУ устанавливают в следующих помещениях:

• жилых многоэтажных домах;
• торговых, деловых, спортивных и культурных центрах;
• производственных помещениях;
• инфраструктурных объектах и школах.

Также эти требования относятся к объектам игорного и развлекательного бизнеса. Кроме этого есть другие объекты, к которым применяют эти требования.

Проектирование СДУ в здании

Перед расчетом и проектированием СДУ нужно изучить факторы, которые необходимо учитывать:

1. Характеристики здания — этажность, площадь и четкий план эвакуации при пожаре.
2. Особенности остекления — количество, расположение и площадь окон.
3. Характеристика дымопроницаемости материалов из которых выполнено здание, теплоизоляция и фасад.

Разработка проекта СДУ здания может проводиться только компаниями, которые получили лицензию МЧС РФ. Составленный проект также перед установкой должен быть согласован с МЧС.

Основные места пролегания СДУ

В зданиях высотой более 28 м разного назначения от административного до хозяйственно – бытового, система отведения дыма и продуктов сгорания обязательна. Высота строения определена без учета подвального и чердачного технического помещения.

СДУ должна проходить по коридорам длинной более 15 м, где нет естественных источников поступления свежего воздуха, отсутствуют оконные проемы, балконы и лоджии.

В помещениях цокольного этажа и коридорах, если они используются не только для обслуживания коммуникаций здания, но и в качестве подземных паркингов, складов и производственных помещений. Пути эвакуации из цокольного этажа также нуждаются в СДУ

Помимо общих коридоров, должен быть предусмотрен способ вывода продуктов горения из каждого цеха, производственного или административного помещения, в котором длительно пребывают люди.

Если в помещениях или коридорах предусмотрена система автоматического открывания окон при срабатывании пожарной сигнализации, то прокладывать в них СДУ необязательно.

Где можно не монтировать систему удаления дыма

В помещениях, которые оборудованы автономными системами пожаротушения порошкового, пенного или водяного типа. Это относится к системам, которые определяют очаг возгорания и тушат его автоматически. Стоит отметить, что автостоянки являются исключением.

Если в каждом помещении установлена СДУ, то общий коридор допускается не оборудовать системой отвода продуктов горения. Это правило действует, только если каждое помещение имеет площадь меньше 50 кв. м. В противном случае установка противодымной вентиляции в коридоре будет обязательна.

Как рассчитать необходимый объем вентиляции

Есть четкие рекомендации по проектированию, данные МЧС РФ. В документе даны формулы для расчета необходимых параметров вентиляции. Также в тексте рекомендаций даны таблицы по свойствам материалов, которые использованы при постройке здания.

Вот примеры формул и табличных данных для проектирования и расчетов.

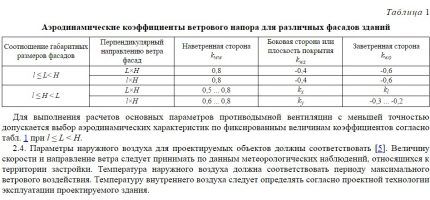

При определении воздушной проницаемости фасада здания используется одна формула. Однако стоит делать поправки на направление ветра и колебания температуры окружающей среды (+)

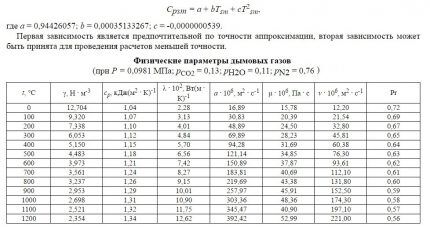

Важной характеристикой системы является ее устойчивость к температуре горячего дыма. Помимо этого учитывается пропускная способность и устойчивость к давлению (+)

Мощность СДУ должна быть достаточной для обслуживания помещения. Показатель скорости циркуляции воздуха не должен превышать 1 м/с. Это ограничение продиктовано соображениями безопасности — приток воздуха увеличивает очаг возгорания.

Параметр можно отрегулировать, уменьшая или увеличивая сечение клапана. Клапаны устанавливаются из учета один на 600-800 кв. м.

На каждую точку, нуждающуюся в установке СДУ, должно приходиться минимум одно приточное отверстие, по которому поступает свежий воздух. Параметры отверстий для притока воздуха определяются площадями помещений

Перемещение воздуха осуществляется наружными вентиляторами. Так как в этих системах используется принудительная циркуляция воздуха, при проектировании допускается делать более двух поворотов воздуховодных труб.

Технология монтажа СДУ

Помимо угрозы отравления, дым становится причиной потери ориентации и паники при эвакуации. Есть специально отведенные места, где должна пролегать система удаления дыма.

В первую очередь к ним относят:

• лестничные пролеты и площадки;
• фойе;
• коридоры, переходы и галереи;
• подъезды.

Помимо эвакуационного назначения, СДУ позволяет пожарным быстро проникать в здание. Это позволяет им найти источник возгорания, локализовать его и ликвидировать. Это в первую очередь выгодно для собственника здания, так как позволяет минимизировать возможный урон от возгорания.

Работы по монтажу начинаются с прокладки труб дымоотвода и вентиляции. Это этап состоит из крепления отдельных модулей. Сначала в потолке устанавливаются специальные фиксаторы, к которым прикрепляется каждый модуль.

Модули присоединяются последовательно. При их присоединении выполняется герметизация. Эти трубы должны устанавливаться в строгом соответствии с проектом

По мере необходимости устанавливаются разветвления. Как правило, это элементы, имеющие один или два канала. Такое разветвление необходимо монтировать в каждой зоне, где согласно нормативам должна проходить циркуляция воздушных масс.

Отверстия каналов закрываются специальной решеткой. Дымоходы транспортируют продукты сгорания в более крупные дымовые шахты.

Каждая дымовая шахта ведет к вытяжному вентилятору, который устанавливается непосредственно на крыше здания. Вентиляторы монтируются непосредственно на выходе дымовых шахт. Они монтируются со строгим соблюдением рекомендаций фирмы – изготовителя.

Над вентилятором имеется небольшой участок шахты, которая ведет к люку на крыше. Люки должны устанавливаться с соблюдением рекомендаций производителя.

Есть модели вентиляторов, которые расположены вертикально на крыше здания. Эти модели не нуждаются в защитных люках. В них используется меньше автоматики, но они выглядят не эстетично

Параллельно с дымоходами монтируются трубы для подпора воздуха. Они могут монтироваться рядом с дымоходами. Необходимо обратить внимание на то, что отверстия для удаления воздуха не должны располагаться рядом. Если не соблюсти это правило, то эффективность работы системы резко снизится.

Над дымоходом протягивается проводка. Это должен быть трехфазный силовой кабель с напряжением 380 В и негорючей оплеткой. К нему подсоединяется электроника, необходимая для автоматического открытия люков и клапанов системы.

Кабель не должен соприкасаться с нагревающимися частями дымохода и в значительной близости к ним. Чаще всего кабель крепят над параллельной веткой подпора воздуха.

Это защищает от короткого замыкания, которое возникает при оплавлении провода. Неправильный монтаж проводки ведет к выходу из строя всей системы удаления дыма.

Завершающей стадией монтажных работ является подключение сигнализации или системы датчиков. В зданиях с большими площадями делают зонирование. За каждый участок отвечают отдельные блоки управления. Есть системы, где вентиляцию и удаление дыма нужно запускать вручную.

Обслуживание вентиляционной системы

После монтажа вентиляционной системы и шахт дымоудаления проверяют исправность. Это делается до сдачи работы контролирующим органам и во время нее. Проверка заключается в последовательном тестировании каждого элемента системы на работоспособность.

После принятия здания в эксплуатацию надзорные органы будут проверять ее рабочее состояние при плановых проверках. В случае если система выйдет из строя, собственнику будет дано предписание на устранение этой проблемы. Рекомендуется проводить профилактические работы, которые выполнит организация — установщик оборудования.

Если неисправная СДУ приведет к массовой гибели людей во время эвакуации, собственник здания будет нести уголовную ответственность за нарушение норм пожарной безопасности.

Выводы и полезное видео по теме

Нормы установки и правила проверки вентиляции:

Важно следить за работоспособностью СДВ, так как при неправильной эксплуатации в вентиляционные трубы могут попадать мусор и посторонние предметы. Это может быть следствием некачественного монтажа, когда часть строительного сора остается в вентиляции.

При накапливании мусора подача воздуха может быть частично или полностью заблокирована. Профилактический осмотр необходимо проводить регулярно — это убережет от гибели людей, если возникнет пожар.

Есть, что дополнить, или возникли вопросы по системам дымоудаления? Пожалуйста, оставляйте комментарии к публикации — форма обратной связи находится в нижнем блоке.
