Виды кабелей и проводов и их назначение: описание и классификация + расшифровка маркировки

Василий Боруцкий
Проверил специалист: Василий Боруцкий
Автор: Виктор Китаев
Последнее обновление: Октябрь 2019

Существующие многообразие кабелей и проводов в массе своей исчисляются трёхзначными числами. Поэтому описать весь ассортимент в рамках одной статьи не представляется возможным.

Между тем, расписывать все виды кабелей и проводов и их назначение вовсе необязательно. Достаточно иметь представление относительно стандартов маркировки и уметь извлекать нужные сведения из характеристик, чтобы из многообразия кабельной продукции выбрать подходящий вариант согласно назначению.

Рассмотрим основные моменты, как можно научиться различать электропровода среди массива таких изделий, а также приведем описания наиболее востребованных проводов и кабелей.

Структурная основа кабельного изделия

Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.

Классическое исполнение:

  1. Изоляция кабеля.
  2. Изоляция жилы.
  3. Металлическая жила – сплошная/пучковая.

Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, – пропускная способность, определяемая поперечным сечением жилы. На этот параметр оказывает влияние строение – сплошное или пучковое.

От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

Структура жил проводов
Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода

Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.

Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.

Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.

Изоляционный компонент проводов и кабеля

Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для  каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Изоляция электропровода
Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей

В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.

Диэлектрическим материалом могут выступать:

  • керамика;
  • стекло;
  • поливинилхлорид;
  • целлулоид;
  • полимеры и др.

Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.

Существует также специальное изоляционное построение, применяемое к электрическим  проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

Бронированный кабель электрический
Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок

Отличительные черты кабеля и проводя

Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем следует разделять понятия: «кабель» и «провод». И, прежде всего, разделение предусматривает фактор передаваемой мощности.

Кабель – изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом – пергаментом, резиной, свинцом и т.д.

Провод – изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.

Структура силового кабеля
Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник

Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.

Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.

Основные типы электрических проводов

Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Для бытового случая характерным является применение следующих видов проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.

Тип #1 – провод ПБПП (плоской формы)

Продукт с поливинилхлоридной изоляционной оболочкой, под которой скрыта цельнолитая жила из меди. Изготавливается этот электроматериал с жилами сечением 1,5 – 6,0 мм2.

Провод электрический ПБПП
Исполнение плоской формы – достаточно удобный вид электрического проводника под применение в условиях бытового построения линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки

Допускается использование провода ПБПП в условиях температуры окружения от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В. Традиционное применение ПБПП – монтаж розеточных линий бытового сектора. Такой провод часто используют для организации проводки в квартире.

Тип #2 – модификация ПБППг

По сути, продукт представлен тем же исполнением, что описано для ПБПП, за исключением одного нюанса, на который указывает буква «г» стандартной маркировки.

Нюанс этот заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости образует структура жилы этой марки провода, которая является «пучковой», а не цельнолитой.

Модификация провода ПБПП
Модифицированное исполнение в двухпроводном варианте, где используется структура «пучковой» токоведущей части. Этот вариант также является популярным в бытовом хозяйстве

Тип #3 – алюминиевая жила АПУНП

О наличии под изоляцией алюминиевой жилы отмечает непосредственно маркировка продукта – первый символ «А». Выпускается такой продукт в диапазоне сечения жил 2,5-6,0 мм2.

Алюминиевый провод АПУНП
Электрический алюминиевый провод самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но вместе с тем обладает невысоким качеством

Профессиональными электриками такой проводник не рекомендуется к применению. Единственное достоинство этой марки – низкая стоимость. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.

Тип #4 – двух- трех- проводниковый ППВ

Продукт двух- трех- проводниковой конфигурации, где токоведущие жилы помещены под изоляцию ПВХ и удерживаются одна рядом с другой посредством изолирующей перемычки на основе того же поливинилхлорида.

Провод электрический ППВ
На первый взгляд этот вид провода напоминает склеенную пару. Однако связь пары поддерживается за счёт ПВХ перемычки, проходящей по всей длине в точке соприкосновения изоляции

Жилы провода (медные) могут иметь сечение в диапазоне 0,75-6,0 мм.

Согласно техническим характеристикам, поддерживается работоспособность на частотах до 400 Гц при напряжениях до 450 В. Температурный предел -50/+70°С.

Тип #5 – разновидность под маркой АППВ

Фактически тот же самый вид исполнения, что демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо жил медных. Изготавливается разным сечением, начиная от сечения 2,5 мм2.

Провод электрический АППВ
Практически полный аналог ППВ, если не рассматривать материал токоведущей части. В данной модификации используются алюминиевые провода, что удешевляет продукт, но несколько снижает характеристики

Этот вид электропровода находит широкое применение в самых разных случаях монтажа. Допускается использование АППВ под устройство проводки открытого типа.

Тип #6 – алюминий АПВ с изоляцией ПВХ

Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).

При этом одинарный вариант представлен продукцией, где диапазон сечений 2,5-16 мм2, а вариант многожильного исполнения  доступен в диапазоне 25-95 мм2.

Провод электрический АПВ
Вариация «пучкового» алюминия – ещё один вид из всего многообразия электрических проводов, который находит применение достаточно часто в практике построения электрических линий

Это одна из тех модификаций, которая допускает применение в условиях высокой влажности. Поддерживается широкий температурный диапазон – от -50°С до +70°С.

Тип #7 – модификация ПВ1 – ПВ5

По сути, аналог АПВ, но выпускается исключительно с медными жилами. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный.

Провод электрический ПВ3
Можно сказать – имеет место конструкция АПВ, но проводники выполнены исключительно из меди. Во всем остальном разница практически не замечается. Специфичный вид, используемый под конкретные схемные построения

Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с разноцветной изоляцией.

Тип #8 – соединительный шнур ПВС с ПВХ изоляцией

Вид проводника, представляющий конфигурацию электрического шнура. Выпускается с числом жил 2-5 в диапазоне сечений 0,75 – 16 мм. Строение жил многопроволочное (пучковое).

Провод электрический ПВС
Конструктивный вариант «шнура» под бытовую электрику. Действительно, этот «шнур» часто используется для подключения относительно мощной бытовой техники. Представляет удобный вариант подключения за счёт цветного разделения

Рассчитан для работы в сетях с напряжением до 380 В при частоте 50 Гц.

Особенность исполнения ПВС – высокая степень гибкости. Однако температурный режим несколько ограничен – от -25°С до +40°С.

Тип #9 – плоский шнур ШВВП в оболочке ПВХ

Ещё одна разновидность в «шнуровом» исполнении. Поддерживается вариация численности проводов, объединенных ПВХ оболочкой, в количестве двух либо трёх.

Провод электрический ШВВП
Плоский двухпроводной «шнур» – пара проводников заключенных в поливинилхлоридной оболочке. Также существует конфигурация с тремя проводниками и многожильным строением токоведущей части

Основное применение – бытовая сфера, проводка наружного исполнения. Рабочее напряжение до 380 В, структура жил – пучковая, максимальное сечение 0,75 мм2.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

  • ВВГ;
  • КГ;
  • ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Электрический кабель ВВГ
Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

  • АВВГ
  • ВВГнг
  • ВВГп
  • ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Электрический кабель КГ
Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Электрический кабель ВБбШв
Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

  • ВБбШвнг – негорючая изоляция;
  • ВБбШвнг-LS – при горении не выделяет вредных веществ;
  • АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Расшифровка маркировки

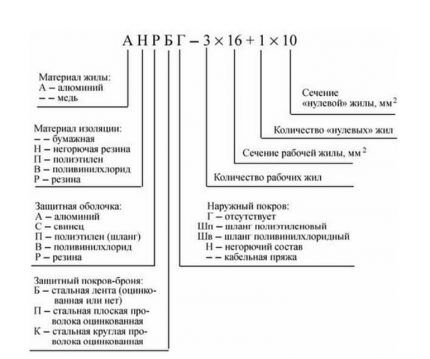

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

  • «М» – под монтаж;
  • «П(У)», «МГ» – под монтаж гибкий;
  • «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

  • «В(ВР)» – ПВХ;
  • «Д» – обмотка двойная;
  • «Н (НР)» – резина негорючая;
  • «П» – полиэтилен;
  • «Р» – резина;
  • «С» – стекловолокно;
  • «К» – капрон;
  • «Ш» – шелк полиамид;
  • «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

  • «Б» – бронированный;
  • «Г» – гибкий;
  • «К» – оплетка проволочная;
  • «О» – оплетка другая;
  • «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

  • «нг» – негорючий,
  • «з» – заполненный,
  • «LS» – без хим. выделений при горении,
  • «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

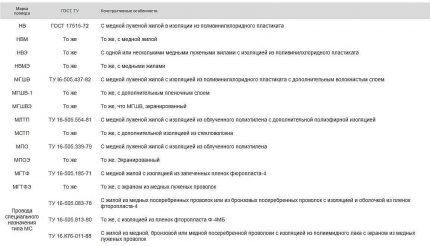

Таблица маркировки проводов
Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

  1. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
  2. Какой провод использовать для проводки в доме: рекомендации по выбору
  3. Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется урок «начинающего электрика».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает много вариантов под решение любых задач в области электрики.

Однако даже при таком разнообразии достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.

Есть, что дополнить, или возникли вопросы по выбору электрических кабелей и проводов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Форма для связи находится в нижнем блоке.
