Как сооружается вентиляция на кухне: правила и схемы устройства вытяжки

В результате повсеместного использования пластиковых окон в кухнях наших домов нарушилась естественная вентиляция, которую обеспечивали рамы из древесины. Между тем эффективная вентиляция на кухне просто необходима.

Причем организовывать её нужно со знанием дела, чтобы вместо вытяжки кухонного воздуха не получить приток «ароматов» из соседних квартир или из туалета. Вас тоже волнует эта проблема, но вы не знаете с чего начать? В нашем материале речь пойдет о обустройстве вентиляции на кухне. Мы расскажем о видах вытяжек и нюансах их монтажа.

Зачем нужно вентилировать кухни?

Большинство отечественных квартир оборудовано плитами, в работе которых используется природный газ. В процессе его сгорания образуется углекислый газ, ядовитые свойства которого проявляются по мере увеличения его концентрации в воздухе.

Самое разумное и современное решение этой проблемы – установка вытяжки и принудительная вентиляция помещения.

Современная вытяжка – непременный атрибут кухни, если в ней присутствует газовая плита: с её помощью можно вывести из помещения несгоревший и углекислый газ

Итак, вентиляция необходима даже в случае идеальной работы газовой плиты. Потребность в ней возрастает при ошибках в настройке оборудования, которые могут стать причиной выделения угарного газа. Он значительно опаснее углекислого, а его присутствие можно и не заметить: этот газ не имеет ни цвета, ни запаха.

Кроме того, газопроводный или природный газ может сгорать не полностью, накапливаясь в воздухе. Бывают ситуации, когда пламя горелки погасло. Например, его залило «сбежавшим» молоком. Если нет специальной защиты, то поступающий в помещение газ может спровоцировать взрыв, способный натворить бед во всем доме.

Получается, что, приступая к работе с газовой плитой, нужно сразу же включать вентилятор вытяжного устройства. Но и присутствие в кухне электроплиты не уменьшает значимость вентиляции этого помещения.

Галерея изображений

Фото из

Самым мощным и действительно крупным, независимо от реальной площади, потребителем воздуха является кухня

На кухне размещено максимальное количество оборудования, выделяющего во время работы тепло, в том числе плиты, духовки, варочные поверхности

Естественная разновидность вентиляции зачастую не справляется с формированием воздухообмена даже в небольшой кухне. А в помещении больше 7 м² практически обязательно использование вентилятора

Самый распространенный вариант устройства вентиляции на кухне заключается в установке зонта с механической вытяжной системой

В случае установки рециркуляционной модели вытяжки нет сообщения с вентиляционной системой дома. Такая схема только чистит воздух от жирной взвеси, загрязнений и микроорганизмов

Если вытяжная система подключена к вентиляционной шахте, кроме загрязненной воздушной массы она отводит избыток тепла и выделяемые при приготовлении пищи испарения

Вытяжку с вентилятором подбирают, умножив объем кухонного помещения на 10. Из полученного значения необходимо вычесть объем, занимаемый мебелью и бытовой техникой

Следует помнить, что при использовании оборудования, отводящего отработанный воздух в вентшахту, необходимо обеспечивать его приток. Для этого нужно чаще открывать форточки, желательно устанавливать приточные вентиляторы в окно или приточные клапаны в стену

Самый крупный потребитель воздуха

Концентрация источников тепловыделения

Использование механической вентиляции

Зонт с вытяжным вентилятором

Рециркуляционный тип вытяжки

Связанный с вентиляцией зонт

Подбор кухонной вытяжки по мощности

Обеспечение притока воздуха

Пригорание пищи, которое частенько случается у любителей жареной картошки и рыбы, сопровождается выделением вредных соединений, которые образуются в результате пиролиза органических соединений. Те же, кто предпочитает продукты, приготовленные на пару, знают, что испарения приводят к росту влажности в помещении. И её уровень тоже необходимо понижать.

И даже сторонники запаха свежей выпечки понимают, что насыщать этим замечательным ароматом всю квартиру нельзя. Смесь привлекательных на первых порах запахов со временем превращается в мешанину частично разложившейся летучей органики, присутствие которой в воздухе вряд ли кому-то понравится.

Даже если ваша кухня оборудована электрической варочной поверхностью, вытяжка вам пригодится, чтобы понизить влажность в помещении и устранить из него запахи готовки

Вывод: вытяжка в условиях современной кухни – это не дань моде, а жизненная необходимость.

Разновидности кухонных вытяжек

Разные потребности пользователей заставляют товаропроизводителей разрабатывать предложения, которые бы оптимально подходили под запросы конкретного покупателя. Поэтому ассортимент вытяжных устройств для кухни, который предлагает нам современный рынок бытовых приборов, достаточно широк. Постараемся разобраться в их многообразии.

По способу очистки воздушных масс

Очищать воздух на кухне можно разными способами.

В зависимости от того, какой из них применяется в конкретной модели, вытяжки подразделяются на:

• Эвакуирующие. Эти модели выводят воздух из кухни наружу по воздуховодам, выполненным в виде металлического короба или гофрированной трубы. Чтобы такое устройство заработало, необходимо наличие вентиляционного канала или простого отверстия. Обычно воздуховод снабжают клапаном, предотвращающим возникновение обратной тяги.
• Циркуляционные. В этой модели предусмотрен угольный фильтр, похожий на противогазный. По сути, это не вытяжка, а фильтрующая установка, очищающая воздух от основных «ароматов»: воздухообмен с внешней средой отсутствует. Такое устройство привлекает простотой своего монтажа, но оно не способно защитить, например, от утечки газа.

Циркуляционные вытяжки могут соседствовать со штатной вентиляцией кухни. К их недостаткам обычно относят высокую стоимость и дорогое обслуживание: угольные фильтры требуют периодической замены.

Циркуляционная модель кухонной вытяжки не поможет вам, если в помещении скопился углекислый или угарный газ, а эвакуирующая легко справится с этой проблемой

Особенностью эвакуирующей вытяжки является то, что она выводит и избыточное тепло, которое всегда образуется в период готовки. У циркуляционной модели такой функции нет.

Деление по типу конструкции

Помимо основной функции покупатели обращают внимание и на другие отличительные характеристики различных моделей. Вытяжное устройство должно хорошо вписываться в общий интерьер помещения, быть удобным в эксплуатации и ещё: хорошо, если бы можно было сэкономить и установить его самостоятельно.

Поэтому современные вытяжки отличаются не только мощностью очищения воздуха, но и способом монтажа, дизайном, материалом изготовления и наличием дополнительных опций.

Каминная или купольная вытяжка часто встречается в наших домах: важно, чтобы площадь нижней части её купола соответствовала площади установленной в помещении плиты

По типу конструкции вытяжные устройства подразделяют на:

• Купольные. Эта модель получила своё название благодаря форме воздухозаборника. Он похож на усеченную пирамиду, купол которой располагается непосредственно над плитой. От отверстия в верхней части купола отходит воздухопровод, транспортирующий воздух за пределы кухни через отверстие в стене или через вентиляционный канал.
• Встраиваемые. Такая вытяжка располагается внутри мебели на кухне. Довольно часто встроенная вытяжка комплектуется выдвижной панелью, что позволяет экономно расходовать пространство помещения и, одновременно, обеспечить комфортное управление оборудованием.

Перед тем, как заказывать мебель и покупать вытяжку, следует распланировать помещение кухни, чтобы предметы мебели и бытовой техники не мешали друг другу, выглядели бы эстетично, а пользоваться ими было бы удобно.

Пространственная планировка очень важна и при устройстве встраиваемой вытяжки. Как правило, если вытяжка не входит в комплект изначально, мебель под неё делают на заказ. При этом обязательно предусматриваются все нюансы, позволяющие красиво и аккуратно расположить все элементы встроенного оборудования.

Классификация по месту монтажа

Вытяжное оборудование устанавливается в кухне с учетом разных факторов: размера помещения, местоположения плиты и так далее.

Хорошо, если в помещении вашей кухни высокие потолки, тогда и скромная настенная вытяжка будет смотреться очень эффектно

По месту установки вытяжки делятся на:

• Настенные. В этом случае одна сторона купола вытяжки прилегает непосредственно к стене, а вторая находится над плитой.
• Угловые. Размещение плиты в углу не только экономит площадь кухни, но и делает варочную поверхность доступнее. Сама конструкция купола угловой вытяжки имеет форму, при которой две её стороны вписываются в угол помещения, плотно прилегая к стенам.
• Островные. Счастливчики, которые располагают большим помещением кухни, могут позволить себе установку островной конструкции. Её размещают над плитой, расположенной в центре комнаты.

В ассортименте выпускаемых моделей есть разнообразные по форме варианты вытяжек. Например, плоские модели монтируются под мебелью так, чтобы нависать над плитой.

Что уж говорить о кухнях, площадь которых позволяет разместить плиту и рабочий стол прямо в середине помещения, а вытяжку – над островной плитой

Прежде, чем самостоятельно устанавливать вытяжку на кухне, необходимо тщательно изучить инструкцию. Для каждой из моделей есть собственные нюансы монтажа, но кое-какие общие правила распространяются на все вытяжки.

Это высота, на которой они должны располагаться относительно поверхности плиты. Для газовых плит расстояние составляет от 75 см, а для электрических – не меньше 65 см.

Правил монтажа вытяжки не так уж и много, но им необходимо строго следовать, поскольку они продиктованы заботой о безопасности владельцев дома

Итак, нижний уровень установки определен, верхний же выбирается самостоятельно. И зависит он от роста владельцев квартиры: пользоваться плитой и вытяжкой должно быть удобно. Более подробно о нюансах монтажа вытяжки можно прочесть в этом материале.

Чаще всего современные покупатели отдают предпочтение встроенным моделям. Они обходятся дешевле, и их достаточно просто смонтировать своими руками.

Принципиальная схема устройства кухонной вытяжки

В состав любой вытяжки входят следующие элементы:

• Вентилятор с электродвигателем. Многоскоростной асинхронный двигатель обеспечивает вращение вытяжного вентилятора, благодаря которому воздушные потоки проходят через фильтры, задерживающие жир.
• Фильтры. Все вытяжки оснащаются жироулавливающими фильтрами многоразового или одноразового использования. Угольные фильтры присутствуют только в циркуляционных моделях и действуют аналогично активированному углю. Их замена выполняется раз в 3-4 месяца эксплуатации.
• Лампы освещения. Освещение варочной поверхности выполняется с помощью ламп накаливания, светодиодных или галогенных световых приборов.
• Схема переключения скоростей. В разных моделях переключение скорости осуществляется различными способами: с помощью сенсорных устройств, посредством кнопок или с применением ползункового переключателя.

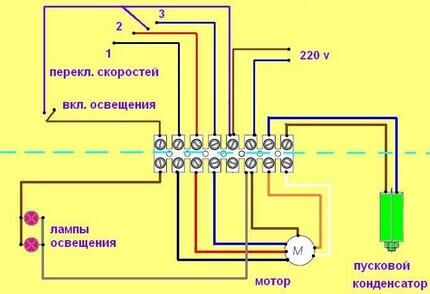

Взгляните на стандартную электросхему вытяжки, в которой присутствуют все названные выше элементы.

В состав стандартной электросхемы вытяжки для кухни входят все основные элементы, перечисленные нами выше, и представлен порядок их подключения

Обеспечение безопасности конструкции

В комплект вытяжного оборудования обязательно входит вентилятор, а это значит, что вытяжка должна подключаться к розетке. Если вы только приступили к ремонту в новой квартире, обязательно предусмотрите для вытяжки отдельную розетку, потому что данное оборудование постоянно должно находиться в подключенном состоянии.

Занятость розетки единственным прибором позволяет спрятать её за элементами мебельного гарнитура. Но не забудьте обеспечить к ней легкий доступ. Существует и ещё одно важное правило: розетка должна располагаться не ближе 60 см от раковины мойки и от плиты.

Помните, что этот вытяжка – электроприбор, который способен поразить током, поэтому к вопросам электробезопасности нужно относиться серьёзно.

Кухня, как и ванная комната, – помещение, в котором одновременно может быть и жарко, и влажно. Лишняя влага и жир от готовки оседают на решетке вытяжки. Это создаёт благоприятные условия для электрического пробоя на металлический кожух от мотора вентилятора. Именно по этой причине прибор следует подключать к электрической сети при помощи трех проводов.

Схема подключения вентилятора, входящего в комплектацию кухонной вытяжки, наглядно демонстрирует, что необходимы три провода: фаза, ноль и “земля”

В составе проводки должны быть ноль, фаза и «земля». Провод заземления легко отличить по желтой изоляции и по продольной зеленой полосе. Современные дома заблаговременно оборудуются евророзетками и контуром заземления. В этом случае достаточно заземляющий провод соединить с соответствующей клеммой штепселя. Её несложно отличить от других по значку в виде трех разновеликих параллельных линий.

Постройки постарше могут не иметь контуров заземления. В этом случае необходимо позаботиться о защите самостоятельно. В случае возникновения пробоя на корпус заземление позволит защитному автомату отключиться. Кроме того, оно необходимо для выравнивания потенциалов.

В качестве дополнительной защиты рекомендуется проводку для розетки вытяжки сделать отдельным кабелем с защитой УЗО и выключателя-автомата.

Как самостоятельно сделать защитное заземление?

Чтобы соорудить в старом доме защитное заземление, совершенно не обязательно копать траншею и вбивать в землю металлические штыри. Нельзя заземлять вытяжное оборудование на водопровод, теплоцентраль и, тем более, на газовую трубу. Это опасно не только для вас, но и для соседей.

Для устройства заземления в доме старой постройки необходимо отыскать глухую нейтраль и подключиться к ней. Для этого откройте вводный щиток в вашем подъезде или в квартире. Входящие в него провода заключены в трубу, которая замурована в стене. На ней должен находиться резьбовой штырь, возможно, с подключенными ранее заземлениями. Это искомая глухая нейтраль: труба надежно заземлена.

Нужно взять гибкий многожильный провод, сечение которого составляет не менее 2,5 мм², и провести его от нейтрали до места установки розетки. Вытяжку следует подключать к сети с использованием автомата-разъединителя на 6,3 Ампер.

Розетка скрыта за элементами встроенной мебели, но доступ к ней очень легко получить: достаточно открыть нужную дверцу

Как уже было сказано выше, на глухой нейтрали могут находиться и другие заземления. Их отключать нельзя. Свою клемму следует накинуть поверх уже имеющихся и закрепить её с помощью гайки. При гладкой поверхности нейтрали для закрепления заземления можно использовать хомут. Отлично, если в выполнении этой работы поучаствует электрик вашей Управляющей компании.

Возможные проблемы с вентиляцией

При установке вытяжки может быть нарушена штатная вентиляционная система квартиры. Попыткой решить эту проблему является пробивание специально для вытяжки дополнительного отверстия наружу или в канал вентиляции. Но нужного эффекта таким путем не достичь. Площадь сечения того же вентиляционного канала не увеличивается при появлении в нем ещё одной дыры.

При удачном стечении обстоятельств лишь ¾ чада из кухни отправятся в канал, а ¼ останется в квартире. Если же снаружи будет сильный ветер или возникнет тяга с нижних этажей, то вся гарь вернётся на кухню или отправится к соседям, что может обернуться испорченными отношениями с ними.

Что касается вывода воздуха наружу через пробой в стене, то при этом затрагивается несущая конструкция. Такие работы необходимо предварительно согласовывать, составлять проект вносимых изменений. Кроме того, такое решение создаёт опасность оседания конденсата как в воздуховоде, так и на моторе вентилятора. Тогда-то пробой на корпус практически неизбежен.

На схеме работы вытяжки с хлопушкой хорошо раскрывается принцип её функционирования: воздушные массы не будут поступать по воздуховоду обратно в помещение кухни

В качестве выхода из возникшей ситуации предлагается использовать дополнительный участок воздушного короба, оснащенный клапаном-хлопушкой. Схема этого устройства приведена ниже.

Под воздуховод вытяжки нужно окно в форме квадрата, сторона которого составляет ¾ диаметра воздуховода. Это позволяет площади его поперечного сечения соответствовать аналогичной площади воздуховода. Периметр же окажется немного меньше, чем длина окружности воздуховода. Тогда и с подключением сложности не возникнет.

Заслонку можно сделать из алюминия толщиной 0,5 мм или из такого же по толщине фторопласта или стеклотекстолита. Предпочтительнее изделие из алюминия, потому что важна не только жесткость и толщина материала, но и его легкость. Срабатывание хлопушки будет эффективнее при меньшем удельном весе материала, из которого её сделали.

Заслонка оснащается слабой тонкой пружинкой. Её функция такова: когда заслонка будет поднята в верхнее положение и воздействие на неё прекратится, она должна плавно вернуться на своё место. Если пружина слабо натянутая, но жесткая, то для нашей цели она не подойдет.

Поволока, составляющая пружину, должна иметь в диаметре 0,2-0,3 мм. При длине в 120-150 мм диаметр самой пружины должен составлять 3-5 мм.

Подробнее о том, как правильно подключить кухонную вытяжку к вентиляции, читайте далее.

Использование нейтрализаторов запаха

Часто кухонные вытяжные устройства снабжают нейтрализаторами запаха.

В наших магазинах можно встретить три типа нейтрализаторов:

• Химические. Эти нейтрализаторы нужно часто менять, потому что они быстро затягиваются жировой пленкой и перестают действовать, не выработав до конца собственный ресурс. Кроме того, они и сами источают соединения, способные нанести вред здоровью.
• Электроионизационные. Если у вас имеется ионизатор, то принцип действия этого устройства вам тоже знаком. Но в любой комнате дома вредные вещества находятся в значительно меньшей концентрации, чем в кухне над варочной поверхностью. Для их нейтрализации необходим сильный разряд, который может навредить и хозяйке, стоящей у плиты.
• Ультрафиолетовые. При использовании нейтрализаторов этого типа необходимо иногда очищать лампочки от налёта и менять их примерно раз в два года. А лампочки эти стоят недешево. Зато такой нейтрализатор безопасен для здоровья людей. Более того, лампы излучают не один лишь ультрафиолет, а ещё и свет: белый или с небольшой голубизной.

Вооруженные полученной информацией, мы выберем себе нужный нейтрализатор не вслепую, а со знанием дела.

Несколько слов о воздуховодах

В комплект вытяжки воздуховод не входит. Его придется покупать отдельно. Считается, что металлический короб с прямоугольным сечением выглядит эстетичней алюминиевого гофра, но и у него есть свои достоинства.

Тот, кто считает, что гофра выглядит не слишком привлекательно, может и ошибаться: при определенных условиях он способен даже украсить интерьер помещения

Гофру следует выбирать с таким диаметром, который соответствует входному отверстию в верхней части колпака вытяжки. Если длина этой трубы менее 1,5 метров, то аэродинамическое сопротивление этого материала практически ничтожно в сравнении со случайными потерями, возникающими в результате завихрений в вентиляции. Гофру легко разрезать обычными ножницами.

Гофре можно придать квадратную форму, чтобы соединить его с хлопушкой. У нее напрочь отсутствуют резонансные свойства, иногда возникающие у жестких коробов. Если вы все-таки предпочтете приобрести гофру, то готовку пищи в вашем доме никогда не будет сопровождать монотонный гул.

Выводы и полезное видео по теме

Рекомендации специалиста в этом ролике помогут вам не растеряться, рассматривая модели вытяжных устройств, которые предлагают вам современные супермаркеты электрической бытовой техники. Выбор нужно делать со знанием дела, поэтому прислушайтесь к консультации профессионала:

При монтаже вытяжки могут возникать и нестандартные ситуации. Справиться с поставленной задачей вам помогут практические советы мастера, которые вы найдете в этом видео:

Соорудить вентиляцию на кухне можно и своими руками. Но перед тем как приступить к работе, необходимо узнать, какие виды вытяжных устройств предлагает современный рынок, какие правила и схемы устройства вытяжки для кухни существуют.

Если вам приходилось сталкиваться с обустройством кухонной вентиляции и есть что посоветовать нашим читателям, или остались вопросы, на которые хотелось бы получить ответ, оставляйте, пожалуйста, свои комментарии в расположенном ниже блоке.
