Установка встраиваемой вытяжки: варианты расположения и руководство по монтажу

Небольшие габариты кухни заставляют подбирать для ее обустройства компактные варианты, которые можно разместить в одном из предметов обстановки. К таким вариантам, позволяющим существенно сэкономить полезные метры и сантиметры, относится встраиваемая вытяжка. Она занимает минимум места и не влияет на интерьер.

С монтажом вытяжной техники встраиваемого типа можно справиться собственными руками, если знать все правила и тонкости производства работ. Мы расскажем, как выбрать агрегат для отвода отработанного воздуха на кухне, подскажем, как покупку грамотно установить.

Устройство вытяжной техники

Вытяжку этого типа часто выбирают для кухни с небольшой площадью, поскольку она обладает компактными размерами. Конечно, предназначение устройства не ограничивается проблемами украшения интерьера. Прежде всего, оно необходимо для очистки воздуха от нежелательных примесей, которые возникают в процессе приготовления пищи.

Наличие вытяжки позволяет быстро удалить из помещения посторонние запахи, исходящие от готовящейся пищи, пары, загрязнения и т.п. Встраиваемый вариант выполняет все эти требования, а также отличается компактными размерами и малым количеством шума, издаваемого во время работы.

К недостаткам таких устройств можно отнести высокую цену, которая полностью компенсируется солидными преимуществами. При небольших размерах прибор обладает необходимым уровнем производительности.

Различают вытяжки горизонтального и вертикального типа. Наиболее распространенными считаются первые, поскольку они гораздо проще в монтаже.

Одно из преимуществ встраиваемой вытяжки — компактные размеры и минималистичный дизайн, который хорошо впишется в интерьер любой кухни

Устройство можно закрепить в навесном шкафу или специальном коробе. С вертикальным вариантом все немного сложнее, его нужно устанавливать прямо в стене, в сделанной для этих целей нише. Изготовление этой ниши существенно затрудняет монтаж. При выборе вытяжки нужно ориентироваться не только на ее тип, но и на размеры варочной поверхности плиты.

По ширине выдвижная часть встраиваемой вытяжки должна совпадать с шириной шкафа, в который будет вмонтировано это устройство

Ширина устройства может варьироваться в довольно широком диапазоне: от 45 до 90 см. Следует помнить, что рабочая ширина вытяжки должна максимально точно соответствовать размерам варочной поверхности плиты.

Только при соблюдении этого правила можно добиться достаточной эффективности прибора. Самой популярной считается модель размером 60 см.

Важный элемент встраиваемой модели вытяжки — фильтр для улавливания жира. Горизонтальную вытяжку нужно перед включением выдвигать, чтобы она располагалась над всей площадью варочной поверхности. Фильтр для жира расположен именно в этой подвижной части. Некоторые модели оснащены дополнительной функцией рециркуляции воздуха.

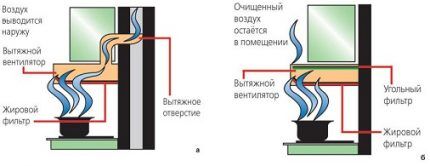

Проточные вытяжки полностью удаляют из кухни отработанный воздух, а циркуляционные устройства очищают его и оставляют в помещении

Такие устройства должны быть укомплектованы угольным фильтром, стоят они дороже. Они могут работать в двух режимах: отведения или рециркуляции. Определиться с типом вытяжки следует еще до изготовления мебели в кухню, поскольку шкаф, в котором будет установлено устройство, должен иметь подходящие размеры.

Популярные сейчас вытяжки с рециркуляцией хороши тем, что возвращают в помещение не только очищенный, но и теплый воздух. Таким образом, значительная часть тепловой энергии, затраченной на приготовление пищи и обогрев воздуха, останется в пределах дома. Однако вытяжки проточного типа очищают воздух лучше.

Еще один важный параметр при установке такой вытяжки — вертикальное расстояние от варочной поверхности до края вытяжки, т.е. до дна шкафа, в который она встроена. Этот параметр строго нормирован, для электроплит он должен составлять 70 см, а для газовых — 80 см.

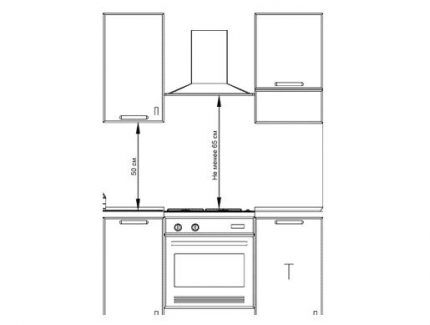

Расстояние от варочной поверхности до вытяжки должно быть не менее 65 см и не более 85 см

Несоблюдение этого требования приведет к заметному снижению эффективности ее работы, не исключено, что и к поломке устройства. В некоторых кухнях нет возможности установить вытяжку на расстоянии от варочной поверхности не менее 85 см. В таком случае необходимо приобрести конструкцию с более высокой производительностью, чем расчетная.

Существуют пластиковые воздуховоды с квадратным и круглым сечением. Круглые конструкции применяют реже, чем прямоугольные аналоги, поскольку последние занимают значительно меньше пространства чем цилиндрический канал.

Предпочтительнее использовать именно пластиковый вариант с гладкими стенками, поскольку они лучше сопротивляются накоплению загрязнений.

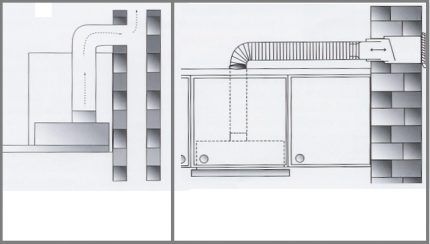

Воздуховод встраиваемой кухонной вытяжки должен быть не слишком длинным, рекомендуют сделать не более трех поворотов, чтобы не ухудшить работу прибора

Гофрированный воздуховод в этом плане создаст больше проблем, кроме того, при прохождении горячего воздуха через такой канал образовывается дополнительное количество шума. Максимально допустимый уровень звуковых помех, который может производить вытяжка, составляет 70 децибел. Это немного громче, чем звучание в процессе обычной беседы.

Несмотря на эти недостатки, гофрированные воздуховоды широко используются с вытяжками, поскольку есть у них и достоинства. Монтировать такую конструкцию проще, поскольку ее можно наклонять и изгибать подходящим образом. Поэтому для успешного монтажа не понадобятся переходники или дополнительные элементы.

В качестве воздуховода для встраиваемой вытяжки можно использовать специальный гофрированный рукав. Он проще в установке, но может издавать больше шума, чем пластиковые аналоги

А вот для поворота пластикового воздуховода нужно создавать специальное колено. Такая конструкция способствует образованию завихрений горячего воздуха внутри канала, что не слишком полезно. Чтобы снизить количество загрязнений на стенках гофрированного воздуховода, во время установки встраиваемой вытяжки следует немного его растянуть.

При желании круглое сечение такой конструкции можно сделать квадратным, чтобы воздуховод занимал меньше пространства. Это еще одно преимущество конструкций этого типа. Хорошее качество демонстрируют такие модели встраиваемых вытяжек как Bosch DHL 545 S, Shindo MAYA 60 SS/BG, Elica KREA GFA WH/F/60, Miele DA 2270, Sub-Zero Wolf и другие.

Производительность, фильтры, управление

Согласно санитарным нормам для кухонных помещений рекомендован десятикратный воздухообмен в течение каждого часа. Поэтому при расчете производительности вытяжки следует ориентироваться на объемы кухни, выраженные в кубических метрах. Для этого нужно умножить длину, ширину и высоту помещения, а полученный результат увеличить в десять раз.

Например, для кухни площадью три на четыре метра и высотой потолка три метра понадобится вытяжка с производительностью (3 м Х 4 м Х 3 м Х 10) 360 кубометров в час. И это минимальное значение.

Продавцы рекомендуют брать для кухни вытяжку с некоторым запасом мощности. Если же производительность прибора будет ниже, он просто не справится с очисткой кухонного воздуха от загрязнений. О том, как рассчитать мощность кухонной вытяжки, подробно написано здесь.

Жироулавливающие фильтры различаются по составу как:

• органические (на основе синтепона);
• бумажные (на основе флизелина);
• синтетические (на основе акрила);
• металлические (алюминиевые или стальные).

Бумажные фильтры — это одноразовый вариант, их нужно каждый раз заменять новыми, когда они загрязнятся. Синтетические аналоги можно стирать, но делать это нужно крайне аккуратно, поскольку их легко повредить. Время от времени их тоже придется заменять, хотя и не так часто, как бумажные.

Металлические фильтры считаются самыми надежными, они представляют собой устойчивые к износу кассеты. Угольные разновидности, которые используются только в установках с рециркуляцией, также не подлежат очистке. Их необходимо своевременно заменять, иначе производительность вытяжки может существенно снизиться.

Выбирая вытяжку, следует обратить внимание на ее тип управления. Электронное управление обычно позволяет:

• автоматически регулировать уровень производительности;
• изменять режимы работы;
• настроить включение и отключение устройства в автоматическом режиме;
• включение встроенного освещения при наличии движения рядом с плитой;
• световая индикация состояния фильтров и т.п.

Среди полезных функций вытяжки встроенной в шкаф можно отметить режим остаточного хода: вентиляторы некоторое время работают после отключения вытяжки, чтобы обеспечить максимально полное удаление загрязнений.

Режим дополнительного вентилирования позволяет автоматически запускать вытяжку на малой мощности через определенные промежутки времени, чтобы поддерживать оптимальный воздухообмен в помещении кухни.

Правила проведения монтажа

Начинать монтаж нужно с мебели, в которую будет встроена вытяжка. Если шкаф подходит по размерам, то можно продолжать установку в штатном режиме, просто проделав в мебели необходимые отверстия, но это удается не всегда. Небольшое устройство с параметрами 50-60 см обычно помещается в стандартный кухонный шкаф.

Перед установкой вытяжки следует внимательно изучить все размеры и параметры, чтобы правильно подобрать необходимые элементы и сделать подходящие разъемы

Если же это не так, то у владельца кухни остаются два варианта: заказать новую мебель или демонтировать шкаф, чтобы использовать специальный короб для вытяжки. Последний вариант имеет определенные преимущества, поскольку короб собирают отдельно внизу, затем закрепляют в нем вытяжку и только после этого устанавливают всю конструкцию на стену.

Так выглядит короб, в который устанавливают вытяжку. Конструкцию собирают отдельно, потом прикрепляют к стене или к мебели, что удобнее, чем ставить устройство прямо в шкаф

Поверх вытяжки устанавливают фасад, поэтому внешне вытяжка выглядит аккуратно и стильно. Решить проблему недостаточного пространства можно и с помощью устройства минимальных размеров — 45 см.

Такая модель может быть размещена даже в очень маленьком шкафу. Но следует помнить, что компактные размеры в этом случае получены в ущерб производительности.

Нужно учесть этот момент, чтобы не получилось, что подходящая по размерам вытяжка не справляется с необходимым объемом работ. Если шкаф подходит по габаритам, в его дне нужно сделать отверстие под вытяжку с учетом ее размеров. Иногда удобнее полностью удалить дно. В верхней части шкафа также понадобится выполнить проем для воздуховода.

В верхней части шкафчика, предназначенного для установки встраиваемой вытяжки, нужно сделать круглое или квадратное отверстие под воздуховод

Он может быть округлой или прямоугольной конфигурации, все зависит от типа воздуховода. Часто используют гибкие гофрированные конструкции с круглым сечением, но встречаются и пластиковые вентиляционные каналы с прямоугольным или квадратным сечением.

Воздуховод соединяет вытяжку с отверстием в стене, ведущим к общему вентканалу в многоквартирном доме или прямо на улицу, если речь идет о частном строении. Еще один вырез понадобится выполнить на задней стороне шкафа, чтобы закрепить устройство и установить розетку.

После того, как все необходимые проемы в шкафу готовы, можно приступать непосредственно к монтажу устройства. Сначала вытяжку закрепляют в шкафчике или коробе. При этом следует убедиться, что подвижная часть устройства свободно выдвигается на необходимую ширину.

Часть встраиваемой вытяжки выдвигается таким образом, чтобы она перекрывала всю поверхность плиты. Только такая позиция позволит эффективно очистить воздух в помещении

После этого к разъему в верхней части устройства крепят воздуховод с помощью хомута. Это крепление специалисты рекомендуют сделать разъемным, чтобы оставалась возможность для несложного демонтажа. Некоторые мастера сразу же используют герметик, но профессионалы не всегда одобряют такое решение.

Чтобы встраиваемая вытяжка была расположена в шкафу правильно, может понадобиться монтаж внутренней вертикальной перегородки, которую рекомендуется сделать съемной

Периодически конструкцию придется разбирать, чтобы очистить ее от накоплений жира и других загрязнений. Однако следует помнить, что соединение должно быть достаточно герметичным, чтобы обеспечить эффективное удаление загрязненного кухонного воздуха.

Чаще всего воздуховод вытяжки выводят из шкафа вертикально, но иногда для этого используют боковой отвод через заднюю стенку. В этом случае отверстие делают сзади. Не стоит делать отверстия “не глазок”, сначала следует нанести разметку.

Некоторые модели вытяжек снабжены удобным шаблоном, который существенно облегчает процесс выполнения разметки пол крепления для устройства. Если такой шаблон отсутствует, придется выполнять разметку обычным способом, т.е. с помощью рулетки и строительного уровня. Вытяжка должна быть установлена строго по горизонтали.

Установку встраиваемой вытяжки обычно выполняют после того, как соберут весь кухонный гарнитур, чтобы вся конструкция была удобной и выглядела аккуратно. В качестве крепежа для вытяжки обычно используют саморезы с дюбелями. После установки вытяжки в короб в соответствующее отверстие устанавливают специальный переходник, чтобы подключить воздуховод.

После этого остается вывести его в вентиляционный канал. Воздуховод для вытяжки должен быть как можно меньше по протяженности, поскольку этот показатель влияет на общую производительность устройства. Максимально допустимое количество колен — три.

Эти моменты следует учитывать еще на этапе общего проектирования дизайна кухни, рекомендуется установить плиту как можно ближе к общему вентиляционному каналу дома. Диаметр воздуховода должен быть таким же, как и размеры предназначенного для него патрубка. Обычно этот показатель составляет 120 мм или больше.

Кабель электропитания следует вывести наверх, чтобы он не перегревался рядом с варочной поверхностью. На задней стенке шкафчика обычно делают розетку

Важный момент — выбор правильного положения для провода питания. Он не должен проходить непосредственно над варочной поверхностью.

Кабель нужно закрепить внутри шкафа, а розетку для его подключения нужно установить в районе задней стенки, в котором устанавливают вытяжку. Можно выбрать и другое место для розетки, главное, чтобы эта часть устройства не перегревалась при включенной плите.

После того, как все монтажные работы окончены, следует подключить устройство к электропитанию, выдвинуть часть вытяжки и протестировать ее работу. Вентилирование кухонного помещения можно осуществлять и с помощью вытяжного вентилятора, но если в помещении уже установлена вытяжка, использование дополнительных устройств считается излишним.

Выводы и полезное видео по теме

Наглядно процесс монтажа такой вытяжки продемонстрирован здесь:

В этом ролике представлена информация о том, как выбрать подходящую вытяжку:

Здесь есть полезные сведения о замене угольных фильтров:

Вытяжка, которую можно скрыть за мебельным фасадом — идеальный выбор практически для любой кухни. Такое устройство издает мало шума, не портит интерьер и может быть установлено силами одного человека буквально за пару часов.

Если вытяжка правильно подобрана, а ее монтаж исполнен без ошибок, она обеспечит для кухни необходимый по интенсивности воздухообмен.

Хотите рассказать, как устанавливали встраиваемую вытяжку на собственной кухне, или сообщить полезные сведения по теме статьи? Пишите, пожалуйста, комментарии в расположенном ниже блоке. Задавайте вопросы, делитесь своим мнением, размещайте фото процесса выбора устройства или установки.
