Арматура сливного бачка унитаза: как устроено и работает водосливное устройство

Даже самый надежный сантехнический прибор может сломаться. Особенно неприятно если это изделие, ежедневно используемое всеми членами семьи. Если вышла из строя арматура сливного бачка унитаза, то ждать пару суток пока придет сантехник совсем не хочется, согласны? Тем более, что такую проблему можно успешно решить своими силами.

Прежде чем приступить к ремонту, необходимо разобраться в конструкции бачка, устройстве сливного механизма и понять принцип работы водослива. В статье подробно рассмотрены все перечисленные моменты, а также описаны возможные поломки арматуры унитаза и способы их устранения.

Бачок унитаза: а что внутри?

Унитаз занимает центральное место в любом санузле. Если без душевой кабинки или ванны можно обойтись, используя поддон для омовений, то унитаз является незаменимым прибором не только для каждого члена семьи, но даже для некоторых домашних питомцев.

Поэтому знать его особенности и устройство просто необходимо, чтобы субботним утром не оказаться один на один с такой поломкой.

Починить или заменить арматуру бачка можно и своими руками. Главное, перекрыть воду перед началом работ и ознакомиться с рекомендациями производителя по регулировке конструкции

Особенности сливных бачков

Баки для унитазов отличаются по материалу изготовлению, способу установки и подключения к водопроводу, типу расположения кнопки/рычага. Да и ценовой диапазон этого типа сантехнических приборов весьма широк – от недорогих отечественных моделей до эксклюзивных дизайнерских вариантов именитых производителей сантехники.

По материалу изготовления выделяют следующие виды бачков для унитаза:

• фаянсовые;
• пластиковые;
• чугунные.

Водосливная арматура, используемая для унитазов, в основном производится из пластика. Это касается даже дорогих моделей.

Лишь в эксклюзивных вариантах сантехники используют металлическую арматуру. Причем, ее изготавливают из латунных и бронзовых сплавов

Фаянсовые бачки получили признание и наибольшее распространение во всем мире. Именно этот материал чаще всего можно встретить в санузлах, где установлена пара унитаз + бачок.

Фаянсовые изделия производят как отечественные производители, так и именитые западные фирмы. Подобрать наиболее оптимальный вариант для своего санузла не составит труда

Пластиковые модели сливных баков имеют приплюснутую форму. Это обусловлено спецификой их применения – так называемые подвесные унитазы, когда устройство для смыва устанавливаются в стену. Конструкция отличается надежностью, простотой в обслуживании и длительным сроком службы.

Пластиковые баки для унитазов после установки обязательно должны иметь ревизионное окно. Оно, как правило, находится за кнопкой для смыва

Чугунные бачки – это пережиток прошлого. Тяжелые, громоздкие и непрезентабельные конструкции все еще остаются в использовании многих рачительных жителей нашей страны. Но при ремонте часто старые чугунные изделия заменяют на красивую современную сантехнику.

По способу подключения к водопроводу бывают баки для унитазов с верхней и нижней подводкой. Вторые более предпочтительны – выглядят более презентабельно и создают меньше шума при работе.

Вариант с верхней подводкой производят многие российские сантехнические фирмы. Чтобы уменьшить шум во время набора емкости после слива была усовершенствована арматура

Возможны три способа установки сливного бачка:

• верхнее крепление;
• инсталляция в фальш-стене;
• на полочке унитаза.

Верхнее крепление – это ретро вариант. Такое расположение сливного устройства используется в ванных комнатах, выполненных в ретро стиле.

Бачки для унитазов в ретро стиле весьма популярны среди владельцев ванных комнат большой площади. В скромном санузле такое изделие будет неуместным, да и цена его весьма высока

Инсталляция унитаза используется для подвесных моделей, когда бачок прячется в стене. Это позволяет сэкономить место в санузле и гармонично вписать сантехнику в общую стилистику ванной/туалетной комнаты.

Встроенные в инсталляцию, скрытые фальш-стеной бачки отличаются более высокой ценой сравнительно с недорогой отечественной сантехникой из фаянса

Монтаж на полочке унитаза — традиционное решение. Это привычные модели сантехнической пары, когда сливная система крепится на полочке чаши унитаза.

Преимущества: простота и ценовая доступность. Да и выбор весьма широк – можно подобрать как отечественный вариант, так и элитную сантехнику итальянских, французских или немецких производителей.

Сливной бачок на полочке унитаза – это самый удобный в обслуживании вариант. Если возникает необходимость ремонта, то добраться до арматуры просто

Внутреннее устройство бачка

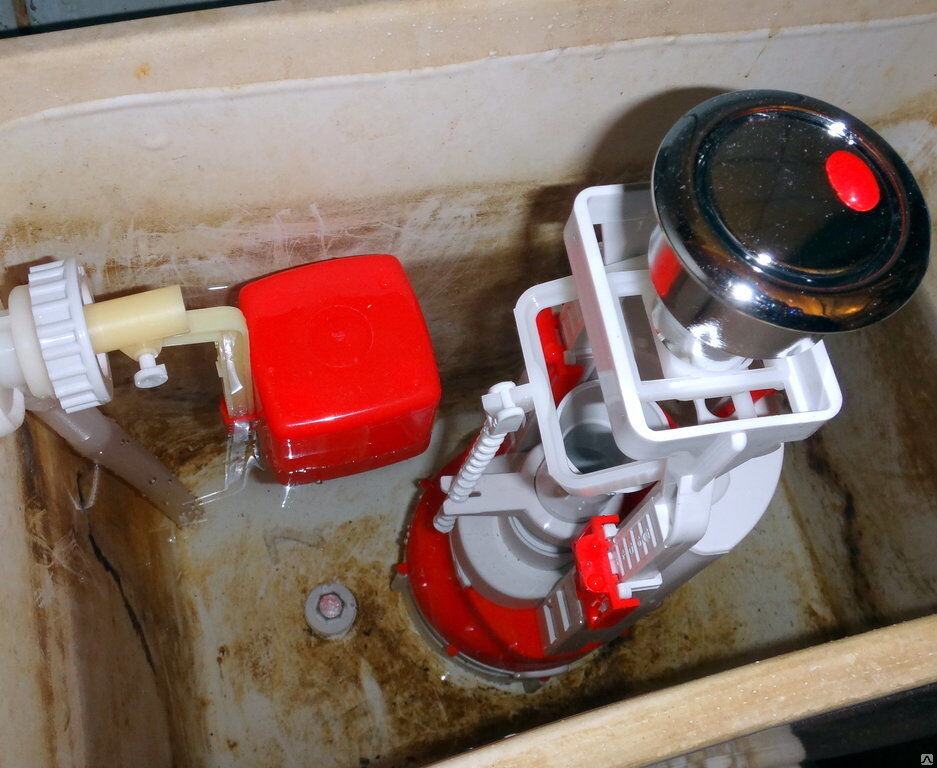

Внутри каждого сливного бачка имеется запорная арматура для управления работой унитаза. Ко многим моделям арматура идет в комплекте вместе со всеми необходимыми креплениями и гайками.

По способу подачи воды и месту установки в баке различают такие виды арматуры:

• верхняя подводка;
• нижняя подводка;
• универсальная.

Конструкция с верхней подводкой встраивается в бак сбору. Гибкая трубка для подачи воды присоединяется сверху. Это нужно обязательно учитывать, ведь такая арматура подойдет далеко не к каждой модели сливного бачка. В основном, только отечественные производители предусматривают верхнюю подводку в своих сантехнических изделиях.

Арматура с нижней подводкой идет в комплекте к большинству сливных бачков западного производства. Причем, конструкция пластиковая, но качество всех составляющих высокое.

Когда требуется замена отдельной детали или всей арматуры с нижней подводкой воды, лучше купить более дорогостоящую конструкцию зарубежных фирм. Она прослужит дольше (+)

Универсальная арматура на сливной бак унитаза удобна тем, что ее можно поставить как в емкость с нижней, так и с верхней подачей воды. На второе отверстие, по ненадобности, надевается специальная заглушка, идущая в комплекте.

По типу материала, из которого изготовлена арматура, выделяют:

• пластиковые конструкции;
• металлические из сплава бронзы или латуни.

Большинство моделей комплектуются арматурой из пластика. Причем, в случае износа отдельных деталей всегда можно приобрести необходимую в магазине сантехники. Если нужной не окажется, то можно купить новую конструкцию.

Металлическая арматура дороже пластиковых аналогов. Изготавливают ее из сплавов, устойчивых к коррозии

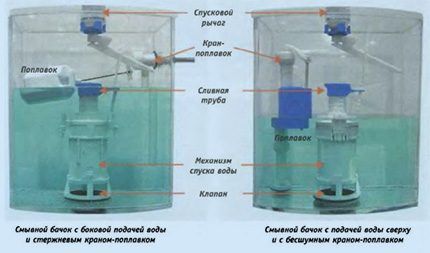

Арматура сливного бачка состоит из 3-х основных узлов:

• заполнение;
• слив;
• защита от переполнения.

Заполнение — узел, обеспечивающий наполнение емкости водой, поступающей по гибкой трубе. В конструкции арматуры предусмотрен специальный клапан, перекрывающий доступ воды в нужный момент. Его работу обеспечивает поплавок, который изготовлен из пенопласта или другого легкого материала.

Слив. Основной деталью этого узла является клапан отверстия слива. В действие его приводит тяга в момент нажатия пользователем на кнопку/рычаг.

Защита от переполнения или перелив. Основной элемент этого предохранительного устройства арматуры сливного бака – пластиковая трубка, пустая внутри. Она установлена вертикально в емкости.

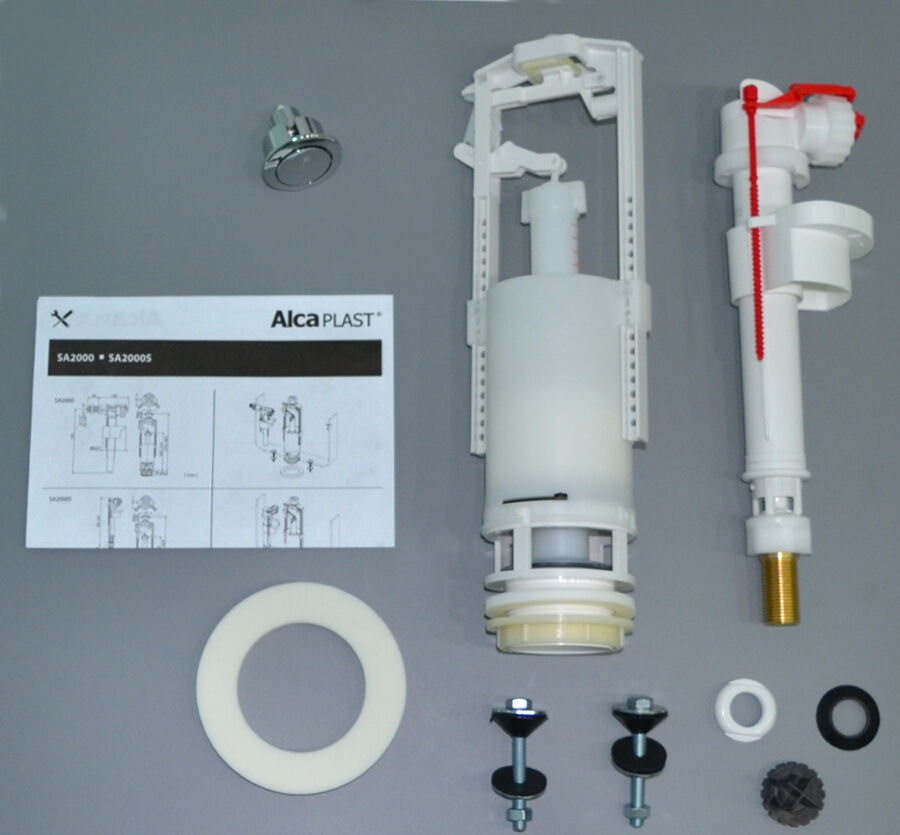

Устройство арматуры для сливной емкости унитаза у всех производителей похоже. Отличие в качестве пластика и, соответственно, стоимости комплекта (+)

Принцип работы водосливного устройства

Водосливное устройство бака унитаза запускается в работу путем воздействия пользователя на внешний механизм арматуры. Причем, в зависимости от принципа действия механизма будет отличаться сама конструкция.

Особенности сливной функции бачка

Среди рабочих элементов, используемых для активации функции смыва, такие:

• кнопка;
• рычаг;
• педаль.

Наиболее распространенный вариант – кнопка. Причем, есть модели арматуры с одной или 2 различными кнопками – для выпуска маленького и большого объема рабочей жидкости. 2 версии смыва позволяют экономить не только водный ресурс планеты, но и уменьшить ежемесячный платеж по водоснабжению.

Кнопки чаще всего используются во встроенных моделях сливных устройств и в компактных фаянсовых изделиях

При воздействии на кнопку или рычаг образуется тяга, которая открывает сливной клапан. Вода из емкости объемом 10-12 л устремляется вниз в чашу унитаза, очищая ее и смывая все, что в ней находилось до этого.

Рычаг для управления смывом может быть весьма искусно исполнен и стилизован под металл. Например, бронзу, сталь и прочие

Как происходит заполнение?

Одновременно с опустошением бака опускается поплавок, что приводит к открытию клапана, перекрывавшего подачу воды из системы водоснабжения. Вода постепенно наполняет емкость и как только поплавок окажется на определенном уровне, заданном пользователем ранее, штанга поплавка полностью перекроет подачу воды в сливной бак унитаза.

Модели бачков с пневмоприводом до сих пор встречаются в обиходе. Особенно такой механизм смыва удобен людям с ограниченными возможностями и детям

Как работает защита от переполнения?

Когда в процессе подачи рабочей жидкости произошел сбой или какой-то из механизмов арматуры вышел из строя, срабатывает предохранительное устройство – перелив. Это пустая трубка, соединяющаяся со сливным клапаном.

Принцип ее работы прост – как только уровень воды в бачке станет выше допустимого, вода начнет переливаться в эту трубку и вытекать в чашу унитаза.

Высота расположения верхнего раструба переливной трубки на 1-1,5 см больше, чем выставленный пользователем уровень воды в бачке

Проблемы с арматурой бачка унитаза

Качественный комплект унитаз + сливной бачок от производителя с хорошей репутацией может прослужить около 20 лет. А вот водосливная арматура, даже самая надежная, выйдет из строя раньше. Поэтому важно еще на начальном этапе выявлять и устранять возникающие поломки.

Чаще всего можно столкнуться с такими проблемами:

• не происходит наполнение;
• вода постоянно течет в чашу унитаза;
• отсутствие реакции при нажатии на кнопку/рычаг;
• протечки в местах соединений;
• слабый напор слива.

Проблема №1. Наполнение не происходит, если впускная мембрана сильно засорилась. Тогда без ее очистки или же замены не обойтись. Если же состояние мембраны рабочее, а наполнение бачка рабочей жидкостью не происходит, то нужно проверить правильность функционирования поплавка. Возможно, предстоит регулировка или замена поплавка.

Во встроенных моделях осмотр, регулировка и ремонт арматуры проходит сквозь ревизионное отверстие, скрытое за декоративной панелью с кнопкой

Проблема №2. Вода постоянно течет в унитаз, увеличивая показания счетчика холодной воды. Эта проблема возникает при попадании в бачок крупного мусора или других предметов. Все лишнее мешает нормальной работе заливной арматуры бачка. Необходимо разобрать бачок и удалить из него посторонние предметы.

Также постоянную течь в унитазе может вызывать перекос, ослабление крепления или поломка поплавка. Выполнить ремонт поплавкового клапана без особых затруднений можно своими руками:

В случае, когда с поплавком все в порядке, нужно проверить состояние других пластиковых деталей арматуры – штанги, рычага диафрагмы или спицы поплавка.

Проблема №3. При нажатии на кнопку смыва ничего не происходит. Здесь предстоит проверить наличие зазоров в тех местах, где их не должно быть – в местах соединений. Также, могут оказаться сломанными пластиковые детали арматуры, что особенно часто встречается в дешевых моделях, прослуживших более 3-х лет.

Нередкой причиной нарушения подачи воды в бачок является несоответствующая длина сливной и наливной трубок или их повреждение. В борьбе с ситуацией выполняем следующие шаги:

Проблема №4. Еще одна неприятность, возникающая с бачком унитаза – протечки в местах резьбового соединения. Чтобы устранить эту неприятность, понадобится заменить герметизирующую прокладку. Если же эта деталь еще не успела износиться, то нужно проверить хорошо ли закручены гайки и нет ли где перекосов.

Проблема №5. Ситуация, когда слив происходит, но его напор слаб, также довольно распространенное явление. Это свидетельствует о нарушении смыва из-за попадания резинового шланга в отверстие выпуска или каких-то других посторонних предметов.

Вариант с использованием сдвоенной кнопки для смывания очень удобен – можно выбирать нужный объем рабочей жидкости для смыва в конкретный момент времени

При выявлении утечки в районе смывного клапана производим следующие действия:

Если же требуется серьезный ремонт с заменой многих деталей, то проще и дешевле обойдется установка нового сливного механизма с последующей настройкой арматуры.

К ее покупке также нужно отнестись ответственно – купить новую в фирменном магазине или подобрав подходящую модель от другого производителя. Важно учитывать диаметр и расположение подводки у своего унитаза.

Напор при смыве должен быть соответствующий, чтобы обеспечить достаточное омовение стенок чаши унитаза и своевременное удаление канализационных отходов

Выводы и полезное видео по теме

Как достать и промыть или заменить арматура бачка, встроенного в стену, продемонстрировано в видео ролике:

Принцип работы водосливной арматуры бачка унитаза подробно описан в видео:

Об устройстве и сборке арматуры, устанавливаемой в бачок унитаза, рассказывается в видео ролике:

Описание и характеристику сливного механизма унитазов можно увидеть в видео:

Наглядный и полезный видео ролик о ремонте узла слива в унитазах:

Изучив внешнее устройство сливного бачка, можно не бояться неприятных сюрпризов. Если вдруг бачок перестанет набираться или вода будет постоянно протекать, можно попытаться своими силами разобраться с проблемой, осмотрев арматуру и разобрав соответствующий рабочий узел.

Если же устранением поломки будет заниматься сантехник, то принимать результаты его работы будет намного проще.

Поделитесь с читателями вашим опытом ремонта арматуры сливного бачка. Пожалуйста, оставляйте комментарии к статье, участвуйте в обсуждениях и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.
