Поплавок для унитаза: устройство, правила регулировки и пример замены

Со временем на смену устаревшим сантехническим приборам приходят новые, более комфортные и функциональные, но некоторые детали остаются прежними, практически не меняя своего назначения.

Например, один из важнейших элементов сливного бачка – поплавок для унитаза – продолжает выполнять свою основную функцию регулировки уровня воды, хотя также претерпел внешние изменения.

Согласитесь, понимание устройства поплавкового механизма пригодится любому домашнему мастеру.Вызывать сантехника при малейших неполадках работы унитаза — не лучший вариант. Тем более что большинство неисправностей арматуры можно устранить самостоятельно.

Мы предлагаем разобраться в конструкции и принципе работы разных видов поплавков. Подробные инструкции помогут отрегулировать механизм и восстановить сливную систему унитаза.

Место поплавка в конструкции сливного бачка

Сам по себе поплавковый механизм – это всего лишь небольшая деталь с простым устройством, но в комплекте с остальными частями арматуры бачка он выполняет значительную миссию – отвечает за смыв. Если более точно, то является посредником между двумя внутренними системами: наливной и сливной.

Чтобы уяснить, какая роль отведена этому нехитрому приспособлению, разберемся, как устроен сливной бачок унитаза.

Мы не будем рассматривать элементы встроенной инсталляции или ретро модели, подвешенные к стене, а остановимся на самых популярных решениях – бачках, которые являются частью компакт-унитазов и устанавливаются на заднюю полочку чаши.

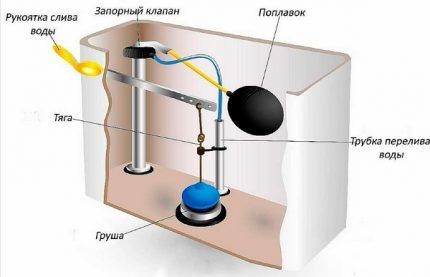

Схема внутреннего устройства унитазного бачка с нижней подводкой воды и боковым рычагом управления. Это устаревшая арматура, сохранившаяся в бачках советских времен

Внешне это фаянсовый (фарфоровый, пластиковый) резервуар, сверху закрытый крышкой с отверстием под рычаг управления, который все чаще заменяет кнопка (одинарная или двойная). Кроме этого отверстия имеются еще два: для поступления воды из системы ХВС и для слива жидкости из бачка в чашу унитаза.

Внутри резервуара установлена арматура – разборная система из пластиковых, металлических и резиновых деталей. Конфигурация, размеры, материал изготовления элементов у разных производителей отличаются. К тому же существует несколько видов механизмов.

Однако все они объединены общим принципом работы: через впускное отверстие внутрь резервуара поступает вода (по гибкому патрубку, подключенному к трубе ХВС) в необходимом объеме (в среднем 4,5-6 л).

Вместе с уровнем воды, заполняющей бачок, поднимается вверх и поплавок. Когда уровень жидкости достигает нужной отметки, поплавковое устройство блокирует поступление воды. Такое состояние сохраняется до момента смыва.

В процессе смыва включаются в работу другие элементы системы. Кнопка (или рычаг) приводит в движение шток, к концу которого прикреплена мембрана (или прокладка). Сливной клапан открывается, и вода устремляется в унитаз.

Функция поплавка очевидна – регулировка объема поступающей в бачок воды. Если механизм выйдет из строя, вода польется беспрерывно, а от затопления квартиру спасет еще один важный элемент системы – перелив.

Виды поплавковых устройств

Вид поплавка в бачке компакт-унитаза зависит от конструкции арматуры: в устройствах старого образца присутствуют плавающие на поверхности воды пластиковые шары или цилиндры, в новых модификациях это подвижные элементы, скользящие по вертикали и напоминающие стакан.

Шарообразный поплавок называют еще «коромыслом». Действительно, толстая поволока, на которой крепится шар, по форме напоминает ставший раритетным предмет обихода.

Пластиковые шаровые приспособления до сих пор можно найти в продаже в магазинах сантехники. Это объясняется покупательским спросом: далеко не все готовы купить усовершенствованную арматуру для бачка

Принцип действия примитивного, по сути, поплавка достаточно прост: при смыве он опускается на дно бачка и посредством штока (той самой проволоки) открывает впускной клапан.

Вода поступает, наполняет резервуар, и поплавок поднимается вверх. В определенный момент он достигает необходимой отметки (регулировку объема жидкости можно выполнить вручную) и блокирует поступление воды. Входной клапан закрывается до того момента, пока снова не произойдет смыв, и поплавок упадет на дно.

Современный вид поплавкового устройства отдаленно напоминает шарообразную модель. Это пластиковая деталь, закрепленная на вертикальном штоке, которая, подобно лифту, движется вверх-вниз и также отвечает за своевременную блокировку впускного клапана.

Поплавковый механизм современного типа: установлен на вертикальном «подъемнике», может иметь различную форму и чаще всего является комплектной частью арматуры бачка

Преимущество усовершенствованной модели в более точной настройке уровня поступающей в бачок воды. Шток, по которому движется поплавок, похож на линейку с делениями, где для удобства регулировки сделаны насечки.

Считается, что конструкции с шарообразным поплавком более шумные. На самом деле уровень шума зависит не от типа поплавкового механизма, а от способа подачи воды.

При верхнем боковом подключении она заливается сверху (гибкий шланг подводят к отверстию в верхней части), поэтому и создается шум. В бачках с нижней подводкой вода поступает тихо, и если есть шум, то лишь из-за неисправности арматуры.

Краткие инструкции по монтажу

Иногда требуется отремонтировать, заменить или просто установить новую модель поплавка – отдельно или в составе арматурного блока. Рассмотрим все решения по порядку. Монтаж новых запчастей производить легче всего, так как не нужно разбирать старые механизмы, а бачок и сами детали находятся в идеальном состоянии.

Вариант #1 – установка шарообразной модели

Сразу оговоримся, что монтировать новое устройство шарообразного типа приходится в единственном случае – если вышел из строя старый элемент. Вряд ли новая модель унитаза оборудована системой налива/смыва с таким типом поплавка.

Пластиковый шар или другой формы деталь можно приобрести отдельно, так как преимущество устаревшего механизма в том, что «коромысло» легко устанавливать или менять без замены штокообразной системы спуска воды.

Внешний вид шара и запорной арматуры может отличаться. На рисунке – ярко-оранжевый пластиковый шар с латунной арматурой стоимостью 430 рублей

Поплавок обычно продается вместе с металлическим держателем и наливным клапаном. Последний вставляют в отверстие впуска воды (находится в верхней части бака, слева или справа) и фиксируют, «коромысло» располагают горизонтально.

Примерно в средней части оно прикрепляется к «груше» — выпускному клапану штокового типа. При заливе жидкости в бачок пластиковый шар должен свободно лежать на поверхности воды.

Вариант #2 – монтаж стаканообразного вида

Комплекты, предназначенный для емкостей с нижней подводкой, обычно фиксируют в бачке еще до того, как он установлен на законное место – полочку унитаза. Это необходимо, так как оба клапана – сливной и впускной – находятся на дне резервуара, и при монтаже детали следует подтягивать и закручивать с обеих сторон.

Если бачок уже установлен, справиться с этим будет тяжело.

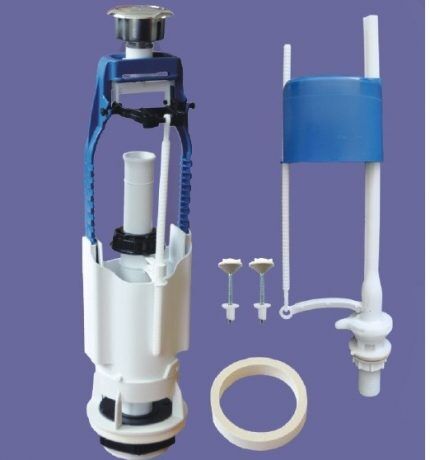

Пластиковый комплект арматуры для сливного бачка с одинарным кнопочным клапаном впуска воды. В комплектацию входят сливной механизм, поплавок, уплотнитель, крепеж

Сначала устанавливают более объемный сливной механизм, обязательно применяя прокладки и шайбы, которые идут в комплекте. Выравнивают устройство по оси и затягивают гайку с наружной стороны. Важно, чтобы уплотнительное кольцо плотно примыкало в области отверстия.

Затем по той же схеме фиксируют наливной клапан с поплавковым устройством. Обычно допускается, чтобы детали касались друг друга или стенок резервуара, но лучше постараться их закрепить строго вертикально.

Особое внимание следует уделить герметизации мест примыкания устройств к отверстиям. Нужно использовать все уплотнители, шайбы и прокладки, которые рекомендованы производителем и поставляются в комплектации, за исключением запасных деталей. Если возникают сложности – достаточно заглянуть в инструкцию по установке.

По этой же схеме происходит и замена поплавкового устройства, только перед установкой нового необходимо демонтировать старое. Для ремонта придется разобрать сливной бачок унитаза.

Собственноручная регулировка поплавка

Переходим к информации, которая часто волнует владельцев и старых моделей, и новых блоков. Постараемся разобраться, как самостоятельно отрегулировать поплавок в унитазе, чтобы поднять/опустить уровень воды в бачке.

Больший объем воды необходим, если имеющегося в емкости недостаточно для качественного смыва, а уменьшают количество набираемой воды, если хотят сэкономить.

Процесс регулировки у разных моделей отличается. Устаревшее «коромысло» можно отрегулировать очень простым способом, даже не отключая воду. Снимаем крышку бачка, находим проволоку-держатель поплавка и просто сгибаем ее.

За счет небольшого сечения латунные, алюминиевые и стальные держатели гнутся легко, поэтому для изменения формы стержня не потребуется никакой инструмент

За счет перегиба устройство блокировки впускного клапана срабатывает раньше, следовательно, объем поступающей в резервуар воды также снижается.

Если держатель поплавка собран из двух негнущихся металлических планок, соединенных болтом, процесс регулировки несколько сложнее:

Если рычаг не металлический, а пластиковый, перегибать его нельзя – сломаете. Такие устройства обычно снабжают винтом или «трещеткой» для изменения формы рычага. Нужно просто покрутить винт или передвинуть элемент на «трещетке».

Регулировка пластиковой арматуры стаканного типа займет немного больше времени. Задача – передвинуть поплавок на «ползунках» (пластиковых вертикальных элементах, которые его поддерживают) вверх или вниз, в зависимости от планируемого увеличения/уменьшения объема смыва.

Очень часто один из «ползунков» (или оба) оснащены шкалой, по которой можно определить точную высоту уровня воды. Производители в инструкции печатают таблицы соответствия, по которым можно посмотреть, какой высоты будет уровень воды при выборе того или иного деления на шкале.

Для упрощения процедуры регулировки некоторые производители оснащают конструкцию специальным винтом. Как им пользоваться, рассмотрим с помощью фотогалереи.

Таким же образом, при необходимости, можно увеличить объем поступающей в бак воды. Как видите, процедура очень легкая и не требует специальных знаний.

Ремонт неисправностей арматуры

Неприятности обычно случаются неожиданно, когда нет возможности вызвать специалиста или обратиться за помощью к более знающим людям, поэтому всегда нужно быть готовым к самостоятельным действиям.

Поломки поплавкового механизма могут вывести из строя работу сливного бачка, а смывать каждый раз водой из ведер – занятие неинтересное. Разберемся, как быстро поменять или починить поплавок в унитазе, если он пришел в негодность.

Нарушение герметичности пластикового шара

При износе старого поплавка может возникнуть трещина, которая со временем превратится в отверстие. Сквозь пробоину внутрь пластикового шара начнет поступать жидкость, и он уже не сможет всплывать и блокировать впускной клапан. Возникает проблема – постоянная течь воды в унитазе. Потери воды очень быстро превращаются в финансовые издержки.

Выясним, как этого избежать:

• отключаем воду;
• снимаем поплавок;
• вытираем его насухо;
• замазываем трещину водостойким герметиком;
• просушиваем;
• фиксируем поплавок в бачке;
• поверяем его работу.

Ремонтировать поплавок с большим отверстием или полностью прохудившимся пластиком не имеет смысла, в этом случае мчимся в магазин и приобретаем для замены новую деталь.

Если кран-поплавок наполняется водой из-за прорванной мембраны или трещины в клапане, это герметизирующее приспособление необходимо поменять:

Перекос поплавковой конструкции

Вследствие износа резиновых (силиконовых) уплотнителей или из-за плохого качества воды может произойти перекос поплавкового устройства стаканного типа.

Пластиковый поплавок «заедает» при каждом спуске воды ли он вообще перестает двигаться вверх-вниз относительно направляющих «ползунков». В зависимости от его положения или прекращается поступление воды в бак, или, напротив, она постоянно льется, перетекая прямиком в канализацию.

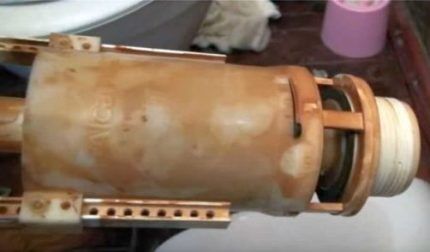

Частой причиной поломок является плохое качество водопроводной воды. Она характеризуется большим содержанием извести и ржавчины, которые оседают на стенках «стакана» и на штоках (держателях, направляющих)

Для начала попробуйте почистить механизм без разборки всей конструкции. Возможно, движение поплавка тормозит попавший в воду мусор. Если это не помогает, придется перекрыть воду, демонтировать бак, а затем и поплавковый блок. Сливное устройство можно не трогать.

Дальше проводим диагностику и действуем по результатам: исправляем положение поплавка и устанавливаем его на место или полностью меняем блок, отвечающий за впуск воды.

Чаще всего поломки, связанные с изменением положения конструкции, исправляются быстро, тогда как изношенные приборы лучше не чинить, а заменять новыми.

Выводы и полезное видео по теме

Несколько полезных советов помогут вам скорее справиться с заменой, монтажом или регулировкой нового поплавка.

Кратко об устройстве унитаза и сливного бачка:

Монтаж арматуры:

Регулировка уровня воды:

Поплавковый механизм – не настолько сложное устройство, чтобы при его замене, регулировке или монтаже каждый раз приглашать специалиста. Простейшие процедуры можно выполнять самостоятельно, пользуясь несложными инструкциями.

Чтобы ремонтировать и производить замену поплавка приходилось как можно реже, нужно следить за качеством воды – например, установить фильтры.

Есть, что дополнить или возникли вопросы по устройству и ремонту поплавкового механизма? Оставляйте, пожалуйста, комментарии к публикации. Форма для связи находится в нижнем блоке.
