Клапан для унитаза: виды клапанов и особенности их монтажа

Одной из самых неприятных ситуаций, случающихся дома, в офисе, на предприятии и т.д., неспроста признан выход из строя арматуры унитаза. Согласитесь, столько ощутимых неудобств не создаст ни сорванный кран, ни перегоревший светильник.

Указанную проблему можно незамедлительно устранить, если знать, как выбрать и грамотно установить клапан для унитаза. Мы предельно подробно расскажем вам, какое устройство необходимо, чтобы закрыть поступление воды в бачок, а какое – чтобы слить ее оттуда.

У нас вы найдете полноценную информацию о видах сантехнических клапанов, правилах их подбора в зависимости от конструкции бачков и методах установки. В предложенной нами статье достоверные сведения, дополненные полезными схемами, фото и видео.

Виды клапанов для унитаза

Наиболее распространенный вид арматуры для унитаза — раздельный. Он применяется на всех самых популярных моделях бачков для унитазов и включает в себя механизмы для слива и набора воды, которые устанавливаются и работают автономно.

Выпускные клапаны можно разделить на виды по способу приведения в действие:

1. Нажимные. Срабатывают путем нажатия на кнопку.


2. Вытяжные. Приводят механизм слива в действие путем поднятия вверх штока, запирающего сливное отверстие.
3. Рычажные. Сам рычаг может быть размещен на бачке или внизу, около унитаза. Устройство срабатывает благодаря нажатию на рычаг.

Рычажная система используется в основном в общественных уборных из-за бюджетной цены, простой конструкции и ремонтопригодности.

Впускные и сливные клапаны для унитазов являются элементами одной системы, но выполняют совершенно разные функции

Устройства нажимного типа, в свою очередь, также можно разделить на типы:

• выпускной клапан одноуровневый (с однорежимным сливом) — оснащен одной кнопкой, при нажатии на которую из бачка сливается все содержимое;
• одноуровневый клапан с режимом «стоп» — в таком устройстве первое нажатие приводит к подаче воды в унитаз, второе прекращает слив;
• выпускной клапан двухуровневый (двухрежимный) — кнопка слива состоит из двух клавиш, одна из которых приводит к сливу части воды, вторая — полностью опустошает бачок.

Модели запорных клапанов можно разделить по способу подводки воды: для бокового подключения и для нижнего впуска воды.

А также по конструкционным особенностям:

• Поршневое устройство. Впускной механизм имеет поршень, который приводиться в движение с помощью рычага. Прокладка, установленная на конце поршня, перекрывает поступление воды в бачок.
• Мембранный клапан. Это наиболее современное устройство. В нем вместо поршневой прокладки устанавливается силиконовая или резиновая мембрана. Она позволяет бесшумно и быстро набирать воду, но очень чувствительна к ее чистоте — это является главным недостатком, который часто приводит к неисправностям.

Кроме раздельных, существует также арматура совмещенной конструкции, в которой два клапана — впускной и запорный — объединены в одну систему. Работа одного зависит от исправности другого.

Установка и регулировка арматуры может вызвать некоторую сложность у непрофессионала. В случае выхода из строя одного из элементов системы приходится менять полностью весь механизм.

Разновидностей моделей впускной арматуры много, но различия между ними не слишком значительные. Конструкции поплавка и мембранного клапана — вот главное, что меняется и усовершенствуется в этих устройствах

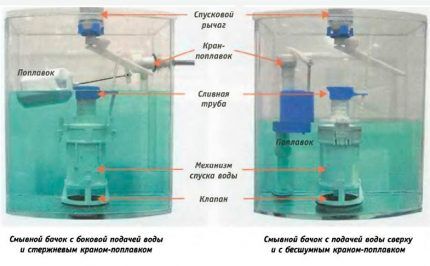

Принцип работы сливного и заливного клапана

Принцип работы заливного клапана основывается на действии поплавка, который, при заполнении бачка водой, поднимается и через штангу приводит в движение клапан.

Как только вода наберется до определенного уровня, клапан перекрывает воду.

Устройство сливного бачка может внешне отличаться, но принцип очень похож, и, поняв однажды, как работает механизм наполнения и слива, нетрудно будет разобраться с любым из них

В спокойном состоянии сливной механизм предотвращает выход воды, но срабатывает, как только нажимают на кнопку.

Одновременно, его конструкция предусматривает защиту от перелива. Защита необходима в случае неисправности поплавкового клапана для унитаза, который вдруг перестает перекрывать воду. Тогда, заполнив бачок, вода вытекает наружу и затапливает помещение.

Чтобы этого не случилось, в корпусе сливного клапана предусмотрена сливная трубка. Если арматура работает нормально, то конец трубки возвышается над уровнем воды.

В случае неисправности впускного клапана верхушка оказывается ниже уровня воды, и тогда лишняя жидкость попадает в трубку и сливается в унитаз.

Арматура смывного бачка представляет собой комплекс устройств с клапанами, предназначенными для регулировки поступления, набора и вывода водопроводной воды из емкости:

Общие характеристики запорной арматуры

Водоспускная и водозапорная арматура должна выдерживать резкие перепады давления. В среднем рабочий показатель составляет от 0,4 до 15 атм.

Температура воды, при которой устройство будет нормально работать, находится в пределах от 2 до 45 °C. Рабочий ресурс составляет около 150—200 тыс. циклов.

Практически каждое устройство для слива или наполнения можно регулировать, подгоняя под высоту смывного бачка

В качестве материала для производства запорного клапана для унитаза используют:

• Полиэтилен высокого давления. Чем плотнее этот материал, тем выше его прочность. При этом увеличение плотности снижает его ударопрочность в условиях низких температур.
• ABS-пластик (химическое соединение акрилонитрилбудадиенстирола). Материал обладает стойкостью к механическим нагрузкам, к истиранию, воздействию агрессивных химических веществ, нечувствителен к перепадам температур.

Для каждой модели клапана производитель указывает допустимую высоту бачка, она может быть от 295 до 500 мм.

Важно также обращать внимание на присоединительный размер — при его несовпадении используют переходное кольцо.

Установка и настройка впускного клапана

Назначение впускного клапана для унитаза — регулировка набора воды в бачок унитаза. Клапан обеспечивает бесшумное и быстрое наполнение: около 7 литров за 20— 45 секунд.

Снабжается фильтром с размером ячеек около 200 мкм. В случае засорения его можно очистить и промыть водой, не извлекая из бачка. Поплавок в таком устройстве может быть открыт, а может находиться внутри защитного корпуса.

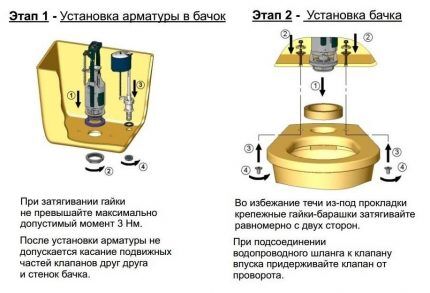

Переустановка поплавкового клапана выполняется достаточно просто. В моделях с нижним подключением клапан нужно устанавливать перед монтажом бачка.

На трубку устройства надевают резиновую прокладку, повернув ее конусной стороной к отверстию в бачке. Затем клапан просовывают в отверстие для подвода воды, надевают пластиковую шайбу (если она входит в комплект) и фиксируют гайкой. Гайку закручивают сначала рукой, а затем затягивают ключом.

Очень важно обеспечить герметичность, правильно установив резиновые прокладки. В моделях с боковым подключением защита от протечек не так важна, там подача воды размещается над уровнем наполнения бачка.

Обратить внимание также нужно на то, чтобы поплавок в бачке ни к чему не касался, иначе он не сможет свободно подниматься или опускаться вместе с уровнем воды.

Важно также установить поплавок таким образом, чтобы уровень воды находился ниже края бачка на 15 см. Некоторые модели предусматривают регулировку уровня наполнения бачка. С помощью нее можно настроить наполнение бака полностью или наполовину

Гибкий шланг присоединяется к водопроводному стояку через кран с применением ФУМ ленты. Запорный вентиль устанавливается в обязательном порядке. В случае необходимости ремонтных работ, он позволит перекрыть воду.

Восстановление работоспособности поплавкового клапана производится следующим образом:

Если утечка обнаружена в области отсечного клапана, работы по устранению неполадки устраняют в такой последовательности:

Монтаж и регулировка выпускного клапана

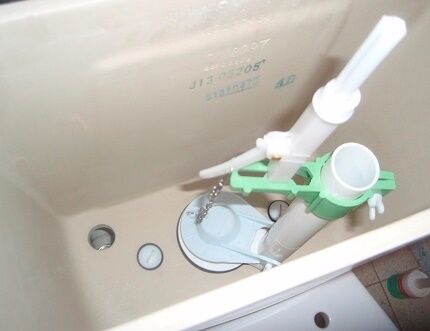

Механизм сливного клапана предназначен для подачи воды в унитаз. Производители выпускают множество различных конфигураций устройства.

Например, для экономичного использования воды разработана двухуровневая арматура, в которой слив может быть полным или частичным. Одноуровневые устройства иногда оснащают системой «стоп», которая прекращает процесс слива, как только отпускают кнопку.

Приобретая устройство, нужно обращать внимание на материал, из которого производят запирающие прокладки.

Если раньше отечественные производители использовали только резину, то сейчас ее все чаще делают из силикона. Этот материал не имеет механической памяти, не деформируется.

Силиконовая и резиновая прокладки, и конический выступ на седле арматуры создают несколько факторов защиты и предотвращают протекание клапана

Установка арматуры по шагам

Если механизм слива сломался или устарел, нет необходимости менять бак унитаза — нужно просто заменить неисправный элемент.

Вы хотите заменить бачок унитаза новым? Подробное руководство по замене изложено в другой нашей статье.

Даже если модель унитаза устарела, производитель выпускает новую, но подходящее к нему устройство. Лучше, конечно, чтобы бачок и запорная арматура принадлежали одной торговой марке.

В комплект клапана для спуска воды входит спускной клапан, уплотнительная прокладка, переходное кольцо, крепления бачка к унитазу, а также подробная инструкция по монтажу

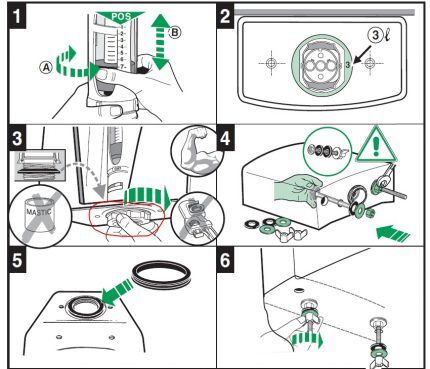

Далее, монтаж сливного клапана будет показан на примере устройства для двухрежимного слива с тросиком. Устанавливают бак на унитаз. Для этого надевают прокладку 14 на основание клапана 12.

Вам также может быть интересна информация о выборе и замене прокладки между унитазом и бачком.

Схематическое изображение составных элементов клапана. Зная устройство этого приспособления, проще выполнить его настройку и регулировку

Клапан устанавливают в отверстие бака и снаружи закручивают гайку 15, на которую затем надевают прокладку 16. Она обеспечит герметичность соединения.

Болты 13 устанавливают в монтажные отверстия в определенной последовательности.

Важно сохранить последовательность крепления болтов 13 и не забыть выполнить их промежуточное крепление к баку

Устанавливают тросиковый механизм. Его окончание закрепляют в коромысле 8 так, чтобы пластиковый кожух был заведен до упора.

Затем опускают корпус спускного клапана 9 в основание 12 и закрепляют его, проворачивая вправо. Проверяют, не задевает ли устройство стенок бачка и механизма впускного клапана.

Перед установкой тросикового механизма проверяют надежность закрепления тросика в держателе. Если он высвободился в процессе транспортировки или монтажа, то его необходимо закрепить

Далее регулируют высоту трубки перелива 7. Для этого нужно сначала повернуть ее по часовой стрелке, чтобы снять с блокировки. После установки необходимой высоты ее вновь блокируют поворотом против часовой стрелки.

При правильно отрегулированной высоте трубки уровень наполнения воды не должен подниматься ближе, чем 20 мм к краю трубки перелива.

Край трубки перелива, в свою очередь, при наличии бокового отверстия бачка (для подключения к подаче воды), должен находиться ниже его на 10 и более миллиметров.

Далее закрепляют нажимную кнопку на крышке бака. Для этого предназначен специальный держатель. Соединяют кнопку с тросиком так, чтобы он не перекручивался и не цеплялся за наполнительный клапан. В бачках с нестандартным отверстием используют переходное кольцо.

При необходимости, отрегулировать уровень наполнения воды в сливном бачке унитаза можно с помощью настроек впускного клапана.

В правильно установленном устройстве, кольцо клапана, при нажатии и отпускании кнопки, должно свободно падать и плотно закрывать отверстие для слива воды. Если этого не происходит, то нужно отрегулировать длину тросика, вращая регулятор

Регулировка слива воды

Изменить объем остатка воды после полного слива можно с помощью регулятора 10 на корпусе клапана для унитаза.

Чтобы увеличить остаток, его поднимают, чтобы уменьшить — опускают. Настроить клапан таким образом, чтобы вода полностью сливалась с бачка можно, опустив регулятор до упора вниз.

Чтобы отрегулировать полный или частичный слив, производители предусматривают наличие механизма для регулировки, который позволяет установить необходимый объем смываемой воды

По схожему принципу регулируется и малый слив. Но, все же, бывают некоторые различия. В некоторых моделях рычаг для регулировки находится в свободном доступе, в иных рычаг необходимо разблокировать поворотом вправо.

И тогда, при поднятии рычажка, сливной объем уменьшится, при опускании — наоборот.

Если сливной бак переполняется, нужно отрегулировать трубку перелива. Для этого, также как и при установке, ее необходимо провернуть по часовой стрелке и установить необходимую высоту. Затем ее обратно фиксируют поворотом в обратном направлении

После проведения монтажа и регулировки проверяют работоспособность системы — кнопки малого и большого слива должны выполнять свои функции.

При нажатии на маленькую кнопку должен срабатывать малый слив, большая должна опустошать бачок почти полностью, в зависимости от настроек.

Разные модели клапанов могут настраиваться по своему, но общий смысл настроек сохраняется — он основывается на принципе работы системы

Вам также может быть полезна информация о том, как правильно разобрать сливной бачок.

Обслуживание сливной и впускной арматуры

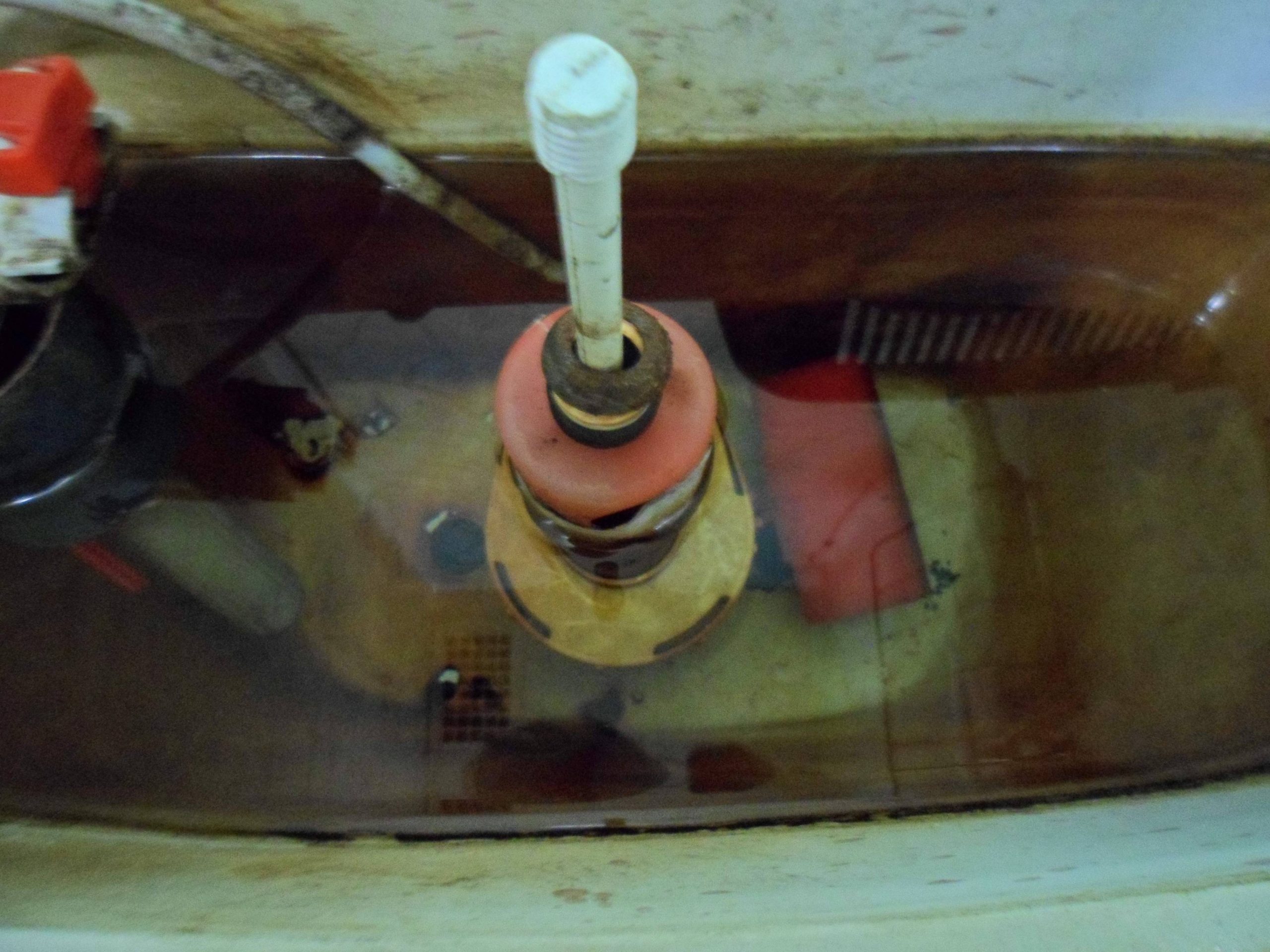

Так как практически любая водопроводная вода содержит механические и химические примеси, необходимо время от времени промывать оборудование —  запорное кольцо, фильтр заливного клапана для унитаза.

Песчинки, отложение солей и ржавчины, могут вывести из строя оборудование.

Чтобы избежать сильного загрязнения, кольцо промывают водой. Чтобы добраться до него, откручивают кнопку слива, снимают крышку бака. Вытягивают корпус клапана, проворачивая его против часовой стрелки.

Для устранения течи в районе сливного клапана чаще всего требуется провести его замену:

Очищают детали без применения агрессивных моющих средств, таких, которые имеют в своем составе абразивные частицы, органические растворители, щелочные или кислотосодержащие вещества.

Запорное кольцо сливного механизма унитаза также вынимают для очистки. Чтобы его снять, нужно сначала извлечь фиксатор

Выводы и полезное видео по теме

Как работает арматура сливного бачка:

Как правильно установить унитаз, бачок, сливной и заливной клапаны:

Всем известна истина: хочешь сделать хорошо — сделай сам. Это касается и установки клапанов для унитаза. Разобравшись в технических нюансах, вы вполне сможете самостоятельно установить и настроить арматуру.
