Схемы подключения водонагревателя к водопроводу: как не наделать ошибок при монтаже бойлера

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Виктор Китаев
Последнее обновление: Апрель 2019

Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

  1. Накопительные.
  2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Водонагреватель накопительный бытовой
Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в этой статье.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Бойлер косвенного нагрева
Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Проточный бойлер бытовой
Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Нагреватель воды горизонтальный
Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

  • кран отсечной;
  • клапан обратный;
  • клапан предохранительный;
  • расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.

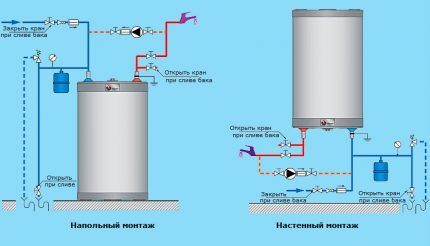

Схема монтажная бойлера с группами безопасности
Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Расположение арматуры на входе и выходе
Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Правильное подключение бойлера
Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Электрическое подключение бойлера
Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВтТок отсечки автомата, А
3,520
5,525
6,530

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

  1. Запорный кран.
  2. Фильтр (не всегда).
  3. Предохранительный клапан.
  4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

Особенности подключения водонагревателя к ХВС
У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать фильтр грубой очистки.

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

Изоляция водяных линий бойлера
Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Расширительный сосуд на бойлере
Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

  • электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
  • порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
  • нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
  • отсутствует контур заземления водонагревающего аппарата;
  • параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
  • монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

  1. Установка накопительного водонагревателя своими руками: пошаговое руководство + тех.нормы
  2. Установка проточного водонагревателя своими руками: пошаговый инструктаж

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Статья была полезна?
Спасибо за Ваш отзыв!
Нет (13)
Спасибо за Ваш отзыв!
Да (68)
