Установка проточного водонагревателя своими руками: пошаговый инструктаж

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Татьяна Захарова
Последнее обновление: Март 2019

Многие из нас неоднократно сталкивались с проблемой аварийного отключения горячей воды. Согласитесь, довольно неудобно греть воду в кастрюле для того чтобы вымыть посуду или искупаться. А если семья большая, то это может стать настоящей проблемой.

Но выход есть – это проточные водонагреватели. Они помогают повысить уровень комфорта в городских квартирах и обеспечивают горячей водой круглый год загородные дома. Разберемся, как производится установка проточного водонагревателя своими руками, с которой сможет справиться любой домашний мастер.

Мы расскажем о принципах работы нагревателя и о том, какие факторы нужно учитывать при его выборе. Рассмотрим особенности подключения электрического и газового оборудования. Здесь вы найдете видеоинструкции по монтажу, которые помогут лучше разобраться с установкой.

Принцип проточного нагревания воды

Если вы собрались самостоятельно устанавливать водонагревательное оборудование, нужно обязательно познакомиться с его устройством и принципом работы.

Нагревание воды в приборе проточного типа происходит довольно просто: холодная вода из водопровода проходит через нагревательные элементы и на выходе имеет температуру, в несколько раз превышающую начальный показатель.

Например, вода с температурой + 10º С нагревается до температуры, комфортной для принятия душа — + 36-40º С. Параметры регулируются с помощью кнопок управления, расположенных на лицевой стороне корпуса.

Нагрев воды начинается автоматически, с момента открытия крана. Несмотря на миниатюрные размеры прибора, он способен обеспечить нагрев до температуры + 50-65º С, достаточной, чтобы вымыть посуду или принять горячий душ.

Чтобы оборудование работало исправно, при установке необходимо учитывать следующие нюансы:

  • прочность стены, на которую монтируют прибор;
  • необходимое давление в водопроводе;
  • пригодность электрической сети.

Если все условия соблюдены, качество функционирования водонагревателя будет зависеть только от ваших умений.

Схема устройства водонагревателя

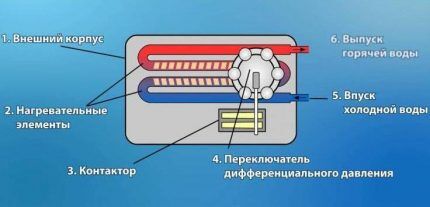

Стандартная схема устройства нагревателя проточного типа. В качестве нагревательных элементов в габаритных моделях используют ТЭНы, в компактных – медные спирали. Подробная схема представлена в техническом описании изделия

Факторы выбора водонагревателя

Если вы уже точно решили, что проточный водонагреватель вас полностью вас устраивает, необходимо определиться с нужной моделью.

Для этого постарайтесь уточнить желаемые характеристики прибора, то есть проанализируйте следующую информацию:

  • количество постоянно проживающих людей;
  • максимальный объем расхода воды при одновременном включении всех точек водоразбора;
  • общее число всех точек водоразбора;
  • желательная максимальная температура нагрева;

Сбор данных поможет рассчитать мощность оборудования. При этом лучше опираться на информацию, предоставленную производителем. Если к даче подведен газ, то стоит задуматься о подключении газовой колонки, а если вы постоянно проживаете в доме, то газового котла.

График расчета данных повышения температуры
График расчета данных повышения температуры для проточного напорного водонагревателя AEG RMC при температуре водопроводной воды + 10 ºС и напряжении 220 В

В жилых домах этажностью свыше пяти установка газового оборудования категорически запрещена. В этом случае выбор предопределен — покупать нужно электрический водонагреватель. Он «спасет» во время сезонных отключений горячей воды.

Отдать предпочтение электрическим вариантам оборудования, осуществляющего подготовку санитарной воды, придется владельцам частных домов, не имеющих возможности подключиться к системам с магистральным газом. Это в случае, если не планируется использовать баллонный газ или устанавливать газгольдер.

Для самостоятельного монтажа также важна степень сложности установки, стоимость прибора, начальная комплектация, возможность быстрого ремонта и наличие запчастей, условия гарантийного обслуживания и гарантийный срок.

Если продавец предлагает услуги по монтажу – рассмотрите и этот вариант, особенно при покупке электрической напорной модели или газовой колонки.

Дополнительно с аргументами выбора проточного водонагревателя ознакомит другая статья, которую мы рекомендуем к прочтению.

Причины самостоятельной установки прибора

Монтаж своими руками прибора, напрямую связанного с системой водоснабжения и электрической сетью – дело ответственное и серьезное, поэтому неопытным пользователям лучше довериться профессионалам.

Однако существует несколько причин, которые допускают самостоятельную установку:

  • дефицит денежных средств на оплату услуг;
  • необходимость срочной установки прибора;
  • желание обучения и приобретения новых навыков (лучше под контролем специалиста);
  • перспектива ремонта или замены.

Безусловно, если вы самостоятельно разберетесь в устройстве водонагревателя, изучите инструкцию и установите его, в дальнейшем ремонт или замена изношенных частей станут привычным делом.

К тому же бывают особые жизненные обстоятельства, заставляющие учиться все делать своими руками. Например, проживание на отдаленном хуторе, от которого до ближайшего сервисного центра более 300 км.

Инструкция по монтажу электрической модели

Итак, постараемся разобраться, как правильно установить проточный водонагреватель своими руками, чтобы он проработал намного дольше срока, указанного в гарантийном талоне. Но запомните, что общие рекомендации необходимо дополнять руководством, изложенным в технической документации.

Шаг #1. Подготовительные работы – проверка электросети

Не каждая электрическая сеть может выдержать мощность выбранной вами модели. На рынке представлены водонагреватели мощностью в среднем от 3 кВт до 27 кВт. Для работы слабых приборов достаточно и старой проводки, но эксплуатацию мощного напорного нагревателя может обеспечить только новая сеть и подключение через УЗО.

Таблица технических данных
Таблица технических данных, облегчающая диагностику электросети и выбор сечения провода. При прокладке новой проводки производитель рекомендует учитывать местные нормы и стандарты

Таким образом, для подключения большей части водонагревателей проточного типа потребуется стационарный метод установки, электросеть переменного тока с напряжением 220 В, трехжильный медный кабель с минимальным сечением 3 мм Х 2,5 мм, автоматическая защита 30 А.

Не забудьте об обязательном заземлении. Если прибор зафиксирован на нагревающейся стене, сечение кабеля следует увеличить.

Шаг #2. Выбор места для установки

Место монтажа зависит от типа оборудования. Водонагреватель безнапорного типа обычно монтируют около точки водопотребления, то есть над раковиной, под раковиной или сбоку от крана. Если безнапорная модель кроме крана-гусака снабжена шлангом с душевой насадкой, следует продумать место крепления и для него.

Схема установки в ванной

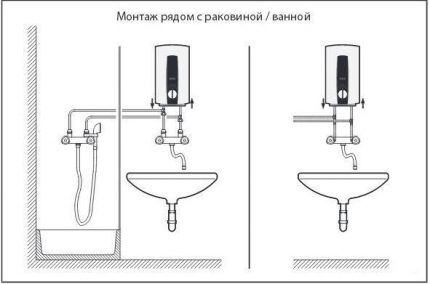

Схема установки проточного водонагревателя рядом с раковиной/ванной или душевой кабинкой. Главное условие монтажа – доступность блока управления

Модели с маркировкой IP 24 и IP 25 изначально защищены от прямого попадания воды, тем не менее, их лучше разместить там, где нет угрозы заливания водой из душа — под раковиной.

Одновременно они должны быть доступны для включения (механического), регулировки напора и температуры – значит, располагаться около душа или раковины. Следовательно, установка проточного водонагревателя в туалете – плохая идея, в ванной – хорошая.

Выбор напорного прибора диктует другие условия. Обычно его устанавливают недалеко от точки водоразбора, которая имеет максимальную загруженность, или возле стояка. Мощный водонагреватель способен обеспечить горячей водой кухню, ванную, душевую, поэтому место выбирают, исходя из целесообразности и удобства обслуживания.

Схема монтажа напорного водонагревателя
Схема монтажа проточного напорного водонагревателя: пока в водопроводе ест горячая вода, краны 3 и 4 находятся в закрытом положении, когда горячую воду отключат, краны 3 и 4 требуется открыть, а кран 1 закрыть

Такие приборы не нуждаются в постоянной регулировке – они запрограммированы.

Шаг #3. Порядок монтажа на стену

Крепление на стену заключается в просверливании отверстий и подвешивании прибора с помощью специальных петель или кронштейнов, идущих в комплекте.

Два главных условия правильного монтажа:

  • прочность стены (идеально подходят кирпич, бетон, дерево, условно – гипсокартон);
  • идеальное горизонтальное положение относительно плоскостей.

Если оборудование разместить с наклоном, появится риск возникновения воздушных пробок, а в дальнейшем – поломка. Дело в том, что нагревательные элементы в процессе работы должны полностью покрываться водой. Вследствие перекоса прибора часть спирали или ТЭНа может обсохнуть, и механизм выйдет из строя из-за перегрева.

Схема монтажа на стену
Схемы, помогающие правильно закрепить водонагреватель на стене. Обратите внимание на размеры крепежа (дюбелей, шурупов или саморезов) и на особенности монтажной схемы

Как вы уже поняли, для монтажа потребуется дрель и определенные сверла – по бетону или дереву.

Порядок действий следующий:

  • Установите выключатель водонагревателя в позицию «выкл.».
  • Возьмите монтажную пластину (должна быть в комплекте), приложите к стене и обозначьте места отверстий.
  • Просверлите отверстия.
  • Вставьте дюбеля и ввинтите шурупы.
  • Откройте крышку корпуса, сделайте отверстия для подвода воды.

Следующий этап следует выполнять, приняв меры безопасности, так как придется работать с электричеством.

Шаг #4. Подключение к электрической сети

Убедитесь, что в сети нет напряжения, и вставьте электрокабель через специальное отверстие в задней стенке, прикрытое резиновой заглушкой. Навесьте прибор на уже подготовленные шурупы, проверьте, нет ли отклонений по горизонтали.

Зачистите концы проводов стандартным способом и вставьте три провода в клеммную коробку. Затяните крепежные винты, чтобы каждый провод оказался прочно зафиксированным. Не ошибитесь в цветовой маркировке проводов.

Подключение кабеля
Не забывайте, что соседство электричества и воды является одним из самых опасных для жизни человека, поэтому четко следуйте схеме установки из инструкции производителя

Запрещается производить установку, если нет заземления и автоматического устройства защитного отключения (УЗО). Если произойдет утечка или сбой в системе, автомат моментально отреагирует и разорвет электрическую цепь.

Местом установки УЗО является распределительный щиток, который находится на площадке этажа или в подсобном помещении, если речь идет о частном доме.

Шаг #5. Варианты подключения воды

Обычно существует несколько вариантов подключения. Например, одну и ту же модель можно установить выше водопроводного узла подачи воды (верхнее подключение) и ниже, под раковиной (нижнее подключение), подсоединить прибор к закрытым или открытым трубам. Для подводки труб в корпусе устройства есть два отверстия – в них вставляются шланги с горячей и холодной водой.

Подключение воды
Схемы подключения: 1 – к скрытым трубам; 2 – к открытым трубам. На первой схеме – сначала следует установить углы (В), затем присоединить шланги с прокладками (А). На второй схеме – установить на трубах держатели (А), соединить их шлангами с прокладками (В)

Маломощные электрические водонагреватели, ориентированные на одну точку водопотребления, обычно вместо выхода горячей воды на общую линию имеют шланг с душевой насадкой.

Правильная устанока водонагревателя
Для одноточечных моделей существуют специальные указания установки: на первом рисунке показан правильный монтаж, на втором – неправильный. Устанавливать вентиль на выходе воды категорически запрещено!

Водонагреватель можно подключать и к трубам центральной магистрали, и к накопительному резервуару, который находится на 4 м (как минимум) выше места монтажа устройства. При подаче воды из резервуара потребуется постоянный контроль уровня воды.

Также практикуется прямое подключение к скважине или колодцу (в загородных домах), но только через фильтр грубой очистки, иначе производитель снимает с себя гарантийные обязательства.

Как установить газовый водонагреватель?

Монтаж газовой колонки отличается от установки электрического оборудования большим количеством предъявляемых требования и более сложным процессом подключения. Однако время и усилия компенсируются экономией на оплате топлива – более дешевого, чем электроэнергия, природного газа.

Шаг #1. Согласование и соблюдение норм

Чтобы установить газовую колонку, потребуется подвести к дому газ (в некоторых регионах – наиболее затратная статья расходов), затем составить грамотный инженерный проект и согласовать его в определенных инстанциях. Составлением проекта должна заниматься организация, имеющая лицензию.

О процедуре подключения частного дома к системе поставки магистрального газа подробно написано здесь. Рекомендуем ознакомиться с предложенной информацией.

Чтобы представить, какие требования предъявляются к установке, можете заглянуть в правоустанавливающие документы:

  • Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (СП 42-101-2003).
  • Газораспределительные системы (СНиП 42-01-2002).

К основным правилам установки газового оборудования можно отнести объем помещения – не менее 7,5 м³ и высоту потолков – не ниже 2 м. Обязательное условие – хорошо налаженная вентиляция. Минимальный диаметр дымохода – 110 – 130 мм (зависит от требований производителя).

Схема минимальных расстояний для монтажа
Схема минимальных расстояний для монтажа на кухне. В качестве образца — газовый проточный водонагреватель Therm 6000 O известного немецкого производителя Bosch

Все желающие установить газовый водонагреватель своими руками должны понимать, что прибор без монтажа представителями лицензированной организации (уполномоченного сервисного центра) полностью снимается с гарантии и бесплатного обслуживания.

Шаг #2. Правила демонтажа старой газовой колонки

Процесс замены газовой колонки происходит быстрее, чем установка нового водонагревателя, так как не требуется оборудование дымохода или подключение к газовой магистрали.

Ход работы следующий:

  • Закройте кран на подводящей газовой трубе, чтобы перекрыть поступление газа.
  • Открутите гайку, фиксирующую гибкий шланг, аккуратно снимите его. Если колонка присоединена старым способом подключения через металлическую трубу, придется ее распилить ножовкой по металлу.
  • Старую соединительную арматуру лучше выбросить, купив современный прочный шланг.
  • Отключите систему водоснабжения – для надежности лучше перекрыть краны у стояка.
  • Снимите трубу, отводящую воздух, аккуратно достаньте ее из дымохода.
  • Осторожно снимите корпус устройства с настенного кронштейна.

В процессе демонтажа старайтесь не повредить подводящие трубы, иначе замена водонагревательного устройства обернется заменой всего прилегающего оборудования.

Подключение труб
Современные газовые колонки (проточные водонагреватели) имеют обязательное тройное подключение: к газовой трубе, к двум трубам с водой (холодной – вход, горячей – выход), к дымоходу

Если заметили износ труб, лучше их заменить новыми – скорее всего, за время эксплуатации старого прибора в магазинах появились более надежные модели.

Шаг #3. Инструкция по установке новой газовой модели

Для начала проверьте исправность дымохода. Поверьте герметичность соединений, вертикальное расположение трубы для отвода газов, качество теплоизоляции. Не забудьте, что выходное отверстие должно находиться выше самой высокой точки крыши и быть защищено от осадков козырьком.

Какую вы будете использовать трубу – гибкую или жесткую – значения не имеет, скорее, ее характеристики зависят от условий монтажа. Затем проверьте, исправна ли вентиляция.

Вариант подключения газовой колонки
Один из стандартных вариантов подключения газовой колонки, рассчитанный на обеспечение горячей водой двух точек водопотребления – на кухне и в ванной комнате (+)

Подкорректируйте места крепления для новой модели. Снимите ручку переключателя (регулятора мощности), отвинтите крепеж, удерживающий кожух, и снимите лицевую часть корпуса. С помощью крепежных петель, винтов и дюбелей повесьте колонку на стену. Запомните: корпус должен свободно висеть на стене, а не стоять на патрубках подвода воды или газа.

С помощью гибких шлангов производите подключение прибора к трубе с холодной водой, затем соедините выход с краном горячей воды.

Схема подключения воды
Схема подключения воды. Чтобы обозначить места подсоединения холодной и горячей воды (А и В), их маркируют синим и красным цветом. Для контроля перепадов давления на входе производитель рекомендует установить обратный клапан

Следующий этап – подключение газа. Гибким шлангом соедините газовый кран с вводом в водонагреватель. Поверку можете произвести традиционным способом, намылив место соединения и открыв подачу газа. Отсутствие пузырей обозначает правильное подсоединение.

В последнюю очередь устанавливают трубу дымохода. Чаще всего это гибкая гофра, подобранная по диаметру выходного отверстия. Один конец гофры зафиксируйте на выходе колонки, второй вставьте в дымоход. Установите на место лицевую панель с переключателями, закрутите крепеж и протестируйте прибор.

Правила эксплуатации и техобслуживания

Неисправности могут появиться как через несколько лет, так и через месяц. Особенно велик риск поломки при нарушениях эксплуатации прибора.

Чтобы электрическое оборудование работало исправно, необходимо следить за чистотой фильтра и время от времени очищать аэратор. Примерно один раз в год проводите профилактические работы: отключите водонагреватель, удалите накопившуюся грязь, продуйте трубы. Если необходимо, подтяните крепления.

У газовых колонок следите за чистотой теплообменника, меняйте уплотнители, очищайте горелку и запальную форсунку, меняйте водяные фильтры.

Если техобслуживание и простейший ремонт маломощного электроприбора можно производить своими силами, то контроль за работой газового водонагревателя лучше доверить работникам газовой службы, с которой заключен контракт.

Особенно не стоит рисковать, если возникла проблема недостаточного напора воды, засорилась водопроводная арматура или теплообменник покрылся известковым налетом.

Выводы и полезное видео по теме

Три информативных видеоролика познакомят вас с секретами установки проточных водонагревателей и предупредят вопросы, часто возникающие в процессе монтажа.

Видео #1. Инструкция по монтажу электрического водонагревателя Stiebel Eltron DHC:

Видео #2. Как установить проточный водонагреватель CLAGE DSX с пультом:

Видео #3. Профессиональная установка газовой колонки:

Как видите, установить проточный электрический или газовый водонагреватель можно самостоятельно, пользуясь инструкцией производителя или полезными видеороликами. Однако сохранить гарантию и увеличить срок службы прибора можно только с помощью профессионального обслуживания.

Появились вопросы во время ознакомления с предложенной нами информацией? Есть полезные сведения, которыми вы хотели бы поделиться с посетителями сайта, или фото, на котором вы зафиксировали шаги собственноручной установки? Пишите, пожалуйста, комментарии в расположенном ниже блоке, здесь же можете оставить файлы со снимками.
