Как производится подключение газа к частному дому: устройство ввода + монтаж системы

Вы хотите подключить дом к централизованному газоснабжению? Но это желанное событие может отнять немало времени, сил и средств, ведь верно? Хотите, чтобы газификация вашего домохозяйства прошла без лишних нервов и штрафов, но не знаете, как правильно действовать?

Мы поможем вам разобраться с процедурой, чтобы подключение газа к частному дому в максимально сокращенные сроки и без проблем. В статье рассмотрены все этапы, начиная с документального оформления и заканчивая введением смонтированной системы в эксплуатацию. Подобраны наглядные фотоматериалы и содержательные видеосюжеты.

Понимание особенностей этого процесса позволит распорядиться своими ресурсами с большей выгодой — ведь земляные работы можно выполнить своими силами. А вот для врезки потребуется участие работника газовой службы, имеющего специальный допуск. Не помешает и знание особенностей монтажа газовых коммуникаций.

Особенности газификации жилых строений

С помощью газа в доме можно успешно организовать и отопление, и подогрев горячей воды, и приготовление пищи. Газовое оборудование надежно и разнообразно, а стоимость голубого топлива обычно ниже, чем использование для этих же целей электричества, твердого или жидкого топлива.

Кроме того, газовые магистрали выходят из строя крайне редко, а вот отключения электроэнергии — распространенное явление. Запасы же дров, угля, дизтоплива и других подобных энергоносителей приходится постоянно пополнять.

Главная проблема с природным газом — его опасность для здоровья людей и способность взрываться. Даже небольшая утечка может привести к отравлению или к взрыву. Именно поэтому требования к монтажу газовых коммуникаций очень высоки, не стоит и думать о том, чтобы провести все работы своими руками.

Чтобы правильно ввести газ в частный дом используют специальный узел, который называется редуктор для понижения давления газа

Для начала специалисты не рекомендуют экономить на материалах или элементах системы. Прокладка труб сомнительного качества и непрофессиональный монтаж неприемлемы.

Газовые трубы практически всегда нужно прокладывать открытым способом (кроме подземных участков магистрали). Их нельзя скрывать под какими-либо декоративными элементами, чтобы улучшить интерьер.

Газовую трубу не рекомендуется вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты

Рекомендуется по возможности избегать установки разъемных соединений. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

Нельзя прокладывать газовые трубы внутри стен или в толще фундамента. Это правило относится и к другим элементам, таким как наличники, дверные короба, оконные рамы, перегородки и т.п.

В отдельных случаях допускается прокладка газовой трубы в стенной нише, но этот момент должен быть четко отражен и обоснован в проекте. Особые требования предъявляются и к уклону труб. По горизонтали допускается отклонение положения магистрали всего на 3 мм в сторону газовых приборов.

По вертикали же никаких отклонений не допускается, но стояк может иметь небольшой уклон: не более 2 мм на каждый метр. Он не должен проходить через жилые помещения, через туалет или ванную комнату. Газовый стояк должен быть расположен на лестничной клетке, часто его проводят через кухню.

Внимательно придется проследить и за установкой запорных кранов. Так, положение центральной оси пробки должно быть строго параллельно стене, вдоль которой проходит труба. Выбирая положение крана, следует убедиться, что положение запорного устройства не блокируется стеной. От потолка и от стен газовая труба должна располагаться на расстоянии 100 мм.

Газовые трубы фиксируют вдоль стены не вплотную, а на небольшом расстоянии, чтобы коммуникации оставались доступными для профилактического осмотра и ремонта

Зазор между стеной и трубой может варьироваться от размеров радиуса трубы до предельного значения в 100 мм. Этот просвет необходим, чтобы конструкцию можно было беспрепятственно обследовать. От пола следует выдержать расстояние в размере 2,2 м. Газовые трубы ставят на специальные прочные опоры, провисание конструкции недопустимо.

Поэтому необходимо убедиться, что между кронштейном и трубой нет никаких просветов. Все эти важные моменты учитываются в проекте системы газоснабжения, который должен быть предварительно составлен специалистами-инженерами.

Газовые трубы следует проводить не менее, чем в 30 см от электрического щитка, и не менее, чем в 25 см от открытой проводки. От скрытого кабеля следует отступить хотя бы на пять сантиметров.

Газификация домовладения пошагово

Выясняя, как подключить природный газ к частному дому, следует учесть длительную процедуру оформления разнообразной документации.

Этап #1 — документальное оформление газификации

Сначала владельцу придется подать заявление с просьбой о газификации дома, к которому нужно приложить документы о праве собственности и на дом, и на участок, а также всю имеющуюся техническую документацию в отношении этих объектов.

Перед началом монтажа газопровода специалисты составляют технические условия и подробный проект газовой системы, на котором указаны все элементы, размеры, расстояния и т.п.

После этого специалисты должны исследовать участок и дом, чтобы составить документ, называемый техническими условиями. На этом же этапе следует уточнить, не придется ли прокладывать часть магистрали через участки соседей.

Лучше сразу же обсудить с ними этот момент, получить разрешение и согласовать особенности проведения работ. Таким образом можно избежать множества проблем и задержек.

Сквозь стены и потолок газовые трубы проводят, используя защитную гильзу и уплотнение, при этом внутри гильзы может быть расположен только цельный отрезок трубы

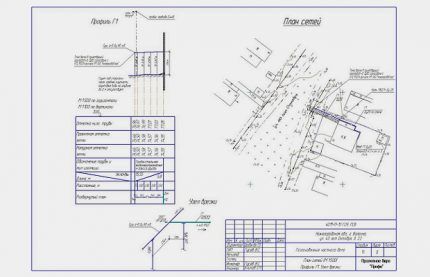

На основании технических условий будет составлен и согласован пакет проектной документации по газификации конкретного дома и участка. Только после этого можно будет нанимать подрядчика для проведения комплекса монтажных работ.

Будет выполнен монтаж наружной и внутренней частей газопровода, подключение его к общей магистрали, подключение газового оборудования и другие важные этапы.

В процессе придется оформить ряд важных договоров, таких как:

• на проведение исследовательских работ и составление технического задания для проектировщиков;
• на составление проектной документации;
• на выполнение монтажных работ по прокладке внутреннего и наружного водопровода;
• на поставку природного газа и т.д.

Кроме того, необходимо получить ряд разрешительных документов. Например, понадобится разрешение на газификацию участка от местного архитектурного управления.

А также следует пригласить специалистов, которые обследуют имеющийся в доме (или устроенный специально для газового котла и прочих газовых приборов) дымоход. Удовлетворительное состояние конструкции подтверждается соответствующим актом.

Со стоимостью подключения загородного участка с домом к централизованному газоснабжению ознакомит статья, полностью посвященная этому вопросу.

Этап #2 — подвод трубопровода к дому

Практически на все элементы, приборы и материалы, которые будут использованы в процессе газификации, следует иметь сертификаты качества. Для монтажа газопровода обычно рекомендуют использовать трубы из низколегированной или малоуглеродистой стали. Диаметр конструкции должен составлять 150 мм при толщине стенок 5 мм.

Допускается использование неоцинкованных бесшовных труб из стального сплава. Сборка трубопровода производится сваркой, качество которой для отдельных отрезков магистрали должно быть безупречным. В точках установки запорной арматуры применяются резьбовые соединения.

Помимо стальных труб для монтажа газопроводных систем в последние годы все шире используются конструкции из полиэтилена. Они легче по весу, их проще монтировать, хорошо сопротивляются холоду, жаре, воздействию агрессивных химикатов, не проводят электрический ток и т.п.

При укладке полиэтиленовых труб в грунт можно обойтись без дополнительных мер защиты, как это делается для стальных конструкций. Однако пластик применяется только для монтажа наружного газопровода, ввод в дом и внутренняя система должны быть металлическими. Пластик также неприменим в районах с очень суровыми зимами и повышенной сейсмической опасностью.

Прокладка подземного газопровода обходится примерно на 60% дороже, чем монтаж наземной газовой сети, но этот способ монтажа считается более безопасным

Прокладка газопровода под землей по понятным причинам стоит дороже, но если она выполнена правильно, то такая труба будет надежно защищена от постороннего влияния и случайных повреждений.

Если трубу нужно будет провести через дорогу, то исполнителю придется перекрывать дорогу и составлять схему движения транспорта в объезд. Схема утверждается в местном отделении ГИБДД, на основании чего исполнитель получает ордер.

Отдать предпочтение наземной прокладке газопровода рекомендуется на участках, где грунт имеет повышенные характеристики коррозионности, но если рядом расположены ЛЭП, то лучше отдать предпочтение подземным коммуникациям.

На одном участке можно комбинировать оба типа прокладки, например, через дорогу провести газопровод под землей, через территорию участка соседей — над землей и т.д.

Не всегда удается проложить газовую трубу под землей, при наружной прокладке газопровода следует соблюдать особые меры безопасности, учитывая воздействие внешних факторов

После того, как проект готов, можно приступать непосредственно к проведению монтажных работ. Разумеется, выполнять их будут специалисты, которые имеют необходимую подготовку и оборудование.

Этап #3 — обустройство котельной

Но еще до начала прокладки газопровода рекомендуется позаботиться о помещениях, где будут установлены газовые приборы: газовый напольный котел или настенная колонка, плита и т.п.

И в котельной, и на кухне должно быть окно, которое можно в любой момент открыть для проветривания. Площадь проема должна составлять не менее половины квадратного метра. Высота потолков должна составлять как минимум 220 см. Створки дверей следует сделать открывающимися не внутрь, а наружу.

Газовые котлы мощностью менее 30 кВт можно устанавливать прямо в доме, выделив для этих целей отдельную комнату, но для более мощных устройств понадобится отдельная котельная

Нужно учесть, что количество конфорок на газовой плите зависит от размеров кухни. Так, в помещении площадью менее восьми квадратных метров разрешается устанавливать только плиты с двумя конфорками, для плиты на три конфорки требуется не менее 12 кв. м, для четырехкомфорочного устройства — минимум 15 кв. м и т.д.

Если мощность котла превышает 30 кВт, понадобится построить для него котельную, расположенную на некотором расстоянии от дома. Здесь следует обеспечить хорошее принудительное вентилирование, стены, пол и потолок отделать огнестойкими материалами.

Не стоит использовать котельную в качестве кладовки, наличие посторонних предметов и материалов может стать причиной аварии.

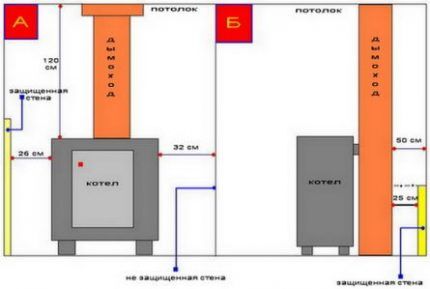

К расположению дымохода газового котла предъявляются серьезные требования, которые учитывают характеристики материала отделки стен котельной и ее кровли. Условные обозначения: d — диаметр дымоходной трубы у котла, D — диаметр дымохода на улице

К котельной, которая расположена в доме, обязательно следует подвести воду, а также датчик для определения уровня угарного газа в воздухе. Рекомендуется установить систему сигнализации, которая перекроет подачу газа в случае утечки. Не следует устанавливать в одной котельной больше два котла малой мощности.

Для устройства на 30 кВт требуется помещение объемом не менее трех кубических метров, для котлов высокой мощности, более 60 кВт, нужно не менее 11,5 куб. м пространства. Людям не следует находиться в котельной более четырех часов в сутки.

Покрытие пола, стен и потолка в котельной должно быть не только устойчивым к возгоранию, но и не производящим пыли. Грязь часто становится причиной поломок газового оборудования.

Обязательным условием подключения к магистральному газоснабжению является установка газового счетчика. С правилами выбора газового расходомера и спецификой его установки ознакомит рекомендуемая нами статья.

Этап #4 — ввод коммуникаций в дом

Чтобы в процессе монтажа собственной системы газоснабжения правильно ввести газ внутрь дома, делают отверстие в нижней части одной из наружных стен, но не в толще фундамента.

В отверстие сначала вставляют вкладыш в виде стальной гильзы, а затем через него вводят в дом трубу. К ней затем подключают основной стояк и внутренний газопровод.

Врезку газовой трубы в основную магистраль осуществляет газовая служба. Затем следует первый пуск газа, проверка отсутствия утечек, наладка газового оборудования и т.д.

Стояк обычно располагают вертикально, отступив от стены на 15 см и закрепив его специальными крючками, чтобы зафиксировать вертикальное положение. Трубу устанавливают под небольшим уклоном к нему.

Особого внимания заслуживают все места, в которых газовые трубы проходят через стены. Отверстия нужно делать достаточно большими, поскольку в них также нужно вложить защитные гильзы, через которые проводят трубы.

Предварительно все участки коммуникаций, которые будут находиться в стене, следует покрыть несколькими слоями масляной краски. Просвет между поверхностью трубы и гильзой следует заложить слоем пакли, пропитанной смолой, а также залить слоем битума.

При этом нужно проследить, чтобы в стене не оказалось мест, которые соединены сваркой или резьбой. В толще стены может находиться только цельная труба.

Внутри дома можно прокладывать только металлические газовые трубы. Высокие требования предъявляются к положению конструкций по вертикали и горизонтали

Чем меньше будет соединений в газопроводе, чем больше участки цельных труб, тем лучше для безопасности конструкции. Чтобы не разрезать конструкцию, когда ее нужно согнуть и изменить направление, допускается прогрев участка газовой горелкой, но злоупотреблять этим методом не стоит.

Отдельные части газопровода соединяют на земле, затем устанавливают трубы вдоль стен, соединяют, закрепляют специальными скобами. Узкие трубы, менее 40 мм в диаметре, можно фиксировать на стене с помощью хомутов или особых скоб.

Более толстые конструкции подвешивают на кронштейнах, как уже упоминалось выше. В любом случае нужно прочно зафиксировать такой крепеж в стене с помощью бетонного раствора и деревянных пробок.

Узкие газовые трубы можно зафиксировать на стене с помощью специальных фитингов. Важно, чтобы эти элементы были надежно укреплены в толще стены

Сварка газовых труб — особое искусство. Чтобы шов получился действительно ровным и прочным, необходимо тщательно подготовить соединяемые поверхности. Края коммуникаций следует обрезать, выровнять и зачистить на один сантиметр. Только после этого можно приступать к сварочным работам. Рекомендуется использовать электроды высокого качества.

Для монтажа газопроводов помимо труб используют множество вспомогательных элементов. Все они должны быть высокого качества, подтвержденного сертификатом

Резьбовых соединений следует сделать как можно меньше. Их необходимо старательно уплотнять, чтобы исключить любой риск утечки газа. Сначала резьбу обрабатывают белилами, затем на нее наматывают уплотнитель (льняную нить, ФУМ-ленту и т.п), только после этого завинчивают соединение.

Этап #5 — пробный пуск и завершающие мероприятия

После сборки системы и ввода газа в частный дом, придется пройти еще ряд завершающих мероприятий. Перед пуском и настройкой оборудования владельцы дома должны обязательно пройти инструктаж по технике безопасности. Для прокладки внутреннего и наружного газопровода можно при желании пригласить или одного подрядчика или двух разных.

Это могут быть как специалисты местной газовой организации, так и сторонние организации, у которых есть соответствующие лицензии. А вот непосредственное подключение к магистральному газопроводу должна осуществлять отдельная служба врезок.

После этого производится первый пуск газа в систему и выполняется проверка на предмет протечек. Эта услуга оплачивается отдельно. К этому моменту уже должен быть заключен договор на сервисное обслуживание имеющегося газового оборудования.

После первого пуска газа специалист обслуживающей компании должен выполнить наладку такого оборудования, это важный момент, от которого зависит действие гарантийных обязательств.

Если по каким-либо веским причинам подключение к магистральной газовой системе пока невозможно, обратите внимание на вариант с установкой газгольдера. Не исключено, что в текущий момент этот способ организации подачи газа в дом лично для вас окажется более привлекательным.

Выводы и полезное видео по теме

Подробная информация о порядке газификации частного дома представлена в этом ролике:

Здесь содержатся практические советы, которые помогут избежать распространенных ошибок в процессе прокладки газа:

Выполнение работ по газификации любого объекта – это работа для профессионалов, обладающих соответствующими навыками и лицензиями. На владельца участка возлагается обязанность по оформлению необходимых документов, выбору подрядчика и т.п.

Обходится вся процедура обычно недешево, но результат стоит затраченных средств и усилий.
