Как спроектировать газопровод: проектирование системы газоснабжения частного дома

Организация поставки газа – важнейший момент обустройства комфортного жилья. Практика показывает, что чаще всего этот вид топлива выбирают для обеспечения работы бытовых приборов, но газовая смесь относится к числу потенциально опасных веществ. Чтобы система работала эффективно и без проблем потребуется грамотно ее обустроить.

Мы расскажем, как спроектировать газопровод, подскажем, как грамотно выбрать исполнителя для выполнения проекта. В представленной нами статье подробно описана процедура подготовки, приведены документы, которые потребуются заказчику. С учетом наших советов вы сможете сократить сроки и стоимость исполнения заказа.

Проект газификации: что это такое?

Под проектом газификации понимают схему ввода энергетического оборудования на объекте. Она разрабатывается в строгом соответствии со всеми действующими требованиями и инструкциями с учетом пожеланий заказчика.

Проект включает в себя расчеты и показатели энергоэффективности объекта, подробные спецификации на питающее оборудование и материал, обоснование решений для монтажа подземного или надземного газопроводов и др.

Собственно под проектом газификации понимается сборник документов, в который входят:

• Чертеж расположения газопроводов, надземного и подземного.
• Чертеж размещения газового оборудования.
• Чертеж расположения всех вентиляционных и дымовых каналов.
• Технические условия на снабжение газом.
• Акты обследования всех вентиляционных каналов и дымоотводов.
• Вся необходимая исполнительная документация на газовую магистраль, к которой будет осуществляться подключение.
• Паспорта и сертификаты на каждый из устанавливаемых газовых приборов.
• Пояснительная записка.

Законодательство требует, чтобы любое переустройство или строительство подводящей газ магистрали, монтаж газового оборудования проводился только после предварительного выполнения проекта.

Только с его помощью можно грамотно подобрать газовое оборудование, определить цену монтажных работ и необходимых материалов, правильно выбрать и обустроить помещения под установку газовых приборов. Кроме того, наличие проекта позволяет провести необходимые согласования в соответствующих инстанциях.

Проект газификации это сборник документов, описывающих конкретное решение по подведению газа в дом. В него входят подробные схемы, спецификации, описание и документы на газовое оборудование

Как выбрать исполнителя проекта?

Самостоятельно выполнить проект газификации при всем желании невозможно. И сэкономить на его разработке тоже. Это обязательный документ, который разрабатывается с учетом множества требований. Они указаны в специальной технической литературе, справочниках и сводах правил, а так же в государственных стандартах.

Все эти требования известны профессионалам-проектировщикам, которые и должны заниматься проектированием. Причем это должны быть сотрудники особых проектных отделов, а не просто специалисты, предлагающие свои услуги.

Как правило, в своем городе можно найти сразу несколько организаций, занимающихся выполнением проектов газификации жилья. Чаще всего заслуживающие доверия организации являются членами СРО. Эта аббревиатура означает «Саморегулируемые организации».

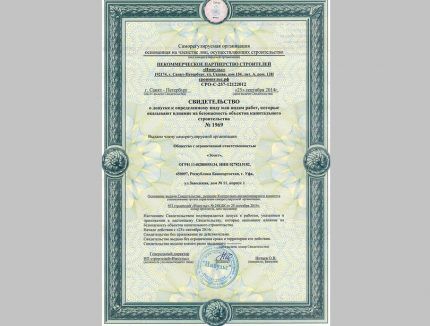

Все организации, входящие в СРО, получают свидетельство, которое обязательно нужно изучить при выборе компании-проектировщика

Заказчику лучше всего иметь дело именно с такими компаниями. В этом случае он может быть уверен в том, что работа будет выполнена качественно, грамотно и точно в срок.

Ведь в противном случае организации грозят серьезные неприятности, связанные с проблемами с репутацией и финансовыми потерями. Компании, не входящие в СРО, ограничены в выборе клиентов. Они не могут рассчитывать на серьезные заказы и не могут принимать участие в тендерах.

Для вступления в СРО организация должна точно соответствовать определенным требованиям. В их штате должно находиться на постоянной основе не менее двух профессиональных инженеров-проектировщиков.

Каждый три года они обязаны проходить проверку, подтверждая тем самым свою квалификацию и знания. Проверку проводит специальная комиссия, по ее результатам специалистам выдаются или же не выдаются аттестаты.

Кроме того, разрабатывать проект может только организация, имеющая лицензию на ведение этого вида деятельности. Этот момент обязательно нужно уточнить перед тем, как заключать договор на выполнение проекта газификации.

Так же при его заключении важно уточнить, что исполнитель берет на себя обязанности по согласованию и утверждению документов, выездам на замеры и посещение газовых служб. Такой пункт в договоре дает возможность заказчику принимать минимальное участие в процессе проектирования.

С чего следует начать?

Нужно знать, что работы по проектированию газоснабжения могут быть начаты только после того, как будут согласованы и получены технические условия или как их еще называют ТУ на газоснабжение объекта.

Это значимый специальный документ, выдать его имеет право только газораспределительная организация. Получение ТУ дает владельцу участка возможность заказать разработку проекта.

Получение Технических условий позволяет владельцу дома или участка под его возведение заказать проект газификации. Без ТУ такой проект не может быть разработан

Для получения техусловий необходимо предоставить в местную газовую службу следующий пакет документации:

1. Заявление на предмет получения ТУ. Его может написать только собственник земельного участка, который отведен под стройку, или домовладелец, если здание уже возведено.
2. Копия документа, который может удостоверить личность заявителя. Обычно это паспорт.
3. Оригиналы документов, которые подтверждают право собственности заявителя на дом. Потребуется еще документ, который подтвердит законность постройки. Это может быть договор купли/продажи, а так же акт приемки здания в эксплуатацию или технический паспорт из БТИ.
4. Если строительство еще только ведется, необходимо предоставить документацию, подтверждающую право собственности заявителя на участок. Это может быть договор аренды либо купли/продажи участка, а так же свидетельство, подтверждающее регистрацию права собственности.
5. Экспликация строения на местности.

Нужно понимать, что предполагаемое подключение к газовой магистрали будет разрешено только в том случае, когда местность, где построен дом, включена в план газификации.

Важно, чтобы при этом имелась техническая возможность подключения. Это предполагает, что объем газа в существующей магистрали позволяет добавить еще одну точку потребления.

Газ потенциально опасный вид топлива, поэтому проектированием газовых сетей могут заниматься только профессионалы

По времени подготовка технических условий занимает около месяца. При подключении к газовой магистрали должны соблюдаться некоторые требования. Например, здание может быть удалено от газопровода не более чем на 200 м.

При этом проектная площадь строения не должна быть больше 250 кв. м. Такие дома относятся к первой группе газовых потребителей. Они имеют право расходовать газ со скоростью не более 5 кубометров в час.

Если же площадь дома больше, подключение тоже возможно, но получение ТУ значительно усложнится, поскольку придется дополнительно согласовывать перевод потребителя из второй группы в первую.

Для получения технических условий можно воспользоваться услугами специальных компаний, но это обойдется недешево. Поэтому есть смысл заняться оформлением документов самостоятельно.

Особенности, которые необходимо учесть в проекте

Каждый проект разрабатывается для определенных эксплуатационных условий, которые всегда в нем отражены. Рассмотрим подробно несколько важных моментов.

Тип используемого газоснабжения

Самый простой вариант обеспечения дома газом это подключение к централизованной магистрали. Для его реализации требуется разрешение от газовых служб и наличие необходимых технических условий.

Кроме того, понадобится еще и согласие от соседей, если по их участку проходит газовый трубопровод. На практике чаще всего такое разрешение берется в газовой службе, которая в подавляющем большинстве случаев будет являться владельцем газовой магистрали.

Автономное газоснабжение используется там, где по каким-либо причинам невозможно подключиться к централизованной сети

К сожалению, подключение к централизованному газопроводу далеко не всегда возможно. В таких случаях можно обустроить автономное газоснабжение, что предполагает монтаж специальных резервуаров, из которых газ будет подаваться в дом.

Такая система может быть спроектирована как основной либо как резервный источник топлива. Во втором варианте она используется в случае аварии на магистрали или при отключении подачи газа.

Хорошо себя зарекомендовали как основной источник газа при отсутствии возможности подключения к газопроводу автономные варианты газоснабжения.

Они имеют значимые преимущества, к которым можно отнести возможность регулирования объема использующегося в доме газа и долговечность системы. При условии грамотного проектирования и монтажа газгольдера независимая система прослужит в среднем порядка 40-50 лет.

Обустройство наружного газопровода

Конструктивно наружная система газоснабжения может выполняться двумя способами: надземным и подземным. Рассмотрим их подробно. Метод подземной укладки считается самым оптимальным для монтажа газовых труб.

Он предполагает, что газопровод укладывается в траншеи, глубина которых рассчитывается в процессе проектирования. Однако в последнее время этот метод укладки вытесняется более современным бестраншейным монтажом.

Грамотно выполненная подземная укладка труб гарантирует их сохранность и работоспособность. Правда, стоимость монтажа значительно выше

Это обусловлено меньшей стоимостью последнего. Бестраншейный метод позволяет удешевить газификацию в два, а то и в три раза. Помимо этого он имеет и другие значимые преимущества. Работы по укладке труб выполняются в самые короткие сроки.

Бестраншейный метод признан максимально щадящим. При необходимости он дает возможность сохранять целостность встречающихся на пути газопровода искусственных и естественных объектов, дорожного покрытия.

Собственно процедура бестраншейной укладки достаточно проста. Сначала выполняется пилотная скважина, затем методом горизонтального бурения или направленного прокола формируется ствол для прокладки коммуникаций. Стенки выработки укрепляются обсадной трубой или стабилизирующим грунт раствором.

После его застывания в скважину подаются и укладываются в ней трубы газопровода. Для защиты газовой трубы может использоваться специальный футляр. Это необходимо, если коммуникации могут пострадать от блуждающих токов или же от механических повреждений.

Последние вполне вероятны, когда магистраль пересекается с трубами водопровода или теплосети, а так же проходит под дорогой. Рекомендуется защищать газопровод футляром на участках ввода в здание и на выходе его из земли. В качестве футляра обычно используется стальная труба.

Подземный газопровод в любом исполнении надежен, но имеет высокую стоимость. Более бюджетный вариант – надземная укладка трубопровода. Она может быть дешевле подземной в среднем на 60%.  В этом случае газовые трубы укладывают на специальные опоры, установленные в соответствии с траекторией укладки. Магистраль, уложенная надземным способом, чрезвычайно уязвима.

Для защиты надземной магистрали ее поднимают на определенную высоту над уровнем земли. И все равно такие трубопроводы более уязвимы, чем подземные

Поэтому следует обеспечить ей надежную защиту от нагрузки, механических повреждений, резких температурных перепадов, коррозии. Надземные трубопроводы требуют охраны, чтобы исключить возможность несанкционированной врезки или преднамеренной порчи.

Поэтому их обычно располагают таким образом, чтобы максимально ограничить доступ посторонних. Один из вариантов – размещение труб на определенной высоте. Нужно понимать, что оба способа прокладки газопроводов жизнеспособны. Какой из них использовать для реализации проекта газификации решает инженер-проектировщик.

Делает он это на основании анализа комплекса данных, в число которых входят особенности местных климатических условий и ландшафта, расположение грунтовых вод, химический анализ почв и другое. В некоторых случаях может быть выбран комбинированный метод укладки.

Он заключается в том, что часть газопровода монтируется надземным, а часть подземным способом. К примеру, если трасса проходит под дорожным полотном, она должна быть уложена только под землей, но до этого участка она вполне может быть смонтирована над землей. Нужно знать, что принимает решение относительно способа укладки трубопровода только проектировщик, мнение заказчика по возможности учитывается, но не является решающим.

Процедура создания проекта

Работа над проектом газоснабжения частного дома начинается с расчетов, которые определят количество газа, требующееся для бесперебойного снабжения всех использующих его приборов. После чего инженер приступает к планированию трассы газовой магистрали.

Она выполняется с учетом всех рекомендаций и требований строительных норм. Трубопровод соединяет здание с газопроводом или с подземным резервуаром. В любом случае на участке врезки должна быть установлена задвижка, отключающая подачу газа, а на вводе в здание – прибор учета.

В процессе создания проекта должны быть учтены все эксплуатационные условия. К примеру, на отводе газопровода к дому должен быть установлен понижающий давление редуктор

Важный момент – выбор газового оборудования. Это должен сделать инженер-проектировщик с учетом пожеланий заказчика. Специалист сможет подобрать модели оборудования, характеристики которых оптимально подходят для эксплуатации в существующих условиях.

Приобретать выбранные устройства следует только в специализированных магазинах. Что даст возможность исключить вероятность приобретения некачественных или несертифицированных изделий.

Каждый из используемых газовых приборов должен иметь специальный технический паспорт и сертификат с соответствующими отметками. Эта документация впоследствии предоставляется представителю газовой службы, который будет выдавать разрешение на ввод системы в эксплуатацию.

Проектировщик выполняет план расстановки газового оборудования и внутренней разводки труб. После того, как он будет готов, выполняется гидравлический расчет спроектированного газопровода.

Это необходимо для определения точного размера труб на всех участках магистрали. Кроме того, гидравлический расчет определяет потери давления в трубопроводе и подтверждает работоспособность  спроектированной газовой сети. Только после этого можно приступать к составлению спецификации.

Проектирование подведения газа к каждому прибору выполняется в строгом соответствии с нормативными требованиями

Результатом проведенных работ становятся:

• Схемы газовой сети от участка врезки до участка установки оборудования.
• Разрезы здания и поэтажные планы, на которых указана схема разводки газопровода и места установки оборудования.
• Подробные схемы монтажных узлов с пояснениями и рекомендациями по их строительству.
• Спецификация оборудования и материалов.
• Описание мер, необходимых для защиты системы от различных негативных воздействий.
• Рекомендации, касающиеся эксплуатации и обслуживания спроектированной газовой системы.

По окончанию всех работ над проектом он  сдается на согласование в технический отдел службы, которая ранее выдавала ТУ. Специалисты тщательно проверят проект на безопасность и соответствие всем действующим нормам. По окончании проверки выдается решение о согласовании согласовании проекта либо он может быть возвращен на доработку.

Последующий монтаж оборудования и укладка газопровода должны проводиться в точном соответствии с согласованным проектом. Если в ходе строительства планируются какие-либо изменения, их следует вновь согласовать с техническим отделом и дождаться решения специалистов. Иначе система не может быть введена в эксплуатацию.

Нужно знать, что вся исполнительная документация, иллюстрирующая выполненную работу, находится в архиве газовой службы. Поэтому доказать правомерность произвольных изменений проекта не удастся.

Доступные варианты экономии на проекте

Вопрос стоимости проекта волнует многих заказчиков. Компания – проектировщик не всегда четко отвечает на этот вопрос, чаще приводит приблизительные цифры, мотивируя это различной сложностью работ в каждом случае. Однако общее представление о сумме получить можно.

Практика показывает, что минимальной стоимость проектирования будет у государственных компаний. К примеру, тот же Горгаз может предоставить такую услугу.

Попытка сэкономить на проекте газификации может закончиться плачевно. Выполнять работу должны только грамотные специалисты, чьи услуги не могут стоит очень дешево

Но в этом случае нужно быть готовым к тому, что сроки исполнения заказа могут существенно затянуться. Иногда до полугода. Тем, кто не хочет или не может ждать так долго, нужно обращаться в частные компании, которые работают более оперативно.

Но и стоимость их услуг будет намного выше. Очень важно не ошибиться в выборе организации, которая будет осуществлять проектирование.

Готовый проект должен точно соответствовать всем требованиям нормативов. Грамотные и опытные специалисты хорошо разбираются во множестве тонкостей нормативной документации и умеют с ней работать.

Каждый новый проект требует досконального изучения правил и нормативов. Профессиональные проектировщики знают, что предъявляемые к газовым системам требования могут различаться в зависимости от способа прокладки магистрали, условий строительства, типа выбранного оборудования и множества других факторов.

Если хотя бы одно из действующих правил будет не выполнено, проект возвращается на доработку. Газовые службы очень тщательно проверяют всю предоставляемую им документацию, и надеяться на их невнимательность не приходится.

Каждая из таких доработок существенно затягивает газификацию. Поэтому стоит доверить проектирование грамотным специалистам, чтобы получить качественный проект в самые короткие сроки.

Все статьи расходов, связанные с подключением газа к загородному дому, приведены в следующей статье, с которой мы советуем ознакомиться.

Выводы и полезное видео по теме

Видео #1. Рассмотрим все этапы газификации частного дома:

Видео #2. Что бывает, если проект газификации нарушается:

Видео #3. Преимущества автономного газоснабжения:

Газификация дома невозможна без грамотного проекта. Это определяющий документ, в котором указываются все особенности конкретных газовых сетей, разводок и оборудования.

На основании проекта впоследствии выполняется монтаж системы и выдается разрешение на ее дальнейшую эксплуатацию. Крайне важно, чтобы проект был выполнен правильно, поэтому заказывать его нужно только у грамотных специалистов.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о том, как вам проектировали газопровод, а также о том, сколько времени прошло между выдачей проекта и подключение дома к магистрали. Делитесь полезными сведениями и фото по теме статьи, задавайте вопросы.
