Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Татьяна Захарова
Последнее обновление: Июль 2019

Самостоятельная установка бойлера считается ответственным мероприятием, требующим максимального соблюдения норм и правил подключения. В обвязке водонагревателя обязательно участвует группа безопасности, в состав которой входит предохранительный клапан для бойлера – небольшое, но функционально важное устройство.

В этой статье рассмотрим разновидности предохранительной арматуры, ее конструкционные особенности. Ведь чтобы произвести монтаж нагревателя без ошибок, следует разобраться в устройстве и принципе работы клапана.

А также приведем инструкцию по обвязке бойлера и советы по установке предохранительного клапана, дадим полезные рекомендации по выбору подходящего оборудования.

Виды предохранительной арматуры

Предохранительные клапаны часто путают с обратными, а иногда просто применяют термин «обратный» по отношению к ним. На самом деле это два абсолютно разных устройства, хотя и имеющие общие черты.

Обратный клапан отвечает за обеспечение движения среды внутри трубопровода только в одном направлении, тогда как назначение предохранительного – защитить трубу и подключенные к ней агрегаты от разрушения, спровоцированного повышением давления в сети выше нормативного.

Замена понятий происходит, так как вторая важная функция предохранителя заключается в создании барьера, препятствующего перемещению жидкости в обратном направлении.

Пружинный предохранительный клапан
Механизмы промышленного типа отличаются от более простых и компактных устройств, применяемых в быту. Так выглядит пружинный клапан, установленный на производственном трубопроводе

Существует несколько видов запорных механизмов, защищающих сложные технические устройства от скачков давления. Среди них пружинные, магнитно-пружинные, рычажные, рычажно-грузовые устройства.

Выбор того или иного вида объясняется назначением трубопровода и характеристиками среды, которая по нему перемещается: вода, нефть, горячий пар, химические агрессивные растворы.

Для монтажа электрического бойлера предназначен один вид клапанов – пружинные. Они могут отличаться внешним видом, но их внутреннее наполнение выглядит одинаково.

Конструкция и принцип действия устройства

Для начала детально разберем устройство и принцип функционирования предохранительного клапана.

Устройство предохранительной арматуры

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

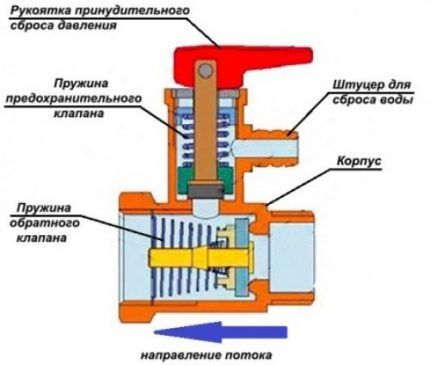

Схема устройства предохранительного клапана
Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении показателя давления.

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

Элементы предохранительного клапана
Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта сливать воду можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой обратный клапан, что строжайше запрещено инструкцией.

Неправильная обвязка с обратным клапаном
Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

Взрыв из-за неправильной обвязки бойлера
Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все действия по установке должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

  • вам достался уже подержанный бойлер без элементов обвязки;
  • предохранитель потерялся при переезде;
  • клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Номинальное давление клапана
Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – полипропиленовая труба и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются ПП фитинги для того, чтобы сместить магистрали подачи воды к стене.

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

Монтаж клапана на штуцер
Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

  • длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
  • идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
  • для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.

Расстояние от клапана до бойлера
Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми поломками бойлера и ремонтом. Не хватает навыков – пригласите специалиста из сервисного центра.

Выводы и полезное видео по теме

Чтобы процесс монтажа запорной и предохранительной арматуры протекал ровно, без ошибок и недоразумений, перед установкой клапана и других устройств ознакомьтесь с опытом бывалых владельцев бойлеров.

Еще раз о конструкции и принципе работы:

Несколько моментов, которые можно взять на заметку:

Как и любая арматура для обвязки, предохранительный клапан является необходимым устройством для правильной эксплуатации водонагревателя. Его не нужно путать с обратным клапаном и следует устанавливать только по инструкции.

Если возникают затруднения с выбором или монтажом, обращайтесь к опытным специалистам, которые в течение получаса приведут ваш бойлер в полную готовность.

Хотите разобраться с назначением предохранительного клапана и тонкостями его установки? Может у вас остались вопросы после прочтения нашей статьи? Не стесняйтесь — спрашивайте совет у наших экспертов в блоке комментариев.

Если вы специализируетесь на монтаже бойлеров, их обслуживании и ремонте, и заметили неточность в нашем материале или хотите дополнить сказанное практическими рекомендациями — пишите, пожалуйста, свое мнение под этой статьей.

Статья была полезна?
Спасибо за Ваш отзыв!
Нет (10)
Спасибо за Ваш отзыв!
Да (66)
Комментарии посетителей
  1. Недавно я установил бойлер в дом. Купил не особо дорого. Установил, вроде бы все в норме было. Но поработал у меня он нормально около недели. Потом начал капать и прямо возле клапана. Сначала просто видел капля, но потом агрегат начал течь. Я сразу все перекрыл, больше не пользовался и вызвал мастера. После осмотра оказалось, что предохранительный клапан был плохой. Если бы я на это не обратил внимания, то могла бы быть беда. Но клапан заменили, теперь все хорошо.

    • Эксперт
      Алексей Дедюлин
      Эксперт

      Иван, здравствуйте! Вы не уточнили, устанавливали бойлер самостоятельно или вызывали мастера из газовой службы? Всё-таки этим должны заниматься профессионалы!

      И так же вы не написали, откуда тёк клапан: из-под резьбы или с самого клапана? Возможно, просто плохо запаковали резьбу? Вы же понимаете, что мастеру, которого вы вызвали, выгодно взять деньги за дополнительный вид работы, а не просто усилить уплотнитель резьбы.

      • каким местом,мастер с газовой службы,газовщик или для вас без разницы,кто ставит и подключает бойлер,газовщик.,врач и т.д.,лишь бы он был профессионалом,не важно какой сферы?

        Прикреплённые фотографии:
  2. Дмитрий

    А при каких обстоятельствах в бойлере может накопиться такое критическое давление, что он может взорваться? Это какая-то критическая неисправность или это происходит периодически, просто вовремя срабатывает предохранительный клапан и давление сбрасывается?

    • Эксперт
      Алексей Дедюлин
      Эксперт

      Здравствуйте. Взрыв может произойти при выходе из строя определенных устройств бойлера, при его неверной установке и эксплуатации.

      Например, сломался термодатчик, бойлер продолжает греть воду за критическую температуру, превращая ее в пар и набирая давление выше нормы. В этом случае поможет, если трубы от бойлера идут в металлопластиковом исполнении, так как их на фитингах просто вырвет при повышенном давлении (скорее всего), а также, если установлен дополнительный, страховочный термодатчик, как на современных, дорогостоящих моделях водонагревателей.

      При поломке защитных устройств — редуктора или предохранительного клапана, а также выходе из строя обратного клапана (оголении тэна), при резком увеличении давления в системе.

      Если не сработала деталь, отключающая ТЭН при наборе достаточной температуры.

  3. Сергей

    Здравствуйте! Допускается ли такой вариант установки предохранительного клапана? Трубопровод по квартире — предохранительный клапан — шаровый кран — гибкая подводка длиной 50 см — водонагреватель.

    Прикреплённые фотографии:
    • Эксперт
      Алексей Дедюлин
      Эксперт

      Здравствуйте. Правила установки предохранительного клапана таковы:

      1. Устройство всегда монтируется на патрубок холодной воды.
      2. Оно должно находиться между запорной арматурой и вводом в водонагревательный прибор, при этом на промежутке между ними нельзя устанавливать никаких других устройств.
      3. Максимальное расстояние от входа в бойлер до клапана — 1,80 м-2,20 м.

      • Борис Никитин

        Алексей, я про сам клапан — возможна ли установка его в горизонтальном положении?
        (непосредственно к баку, но через уголок. Чувствую, что да, но хочется уточнить. Просто мне важны сантиметры пространства снизу бака.)
        Вот так снизу бака?

        Прикреплённые фотографии:
  4. Артем

    Здравствуйте! Такой вопрос: из трубки клапана течет вода (не капает, а льется). Замена клапана помогает на пару месяцев, потом опять вода течет (менял за год уже три раза клапан). Давление в системе 0,5 Мпа. Клапана покупал на 0.6 Мпа, т.к. бак рассчитан на такое давление. Что мне делать? Можно ли поставить клапан на 0,7 Мпа и решит ли это проблему?

    Родной клапан с бойлером прослужил намного дольше, а те, что в магазинах продаются, быстро выходят из строя. Думаю все дело в пружине — она со временем перестает держать. Или, как вариант, может немного подкрутить втулку которая сожмет пружину, и клапан хотя бы начнет капать (что будет нормой)?

    • Борис Никитин

      Очень похоже на то, что ёмкость бака со временем захламляется, а значит, и вода тоже становится с лёгким микроскопическим мусором — этот-то мусор и попадает под сливной клапанок. А далее всё происходит по Вашему описанию.
      Общее действие — чистить воду.
      Конкретно — отключить бак, слить воду, изъять систему нагрева (ТЭН и иже с ним), очистить его и внутренность бака, собрать, клапан заменить. И, возможно, подвод холодной воды сделать через фильтр грубой очистки, фильтр тонкой, фильтр умягчительный (как для стиральной маш.).

  5. Иван Александрович

    Здравствуйте! Моя схема подачи холодной воды в санузле: редуктор-тройник-далее с тройника гибкий шланг на бойлер и гофра(1.5 м) — далее после гофры амортизатор гидроударов, за ним через тройники подключены унитаз, смеситель душевой, стиральная машинка. После гибкого шланга на бойлере установлен обязательный предохранительный клапан, настроенный на заводе на 3 и 6 атм соответственно.

    Гибкий шланг заметно дергается при сливе с унитаза или открывании-закрывании рычажного смесителя, при работе стиралки. Предполагаю, что в этих случаях сначала резко падает давление в трубопроводе, а потом возвращается к исходному.

    Вопрос: можно ли установить дополнительно обратный клапан между тройником и гибким шлангом бойлера, чтобы в этом шланге исключить скачки давления? Заранее благодарю за ответ.

  6. Александр

    Купил водонагреватель в июле месяце 2019г, ОТГОН 100 литров, предохранительный клапан 7-МРа был в комплекте. Всё было хорошо, вода с предохранительного клапана по трубочке капала.

    Прошло полгода, и вода полилась ручьем по трубочке. Купил новый, точно такой же, вода также бежит. Снова купил уже на 8.5-МРа, поставил его, но вода вообще перестала течь по трубочке. Водонагреватель воду нагревает и отключается.

    Подскажите, как мне быть? Только опишите всё по порядку и толково.

  7. А можно предохранительный клапан ставить не вертикально, а горизонтально?

  8. Аноним

    Сожгли так крепить предохранительный клапан?

  9. Спасибо, из 20 сайтов НЕДОмастеров и инструкций, этот сайт действительно ясно и по каждому пункту разьяснил..
