Канализация для бани своими руками: схема и пошаговый инструктаж по устройству

Комфортная банька на своем участке – мечта, которую всегда можно воплотить в реальность своими силами. Одним из ключевых моментов ее строительства является решение задачи отвода отработанных стоков.

Как обустраивается канализация для бани своими руками и какие моменты учитывать при проектировании и монтаже системы, рассмотрим подробнее.

Вид канализационной системы

К устройству грамотно спроектированной системы отведения отработанных вод подталкивают не только эстетические нормы, но действующие требования, направленные на поддержание безопасности экологии.

Согласно нормам 30-02-97 сбор и отработку стоков из бани и душа необходимо осуществлять с помощью очистных и фильтровальных сооружений, в которых предусмотрена песчано-гравийная отсыпка

Конструктивных решений автономных канализаций, возводимых при обустройстве бани, может быть множество.

По типу действия независимые системы подразделяются на два вида:

1. Безнапорная система – предполагает движение сточных вод по ней самотеком. Этот эффект достигается за счет правильно выдержанного угла наклона трубопровода.
2. Напорная система – предусматривает принудительную транспортировку стоков с задействованием насосного оборудования.

Канализационную систему для банной постройки сооружают, независимо от того, подведен или не подведен к ней водопровод. В любом случае, сам характер объекта подразумевает обильное использование воды, которое необходимо утилизировать.

При обустройстве самотечной системы угол наклона магистрали определяется диаметром труб.

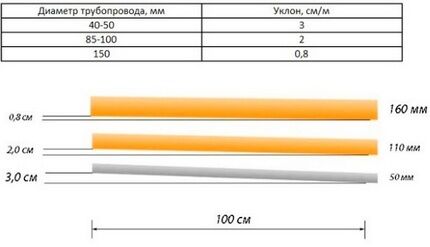

Согласно пункту 18.2 СНиПа 2.04.01-85 уклон канализации в зависимости от диаметра используемых труб должен составлять порядка 15 миллиметров на каждый погонный метр

Самотечная система энергонезависима, но ее довольно проблематично правильно спроектировать при сложном рельефе местности.

Напорная система энергозависима и по цене выходит дороже безнапорной. Но она легко решает проблемы, с которыми не под силу справиться самотечной. Чтобы иметь возможность транспортировать стоки на большие расстояния, при монтаже напорной системы важно заботиться об утеплении технических элементов в холодное время года.

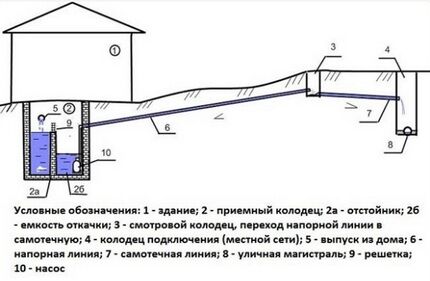

Схема обустройства напорной независимой канализации с подключением насосного оборудования в подвале здания, когда септик расположен выше трубы, выходящей из постройки

Срок службы напорной канализационной системы исчисляется не одним десятком лет, а затраты на ее устройство с лихвой окупаются. Главное – задействовать насосное оборудование, оснащенное измельчителем, который перемалывает попадающие в водосток твердые частицы.

Подключение трубопровода к централизованной системе канализации – менее трудоемкий, но при этом более хлопотный способ. Поскольку применить его на практике могут лишь немногие владельцы бань, изучать подробно его особенности не будем.

Независимо от типа выбранной схемы канализации для бани, крайне важно соблюдать прямолинейность магистрали. Если при прокладке трубопровода предусмотрены точки поворота, то в местах их обустройства потребуется соорудить смотровые колодцы.

Определение условий местности и типа грунта

Первое, что необходимо сделать при устройстве канализации в бане – определить состояние грунта на участке.

На этом этапе важно выявить:

1. Уровень залегания подземных вод.
2. Точку промерзания грунта в зимний период.

От этого напрямую зависит глубина, на которой следует прокладывать трубы наружной системы канализации и обустраивать септик.

Зная уровень залегания грунтовых вод и взяв в расчет точку промерзания почвы в зимний период, вы обеспечите безотказную работу канализационной системы

Информацию о глубине промерзания грунта вы можете получить из строительных справочников, например, из «Строительной климатологии», либо же побеседовав с соседями, которые уже выполняли подобные работы.

Узнать тип грунта можно, выполнив несложные манипуляции и сверив показатели с данными в приведенной ниже таблице. Для этого в месте, где планируете прокладывать трубопровод, нужно выкопать яму глубиной на 25-30 см ниже отметки промерзания.

Пробу для исследования берут со дна выкопанной ямы. Образец горной породы сначала растирают между пальцами, а затем скатывают в шарик.

Взятый на пробу кусок земли оценивают визуально и изучают тактильно, сравнивая свои наблюдения с табличными данными и делая на основании этого соответствующие выводы

Имея дело с суглинками и супесями, которые относятся к разряду пучинистых грунтов, при прокладке наружной канализации дно траншей придется оснащать песчаной «подушкой». Выступив в роли демпфера, песок предупредит повреждение трубопровода при весенних подвижках земли.

По типу организации канализационных стоков банные канализационные системы подразделяются на организованные и неорганизованные:

Выбор места под очистное сооружение

Чтобы неприятные запахи не досаждали хозяевам и гостям участка, важно грамотно рассчитать место размещения сооружения.

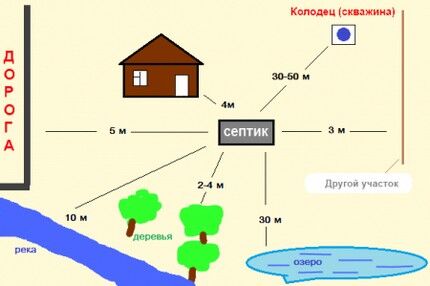

Независимо от типа возводимого очистного сооружения при определении места его положения следует руководствоваться действующими санитарными нормами

Расстояние точки приема стоков должно составлять:

• до фундамента бани – 4-7 м;
• до точки водозабора – от 10 м;
• до зеленых насаждений – от 2 метров;
• до дороги – 5 м.

В СНиП 2.04.03-85 по пунктам прописано и минимально допустимая дистанция, которую следует выдерживать от септика до границы с соседним участком. Она должно оставлять не менее 3-х метров.

Для переработки транспортируемых из бани стоков используются разнообразные виды очистных пунктов:

Проектирование схемы канализации

Проектирование и прокладка автономной канализационной системы включает две обязательных части:

• внутренняя – включает коммуникации, проложенные внутри помещения;
• наружная – объединяет коммуникации за границами постройки.

Проект прокладки канализационной системы при желании можно выполнить и собственными силами.

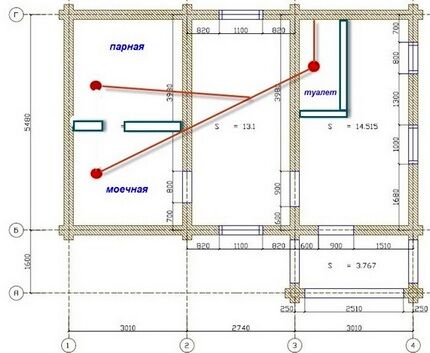

Выполненный в масштабе план строения с учетом толщины несущих стен и межкомнатных перегородок проще всего начертить на миллиметровой бумаге либо же клетчатом тетрадном листе

Для упрощения расчетов на плане необходимо указать:

1. Места точек монтажа сантехнических приборов.
2. Размеры помещений и расстояния от точек слива до перегородок.
3. Место вывода основной магистрали.
4. Установку фановой трубы (если предусмотрен унитаз).

На составленном плане сантехнические приборы соединяют с основной трубой по максимально короткой и при этом удобной траектории. Главная задача – минимизировать количество поворотов магистрали.

После этого суммируют длину коммуникаций, не забывая добавить припуск на толщину наружной стены, и приступают к составлению чертежа наружной разводки.

Основные правила, которые стоит учитывать при проектировании наружной разводки:

1. На месте стыка внутренней и наружной канализации обустраивают смотровой люк.
2. В точках поворота магистрали и местах, где разветвляются боковые ветки трубопровода, сооружают смотровые колодцы.
3. Первый ревизионный колодец размещают не ближе, чем 3 метра от бани и не дальше, чем 12 метров.

Согласно прописанным нормам СНиП, при прокладке наружной канализации трубами D 100-150 мм через каждые 15-30 метров прямой магистрали необходимо сооружать смотровые колодцы.

Если в помещении предусмотрен унитаз, а сама постройка возведена на рельефном участке, имеющем большой угол наклона, потребуется соорудить многоступенчатую систему, предполагающую задействование перепадных колодцев

Имея дело с относительно ровным участком, при прокладке наружной сети на всей ее протяженности для обеспечения бесперебойной работы системы нужно лишь выдерживать угол наклона в 10-15 мм на каждый метр.

Варианты обустройства гидрозатвора

Распространение зловонного запаха там, где есть канализация – не редкое явление. Избавиться от него помогает установка гидрозатвора. Конструкция представляет собой импровизированную водную пробку, которая всегда находится в полости трубы, даже в те периоды, когда баней временно не пользуются.

Основное предназначение устройства – разделять две смежные газовые среды, отсекая поступающие из септика неприятные запахи.

Самый простой вариант гидрозатвора – подключение к трубопроводу U-образного сифона, который сооружают из трех фасонных элементов в виде отводов

Простая в исполнении конструкция имеет один недостаток – при редкой эксплуатации системы жидкость со временем испаряется.

Для таких редко используемых систем лучше устанавливать «сухой» гидрозатвор.

«Сухой» гидрозатвор являет собой сложную конструкцию, оборудованную эластичной мембраной и пружинным механизмом, который перекрывает выход из трубы

Такое исполнение удобно тем, что при поступлении жидкости в систему под действием создаваемого давления клапан опускается, открывая путь потоку, а после его прохождения – возвращается в исходное положение.

За неимением возможности приобрести готовое изделие, подобную конструкцию вы можете соорудить собственными силами.

Основой для изготовления самодельного «сухого» гидрозатвора выступила пластиковая труба D50 мм, которую оборудовали переходником 50/110 мм

Для изготовления гидрозатвора широкий край переходника срезают под углом в 30°. Из плотной резины вырезают круг D 110 мм и фиксируют к месту среза. Готовую конструкцию размещают на выходе трубы из септика.

Выбор необходимых материалов

Перед тем, как сделать надежную канализацию для бани, необходимо выбрать качественные элементы трубопровода.

Для прокладки внутренней и наружной сети на современном рынке представлено несколько видов труб.

Основные среди них:

• Чугунные – такие трубы долговечные, но при этом тяжеловесные, а потому крайне неудобные в монтаже. Цена на них довольно высока.
• Асбестоцементные – недорогие изделия, эксплуатационные параметры которых уступают пластиковым и чугунным аналогам. За счет того, что они имеют шероховатую, имеющую множество мельчайших углублений внутреннюю поверхность, их не стоит задействовать при обустройстве безнапорной системы.
• Пластиковые – универсальный вариант, подходящий для обустройства любого типа канализационной системы. Они недорогие по цене, удобны в монтаже и долговечны в эксплуатации. Кроме того, на рынке представлено множество вариантов — осталось выбрать правильный, а как это сделать читайте в этом материале.

При прокладке автономной канализации на загородных участках наибольшее распространение получили именно пластиковые трубы.

Для бани с парной при прокладке магистрали самотечной системы допускается задействовать трубы D 100-110 мм, а для подключения сантехники к магистрали – трубы D50 мм

Они выпускаются с раструбами и без них. Для упрощения монтажа длинномерных изделий к ним выпускаются фитинги и другие фасонные элементы.

Для прокладки горизонтального трубопровода в стенах постройки выбирают трубы серого цвета D110 см, для вертикальных отводков при монтаже приемников – трубы D50 мм и D110см.

При прокладке наружного трубопровода – ПВХ трубы желто-красного цвета такого же размера. Для состыковки элементов разного диаметра задействуют переходники.

Устройство внутренней системы

Правильнее всего обустройство канализации выполнять еще на этапе строительства бани. Но бывают ситуации, когда приходится благоустраивать уже готовые эксплуатируемые постройки. Объемы выполняемых работ и их последовательность в каждом случае будут разные.

Монтаж системы на этапе строительства

После возведения фундамента определяют точки подключения трапов, раковин и других сантехнических элементов.

В местах прокладки основных веток системы выкапывают траншеи глубиной в 50-60 см по отношению к уровню почвы, дно которых выравнивают с учетом угла наклона по направлению к септику

Глубина заложения труб от земной поверхности до верхней точки уложенной трубы должна составлять:

• для южных регионов – 70 см;
• для средней полосы – от 90 до 120 см;
• для северных регионов – от 150 до 180 см.

Если высота цоколя достигает 30-40 см, то глубина прокладываемых траншей должна составлять порядка 80-100 см относительно верхней точки возведенного основания.

Укладку трубопровода в соответствии со схемой канализации стоит начинать с монтажа основной трубы, не забывая соблюдать уклон. От нее будут отходить крупные узловые элементы и боковые ветки, выполненные их элементов того же или меньшего диаметра. В конечном виде все сливы, предусмотренные конструкцией парной, должны быть соединены в единый трубопровод.

Под концом выходной трубы прокапывают яму для обустройства стока воды. Чтобы проверить правильность уклона труб делают пробный слив. Для этого поочередно во все сливные отверстия заливают небольшие порции воды.

В ведро, размещенное в конце выходной трубы, должен вылиться такой же объем жидкости, что и был залит в отверстия.

В точках подключения сантехнического оборудования монтируют вертикальные отводки трубы, которые для предупреждения засорения посторонними предметами прикрывают заглушками

Высоту вертикальных отводков делают с запасом. После заливки пола и установки трапиков их легко будет обрезать. На этом же этапе монтируют вентиляционный стояк.

Если устройство канализации в бане выполняют на участке, который расположен в регионе с холодным климатом, стоит позаботиться об утеплении труб.

Для утепления можно использовать:

• пенопластовые полуцилиндры;
• волокнистые материалы;
• рулоны вспененного полиэтилена.

Рекомендуем также прочесть о том, как выбрать утеплитель для канализационных труб. Чтобы снизить громкость создаваемых функционирующей системой звуков, трубы можно дополнительно обернуть шумопоглощающим материалом.

Сверху уложенных труб выстилают пленку, обеспечивая надежный слой изоляции, после чего формируют песчаную «подушку» высотой в 10-15 см

Настил в бане можно организовать двумя способами: путем создания протекающего пола, предполагающего укладку досок с зазором в 5 мм, или посредством создания наклонной поверхности.

Выбирая второй способ, важно следить, чтобы при укладке финишного покрытия выдерживался уклон в сторону трапика с тем, чтобы использованная вода не скапливалась, а сразу стекала в слив.

Прокладка канализации в уже готовой постройке

Систему стока грязных вод можно смонтировать и в помещениях, которые уже введены в эксплуатацию. Для этого также потребуется составить схему разводки, обозначив точки подключения. В местах прокладки трубопровода придется вскрыть пол.

Монтаж канализационных отводов выполняют на уровне фундамента, а для вывода основной магистрали в одной из стен дома просверливают отверстие соответствующего диаметра

При установке трапов в парной и моечной важно соблюдать три основных требования:

1. Водосливные трапы в парилке и бане располагают вровень с полом.
2. Зазоры системы обрабатывают влагостойкими затирочными составами.
3. Кафельную плитку выстилают лишь после завершения монтажа трапа.

Для подключения унитаза и обустройства вентиляции в туалете устанавливают тройник.

Чтобы снизить риск формирования отложений на стенках трубопровода, которое приводит к закупориванию проходного диаметра и засорение дренажного колодца, установите в душевой и на сливных люках в бане фильтрующую решетку. Она будет улавливать банные листья и мелкий мусор.

Прокладка наружной канализации

Ключевым элементом наружной системы отведения стоков является септик. Он может представлять собой сооружение в виде дренажного колодца либо же двухкамерную очистную конструкцию.

Фото-руководство по установке канализационной станции

Если для обработки сточной воды перед утилизацией выбрана станция глубокой очистки, кроме подключения к канализационной системе потребуется еще и устройство электропроводки.

В остальном этапы работ по обустройству всех типов очистных пунктов автономных канализационных систем производятся в аналогичном порядке.

Возведение очистного сооружения

Если баня рассчитана на семью из 2-3 человек, при ее обустройстве не предусмотрен унитаз и пользуются ей не так часто, можно ограничиться сооружением примитивного вывода. Для этого, выдержав указанное санитарными нормами расстояние, выкапывают дренажный колодец.

Но его можно устанавливать лишь на грунтах, характеризующихся высоким уровнем влагопроницаемости. К числу таковых относятся песчаные, мелкообломочные и крупнообломочные грунты.

Определившись с местом обустройства дренажной ямы, выполняют разметку участка и выбирают путь прокладки к нему канализационной магистрали

Возведение очистного сооружения выполняют в такой последовательности:

1. На отмеченном участке выкапывают котлован, глубина которого на 1-1,5 метра превышает отметку промерзания грунта.
2. Дно ямы выкладывают 10-сантиметровым слоем глины.
3. Сверху выстилают керамзитовую либо же щебеночно-песчаную отсыпку, формируя слой высотой в 40-50 см. Она и будет выполнять функцию дренажа.
4. Для предотвращения осыпания земляных стенок котлована их обкладывают кирпичом, выкладывая ряды в шахматном порядке, либо же готовыми бетонными кольцами.

При желании стенки дренажного колодца можно выложить автопокрышками. Для этого выкапывают котлован, диаметр которого позволяет вместить 4-5 выложенных друг на друг отработанных шины.

Дно котлована выравнивают и засыпают крупнозернистым гравием, формируя слой толщиной в 25-30 см, сверху которого ряд за рядом укладывают автопокрышки

Для предупреждения смещения шин после укладки первого яруса желательно вбить по окружности четыре направляющих кола. Чтобы повысить прочность конструкции, места примыкания шин можно обработать битумом. При укладке каждого яруса для исключения заиливания и улучшения дренажа по бокам каждой шины засыпают щебень и куски битого кирпича.

Для того чтобы узнать как правильно обустроить септик из покрышек — переходите по ссылке.

В случае, если грунт участка, на котором расположена баня, плохо пропускает воду, стоит задуматься об установке готового полимерного септика или о приобретении станции глубокой очистки.

Необходимый объем полимерных септиков и станций глубокой очистки определяют из расчета суммарной трехсуточной нормы стоков, не забывая делать запас в 10-15%

Главное достоинство таких систем – экологическая безопасность. Накопленные стоки не смогут просочиться за стенки из водонепроницаемых материалов, а потому точно не нанесут вред горным породам и грунтовым водам.

Благодаря жизнедеятельности аэробных или анаэробных бактерий твердые отходы разлагаются на простые элементы, за счет чего уменьшаются в объеме в десятки раз. По мере накопления нужно лишь периодически откачивать содержимое септика, прибегая к услугам ассенизаторов.

Выкапывание траншеи и прокладка трубопровода

Для прокладки магистрали выкапывают траншею, придавая ей U-образную форму. Ее глубина должна быть ниже точки промерзания грунта. Дно траншеи основательно утрамбовывают и выравнивают, не забывая выдерживать уклон по направлению к дренажной системе.

Сверху утрамбованного дна выстилают под тем же углом щебеночную «подушку» и укладывают трубы.

В точках поворота магистрали устраивают смотровые колодцы – ямы с забетонированным дном и укрепленными стенками.

Чтобы защитить от промерзания проходящие по магистрали стоки в зимний период, отверстия смотровых колодцев следует прикрыть двойными крышками

Для усиления эффекта внутренние стенки смотрового колодца выстилают теплоизолирующим материалом, а наружные засыпают опилками и землей.

Трубу подводят к сливной яме под углом, предварительно проделав в стенке отверстие под нее. Если дренажный колодец выполнен из автопокрышек, то сливную трубу выводят между первой и второй шинами либо же через проделанное в верхнем ярусе отверстие.

Крышку для септика можно выполнить из деревянного щита или отреза листового металла. Для обеспечения притока кислорода в крышке проделывают отверстие под установку трубы.

На завершающем этапе остается только сделать пробный слив с тем, чтобы проверить правильность уклона труб канализации и утрамбовать область вокруг стенок верхней части очистного сооружения.

Выводы и полезное видео по теме

Представленный в видеороликах материал поможет применить теоретические основы на практике и избежать ошибок при монтаже канализации.

Как проложить канализационные трубы:

Как возвести септик из автопокрышек:

В дальнейшем, чтобы обеспечить стабильность работы канализации для бани, важно регулярно осуществлять чистку стенок накопительного сооружения. Это позволит снизить риск забивания грунтовых фильтров илом и илистыми отложениями, засоряющими пути стока.

Если у вас есть личный опыт по обустройству канализационной системы для бани, поделитесь, пожалуйста, ценными советами или тонкостями, которые известны вам с посетителями нашего сайта. Сделать это можно в расположенном ниже блоке. Там же можно задать интересующие вопросы по теме статьи.
