Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов

Николай Федоренко
Проверил специалист: Николай Федоренко
Автор: Виктор Китаев
Последнее обновление: Март 2019

Дачные туалеты – простые конструкции, главное предназначение которых обывателю понятно без лишних слов. Однако в погоне за совершенствованием ландшафтной картины дачники отказываются от классики жанра. Обычные каркасные скворечники с завидной скоростью сменяются конструкциями в виде шалаша. Смотрятся они интересней, согласны?

Любителям дачной жизни мы предлагаем лучшие чертежи дачного туалета типа шалаш. Представляем к ознакомлению несколько модификаций, каждая из которых отличается оригинальностью, удобством и продуманностью решения. В помощь мастеровитым хозяевам в статье приведены инструкции по сборке и установке важных бытовых объектов.

Устройство туалета в виде шалаша

Конструкция шалаша, в первую очередь, привлекательна простой и оригинальной формой. Постройки в таком дизайне обычно применяются под сооружение хозяйственных погребов. Теперь вот мода на «шалаши» подошла вплотную и к дачным туалетам.

Проекты треугольных призм с двухскатной кровлей быстро обретают популярность в обществе владельцев приусадебных хозяйств.

Туалет шалаш на даче
На замену классическим прямоугольным туалетам дачники всё чаще предпочитают ставить простые, но достаточно оригинальные конструкции треугольной и трапециевидной формы. Так называемые туалеты-шалаши установлены и успешно обслуживают владельцев многих фазенд

Один из вариантов, представленный стандартным чертежом дачного туалета серии шалашей, возвышается на 2,5-3 метра по высоте и занимает площадь 1,2 (2.00) х 1,0 (1,5 м) по основанию.

Чертеж туалета-шалаша для дачи простой конфигурации
Этих габаритов вполне достаточно человеку среднего роста и такой же средней комплекции для комфортного пребывания внутри помещения дачного туалета. Поэтому владельцы современных приусадебных хозяйств предпочитают строить туалет-шалаш именно по такому чертежу

Крупных финансовых затрат здесь не предвидится. Физическая нагрузка в процессе строительства тоже невелика.

Из материалов обычно требуются:

  • деревянный брус (50 х 50 мм);
  • деревянный брус (150 х 150 мм);
  • доска шпунтованная половая (140 х 20 мм);
  • доска на обрешётку и обшивочная (100 х 12 мм);
  • кровельный материал;
  • лак, краска, крепёж.

Вовсе не обязательно ограничиваться только лишь применением указанных материалов. Учитывая разнообразие продуктов на строительном рынке, а также применяя простейшие чертежи дачного туалета под типичный шалаш, открываются широкие возможности в плане строительства и дизайна.

Так, вместо привычных досок с не меньшим успехом подойдёт листовая фанера. Обрешётку реечного типа удачно заменит сплошной настил. А вместо рубероида красиво ляжет на обрешётке битумная черепица. В общем, есть простор для неординарных идей.

Дачные туалеты типа шалаш
Приложенные с удовольствием руки строителя создают вот такие конструкции шалашей, которые технически исполняют ещё и роль туалетов

Традиционными становятся конструкции подобного типа. Их чертежи распространяются повсеместно и применяются на практике.

Как построить дачный туалет-шалаш?

Производство работ осуществляется с помощью инструмента, часто используемого в условиях дачных хозяйств.

Для реализации идеи из чертежа в реальный дачный туалет-шалаш, строителю, в частности, нужны:

  • ножовка или электрический лобзик;
  • рубанок, стамеска, молоток, топорик;
  • метр строительный, карандаш простой.

Ещё до начала строительства рекомендуется определиться с местом установки «нужника» на приусадебной территории. Обычно выбирают ту часть дачного участка, где поблизости нет насаждений, источников воды, построек для приёма пищи.

Дачный туалет-шалаш разумно строить на высотном участке, не ближе 10-12 метров от жилых построек. Следует предусмотреть удобные подходы к сооружению на случай ассенизаторского обслуживания.

Постройка возможна на базе биотуалета или как проект с выгребной ямой (септиком). Рассмотрим оба варианта.

Домик для установки биотуалета

Для дачного хозяйства лучший выбор – биотуалет. Такой вариант строительства не только позволит оснастить быт дачников крайне необходимой постройкой, но также обеспечит любителей выращивать овощи и фрукты удобрениями хорошего качества. Устройство биотуалета не требует значительных физических сил.

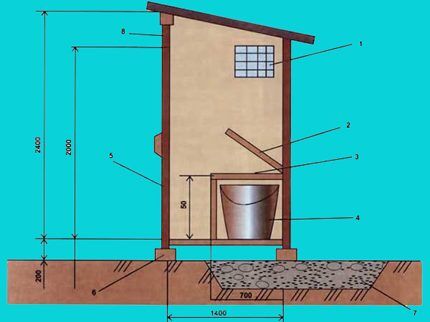

Чертеж биотуалета для дачи
Устраивая дачный туалет типа шалаша, владельцы земельных участков чаще выбирают для себя чертежи биотуалетов. Этот вариант рассматривается как наиболее рациональный именно для приусадебных участков

Биотуалет отличается повышенной функциональностью – открывает пути к производству удобрений.

Инструкция по сборке каркаса

По возможности, для строительства самой конструкции шалаша и непосредственно деталей дачного биотуалета рекомендуется применить строганый пиломатериал.

В крайнем случае, если доски и бруски имеют шероховатую поверхность, нужно обработать их рубанком. На практике замечено, что строганный пиломатериал значительно реже подвергается атакам разного рода насекомых.

Последовательность шагов строителя:

  1. По периметру основания (1,2 х 1,0 м) сделать небольшое (100-150 мм) заглубление в грунт.
  2. Днище заглубления засыпать щебнем (высота засыпки 50-70 мм), хорошо утрамбовать.
  3. Застелить утрамбованную поверхность рубероидом (гидроизоляция).
  4. Насыпать слой песка (20-30 мм), равномерно распределить на поверхности.
  5. Положить второй слой рубероида с некоторым запасом по границам периметра.
  6. На границах периметра поверх рубероида заложить брус (150 х 150 мм).

После выполнения этих работ готово основание под строительство шалаша дачного туалета по чертежу. Дальше нужно собрать из шпунтованных досок пол туалета и скрепить его по краям с брусками, расположенными по периметру. Сделать это можно, к примеру, при помощи металлических уголков, отрезанных по размеру.

Пол туалета типа шалаш
Строительство туалета-шалаша обычно начинается сооружением общего каркаса и сборкой пола. Не исключается, конечно, иная последовательность производства работ

Главная задача – построить надёжную прочную конструкцию, тем более, когда возводится сооружение постоянного пользования.

Следующим этапом приступают к сборке каркаса шалаша дачного туалета, как это указано на чертеже. Берут два бруска 50 х 50 мм, устанавливают их вертикально и перпендикулярно основанию. Нижние концы малых брусков крепят к брусьям основания, а верхние их концы совмещают срезами один с другим и тоже скрепляют.

Таким образом, формируют несколько стропильных элементов через каждые 200 мм. Коньковую часть дополнительно укрепляют вставкой бруса, пропущенного снизу. Также ставят усиливающие перемычки между стропилами в разных местах как по короткой стороне, так и по длинной. Каркас будущего дачного «нужника» готов.

Обшивка корпуса и отделка

Завершив сборку каркаса шалаша, приступают к сборке основания биотуалета. На уровне 350-400 мм от пола, между двух задних стропил шалаша крепят перемычку. Сделав от неё отступ на 400-450 мм к фасадной части, на том же уровне крепят вторую перемычку.

Ниже второй перемычки, на уровне пола размещают третью перемычку. Это будут балки основания биотуалета, на которые ляжет обшивка. Далее верхние перемычки усиливают стойками-упорами и обшивают все пустоты досками, отрезая их по размеру. Делают секции для туалетной ёмкости и под хранилище торфа.

Оснащают их крышками (для туалетной секции + сиденье с отверстием). На скатную крышу шалаша укладывают кровельный материал. Делают дверь в плоскости фасадной стены. На этом сборку можно считать завершенной.

Двери туалетов типа шалаш
Варианты устройства дверей дачного туалета типа шалаш. Вид снаружи, а также изнутри. Технология сборки полотен простая – набор шпунтованных досок, скреплённых реечной накладкой вида «Z». Дверные петли обычно ставят накладные

Такой, примерно, видится самая простая конструкция туалета для дачи, сделанного по типу шалаша. Она малогабаритная, несколько неудобная по причине ограниченного пространства внутри. Но вместе с тем занимает малую часть территории дачного участка, где каждый квадратный метр обычно на учёте.

Для лучшей устойчивости и надёжности сооружения по углам основания из бруса (150 х 150), вплотную к нему, вбивают в землю металлические трубы и крепят к ним опорную часть постройки. Под скатами кровли устраивают желоба для сбора и отвода воды. Желательно также положить отмостку по внешнему периметру.

Простая конструкция с выгребной ямой

По такому же принципу строится шалаш для дачного туалета с выгребной ямой, но у этой конструкции есть свои нюансы. Первым нюансом видится сооружение выгребной ямы. Второй нюанс – накопитель необходимо сделать герметичным (нормы СанПиН). Чертёж в данном случае тоже отличается, так как помимо проекта шалаша, содержит ещё и проект ямы.

Чертеж дачного туалета шалаша с выгребной ямой
Распространенный чертёж классической схемы дачного туалета-шалаша, дополненного выгребной ямой. Конструкция не пользуется особой популярностью у дачников, так как эксплуатация её сопряжена с проблемой откачки и вывоза фекалий

Первым делом копают яму под емкость. Для дачного хозяйства вполне достаточно объёма 2-3 м3 (максимум 5 м3). Размер ширины ямы, как правило, равен размеру ширины конструкции шалаша. Днище делают с некоторым уклоном назад от туалета.

Стенки и дно ямы гидроизолируют, выкладывают кирпичом и штукатурят либо заливают бетонную опалубку по всему периметру. Так обеспечивается герметичность накопителя, что важно в большинстве случаев строительства таких объектов.

Наряду с герметичными схемами, практикуется также устройство выгребных ям с функциями дренажа в область открытого грунта. Строить выгребные ямы по таким чертежам допустимо, но только в местах с низким залеганием грунтовых вод.

Выгребная яма-дренаж для дачного туалета
Простой пример изготовления выгребной ямы для дачного туалета с функцией дренажа. Подобные решения дают возможность реже заниматься откачкой фекалий. Но эта схема стоков может стать опасной для самих же дачников

Однако лучший вариант – это всё-таки герметичная система, поэтому рассматриваем дальше строительство непосредственно изолированного варианта.

Задняя часть (примерно 2/3) верхней области накопителя закрывается плитой (металлической, деревянной или бетонной). Плиту оснащают люком, через который откачивают фекалии. Люк, согласно стандартному чертежу, размещается у задней стенки строения.

Оставшуюся часть верхней области закроет конструкция туалета-шалаша, которая разместится над выгребной ямой. При таком варианте строительства пол туалета укладывается и крепится на опалубке, как и основная конструкция.

На сооружение каркаса и пола уходит несколько часов времени. Но с выгребной ямой придётся повозиться.

Если щит с люком делают из металла, необходимо обеспечить защиту от коррозии. Для этого металлические поверхности покрывают краской, применяют другие защитные покрытия. Деревянное изделие требуется обработать антисептическим средством, пропитать лаком, покрасить. По сути, методику защиты строительной конструкции необходимо применить ко всему сооружению в целом.

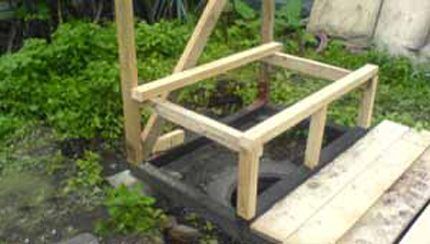

Бюджетный вариант компостирующей ямы можно соорудить из старых покрышек:

Гораздо дороже, сложнее, но безусловно надежней и безопасней с экологической точки зрения производится устройство накопительного резервуара из пластиковой емкости заводского производства:

Чертежи туалетов типа шалаш

Дачниками практикуется строительство туалетов, в некоторой степени, напоминающих конструкцию шалаша. Это так называемые «избушки на курьих ножках» или «скворечники».

Проект дачного-туалета типа шалаш
Проекты являются копиями упомянутых строений, накрытых скатной крышей. Характерными особенностями чертежей «скворечников» отмечаются крутые высокие скаты кровли и низкие стены

Преимущественная сторона такой постройки – при одинаковых габаритах с «шалашом», можно получить больше свободного пространства внутри.

Конструкция дачного сруба типа шалаш
Внешне строение выглядит не менее привлекательно, чем треугольная призма. Нередко стены таких дачных туалетов сооружают из брёвен малого диаметра – составляется сруб

Получается красивая постройка, удачно вписывающаяся в природный ландшафт дачного участка.

Дачные туалеты Избушка и Скворечник
Родственные проекты для туалета шалаша. Тоже вполне оригинальные сооружения из серии «избушка на курьих ножках» и «скворечник». За счёт дополнения треугольной призмы основанием в форме усечённого параллелепипеда увеличивается полезная внутренняя площадь

Чертежи подобных дачных туалетов имеют незначительные отличия от чертежей туалетов типа шалаш. Поэтому технология устройства санузлов практически идентична вариантам, описанным выше.

Потребуется лишь немного увеличить материальную базу и дополнить набор строительного инструмента. Часто проекты таких построек содержат окна и отдушины, вентиляцию естественную или принудительную.

Интересным и практичным решением для обустройства дачного участка является сооружение, включающее туалет с душем. С правилами проектирования и реализации проекта ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Познавательный видеоролик, рассказывающий о важных нюансах строительного процесса.

Наличие на дачном участке такой постройки, как туалет, делает жизнь владельцев фазенды более комфортной. Если подойти к сооружению конструкции с учётом всех нюансов применения её на даче, можно построить конструкцию, полезную вдвойне.

Тщательно продуманные и составленные чертежи помогут сделать «нужник» оригинального дизайна. В конце концов, дачный ландшафт – это тоже цель для фантазий садовода.

Расскажите нам о том, как строили туалет на вашем дачном участке, какой вариант и какую схему использовали в сооружении. Оставляйте посты и фото с процессом строительства в расположенном ниже блоке. Задавайте вопросы, делитесь информацией, которая будет полезна посетителям сайта.
