Чертеж дачного туалета: популярные схемы постройки для самостоятельного проекта

Вы не решаетесь строить на даче полноценный санузел, а решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, чтобы этой постройкой было удобно пользоваться и выглядела она прилично, а не только во время посещения на голову не капал дождь? Но на пути к реализации задуманного требуется чертеж, но вы не знаете, как его правильно выполнить?

Мы подскажем вам, как из обычного сельского сортира сделать комфортную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы подобрали самые простые решения, снабдив их подробными схемами и чертежами. Также рассмотрели популярные разновидности клозетов для дачи, их особенности и типы материалов, используемые для сооружения.

На самом деле, чертеж дачного туалета не обязательно делать самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгреба, а потом подберите модель туалета, которая вам нравится. В помощь начинающему проектировщику мы привели подробное видео по созданию чертежа.

Особенности построения чертежа

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины

Правила устройства туалета:

1. Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь –  1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно. Также особое внимание стоит уделить выбору дачного унитаза.
2. Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
3. Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
4. Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
5. Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
6. Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
7. Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче.

Выбираем подходящий тип проекта

Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост.

Постройка с герметичной емкостью вместо выгреба будет уместна на участке, где грунтовые воды располагаются слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребом

Самый распространенный и привычный проект простого туалета для дачи – модель с выгребной ямой. Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой.

Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное ее преимущество – яму не нужно обслуживать довольно продолжительное время. Если сортир используют только в дачный сезон, можно и вовсе не столкнуться с необходимостью вызова ассенизатора

Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один.

Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.

Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-клозет или сортир без ямы

Простой способ сделать чертеж туалета для дачного участка – спроектировать его по принципу пудр-клозет.

Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.

Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».

В туалетах подобного типа всегда присутствуют две емкости: для сбора отходов и для хранения присыпки. Емкости нужно регулярно очищать

В качестве адсорбента применяют древесную золу, торф, древесные опилки, песок. По большому счету, пудр-клозет с торфом является самодельной вариацией готовых биотуалетов промышленного производства, которые используют тот же торф в качестве наполнителя.

№3 — туалет с компостной ямой

Еще один вариант, идеально подходящий для дачного участка, — туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.

Чтобы компост насыщался кислородом, его нужно регулярно рыхлить. Для этого предусматривается специальный рычаг для ручного перемешивания

Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает.

Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.

Тонкости выбора стройматериалов

Когда решение по поводу типа конструкции туалета принято, нужно выбрать материал, который будет использоваться в строительстве. Выбор стройматериала имеет значение еще на этапе разработки чертежа.

Чаще всего применяют:

• дерево;
• кирпич;
• металл.

Это привычные материалы для дачника, с которыми умеет обращаться едва ли не каждый.

Вариант #1 — простой и надежный деревянный туалет

Когда речь заходит о дачном строительстве, в первую очередь представляются всевозможные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород дерева легко достать, а для работы не потребуется сложного оборудования. В крайнем случае, с деревом можно работать даже без применения электроинструмента.

В зависимости от того, как вы оформите свой туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов — декор стен блок-хаусом или вагонкой

Если есть желание сделать сортир не просто практичным и функциональным, но и полноценным декоративным элементом на вашей даче, попробуйте построить его из сруба. Повозиться придется намного дольше, но результат того стоит.

Дачный туалет – не самая благоприятная среда. Дерево может гнить и разрушаться, если не обработать его специальными средствами. Пропитка антисептиком – обязательное условие при возведении уборной из пиломатериалов.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

Вариант #2 — капитальное сооружение из кирпичей

Преимущества кирпичных построек перед деревянными известны всем еще из сказки про трех поросят.

Кроме прочности, кирпичный туалет обладает низкой теплопроводностью, что важно, если вы ездите на дачу в холодное время года. Кирпичный дачный туалет имеет вид домика с одно- или двускатной крышей. Могут быть запроектированы окна.

Не обязательно использовать обыкновенный кирпич. Более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон станут прекрасной альтернативой

Проект такого сортира включает в себя не только чертеж надземной части туалета, но и фундамента. В этом случае обойтись без фундамента не получится, так как собственный вес постройки из кирпича достаточно большой.

Без опоры грунт в скором времени утрамбуется и просядет, что станет причиной возникновения трещин в стенах туалета.

Вариант #3 — туалет из металла

Металл – материал с высоким коэффициентом теплопроводности. В клозете из металлических листов будет невыносимо жарко летом и очень холодно зимой.

Без применения теплоизоляционных материалов железный сортир на даче может быть только временным проектом – до постройки основной уборной.

Чаще всего используют листы профнастила, нашитые на каркас из металлопрофиля. В данном варианте использован профилированный лист металла. Крыша из поликарбоната на металлическом каркасе

Добиться герметичности стыков такого тонкого и гибкого материала сложно. В углах будут щели, через которые домик будет продувать ветер, что также не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируют пенопласт или минеральную вату.

Рекомендуем также изучить наш материал о том, как построить туалет на даче своими руками.

Готовые чертежи и схемы деревянного туалета

Когда вы определились с материалом надземной части домика для туалета, нужно разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать все элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.

Чаще всего используют такие модели домиков для уборной:

• шалаш;
• теремок;
• скворечник.

Схема постройки деревянного туалета на даче выбирается, исходя из практических соображений.

№1 — схема «шалаша» с размерами и описанием

Дачный туалет-шалаш — это компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс постройки и упрощает построение чертежа.

Постройки могут отличаться по размеру, используемым материалам, сложности оформления и дизайнерскому решению, но общий принцип проектирования остается неизменным

Начинают с фасада и задней стенки уборной. Делают каркас в форме треугольника с несколькими ребрами жёсткости по высоте. Длина поперечной балки – 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками – 30-40 см.

Высота угловых стоек составляет 177 см, промежуточных – 287 см. Наклонные элементы на данном чертежи подобраны длиной 312 см.

Слева изображена задняя стенка, справа — передняя, с проемом для двери. В углах изображены эти же элементы в пространственном виде

Чертеж передней стенки отличается тем, что вертикальные стойки расположены на большем расстоянии друг от друга. Это вызвано необходимостью установки входной двери.

Расстояние между стойками будет зависеть от конструкции двери. Обычно подходит проем шириной 70 см. Вверху проема устанавливают потолочину на высоте 2 м 15 см.

Остальные геометрические размеры самого каркаса совпадают с размерами на чертеже задней стенки.

Чертеж каркаса дачного туалета типа «шалаш». Из бруса прямоугольного сечения или из обрезной доски достаточной толщины можно сконструировать достаточно прочную цельную конструкцию

Стенки соединяют продольными балками, длиной 122 см каждая. Посередине размещают еще одну поперечную балку длиной 150 см. Проект основной опорной конструкции готов.

Приступают к устройству постамента. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев – 50 см.

Устанавливают 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стенки. Соединяют вертикальные элементы поперечинами. Их размер тоже составляет 50 см.

Вот такой аккуратный домик-туалет получится, если придерживаться данного проекта. Сверху над дверью есть отверстие для вентиляции

Такие размеры подходят для туалета средней величины. Стоит отметить, что полезная высота внутреннего помещения составляет 2,15 м. При этом общая высота постройки получится 3,5 м.

Это связано с тем, что скаты крыши соединяются под очень острым углом. На высоте 2,15 м зашивают потолок, так в уборной будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте далее.

№2 — чертеж «скворечника» с таблицей распила

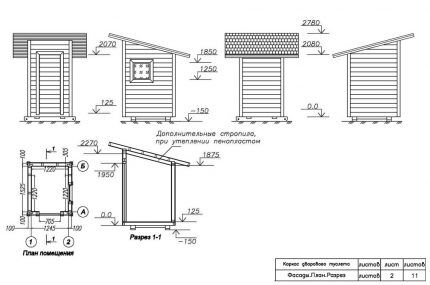

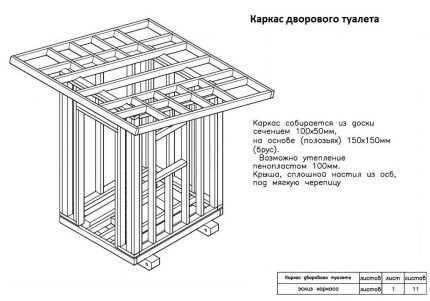

Более сложная архитектурная форма – дачный туалет-скворечник. Этот вариант встречается чаще всего. На чертежах видно, что боковые стены имеют форму прямоугольных трапеций, а задняя и фасадная части – прямоугольников.

В отличие от «шалаша», такая уборная гораздо комфортнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не увлажнялось и не портилось от постоянного контакта с землей, рекомендуется делать туалет немного приподнятым.

Устанавливают специальные полозья для основы, высотой около 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной составляет 2,08 м, а спереди – 2,78 м.

В качестве крыши автор предлагает сделать сплошной настил из листа ОСБ, на который в последствии будет уложена мягкая черепица

Таким образом, при длине здания 1,72 м, уклон кровли составит порядка 22 градуса. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплителем:

На чертеже также учтена возможность дополнительного утепления кровли пенопластом. В таком случае проектируют еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, а затем их соединяют между собой в пространственную модель уборной. Каждая из стен подробно изображена на отдельных листах чертежа.

Очень важный нюанс – план распила досок. Такое дополнение значительно упрощает строительство.

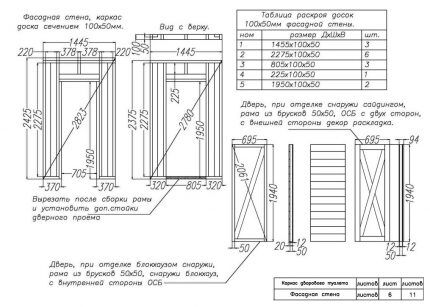

На чертеже фасада присутствует проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

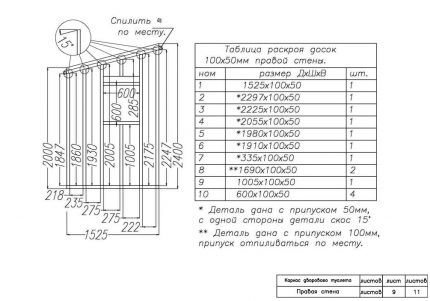

Особое внимание размерам отдельных элементов:

Часть досок распиливают с припуском 50 мм, остальные — с припуском 100 мм. Скос 15 градусов, крайняя доска подгоняется уже на месте

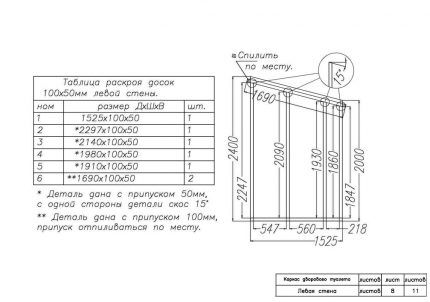

Противоположная стена без окна:

Левая стена проектируется аналогично правой, но на ней не предусмотрено окно, поэтому чертеж становится еще проще и понятней

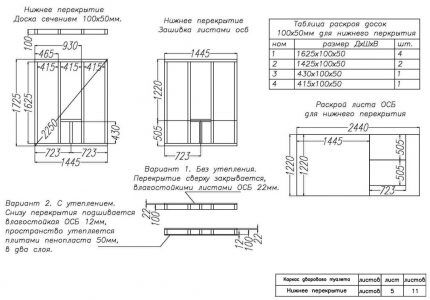

Помимо стен, нужно позаботиться и о перекрытии. В данном случае используется только одно перекрытие – в нижней части туалета. На чертеже показан каркас этого элемента и таблица раскроя досок.

Кроме того, предусмотрен план раскроя стандартного листа ОСБ, которым может быть зашит пол.

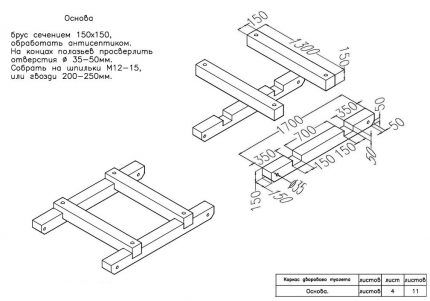

Обработанный антисептиком брус собирают при помощи гвоздей или на шпильки. В последнем случае нужно предварительно просверлить отверстия под крепления

Необходимо продумать утепление:

Нижнее перекрытие тоже утепляют листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола, толщиной 50 см, после чего зашить теплоизоляционный слой листом ОСБ

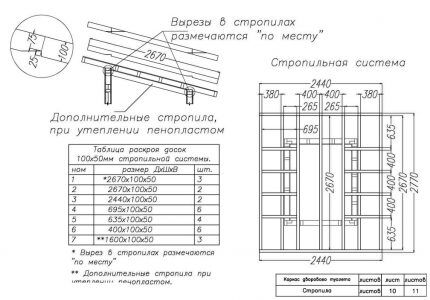

Чертеж стропильной системы:

Строительство туалета из дерева предполагает определенный процент погрешности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже на месте

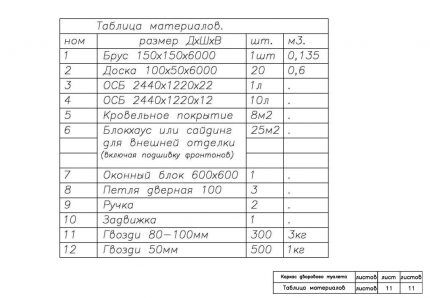

Таблица материалов помогает составить смету.

Таблица материалов включает даже такие мелочи, как дверные петли или заглушки. По ней видно, что для остекления нужно приобрести оконный блок 600х600 мм

Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровельное покрытие остается на усмотрение заказчика. Часто применяют шифер или профнастил, а так же рубероид или черепицу.

Проектирование кирпичного туалета с чертежами

Фундаментом для кирпичного туалета может служить железобетонный бордюр, углубленный в грунт, или бетонные блоки, расположенные по углам конструкции.

Стандартная небольшая кабина с площадью стен в пределах 8 квадратов потребует около 300 кирпичей для возведения. Расчет примерный и очень утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при укладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь постройкой будут пользоваться не один год

Для такого объема кладки нужно запроектировать около 60 кг цемента для приготовления раствора. Размеры кирпичного дачного туалета можно взять с чертежа туалета-скворечника.

Если деревянные стены изготавливают по отдельности, то дачный сортир из кирпича выкладывается порядово по всему периметру.

Цементный раствор требует времени для набора прочности. Если выложить за раз все ряды кладки, на нижние будет приходится большая нагрузка, под действием которой не схватившийся раствор просто выдавится наружу из всех швов.

Чтобы этого не произошло, кладку осуществляют в несколько этапов. Оптимально – по 4-5 рядов в день. Строительство затянется, но результат будет гораздо лучше.

Проемы нужно отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и подгонку

Кровля может быть односкатной, как в случае деревянного дачного скворечника-уборной, так и двускатной. В зависимости от этого меняется схема расположения стропильной сетки. Кроют туалет все тем же шифером, профнастилом или другими материалами покрытия.

Кроме перечисленных видов клозетов, на нашем сайте есть статья о том, как спроектировать и построить туалет с душем. Это особенно актуально, если территория дачного участка не слишком большая.

Выводы и полезное видео по теме

Как сделать проект деревянного дачного туалета в программе SketchUp:

Разработка проекта и чертежей дачного туалета – дело непростое, несмотря на скромные размеры постройки.

Следуйте приведенным выше инструкциям, и строительство дачного сортира любой сложности покажется проще пареной репы. Главное – подходить к работе с ответственностью и долей здорового энтузиазма.

Если вам доводилось самостоятельно возводить клозет на дачном участке, поделитесь, пожалуйста, своим опытом с нашими читателями. К комментариям можно прикладывать фото чертежей, расчетов и готовых построек. Также в блоке с комментариями можно задать интересующие вас вопросы по теме статьи.
